Tepelná čerpadla využívají obnovitelné zdroje energie, jako je vzduch, země nebo voda, k efektivnímu vytápění a chlazení budov. Princip tepelného čerpadla spočívá v přenosu tepla z vnějšího prostředí do interiéru s minimální spotřebou elektřiny. Porozumění fungování jednotlivých typů pomůže vybrat zařízení s optimální účinností a vhodnou cenou pro váš dům.
⭐ Zásadní body
- Teplo z okolního prostředí tvoří až 75 % energie vyrobené tepelným čerpadlem.
- Bod varu chladiva se pohybuje mezi -12 °C a -57 °C, což umožňuje práci při nízkých venkovních teplotách.
- Kompresor v tepelném čerpadle zvýší tlak chladiva až na 20-30 bar, u CO2 až 200-300 bar.
- Roční návratnost investice do tepelného čerpadla bývá 5-7 let.
- Dodatečný ohřev elektřinou je obvykle nutný při venkovních teplotách pod -20 °C.
Základní princip fungování tepelného čerpadla
Jaký je základní princip fungování tepelného čerpadla
Tepelné čerpadlo pracuje na principu cyklické změny skupenství pracovní látky – chladiva – v uzavřeném okruhu. Při odpařování chladiva, které má bod varu mezi -12 °C a -57 °C, dochází k odebírání tepla z okolního prostředí, tedy ze vzduchu, země nebo vody. Toto teplo z okolí se přenáší do chladiva, které přechází ze skupenství kapalného na plynné. Pára s akumulovanou tepelnou energií je následně stlačena kompresorem, čímž se zvýší její tlak až na 20-30 bar (u některých přírodních chladiv, například CO2, až 200-300 bar) a teplota. V kondenzátoru se pára opět mění na kapalinu a uvolněné kondenzační teplo se předává do topného média, například do vody v systému vytápění domu.
Cyklus doplňuje expanzní ventil, který snižuje tlak chladiva, čímž se sníží jeho teplota pod teplotu tepelného zdroje, a tím se umožní další odpařování. Tento proces využívá fyzikální zákon, podle kterého teplo se přirozeně šíří z teplejšího tělesa na chladnější, ale tepelné čerpadlo tento tok obrací dodáním elektrické energie. Díky tomu lze efektivně získávat teplo i z nízkoteplotních zdrojů, které by jinak nebylo možné využít pro vytápění.
První funkční tepelné čerpadlo sestrojil v roce 1856 Peter Rittinger, přičemž základní fyzikální principy popsal Lord Kelvin. Moderní tepelná čerpadla často využívají invertorovou technologii, která plynule reguluje výkon kompresoru podle aktuální potřeby tepla, čímž zvyšuje účinnost a snižuje energetickou spotřebu.
Hlavní části pracovního okruhu tepelných čerpadel jsou:
- Výparník – odebírá teplo z okolního prostředí a umožňuje odpařování chladiva
- Kompresor – zvyšuje tlak a teplotu chladivé páry
- Kondenzátor – předává teplo do topného média a kondenzuje páru zpět na kapalinu
- Expanzní ventil – snižuje tlak a teplotu chladiva před výparníkem
Účinnost tepelných čerpadel závisí na zdroji tepla a teplotním rozdílu mezi zdrojem a topnou vodou. Tepelná čerpadla vzduch-voda využívají teplo z venkovního vzduchu, země-voda čerpají teplo z půdy nebo podzemní vody, která má relativně stabilní teplotu po celý rok. Tepelné čerpadlo tak dokáže využít až 75 % tepla z okolního prostředí a pouze 25 % energie spotřebuje na pohon kompresoru.
Tip: Pro správnou funkci a dlouhou životnost je nezbytná kvalitní instalace a pravidelná údržba, která zahrnuje kontrolu těsnosti okruhu a správnou funkci všech komponentů.
Klíčové části a fyzikální principy tepelného čerpadla
Klíčové části tepelného čerpadla tvoří pracovní okruh, který zajišťuje přenos tepla z okolního prostředí do topného systému domu. Hlavní prvky jsou kompresor, kondenzátor, expanzní ventil a výparník. Kompresor stlačuje chladivo, čímž zvyšuje jeho tlak obvykle na 20-30 bar (u některých typů, například s CO2, až 300 bar). Vyšší tlak zároveň zvyšuje teplotu chladiva, které následně proudí do kondenzátoru.
V kondenzátoru dochází k předání tepla do topného média, například do vody v radiátorech. Chladivo zde mění skupenství z plynného na kapalné, čímž uvolňuje tepelnou energii. Po ochlazení prochází chladivo přes expanzní ventil, který snižuje jeho tlak a teplotu. Následně ve výparníku chladivo opět přijímá teplo z okolního prostředí – vzduchu, země nebo vody – a odpařuje se. Tento cyklus se neustále opakuje a zajišťuje efektivní vytápění.
Jaké jsou hlavní části a princip fungování tepelného čerpadla
- Kompresor zvyšuje tlak a teplotu chladiva, aby mohlo předat teplo do topného média
- Kondenzátor odevzdává teplo do systému vytápění při kondenzaci chladiva
- Expanzní ventil snižuje tlak chladiva před vstupem do výparníku
- Výparník odebírá teplo z okolí a umožňuje odpaření chladiva
Tip: Zvláštní pozornost věnujte výběru chladiva a jeho tlakovým parametrům, které ovlivňují účinnost tepelných čerpadel. Princip tepelného čerpadla země voda a princip tepelného čerpadla vzduch voda se liší především zdrojem tepla vstupujícím do výparníku, což ovlivňuje i cenu a provozní náklady zařízení.
Typy tepelných čerpadel a jejich charakteristiky
Typy tepelných čerpadel se liší podle zdroje tepla, který využívají, a mají odlišné provozní podmínky a účinnost. Nejčastěji se setkáte s tepelnými čerpadly vzduch-voda, solanka-voda a voda-voda, přičemž princip fungování každého typu odpovídá specifickému zdroji tepla.

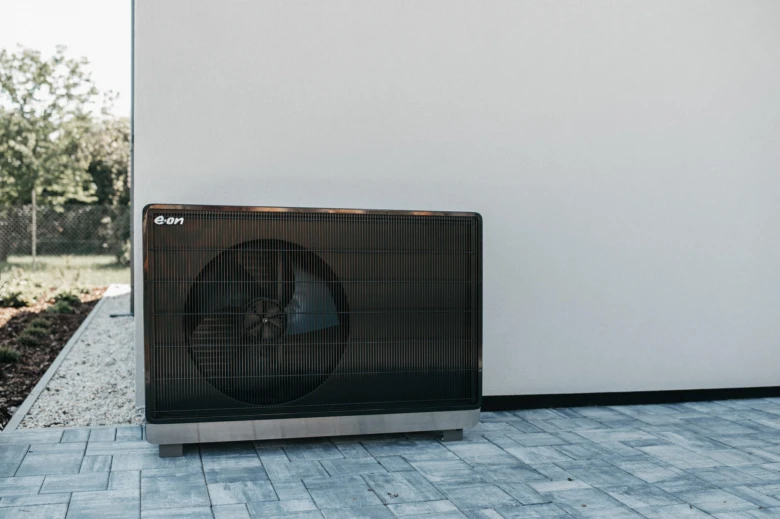

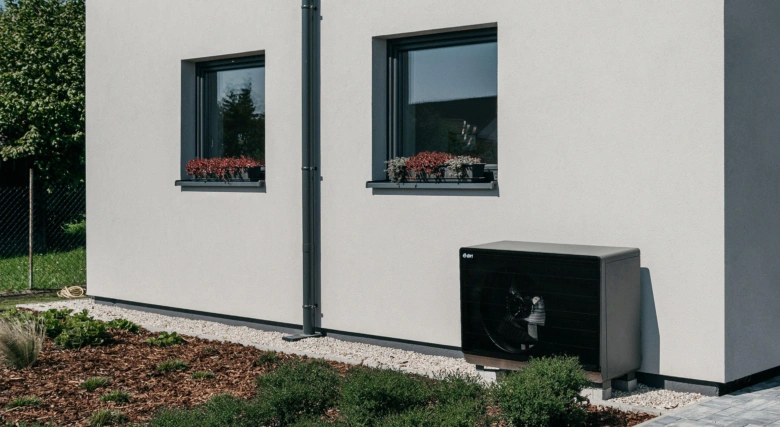

Tepelné čerpadlo vzduch-voda

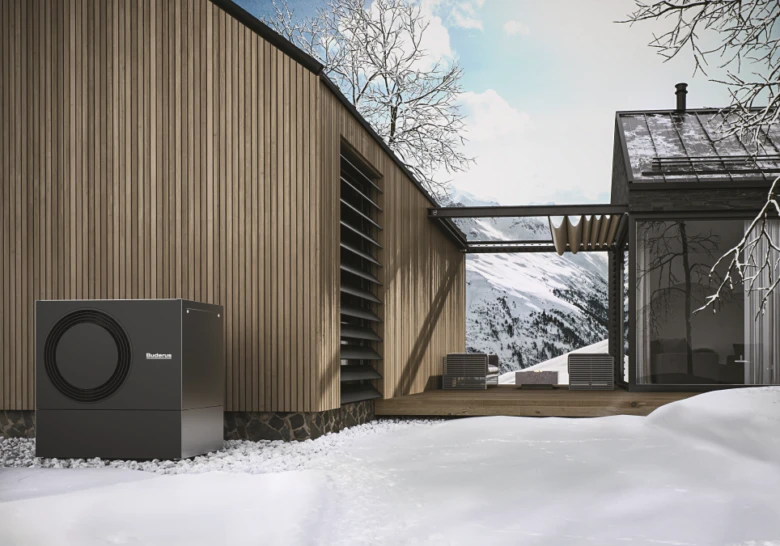

Tepelné čerpadlo vzduch-voda využívá venkovní vzduch jako zdroj tepla. Funguje i při nízkých teplotách díky speciálním chladivům s bodem varu mezi -12 °C a -57 °C. Účinnost tepelných čerpadel vzduch-voda však klesá s rostoucím rozdílem mezi venkovní a požadovanou teplotou topné vody. Tento typ je často cenově dostupnější a jednodušší na instalaci.
Tepelné čerpadlo solanka-voda
Tepelné čerpadlo solanka-voda získává teplo ze země, kde teplota zůstává stabilní po celý rok. Pro instalaci je nutné provést zemní práce, například položit zemní kolektory. Tento typ má vyšší pořizovací náklady, ale poskytuje stabilnější výkon a lepší účinnost v dlouhodobém provozu díky konstantní teplotě země.
Tepelné čerpadlo voda-voda
Tepelné čerpadlo voda-voda využívá podzemní vodu jako zdroj tepla. Vyžaduje vrtání studní, které umožní přístup k vodě s relativně stálou teplotou. Díky nízkým sezónním teplotním výkyvům dosahuje tento typ nejvyšší účinnosti. Instalace je však náročnější a dražší na realizaci.
| Typ čerpadla | Zdroj tepla | Účinnost (COP) | Pořizovací náklady | Provozní podmínky |
|---|---|---|---|---|
| Vzduch-voda | Vzduch | 3,0-4,5 | Nízké až střední | Funguje i pod nulou, klesá účinnost při velkém chladu |
| Solanka-voda | Země | 4,0-5,0 | Vysoké | Stabilní výkon díky teplotě půdy |
| Voda-voda | Podzemní voda | 4,5-5,5 | Vysoké | Nejstabilnější teplota a nejvyšší účinnost |
Tip: Výběr typu tepelných čerpadel závisí na dostupnosti zdroje tepla a nákladech na instalaci i provoz. Princip tepelného čerpadla země voda a vzduch voda ovlivňuje nejen cenu, ale i dlouhodobý komfort vytápění.
Chladiva a ekologické aspekty
Chladiva jsou klíčovou součástí principu tepelného čerpadla vzduch-voda i země-voda, protože umožňují přenos tepla v uzavřeném okruhu. Moderní tepelná čerpadla využívají chladiva s nízkým dopadem na životní prostředí, přičemž se stále více upouští od freonů kvůli jejich vysokému potenciálu poškození ozónové vrstvy (ODP) a globálnímu oteplování (GWP).
Mezi ekologicky šetrná chladiva patří:
- R32 – má nízkou hodnotu GWP, což snižuje emise skleníkových plynů při provozu zařízení.
- R290 (propan) – přírodní chladivo s velmi nízkým GWP a nulovým ODP, vhodné i pro invertorová tepelná čerpadla.
- R744 (CO2) – chladivo s nulovým ODP a minimálním dopadem na globální oteplování, často používané v moderních systémech s vysokou účinností.
Freony, dříve běžná chladiva, jsou dnes legislativně omezená a postupně nahrazovaná právě kvůli jejich škodlivému vlivu na životní prostředí. Bezpečnost chladiv, zejména těch hořlavých jako R290, vyžaduje správnou instalaci a údržbu odborníky, což zároveň ovlivňuje tepelná čerpadla cena a provozní spolehlivost.
Jak funguje tepelné čerpadlo a jak spořit energii
Princip a způsob fungování tepelných čerpadel závisí na efektivním cyklu chladiva, které při správné volbě a údržbě zajišťuje vysokou účinnost tepelných čerpadel a šetrný provoz k životnímu prostředí.
Výkon, účinnost a vliv klimatu
Výkon a účinnost tepelných čerpadel závisí na několika klíčových faktorech, přičemž zásadní roli hraje především venkovní teplota a použitá technologie řízení výkonu. Níže vysvětlím, jak se měří účinnost prostřednictvím koeficientu výkonu (COP) a jak klimatické podmínky ovlivňují dlouhodobý provoz a funkci tepelného čerpadla.
Jak se měří výkon a účinnost tepelných čerpadel?
Výkon tepelných čerpadel se určuje pomocí koeficientu výkonu (COP), který udává poměr vyrobeného tepla k elektřině spotřebované kompresorem. Typická hodnota COP je kolem 3, což znamená, že čerpadlo vyrobí přibližně třikrát více tepelné energie než energie, kterou spotřebuje. Hodnota COP se měří při standardních podmínkách, například venkovní teplotě 0 °C a teplotě vytápěné vody 35 °C.
- Stanovení standardních měřících podmínek – venkovní teplota 0 °C, topná voda 35 °C
- Měření spotřeby elektrické energie kompresoru – přesný odběr v kilowattech
- Výpočet tepelného výkonu – množství tepla dodaného do topného systému
- Výpočet COP – poměr tepelného výkonu k elektrické spotřebě
Vyšší COP znamená lepší účinnost a nižší provozní náklady. Účinnost tepelných čerpadel se liší podle typu, například princip tepelného čerpadla země voda dosahuje stabilnějších hodnot než vzduch voda.
Jak ovlivňuje venkovní teplota výkon tepelného čerpadla?
Výkon tepelných čerpadel klesá s poklesem venkovní teploty, protože rozdíl mezi teplotou zdroje (vzduch, země) a topnou vodou roste, což zvyšuje nároky na kompresor. Při teplotách pod -20 °C se často spouští doplňkový ohřev, který zajišťuje dostatečnou tepelnou kapacitu. Moderní invertorová technologie optimalizuje výkon kompresoru, čímž umožňuje plynulou regulaci výkonu a snižuje spotřebu energie při proměnlivých klimatických podmínkách.
- Invertorová technologie snižuje počet startů a zastavení kompresoru
- Udržuje konstantní výkon i při kolísání teplot
- Prodlouží životnost zařízení a zlepší komfort vytápění
Dlouhodobý provoz tepelných čerpadel vyžaduje správné nastavení a monitoring, protože vliv klimatu přímo ovlivňuje jejich účinnost a provozní náklady. Doporučuji sledovat závislost výkonu na teplotě pomocí grafů, které výrobci často poskytují, aby bylo možné přesně odhadnout efektivitu v místních podmínkách.
Ekonomika a využití tepelných čerpadel
Investice do tepelného čerpadla představuje počáteční náklady v rozmezí 150 000 až 450 000 Kč v závislosti na typu a výkonu zařízení. Návratnost investice se obvykle pohybuje mezi 5 a 7 lety, což vychází z výrazných úspor za vytápění během topné sezóny a efektivního využití obnovitelné energie z okolního prostředí. Program Nová zelená úsporám od roku 2026 již neposkytuje přímé dotace na pořízení tepelného čerpadla, ale nabízí bezúročnou půjčku, která může snížit finanční zátěž spojenou s instalací. Mnohá tepelná čerpadla disponují reverzibilní funkcí, umožňující v letním období využití jako klimatizace, čímž se zvyšuje jejich celoroční využitelnost.
Kdy se nevyplatí instalovat tepelné čerpadlo?
Instalace tepelného čerpadla není ekonomicky výhodná v domech s nedostatečným zateplením, kde roční tepelné ztráty přesahují 100 kWh/m². Vysoké tepelné ztráty prodlužují topnou sezónu a zvyšují spotřebu elektřiny, což negativně ovlivňuje návratnost investice. Náklady na instalaci se liší podle typu – například země-voda vyžaduje zemní práce a sondy, což zvyšuje pořizovací cenu až na 400 000 Kč. Při venkovních teplotách pod -20 °C je nutné doplňkové elektrické topení, které zvyšuje provozní náklady a snižuje celkovou účinnost systému.
Kolik hodin denně běží tepelné čerpadlo?
Během topné sezóny pracuje tepelné čerpadlo průměrně 4 až 8 hodin denně, přičemž doba provozu závisí na tepelné ztrátě objektu, venkovní teplotě a typu čerpadla. Nižší účinnost a vyšší spotřeba elektřiny nastávají při větším rozdílu mezi teplotou zdroje tepla (vzduchu, země či vody) a topnou vodou, což prodlužuje dobu chodu kompresoru. Moderní invertorová technologie umožňuje plynulé přizpůsobení výkonu, čímž se snižuje počet spínání a optimalizuje energetická spotřeba.
| Typ tepelného čerpadla | Orientační cena instalace (v tis. Kč) | Funkce klimatizace | Návratnost investice (roky) |
|---|---|---|---|
| Vzduch-voda | 150-250 | Ano | 5-7 |
| Země-voda | 250-400 | Ano | 6-8 |
| Voda-voda | 300-450 | Ano | 6-9 |
Tip: Při výběru tepelného čerpadla zohledněte nejen typ a princip fungování (vzduch-voda, země-voda), ale i kvalitu zateplení domu a délku topné sezóny. Zvažte také možnost využití klimatizace a porovnejte náklady na instalaci s očekávanými úsporami, aby byla investice skutečně efektivní.
Údržba a servis tepelných čerpadel
Údržba a servis tepelných čerpadel jsou klíčové pro zajištění dlouhodobého provozu a vysoké účinnosti zařízení. Pravidelný servis, doporučený v intervalu 1-2 roky, prodlužuje životnost tepelného čerpadla a pomáhá zabránit poruchám. Údržba zahrnuje zejména kontrolu těsnosti chladicího okruhu, protože únik chladiva negativně ovlivňuje výkon a spotřebu energie.
Znalost principu tepelného čerpadla vzduch-voda i principu tepelného čerpadla země-voda pomůže pochopit, proč je třeba tyto kontroly provádět systematicky. Servis navíc zahrnuje vyčištění filtrů, kontrolu hydrauliky a případné dolití chladiva, což zajišťuje optimální funkci všech částí. Správná údržba snižuje náklady na opravy a zlepšuje tepelnou účinnost zařízení, což je důležité zejména u dražších typů tepelných čerpadel.
- Kontrola těsnosti okruhu – ověřte, že nedochází k únikům chladiva, které by snížily účinnost
- Čištění filtrů – pravidelně odstraňte nečistoty, jež snižují průtok a výkon
- Kontrola hydraulického systému – zkontrolujte čerpadla a ventily, aby správně fungovaly
- Doplňování chladiva – zajistěte správné množství podle doporučení výrobce
- Kontrola elektrických komponent – ověřte stabilitu napájení a funkci ovládání
Tip: Pro dlouhodobý provoz a zachování účinnosti tepelných čerpadel je pravidelný servis nezbytný, zvláště u systémů s invertorovou technologií, která vyžaduje přesnou regulaci chladiva.
Časté dotazy o principech a fungování tepelných čerpadel
Otázka: Jaký je základní princip fungování tepelného čerpadla?
Tepelné čerpadlo využívá cyklus změny skupenství chladiva mezi -12 °C a -57 °C pro přenos tepla z okolí do topného média.
Otázka: Jak funguje vytápění tepelným čerpadlem?
Tepelné čerpadlo odebírá teplo z okolního prostředí, zvýší jeho teplotu pomocí kompresoru a předává do topného systému s typickým topným faktorem (COP) kolem 3.
Otázka: Jaký je princip tepelného čerpadla vzduch-voda a země-voda?
Vzduch-voda využívá teplo z okolního vzduchu, země-voda čerpá teplo ze země pomocí zemních kolektorů nebo vrtů; oba typy přeměňují nízkopotenciální teplo na vhodné pro vytápění.
Otázka: Jaké jsou hlavní části tepelného čerpadla?
Kompresor, kondenzátor, expanzní ventil a výparník tvoří uzavřený pracovní okruh s tlakem 20-30 bar, u některých typů až 300 bar.
Otázka: Jaký je význam invertorové technologie u tepelných čerpadel?
Invertor umožňuje plynulé řízení výkonu kompresoru, což zvyšuje účinnost a snižuje spotřebu elektřiny až o 20 %.
Otázka: Jaká chladiva se používají v moderních tepelných čerpadlech?
Používají se ekologická chladiva jako R32, R290 (propan) a R744 (CO2), která mají nízký potenciál globálního oteplování (GWP).
Otázka: Jak často je potřeba servis tepelných čerpadel?
Doporučuje se servis jednou za 1-2 roky, včetně kontroly těsnosti a doplnění chladiva podle potřeby.
Otázka: Jaký je topný faktor (COP) tepelných čerpadel?
Typický COP se pohybuje kolem 3, což znamená, že z 1 kWh elektřiny vznikají přibližně 3 kWh tepla.
Otázka: Jak dlouho denně obvykle běží tepelné čerpadlo?
V topné sezóně průměrná doba provozu činí 6 až 10 hodin denně v závislosti na izolaci domu a klimatických podmínkách.
Otázka: Kdy se nevyplatí instalovat tepelné čerpadlo?
Nevhodné je pro objekty s nízkými tepelnými ztrátami a v lokalitách s extrémně nízkými venkovními teplotami pod -20 °C.
Otázka: Jaký vliv mají klimatické podmínky na výkon tepelných čerpadel?
Nižší venkovní teploty snižují účinnost, proto se často kombinuje s doplňkovým elektrickým ohřevem.
Otázka: Co je tepelný zdroj u tepelného čerpadla?
Tepelný zdroj může být vzduch, země nebo voda, které poskytují obnovitelné teplo do výparníku.
Otázka: Jaká je typická cena instalace tepelného čerpadla?
Cena se pohybuje od 150 000 Kč do 400 000 Kč včetně instalace, dle typu a složitosti systému.
Otázka: Může tepelné čerpadlo fungovat jako klimatizace?
Ano, reverzibilní tepelná čerpadla mohou v létě chladit obrácením tepelného toku.
Otázka: Jaká je životnost tepelných čerpadel?
Při pravidelné údržbě dosahuje životnost 15 až 20 let.
Otázka: Jaké jsou bezpečnostní aspekty chladiv?
Některá chladiva jsou hořlavá nebo vyžadují speciální zacházení, proto je nezbytná odborná instalace a pravidelný servis.
Tip: Pro podrobnější posouzení vhodnosti a provozu tepelného čerpadla doporučuji konzultaci s odborníkem specializovaným na typy tepelných čerpadel a jejich údržbu.
