Maximální zatížení jističe určuje, jaký proud může bezpečně protékat elektrickým obvodem bez rizika přetížení nebo požáru. Správný výpočet jističe a volba charakteristiky jističe jsou klíčové pro ochranu vaší elektroinstalace, a to jak u jednofázových, tak i vícefázových systémů. Výběr musí odpovídat konkrétnímu zatížení a typu spotřebičů, aby zajistil spolehlivost a bezpečnost provozu.
📝 Hlavní myšlenky
- Maximální zatížení jednofázového jističe 16 A je přibližně 3,68 kW při napětí 230 V.
- Třífázové jističe 3×25 A mohou zvládnout až 17,3 kW s napětím 400 V a účiníkem 1.
- Doporučuje se počítat s rezervou cca 80 % jmenovitého proudu pro dlouhodobé zatížení jističe.
- Hlavní jističe musí mít minimální zkratovou odolnost 10 kA pro bezpečný provoz.
- Charakteristiky jističů (B, C, D, K, Z) určují dobu a citlivost vypnutí při nadproudu.
Maximální zatížení elektrických jističů podle ampérů a fází
Maximální zatížení elektrického jističe závisí na jeho jmenovitém proudu a typu zapojení, tedy zda jde o jednofázový nebo třífázový jistič. Pro rychlý přehled lze využít základní vzorec P = U × I, kde P je příkon ve wattech, U napětí ve voltech a I maximální proud v ampérech. Jednofázové jističe mají běžné hodnoty 10 A, 16 A, 20 A, 25 A a 32 A, zatímco třífázové jističe se pohybují typicky od 3×10 A do 3×63 A.
Maximální zatížení jističe 10 A v jednofázové i třífázové soustavě
Jistič elektrický s proudem 10 A snese maximální zatížení 2 300 wattů (2,3 kW) v jednofázové soustavě při napětí 230 V. Pro třífázovou soustavu s jističem 3×10 A při napětí 400 V se maximální příkon vypočítá podle vzorce P = U × I × √3, což dává přibližně 6 900 wattů (6,9 kW). Tento rozdíl vzniká díky třífázovému rozložení zatížení a vyššímu napětí.
Maximální zatížení jističe 16 A a jeho výpočet
Maximální proudové zatížení jističe 16 A v jednofázové soustavě s napětím 230 V odpovídá příkonu 3 680 wattů (3,68 kW). Výpočet využívá vzorec P = U × I, kde U je 230 V a I 16 A. Správné dimenzování jističe podle maximálního zatížení zajišťuje nejen bezpečnost elektroinstalace, ale i potřebnou rezervu zatížení pro spolehlivý provoz elektrických zařízení.
| Jistič (A) | Typ soustavy | Napětí (V) | Maximální zatížení (W) |
|---|---|---|---|
| 10 | Jednofázová | 230 | 2 300 |
| 10 | Třífázová (3×10 A) | 400 | 6 900 |
| 16 | Jednofázová | 230 | 3 680 |
- Jednofázový jistič má maximální zatížení vypočtené jako součin napětí a proudu
- Třífázový jistič využívá v základním výpočtu faktor √3 pro příkon
- Rezerva zatížení pomáhá předejít vypínání jističe při krátkodobých nárazových proudech
Jak správně vypočítat maximální zatížení jističe
Přesný výpočet maximálního zatížení elektrického jističe vyžaduje znalost základního vzorce a parametrů, které ovlivňují reálné zatížení. Účiník a doporučená rezerva zatížení patří mezi klíčové faktory, které je nutné zohlednit pro bezpečný provoz domácí elektroinstalace.
Výpočet maximálního zatížení jističe s ohledem na účiník
Maximální zatížení jističe se vypočítá pomocí vzorce P = U × I, kde P je příkon ve wattech, U napětí ve voltech a I proud v ampérech. Pro přesnější výpočet je nezbytné vzít v úvahu účiník (cos φ), který u běžných domácích spotřebičů bývá mezi 0,8 až 0,95. Účiník vyjadřuje poměr činného výkonu k zdánlivému výkonu a ovlivňuje skutečné zatížení jističe. Například u jednofázového jističe 16A a napětí 230 V je teoretický maximální příkon 3680 W, ale po započtení účiníku 0,9 klesne reálný užitečný příkon na přibližně 3312 W. Tento výpočet pomáhá přesněji určit bezpečný limit zatížení a minimalizovat riziko přetížení či neoprávněného vypínání. Podrobný návod na výpočet jističe najdete i na portálu Eagri.cz.
Doporučená rezerva 80 % pro dlouhodobé zatížení jističe
Pro zajištění bezpečného a spolehlivého provozu se doporučuje maximální zatížení jističe omezit na 80 % jeho jmenovitého proudu. Tato rezerva zatížení zabraňuje přehřívání a snižuje riziko náhodného vypnutí při běžném provozu. Pokud například používáte jednofázový jistič 20A, doporučené dlouhodobé zatížení by nemělo přesáhnout 16 A. Stejné pravidlo platí i pro třífázové jističe, například u jističe 3x25A by maximální zatížení pro každou fázi nemělo překročit 20 A. Dodržování této rezervy prodlužuje životnost jističe a zvyšuje bezpečnost elektroinstalace.
- Změřte jmenovitý proud jističe – najdete na štítku nebo v dokumentaci.
- Určete účiník zařízení – standardně mezi 0,8 až 0,95.
- Vypočítejte maximální příkon – použijte vzorec P = U × I × cos φ.
- Aplikujte rezervu 80 % – pro dlouhodobý bezpečný provoz.
- Zkontrolujte výsledky – srovnejte s charakteristikou jističe a spotřebičů.
Tip: Správný výpočet maximálního zatížení jističe je základní podmínkou bezpečnosti elektroinstalace a minimalizace poplatků za rezervovaný příkon.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Rozdíly mezi jednofázovými a třífázovými jističemi a jejich zatížení
Jednofázový jistič pracuje při standardním napětí 230 V a slouží především pro běžné domácí spotřebiče a menší elektrické obvody. Maximální zatížení jističe se u jednofázových variant běžně pohybuje v rozsahu od 10 A do 25 A, přičemž například maximální zatížení pro jistič 25 ampér obvykle odpovídá příkonu kolem 5,75 kW (230 V × 25 A). Rezerva zatížení je důležitá pro bezpečný provoz a zabránění častému vypínání jističe.

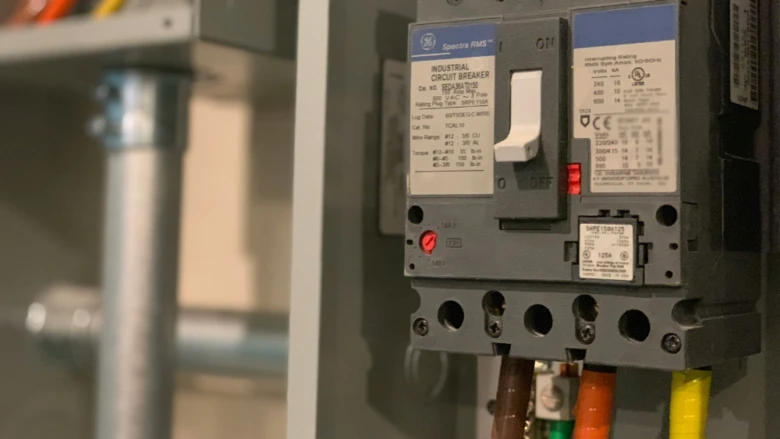

Třífázový jistič pracuje na vyšším napětí 400 V a využívá se u větších elektrických zařízení, průmyslových strojů nebo rozvodů s vyšším příkonem. Typická charakteristika jističe třífázového typu je maximální zatížení v rozmezí 3×25 A až 3×63 A. Pro příklad, maximální proud pro jistič 3×25 A představuje příkon zhruba 17,3 kW (400 V × 25 A × √3).
Výhody třífázového jističe:
- Vyšší příkon při současném snížení zatížení jednotlivých vodičů
- Vhodný pro motory a zařízení s vyšší spotřebou
- Možnost rovnoměrnějšího rozložení zátěže
Jak zjistit maximální zatížení elektrického jističe?
Stačí znát jmenovité napětí a proud jističe, poté použít základní výpočet: Příkon (W) = Napětí (V) × Proud (A) × √3 pro třífázové rozvody, nebo bez odmocniny pro jednofázové.
Tip: Při dimenzování jističe vždy počítejte s rezervou zatížení kolem 20 % pro bezpečný provoz a delší životnost elektroinstalace.
Charakteristiky jističů a jejich vliv na maximální zatížení
Charakteristika jističe významně ovlivňuje maximální zatížení jističe a jeho schopnost chránit elektroinstalaci před přetížením či zkratem. Správný výběr typu jističe závisí na povaze zátěže a požadavcích na rychlost vypnutí, což se promítá do výpočtu jističe a rezervy zatížení.
Charakteristika B
Typ B jističe elektrického vypíná při 3-5násobku své jmenovité hodnoty proudu. Tento jednofázový jistič je ideální pro domácí instalace s nízkými proudovými rázy, kde maximální zatížení jističe nepřesahuje běžné hodnoty spotřebičů. Typ B zajišťuje bezpečnost elektroinstalace při normálním provozu.
Charakteristika C
Typ C jističe vypíná při 5-10násobku jmenovitého proudu a je vhodný pro zařízení s vyššími rozběhovými proudy, jako jsou elektromotory a některé spotřebiče. Při dimenzování jističe je třeba zohlednit tento násobek, aby se předešlo nežádoucímu vypínání při běžném startu zařízení.
Charakteristika D
Typ D vypíná až při 10-20násobku jmenovitého proudu a používá se pro těžké rozběhové proudy, například u transformátorů nebo těžkých motorů. Tento třífázový jistič zvládne vyšší maximální proudové zatížení a je nezbytný tam, kde běžné charakteristiky B nebo C nevyhovují.
Charakteristika K a Z
Charakteristika K je určena pro jističe chránící zařízení s rychlými proudovými nárazy, například některé typy motorů, a vypíná při 8-12násobku jmenovitého proudu. Typ Z je naopak velmi citlivý a vypíná již při 2-3násobku proudu, vhodný pro ochranu velmi citlivých zařízení v elektronice.
Tip: Při výpočtu maximálního zatížení jističe vždy zvažte charakteristiku jističe v souvislosti s typem zátěže a požadovanou rezervou zatížení, aby byla zajištěna bezpečnost elektroinstalace bez zbytečných výpadků.
Důsledky nesprávného dimenzování jističe
Nesprávné dimenzování elektrického jističe způsobuje časté vypínání, které indikuje přetížení obvodu a ohrožuje bezpečnost elektroinstalace. Při překročení maximálního proudového zatížení jističe dochází k nadměrnému zahřívání vodičů, což může vést k degradaci izolace a zvýšenému riziku vzniku požáru. Proto je nezbytné provést přesný výpočet zatížení s ohledem na charakteristiku jističe (typ B, C, D apod.) a skutečnou zátěž v dané části instalace.
Správný výběr jističe zahrnuje nejen maximální proudovou hodnotu, ale i rezervu zatížení, která by měla činit přibližně 20 % pod jmenovitým proudem jističe. Tato rezerva zabraňuje nežádoucímu vypínání při krátkodobých špičkách proudu, například při rozběhu motorů nebo spínání spotřebičů. U jednofázových i třífázových jističů je nutné respektovat jejich technické parametry a maximální zatížení podle platných norem a doporučení výrobce.
- časté vypínání způsobené poddimenzovaným jističem nebo nevhodnou charakteristikou
- poškození vodičů a izolace vlivem dlouhodobého přetížení nad 80 % jmenovitého proudu
- zvýšené riziko vzniku požáru elektroinstalace při nedostatečné ochraně
- doporučená rezerva zatížení cca 20 % pro dlouhodobý bezpečný provoz
_“Přetížení jističe není pouze nepříjemnost, ale představuje vážné riziko poškození elektroinstalace a ohrožení bezpečnosti uživatelů.“_
Tipy pro správné dimenzování elektrického jističe
Při volbě jističe vždy proveďte výpočet maximálního zatížení podle skutečného příkonu všech připojených spotřebičů a zohledněte účiník (cos φ), zejména u motorů a tepelných čerpadel. Zvolte charakteristiku jističe odpovídající typu zátěže (např. typ C pro motory). Doporučuje se instalovat jistič s jmenovitým proudem, který umožní dlouhodobé zatížení do 80 % jeho hodnoty, aby se minimalizovalo riziko nechtěných výpadků a přehřívání vodičů.
Vliv okolních podmínek na maximální zatížení jističe
Okolní teplota představuje klíčový faktor ovlivňující maximální zatížení jističe. Referenční teplota pro charakteristiku jističe je obvykle 20 °C, při které jistič dosahuje svého nominálního maximálního proudového zatížení. Vyšší teploty způsobují tepelná namáhání, která snižují schopnost jističe bezpečně přenášet proud, a tím je nutné snížit jeho zatížení. Vlhkost a prostředí instalace rovněž ovlivňují spolehlivost a citlivost jističe, přičemž příliš vlhké nebo prašné prostředí může zkrátit životnost zařízení. Při výpočtu jističe a určení maximálního zatížení je proto nutné zohlednit tyto faktory a zajistit dostatečnou rezervu zatížení pro bezpečný provoz. Tento přístup platí jak pro jednofázový jistič, tak pro třífázový jistič 3x25A.
Jak zjistit maximální zatížení elektrického jističe
Maximální zatížení jističe určuje jeho jmenovitý proud, který se při standardních podmínkách nesmí překročit. V praxi je však třeba vzít v úvahu okolní teplotu a prostředí, aby se předešlo přehřátí a následnému vypnutí nebo poškození.
Změna velikosti hlavního jističe a legislativa
Změna jističe vyžaduje vždy písemný souhlas distributora elektřiny, protože ovlivňuje maximální zatížení hlavního jističe a tím i rezervu zatížení v přívodu. Navýšení hodnoty jističe, například z jednofázového 16 A na 25 A, znamená zvýšení poplatků za rezervovaný příkon, které se platí paušálně podle platné tarifní sazby distributora.
Při každé změně hlavního jističe je povinná revize elektroinstalace kvalifikovaným elektrikářem nebo revizním technikem, který ověří správné dimenzování vodičů, jističe a dalších prvků podle ČSN 33 2000-4-41. Revize zajišťuje bezpečnost instalace a zabraňuje riziku přetížení nebo vzniku tepelných mostů.
Před výměnou je nutné provést výpočet maximálního zatížení jističe podle skutečné spotřeby a charakteristiky připojených zařízení, včetně účiníku (cos φ). Doporučuje se počítat s rezervou zatížení cca 80 % jmenovitého proudu jističe pro dlouhodobý provoz. Výběr nevhodného jističe může vést k častému vypínání nebo nebezpečnému přetížení vedení.
Jaký je bezpečný limit zatížení hlavního jističe před elektroměrem EON
Bezpečný limit zatížení hlavního jističe stanovuje distributor elektřiny na základě technických parametrů sítě a smluvních podmínek připojení. U běžných rodinných domů se maximální hodnoty jističů pohybují od 1×16 A do 3×25 A, přičemž vyšší hodnoty vyžadují individuální schválení a často i posílení přívodního vedení. Při plánování změny jističe je tedy nezbytné konzultovat maximální přípustný proud s distributorem, aby byla zajištěna shoda s platnou legislativou a bezpečnost provozu.
Časté dotazy k maximálnímu zatížení elektrických jističů
Otázka: Jaké je maximální zatížení jističe 16A?
Maximální zatížení jednofázového jističe 16 A je přibližně 3,68 kW při napětí 230 V. Doporučuje se počítat s rezervou zatížení kolem 80 % jmenovitého proudu pro dlouhodobý provoz.
Otázka: Jaký je maximální proud pro jistič 20A?
Maximální proudové zatížení jističe 20 ampér odpovídá příkonu 4,6 kW při standardním napětí 230 V.
Otázka: Jak spočítat maximální zatížení jističe podle příkonu?
Výpočet jističe využívá vzorec P = U × I, kde U je napětí (230 V) a I proud jističe. Pro správný výpočet je třeba zohlednit účiník a navrhnout rezervu zatížení alespoň 20 %.
Otázka: Jaká je doporučená rezerva zatížení jističe?
Rezerva zatížení by měla být kolem 20 % jmenovitého proudu, aby se předešlo předčasnému vypínání jističe a zajistila bezpečnost elektroinstalace.
Otázka: Kdy může být překročeno maximální zatížení jističe 25A?
Překročení maximálního zatížení jističe 25 A vede k jeho vypnutí nebo poškození instalace, proto je nutné se této hranici vyhnout.
Otázka: Jaký jistič zvolit pro motor o výkonu 4 kW?
Pro motor o výkonu 4 kW je doporučený jistič s proudem minimálně 20 A a charakteristikou C nebo D, která zvládne vyšší rozběhové proudy.
Otázka: Kde je umístěn hlavní jistič v bytě nebo domě?
Hlavní jistič bývá v panelových domech umístěn za vchodovými dveřmi bytu, v rodinných domech na chodbě u vstupu.
Otázka: Jak ovlivňuje teplota okolí maximální zatížení jističe?
Vyšší okolní teplota než 20 °C snižuje bezpečné zatížení jističe kvůli tepelnému namáhání, proto je třeba zatížení upravit.
Otázka: Jaké jsou důsledky nesprávného dimenzování jističe?
Špatné dimenzování jističe způsobuje časté vypínání, přehřívání vodičů a zvýšené riziko požáru.
Otázka: Kdo může provádět výměnu nebo změnu jističe?
Výměnu jističe smí provádět pouze kvalifikovaný elektrikář s odpovídající revizí a souhlasem distributora elektřiny.
Otázka: Jaký je maximální proud a příkon pro jistič 10A?
Maximální proud je 10 A, což odpovídá příkonu přibližně 2,3 kW při napětí 230 V.
Otázka: Jak spočítat maximální zatížení jističe podle účiníku?
Výpočet zohledňuje účiník cos φ: I = P / (U × cos φ). Například při cos φ = 0,9 a příkonu 2000 W je proud cca 9,6 A.
Otázka: Jaký je bezpečný limit zatížení hlavního jističe před elektroměrem EON?
Bezpečný limit je zhruba 80 % jmenovitého proudu jističe, například u jističe 25 A je to 20 A pro dlouhodobý provoz.
Otázka: Jaký jistič zvolit pro motor 4 kW s ohledem na rozběhový proud?
Je vhodné zvolit jistič 25 A s charakteristikou C nebo D, která odolá vyšším rozběhovým proudům motoru.
Otázka: Jaký je maximální proud pro třífázový jistič 3×25A?
Třífázový jistič 3×25 A snese maximální proud 25 A na každou fázi, což znamená celkový proud až 75 A.
Otázka: Jaké jsou rozdíly v zatížení mezi jednofázovými a třífázovými jističemi?
Jednofázový jistič omezuje proud jedné fáze, zatímco třífázový jistič rozkládá zatížení na tři fáze, umožňující vyšší celkový příkon.
Otázka: Jak vybrat správnou charakteristiku jističe (B, C, D) podle typu zátěže?
Charakteristika B je pro běžné domácí spotřebiče, C pro mírné indukční zátěže, D pro silné indukční zátěže jako motory.
Tip: V případě nejistoty ohledně výpočtu nebo výběru jističe doporučuji konzultaci s odborným elektrikářem, který zajistí bezpečnost elektroinstalace a správné dimenzování.
