Jističe a elektrické pojistky patří k základním prvkům elektroinstalace v domácnosti, které chrání před přetížením a zkratem. Správný výběr jističe s odpovídající proudovou hodnotou a znalost jeho charakteristiky, například jističe B, zajistí bezpečný provoz a minimalizuje riziko požáru či poškození zařízení. Porozumění jejich funkcím pomáhá udržet domácnost spolehlivou a bezpečnou.
📝 Hlavní myšlenky
- V domácnostech se používají tavné pojistky s proudy 6 A až 35 A a jističe s charakteristikami B, C a D.
- Jističe jsou vratné a chrání obvod tepelnou i elektromagnetickou spouští s vypínací schopností kolem 6 kA.
- Pro zásuvkové obvody se běžně používá jistič 16 A s kabelem 2,5 mm², pro světelné obvody 10 A s kabelem 1,5 mm².
- Modernizace rozvaděče ze starých pojistek na jističe stojí 5 000-15 000 Kč včetně revize a práce.
- Revize elektroinstalace by měla proběhnout minimálně jednou za 5 let kvalifikovaným elektrikářem.
Rozdíl mezi jističem a pojistkou v domácnosti
| Vlastnost | Tavná pojistka | Jistič |
|---|---|---|
| Princip fungování | Kovový drát se přepálí při přetížení | Tepelná a elektromagnetická spoušť reagují na proudové přetížení nebo zkrat |
| Vratnost | Jednorázová, nutná výměna po výpadku | Vratný, lze znovu zapnout po vypnutí |
| Vypínací schopnost | Omezená, závisí na typu pojistky | Přibližně 6 kA, vhodné pro domácí instalace |
| Bezpečnost | Nižší, může dojít k přehřátí | Vyšší, přesnější ochrana proti zkratu a přetížení |
| Použití | Starší elektroinstalace, jednoduché rozvody | Moderní elektroinstalace s vyšší bezpečností |
Elektrické pojistky v domácnosti fungují jako jednorázový ochranný prvek, který obsahuje kovový drát přepalující se při nadproudu. Jističe naopak využívají kombinaci tepelné spouště, která reaguje na dlouhodobé přetížení, a elektromagnetické spouště pro okamžité vypnutí při zkratu. Jističe mají vypínací schopnost kolem 6 kA, což zajišťuje efektivní ochranu elektroinstalace v domácnosti.
Jaký je hlavní rozdíl mezi jističem a pojistkou?
Jistič se po vypnutí může znovu zapnout, protože je vratný ochranný prvek. Tavná pojistka obsahuje kovový drát, který se při nadproudu přepálí a musí se vyměnit. Jističe mají tepelnou spoušť, která reaguje na přetížení, a elektromagnetickou spoušť pro rychlé vypnutí při zkratu. Vypínací schopnost jističe je obvykle kolem 6 kA, což umožňuje bezpečné přerušení elektrického obvodu bez poškození zařízení.
Jaké jsou typy pojistek a jističů používané v domácnostech?
V domácnostech se používají tavné pojistky s kovovým drátem, který se přepálí, pokud proud překročí stanovenou hodnotu. Jističe mají bimetalový pás, který se ohřívá při přetížení, a elektromagnetickou cívku, která reaguje na zkrat. Jističe se dělí podle charakteristiky B, C a D, které určují rychlost vypnutí při různých typech zátěže. Charakteristika B je nejčastější v domácnostech díky rychlé reakci na přetížení a ochraně elektroinstalace.
Tip: Revize elektroinstalace pravidelně kontroluje stav jističů a pojistek a zajišťuje bezpečnost elektroinstalace v domácnosti.
Princip fungování tavných pojistek a jističů v domácí elektroinstalaci
Tavné pojistky v domácí elektroinstalaci fungují na principu přerušení elektrického obvodu přepálením kovového drátu při nadproudu. Tento jednoduchý mechanismus slouží jako ochrana proti přetížení nebo zkratu, avšak po vyhoření pojistky je nutná její výměna. Jističe oproti tomu využívají složitější mechanismy – tepelnou ochranu zajišťuje bimetalový pás, který se při přetížení ohýbá a vypíná obvod, a elektromagnetická spoušť reaguje na prudké proudové rázy, například při zkratu, což umožňuje rychlé a opakované vypnutí a zapnutí.
Charakteristiky jističů B, C a D a jejich použití
- Charakteristika B vypíná při 3-5,5násobku jmenovitého proudu, vhodná pro běžné domácí spotřebiče.
- Charakteristika C vypíná při 5,5-10násobku, používá se u zařízení s vyšším náběhovým proudem, například u motorů.
- Charakteristika D vypíná při 10-20násobku, vhodná pro průmyslové spotřebiče a silné motory.
Tip: Jističe jsou z hlediska bezpečnosti elektroinstalace lepší než tavné pojistky, protože umožňují opakované vypnutí bez nutnosti výměny a přesnější ochranu podle charakteristik. Při revizi elektroinstalace je vhodné ověřit správný typ jističe podle skutečného zatížení a parametrů domácí sítě.

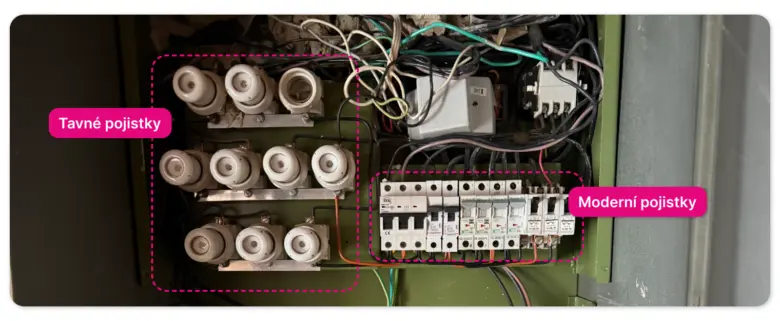

Jak rozlišit pojistku od jističe ve starší elektroinstalaci

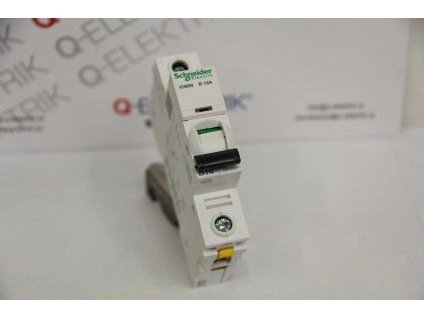

Pojistky jsou obvykle válcové a vyžadují výměnu po vypálení, zatímco jističe mají páčku pro manuální zapnutí a vypnutí. Tento rozdíl je zásadní pro bezpečné ovládání a rychlou reakci při poruše.
Výběr jističe a pojistky podle domácí elektroinstalace
Správný výběr jističe a pojistky podle domácí elektroinstalace je klíčový pro bezpečný a spolehlivý provoz elektrických zařízení. Volba jmenovitého proudu a charakteristiky jištění musí odpovídat typu obvodů a průřezu vodičů, aby nedocházelo k přetížení a riziku požáru.
Jak vybrat jistič pro zásuvkové a světelné obvody?
Pro zásuvkové obvody se standardně používá jistič s proudovou hodnotou 16 A, který je spojen s kabelem o průřezu 2,5 mm². Tento průřez zajišťuje dostatečný proudový přenos a bezpečnost elektroinstalace. Naopak světelné obvody vyžadují menší jistič 10 A s kabelem 1,5 mm², což odpovídá nižší spotřebě a menšímu zatížení vodičů. Jističe s charakteristikou B se často používají v domácnostech, protože reagují rychle na přetížení a zároveň odolávají krátkodobým proudovým nárazům běžným u spotřebičů. Správně nastavená proudová hodnota jističe pro byt zohledňuje typ a celkovou spotřebu zařízení, což minimalizuje riziko poruch a výpadků.
| Typ obvodu | Proudová hodnota jističe | Průřez vodiče | Charakteristika jističe |
|---|---|---|---|
| Zásuvkové obvody | 16 A | 2,5 mm² | B |
| Světelné obvody | 10 A | 1,5 mm² | B |
| Hlavní jistič | 3×25 A | dle projektové dokumentace | B |
Jaký hlavní jistič je vhodný pro rodinný dům?
Pro rodinný dům o běžné velikosti se obvykle volí hlavní jistič s proudovou hodnotou 3×25 A. Tento jistič zajišťuje ochranu celé elektroinstalace a odpovídá standardní spotřebě domácnosti včetně většiny spotřebičů a zařízení. Výběr hlavního jističe by měl vždy respektovat maximální plánovanou zátěž a průřez přívodních kabelů. Správná hodnota hlavního jističe významně přispívá k bezpečnosti elektroinstalace a napomáhá hladkému provozu bez nečekaných výpadků. Revize elektroinstalace by měla potvrdit správnost nastavení a funkčnost všech jističů včetně hlavního.
Nahazování a výměna pojistek: bezpečný postup
Nahazování a výměna pojistek vyžaduje přesný a bezpečný postup, aby nedošlo k poškození elektroinstalace v domácnosti nebo ohrožení zdraví. Elektrické pojistky chrání obvody před přetížením, ale přepálená pojistka musí být vždy nahrazena novou pojistkou stejné nebo nižší proudové hodnoty. Před jakýmkoliv zásahem vždy vypněte hlavní jistič, čímž zajistíte bezpečnost elektroinstalace.
- Vypnutí hlavního jističe – před začátkem prací odpojte hlavní přívod elektřiny, aby nehrozilo riziko úrazu elektrickým proudem.
- Odpojení spotřebičů – vypněte a odpojte všechny elektrické spotřebiče napojené na daný obvod.
- Kontrola pojistek – identifikujte přepálenou pojistku podle spáleného nebo přerušeného drátu uvnitř skleněného pouzdra.
- Výměna pojistky – nahraďte ji pojistkou s odpovídající proudovou hodnotou, nikdy ne vyšší.
- Zapnutí hlavního jističe – po výměně pojistky hlavní jistič opatrně nahodíte a zkontrolujete funkčnost obvodu.
Jak správně nahodit pojistky v bytě
Nahazování pojistek vyžaduje trpělivost a dodržování bezpečnostních pravidel. Po výpadku elektřiny je běžné, že pojistky nejdou nahodit, pokud je hlavní jistič vypnutý nebo je v obvodu závada. V takovém případě je nutná revize elektroinstalace od odborníka, který zkontroluje stav vedení a jističů B charakteristiky.
Tip: Bezpečnost elektroinstalace vždy zvyšuje pravidelná revize elektroinstalace prováděná certifikovanou firmou.
Instalace a umístění jističů a pojistek v domácnosti
Elektrický rozvaděč v domácnosti se nejčastěji nachází u vchodových dveří, v předsíni, sklepě nebo garáži. Vodiče fáze, které vedou proud do jističů nebo pojistek, mají barvu černou, hnědou nebo šedou podle platných norem. Instalaci elektroinstalace v domácnosti smí provádět pouze kvalifikovaný elektrikář, který zajistí bezpečnost elektroinstalace a správné zapojení podle platných vyhlášek a ČSN.
Bezpečné vypnutí pojistek doma vyžaduje nejprve vypnutí hlavního jističe, aby nedošlo k úrazu elektrickým proudem. Postup při nahazování hlavního jističe v bytě vždy musí být opatrný – nejprve se ujistěte, že všechny spotřebiče jsou vypnuté, a poté jistič pomalu zapněte. Pokud si nejste jisti, zda máte v domě jističe nebo starší elektrické pojistky, podívejte se do rozvaděče: pojistky jsou válcové nebo skleněné s tavnou vložkou, jističe mají viditelnou páčku umožňující opakované vypínání a zapínání.
Jaký typ jističe je lepší než pojistka v domácnosti
Jističe s charakteristikou B jsou vhodné pro běžné zásuvkové obvody, protože vypínají při 3-5,5násobku proudové hodnoty, což zajišťuje lepší ochranu před přetížením než tradiční tavné pojistky. Navíc jističe umožňují rychlou obnovu obvodu bez nutnosti výměny součástek.
_“Bezpečnost elektroinstalace závisí nejen na správném výběru jističe nebo pojistky, ale také na pravidelné revizi elektroinstalace prováděné kvalifikovaným elektrikářem,“ upozorňuje odborník na elektroinstalace._
FAQ
Otázka: Jaký je hlavní rozdíl mezi jističem a pojistkou?
Jistič je vratný a používá bimetalový pás a elektromagnetickou spoušť, zatímco pojistka je jednorázová s tavným kovovým drátem.
Otázka: Jak správně nahodit pojistky v bytě?
Před nahazováním vypněte hlavní jistič, odpojte spotřebiče, nahraďte přepálenou pojistku stejnou nebo nižší hodnotou.
Otázka: Jaký hlavní jistič je vhodný pro rodinný dům?
Pro rodinný dům se běžně používá třífázový jistič s proudem 3×25 A.
Otázka: Proč pojistky nejdou po výpadku nahodit?
Může být přepálená pojistka nebo porucha v elektroinstalaci, je nutné zjistit příčinu a případně zavolat elektrikáře.
Otázka: Jak často je třeba provádět revizi elektroinstalace?
Revize elektroinstalace by měla proběhnout minimálně jednou za 5 let kvalifikovaným elektrikářem.
Otázka: Jak vybrat správný jistič pro zásuvkové obvody?
Používá se jistič 16 A s kabelem o průřezu 2,5 mm² a charakteristikou B.
Otázka: Co znamená charakteristika jističe B, C a D?
Charakteristika B vypíná při 3-5,5 násobku proudu, C při 5,5-10 násobku a D při 10-20 násobku, podle typu zátěže.
Otázka: Kde se obvykle nachází elektrický rozvaděč s jističem?
Rozvaděč je obvykle umístěn u vchodových dveří, v předsíni, sklepě nebo garáži.
Otázka: Jak se liší instalace jističe a pojistky?
Instalaci smí provádět pouze kvalifikovaný elektrikář podle platných norem a vyhlášek.
Otázka: Jak správně reagovat při častém vypínání jističů?
Zkontrolujte přetížení obvodu, vadné spotřebiče a případně kontaktujte elektrikáře pro revizi.
Otázka: Jak funguje selektivita jištění a proč je důležitá v domácnosti?
Selektivita jištění znamená, že při poruše vypne pouze nejbližší jistič k závadě, což minimalizuje výpadek elektřiny v ostatních částech domu a zvyšuje bezpečnost.
Otázka: Kdy je vhodné modernizovat starý rozvaděč s pojistkami na jističe?
Doporučuje se modernizovat rozvaděč, pokud je starší 20 let, nebo pokud dochází k častému vypínání pojistek a nelze je snadno nahodit.
Otázka: Jak správně postupovat při výměně tavné pojistky v domácnosti?
Nejprve odpojte hlavní jistič, poté vyjměte starou tavnou pojistku a nahraďte ji novou se stejným jmenovitým proudem, například 16 A.
Otázka: Jak zjistit, zda mám v domácnosti jističe nebo pojistky ve starší elektroinstalaci?
Podívejte se do rozvaděče: pojistky jsou válcové nebo skleněné s tavnou vložkou, jističe mají páčku a lze je opakovaně zapínat a vypínat.
Otázka: Jaké jsou nejčastější chyby při používání jističů a pojistek v domácnosti?
Mezi chyby patří používání jističů s nesprávnou charakteristikou (např. C místo B), přetěžování obvodů a neodborná manipulace s jištěním bez vypnutí hlavního jističe.
Bezpečnost, údržba a revize jističů a pojistek
Bezpečnost elektroinstalace v domácnosti závisí na pravidelné údržbě a odborných revizích jističů a pojistek. Správné nastavení a kontrola hodnot jištění prodlužují jejich životnost a předcházejí poruchám, které mohou vést k výpadkům nebo požárním rizikům.
Postupy revize a kontroly jištění
Revize elektroinstalace musí probíhat nejméně jednou za 5 let a provádí ji kvalifikovaný elektrotechnik podle vyhlášky 508/2009 Sb. Kontrola zahrnuje pevnost utažení svorek, ověření funkčnosti jističů s charakteristikou B (vypínají při 3-5,5násobku jmenovitého proudu) a vizuální kontrolu tavných pojistek, včetně identifikace přepálených drátů nebo známek spálení. Pravidelná revize odhalí opotřebení, nesprávné nastavení či poruchy, které mohou způsobovat časté vypínání jističů.
Vliv teploty a vlhkosti na jištění
Provozní teplota v rozvaděči by měla být v rozmezí 5-35 °C, protože vyšší teploty urychlují stárnutí izolačních materiálů a snižují proudovou hodnotu jističů až o 10 % při překročení doporučeného rozsahu. Vlhkost nad 60 % podporuje korozi kontaktů a zvyšuje riziko poruch jištění.
- Kontrolujte pravidelně stav elektroinstalace, zejména těsnost krytů rozvaděčů
- Udržujte rozvaděče v suchém a dobře větraném prostoru bez kondenzace vlhkosti
- Při častém nebo neoprávněném vypínání jističů či pojistek neprodleně kontaktujte kvalifikovaného elektrikáře
Tip: Pro zachování bezpečnosti elektroinstalace nikdy neprovádějte vlastní opravy jističů a pojistek. Veškeré zásahy musí provést odborník s platnou revizí elektroinstalace.
