Jak expanzní nádoby regulují tlak v topení a bojleru správně

Expanzní nádoby vyrovnávají tlak v topném systému a bojleru, čímž zabraňují poškození potrubí a zařízení. Správné nastavení a tlakování expanzní nádoby s ohledem na její velikost a stav membrány je nezbytné pro bezproblémový provoz a dlouhou životnost celého systému.

Jak expanzní nádoba reguluje tlak v topení a bojleru

Expanzní nádoba reguluje tlak v topení a bojleru vyrovnáváním objemové roztažnosti vody při jejím ohřevu. Uvnitř nádoby je pružná membrána, která dělí prostor na dvě části – plynovou, naplněnou vzduchem nebo dusíkem, a kapalinovou, kde je voda ze systému. Při zahřátí vody se její objem zvětšuje a tlačí na membránu, která stlačuje plyn v plynové části. Tímto mechanismem expanzní nádoba udržuje tlak v systému v doporučeném rozmezí a zabraňuje jeho nebezpečnému nárůstu.

Membrána expanzní nádoby nesmí být vystavena teplotám vyšším než 70 °C, protože vyšší teploty snižují její pružnost a mohou způsobit poruchu funkce nádoby. Doporučený tlak vzduchové části expanzní nádoby se obvykle nastavuje na 1,5 baru, což odpovídá tlaku systému před zahřátím vody. Některé systémy vyžadují tlak v rozmezí 2 až 3,5 baru, přičemž tlak vzduchu je standardně o 0,2 baru nižší než minimální tlak vody v topení nebo bojleru.

Jak expanzní nádoba ovlivňuje tlak v topení a bojleru

• Membrána odděluje plynovou a kapalinovou část, čímž zabraňuje smíchání a umožňuje plynulé přizpůsobení objemu vody v systému
• Správný tlak expanzní nádoby se nastavuje podle tlaku vody v systému před zahřátím, obvykle kolem 1,5 baru
• Natlakování expanzní nádoby pomocí pumpičky nebo kompresoru zajistí pohlcování objemových změn vody bez přetlaků
• Nevhodná velikost expanzní nádoby způsobuje časté přetlakové poruchy a zvyšuje riziko poškození topného systému

Tip: Kontrolujte tlak v expanzní nádobě minimálně jednou ročně, ideálně častěji, a doplňujte vzduchový tlak na hodnotu přibližně o 0,2 baru nižší než je tlak vody v systému. Tím minimalizujete opotřebení membrány a prodloužíte životnost topení i bojleru.

Jaký tlak by měla mít expanzní nádoba a jak jej změřit

Správný tlak expanzní nádoby v topení nebo u bojleru se obvykle pohybuje kolem 1,5 baru. V některých systémech může být ideální tlak vyšší, až do 3,5 barů, zejména pokud je větší velikost expanzní nádoby nebo vyšší provozní tlak kotle. Při tlakování expanzní nádoby je klíčové přesné měření tlaku pomocí tlakoměru, který se přiloží po sejmutí krytky ventilu na nádobě. Pokud tlak klesne pod doporučenou hodnotu, je třeba provést natlakování expanzní nádoby pumpičkou nebo kompresorem.

1. Sejmutí krytky ventilu – odšroubujte krytku na ventilu expanzní nádoby.
2. Přiložení tlakoměru – připojte tlakový měřič k ventilu a odečtěte aktuální tlak.
3. Porovnání s ideálním tlakem – ideální tlak v expanzní nádobě topení je většinou 1,5 baru, v závislosti na typu kotle.
4. Dopumpování tlaku – pokud je tlak nižší, doplňte vzduch pumpičkou nebo kompresorem na požadovanou hodnotu.
5. Uzavření ventilu – nasaďte zpět krytku ventilu a ujistěte se, že je pevně dotažená.

Jak zjistit tlak v expanzní nádobě u kotle

Tlak se kontroluje pravidelně, zejména při údržbě topení. Kdy je třeba dopumpovat expanzní nádobu u kotle, závisí na poklesu tlaku pod nastavenou hodnotu. Nízký tlak může způsobit problémy s cirkulací vody a snížit účinnost topného systému. Natlakování expanzní nádoby u bojleru nebo topení proto patří mezi základní úkony údržby, které prodlužují životnost zařízení a zajišťují správnou funkci membrány expanzní nádoby.

Jak natlakovat expanzní nádobu u topení a bojleru krok za krokem

Správné natlakování expanzní nádoby je klíčové pro udržení stabilního tlaku v topení a bojleru. Následující návod krok za krokem vás provede celým procesem od přípravy až po kontrolu tlaku po tlakování expanzní nádoby.

Příprava na tlakování

Před začátkem natlakování expanzní nádoby je nutné vypnout napájení topného systému, aby se zabránilo riziku úrazu a poškození zařízení. Zajistěte bezpečnost a připravte expanzní nádobu na tlakování podle doporučení výrobce.

1. Vypnutí napájení – odpojte kotel nebo bojler od elektrické sítě
2. Uzavření přívodu vody – zastavte přívod vody do systému
3. Příprava místa – zajistěte přístup k expanzní nádobě a připravte potřebné nářadí

Vlastní tlakování expanzní nádoby

Po vypuštění části vody ze systému použijte pumpičku k doplnění vzduchu do expanzní nádoby. Správný tlak expanzní nádoby se obvykle pohybuje mezi 1,5 a 3,5 baru podle typu a velikosti expanzní nádoby.

1. Vypuštění vody – uvolněte přebytečnou vodu z topení nebo bojleru
2. Doplnění vzduchu – použijte pumpičku k natlakování expanzní nádoby na požadovaný tlak
3. Kontrola tlaku – ověřte hodnotu na manometru, případně upravte tlak podle doporučení

Kontrola a opětovné spuštění systému

Po dokončení tlakování expanzní nádoby znovu zapněte napájení a sledujte tlak v systému. Kontrola zajistí, že expanzní nádoba správně reguluje tlak a zabraňuje poruchám.

1. Zapnutí napájení – připojte kotel nebo bojler zpět k elektrické síti
2. Kontrola tlaku systému – sledujte manometr, tlak by měl být stabilní a odpovídat hodnotám podle návodu
3. Údržba expanzní nádoby – pravidelně kontrolujte tlak a případně dopumpujte vzduch podle potřeby

Tip: Nesprávně nastavený tlak v expanzní nádobě může vést k častým poruchám a zkrácení životnosti topného systému. Dodržujte proto návod na natlakování expanzní nádoby u bojleru i topení pečlivě.

Jak vybrat správnou velikost expanzní nádoby podle typu topení

Velikost expanzní nádoby patří mezi klíčové parametry, které ovlivňují správný tlak expanzní nádoby v topení a bojleru. Volba závisí především na objemu vody v topném systému a typu kotle, proto se doporučuje nechat výpočet na odborníkovi. Správně dimenzovaná nádoba zajišťuje efektivní tlakování expanzní nádoby a prodlužuje její životnost.

Výpočet velikosti expanzní nádoby

Velikost expanzní nádoby vypočítáte podle objemu vody v systému, statické výšky a výkonu kotle. Zjednodušený vzorec vypadá takto:

• Vn = V k (pmax – pstat) / (pmax + 1)

kde Vn je velikost nádoby v litrech, V objem vody v topení, k koeficient závislý na typu membrány, pmax maximální tlak v systému a pstat tlak odpovídající statické výšce. Například pro rodinný dům s objemem vody 100 l a kotlem o výkonu 24 kW je vhodná nádoba kolem 8-12 litrů.

Jak vybrat správnou expanzní nádobu pro bojler

Výběr nádoby pro bojler závisí na jeho objemu a provozním tlaku. Příliš malá nádoba může způsobit časté tlakování expanzní nádoby, což vede k rychlejšímu opotřebení membrány expanzní nádoby. Doporučuji konzultovat odborníka, který zohlední parametry kotle i topení a navrhne optimální velikost.

Chyby při instalaci expanzní nádoby u topení a bojleru

Nevhodná velikost nebo nesprávné umístění nádoby často způsobují poruchy expanzní nádoby, jako jsou časté poklesy tlaku nebo netěsnosti. Nedostatečná údržba expanzní nádoby vede k selhání membrány a nutnosti častého natlakování expanzní nádoby. Správná instalace zahrnuje i pravidelnou kontrolu tlaku a údržbu systému.

Umístění a konstrukce expanzních nádob v topných systémech

Expanzní nádoby v topných systémech se standardně instalují na vratné potrubí, kde efektivně vyrovnávají tlak vznikající při objemovém roztažení vody během ohřevu. Konstrukce expanzní nádoby zahrnuje válcový ocelový plášť s antikorozní úpravou, která zajišťuje ochranu proti mechanickému poškození a korozi. Uvnitř nádoby je pružná membrána, která odděluje vodní část od vzduchové – membrána nesmí být vystavena teplotám vyšším než 70 °C, aby nedošlo k jejímu poškození a následné poruše funkce. Součástí expanzní nádoby je také pojistný ventil nastavený obvykle na tlak 3 až 3,5 baru, který chrání topný systém před nebezpečným přetlakem a zajišťuje bezpečný provoz kotle i bojleru.

Chyby při instalaci expanzní nádoby u topení a bojleru

• Instalace expanzní nádoby mimo vratné potrubí snižuje schopnost správného tlakování a zvyšuje riziko poruch systému
• Použití nádoby bez antikorozní úpravy nebo z nekvalitního materiálu výrazně zkracuje její životnost
• Expozice membrány teplotám nad 70 °C vede k jejímu rychlému opotřebení a selhání, což může způsobit kolísání tlaku v systému
• Absence nebo nesprávné nastavení pojistného ventilu ohrožuje bezpečnost provozu a může vést k haváriím

Tip: Správné nastavení tlaku v expanzní nádobě, které se obvykle pohybuje kolem 1,5 baru u většiny topných systémů, a pravidelná odborná údržba prodlužují životnost nádoby a minimalizují riziko poruch. Doporučuje se tlak kontrolovat minimálně jednou ročně a podle potřeby dopumpovat vzduchovou část pumpičkou nebo kompresorem.

Dopady nesprávného tlaku a poruchy expanzní nádoby

Nesprávný tlak v expanzní nádobě způsobuje výrazné kolísání tlaku v topné soustavě a vede k častému spínání oběhového čerpadla, což zvyšuje opotřebení a riziko poruchy celého systému. Porucha membrány, například její protržení, způsobuje únik vody z expanzní nádoby do topného okruhu, což může vést k poškození potrubí, ventilů a dalších komponent instalace. Zvýšená hlučnost během provozu topení či bojleru často signalizuje nesprávný tlak nebo selhání expanzní nádoby, což negativně ovlivňuje komfort i životnost zařízení. Tyto problémy zkracují životnost kotle i bojleru a zvyšují náklady na opravy a servis.

Pravidelná údržba a tlakování expanzní nádoby jsou klíčové pro prevenci výše uvedených závad. Doporučuje se kontrolovat tlak vzdušiny v expanzní nádobě minimálně jednou ročně, ideálně častěji, například každé 3 měsíce. Při poklesu tlaku je nutné provést dopumpování vzduchu na hodnotu přibližně o 0,2 baru nižší než je minimální tlak vody v systému, což je obvykle okolo 1,3 až 1,5 baru. Nesprávný tlak se pozná podle těchto příznaků:

• časté spínání čerpadla – indikuje nedostatečný tlak vzduchu v expanzní nádobě
• kolísání tlaku v systému – způsobuje nestabilní provoz a hlučnost

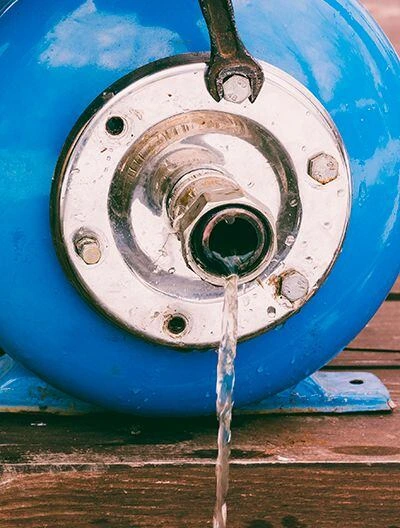

• únik vody – projevuje se při protržení membrány a může vést k zatékání do topného okruhu
• zvýšená hlučnost – signál nesprávného tlaku nebo selhání membrány

Pravidelná kontrola a tlakování expanzní nádoby výrazně snižují riziko havárií a prodlužují životnost topné soustavy.

Co dělat, když klesá tlak v expanzní nádobě topení

Při poklesu tlaku vzduchu v expanzní nádobě je třeba použít vhodný kompresor nebo pumpičku pro doplnění tlaku podle výrobního návodu. Tlak se měří tlakoměrem po sejmutí krytky ventilu na expanzní nádobě. Doporučený tlak vzduchu je zpravidla o 0,2 baru nižší než minimální tlak vody v systému, což bývá kolem 1,3 až 1,5 baru. Pokud tlak po dopumpování rychle klesá, jde pravděpodobně o protržení membrány, a expanzní nádoba musí být vyměněna.

Neodborná instalace expanzní nádoby, například nesprávné připojení na vratné potrubí nebo umístění v nevhodném místě, často vede k poruchám a nesprávnému tlaku. Proto se doporučuje montáž svěřit kvalifikovanému technikovi, který zajistí správné tlakování, umístění a připojení expanzní nádoby k bojleru nebo topení podle platných ČSN a doporučení výrobce.

Údržba, servis a kontrola expanzní nádoby

Údržba expanzní nádoby je klíčová pro správnou funkci topení i bojleru. Pravidelná kontrola tlaku a stav membrány zabraňuje poruchám a prodlužuje životnost zařízení.

Doporučené intervaly údržby

Údržba expanzní nádoby zahrnuje pravidelnou kontrolu tlaku a stavu membrány. Doporučuji kontrolovat tlak minimálně jednou za rok, ideálně každé 3 měsíce, aby se předešlo selhání nádoby a souvisejícím problémům s topením. Častější kontroly pomáhají odhalit poruchy včas.

Postup servisu expanzní nádoby

Servis expanzní nádoby by měl provádět odborník, který zajistí bezpečné odpojení a tlakování expanzní nádoby.

1. Odpojení expanzní nádoby – vypněte topení a uzavřete přívod vody.
2. Vypuštění vody z nádoby – odstranění zbytkové vody umožní kontrolu membrány expanzní nádoby.
3. Kontrola membrány – ověřte, zda není poškozená nebo propíchnutá.
4. Doplnění vzduchu – natlakování expanzní nádoby proveďte na správný tlak podle výrobce.
5. Připojení a znovu spuštění topení – po servisu ověřte těsnost a správnou funkci systému.

Tip: Časté chyby při instalaci expanzní nádoby u topení a bojleru zahrnují nesprávný tlak nebo nevhodnou velikost nádoby, což může vést k nepravidelnému tlakovému režimu a poruchám.

Specifika expanzních nádob pro různé typy topných systémů

Expanzní nádoby mají různá specifika v závislosti na typu topného systému, ve kterém jsou instalovány. U plynových topení se obvykle nastavuje tlak expanzní nádoby kolem 1,0 až 1,5 baru, což odpovídá provoznímu tlaku kotle. Elektrické topení a elektrické bojlery vyžadují podobný tlak, přičemž otázka „jaký tlak by měla mít expanzní nádoba u elektrického bojleru“ směřuje ke standardu kolem 1,5 baru. Pro správnou funkci je třeba brát v úvahu i velikost expanzní nádoby a stav její membrány, která umožňuje pohlcovat tlakové výkyvy.

Solární systémy představují specifický případ, protože provozní teploty zde mohou dosahovat i 120 °C a tlak dosahuje vyšších hodnot. Proto je nutné použít expanzní nádoby se speciální membránou odolnou vůči vyšším teplotám i tlaku. Tlakování expanzní nádoby u solárních systémů se pohybuje mezi 2 až 3 bary, což zajišťuje bezpečný provoz a ochranu instalace.

• Plynové topení: tlak expanzní nádoby 1,0-1,5 baru
• Elektrické topení a bojler: tlak okolo 1,5 baru
• Solární systémy: tlak expanzní nádoby 2-3 bary, vysokoteplotní membrána
• Velikost expanzní nádoby volit podle objemu topného systému a doporučení výrobce

Pro správné nastavení a údržbu expanzní nádoby doporučuji pravidelně kontrolovat tlak a stav membrány. Odborná instalace a tlakování expanzní nádoby jsou klíčové pro bezpečný a efektivní provoz topení i bojleru.

Jak zjistit tlak v expanzní nádobě u kotle

Tlak v expanzní nádobě zjistíte pomocí manometru na vstupním ventilu nebo speciálním měřicím přístrojem. V případě potřeby je možné tlak dopumpovat pomocí běžného cyklistického nebo autoplničky.

Možnosti automatizace a monitoringu tlaku v expanzních nádobách

Moderní automatizace výrazně usnadňuje monitoring tlaku v expanzní nádobě a zajišťuje její správné fungování bez nutnosti časté manuální kontroly. Senzory instalované na expanzní nádobě měří tlak i teplotu a přenášejí data do centrálního systému, který umožňuje dálkové ovládání a upozornění v případě odchylek od správného tlaku expanzní nádoby. Tato technologie podporuje preventivní tlakování expanzní nádoby a snižuje riziko poruch.

Možnosti automatizace monitoringu tlaku v expanzní nádobě

• Senzory tlaku a teploty pro přesné sledování hodnot v reálném čase
• Dálkové upozornění na pokles či překročení ideálního tlaku
• Automatické doplňování vzduchu pro udržení správné velikosti expanzní nádoby
• Integrace s chytrými domácími systémy pro komplexní údržbu topení a bojleru

Takové řešení je vhodné zejména pro větší topné systémy, kde je nutná pravidelná údržba a přesné natlakování expanzní nádoby.

Časté dotazy k expanzním nádobám a tlaku v topení a bojleru

Otázka: Musí být u bojleru expanzní nádoba?

Ano, expanzní nádoba je nezbytná pro vyrovnání tlaku vznikajícího při ohřevu vody v bojleru, aby nedošlo k poškození zařízení.

Otázka: Jaký má být tlak v expanzní nádobě topení?

Doporučený tlak je obvykle kolem 1,5 baru, v některých systémech může dosahovat 2 až 3,5 barů podle konstrukce a typu kotle.

Otázka: Jak natlakovat expanzní nádobu u bojleru?

Nejprve vypněte napájení, vypusťte vodu z nádoby, doplňte tlak pumpičkou na hodnotu kolem 1,5 až 3,5 baru a poté systém znovu zapněte.

Otázka: Jak připojit expanzní nádobu k bojleru?

Expanzní nádoba se obvykle připojuje na vratné potrubí mezi kotlem a čerpadlem, aby správně vyrovnávala tlak v systému.

Otázka: Jak často kontrolovat tlak v expanzní nádobě topení?

Kontrola a doplnění tlaku by měla probíhat minimálně jednou ročně, ideálně každé 3 měsíce pro zajištění správné funkce.

Otázka: Co dělat, když klesá tlak v expanzní nádobě topení?

Zkontrolujte stav membrány a tlak vzduchu, případně doplňte tlak pumpičkou, pokud tlak výrazně klesá, je vhodná odborná kontrola.

Otázka: Jak vybrat správnou expanzní nádobu pro bojler?

Velikost nádoby zvolte podle objemu vody v systému a typu kotle, ideálně na základě odborného výpočtu zahrnujícího výšku a výkon topení.

Otázka: Proč je potřeba expanzní nádoba u bojleru?

Expanzní nádoba chrání bojler před nadměrným tlakem vznikajícím při ohřevu vody, čímž prodlužuje životnost zařízení a zajišťuje bezpečnost.

Otázka: Jak nastavit tlak v expanzní nádobě topení?

Tlak nastavte na doporučenou hodnotu kolem 1,5 baru (někdy až 3,5 baru), měřenou tlakoměrem po sejmutí ventilu a doplňte vzduch pumpičkou.

Otázka: Jak připojit expanzní nádobu k systému ústředního topení?

Nádobu připojte na vratné potrubí systému, obvykle mezi kotlem a čerpadlem, s použitím vhodných armatur a těsnění podle instalačních norem.

Jak expanzní nádoba ovlivňuje tlak v topení a bojleru

Expanzní nádoba reguluje tlak v systému díky pružné membráně, která se při zahřátí vody roztahuje a absorbuje přebytečný tlak. Tím zabraňuje přetížení kotle a potrubí.

Chyby při instalaci expanzní nádoby u topení a bojleru

Nejčastější chyby jsou špatné umístění nádoby, nesprávné nastavení tlaku nebo připojení na nesprávné potrubí. Tyto chyby mohou vést k únikům, častým poklesům tlaku nebo poruchám systému.

Otázka: Jak funguje expanzní nádoba při regulaci tlaku v topném systému?

Expanzní nádoba absorbuje přebytečný tlak vznikající při ohřevu vody díky pružné membráně, která se při zvýšení tlaku roztahuje a snižuje tak tlak v systému.

Otázka: Jak zjistím správný tlak v expanzní nádobě topení před instalací?

Standardní předtlak expanzní nádoby by měl být nastaven na hodnotu přibližně 0,2 MPa (2 bar), což odpovídá tlaku studené vody v topném systému.

Otázka: Jaké jsou kroky pro tlakování expanzní nádoby u topení?

Nejprve uzavřete přívod vody, poté pomocí manometru změřte tlak a doplňte vzduch kompresorem na doporučený předtlak 0,2 MPa (2 bar).

Otázka: Jak vybrat správnou velikost expanzní nádoby podle typu topení?

Velikost expanzní nádoby by měla odpovídat objemu topného systému; například pro systém o objemu 100 litrů se doporučuje nádoba o objemu 10 litrů.

Otázka: Kde je ideální umístění expanzní nádoby v topném systému?

Expanzní nádoba by měla být umístěna blízko kotle nebo bojleru na vstupní straně topného systému, aby efektivně vyrovnávala tlakové změny.

Otázka: Jaké jsou příznaky poruchy expanzní nádoby v topení?

Příznaky zahrnují časté poklesy tlaku v systému, hlučné zvuky při ohřevu nebo únik vody kolem nádoby.

Otázka: Jak často by měla probíhat údržba a kontrola expanzní nádoby?

Doporučuje se kontrolovat tlak a stav nádoby alespoň jednou ročně, ideálně před topnou sezónou.

Otázka: Jak ovlivňuje nesprávný tlak v expanzní nádobě životnost topného systému?

Příliš nízký nebo vysoký tlak může způsobit poškození kotle, úniky nebo prasknutí potrubí, což výrazně zkracuje životnost systému.
