Elektroměrové a elektrické sloupky představují klíčovou součást rozvodné sítě pro rodinné domy i menší provozy. Správná instalace elektroměrového rozvaděče s HDO a jističem 10 kA zajistí bezpečný a spolehlivý přístup k elektrické energii. Pro správný výběr a údržbu je nutné znát aktuální legislativní požadavky a technické parametry.
Hlavní poznatky
- Elektroměrové sloupky v ČR musí být vybaveny minimálně jedním křížem, ČEZ a PRE vyžadují dva kříže pro elektroměr a HDO.
- Od 1. 1. 2020 se vodiče v elektroměrových sloupcích barevně označují a nesmí být použity hliníkové vodiče.
- Minimální zkratová odolnost jističů v elektroměrových sloupcích je 10 kA, což je vyšší než běžně dostupné jističe s 6 kA.
- Elektroměrové desky jsou z izolantu odolného do 80 °C a zpomalují šíření plamene.
- Úpravy elektroměrových sloupků musí provádět licencovaný pracovník distribuční společnosti, zákazník nemůže využít vlastní elektrikáře.
Co jsou elektroměrové a elektrické sloupky a jak fungují

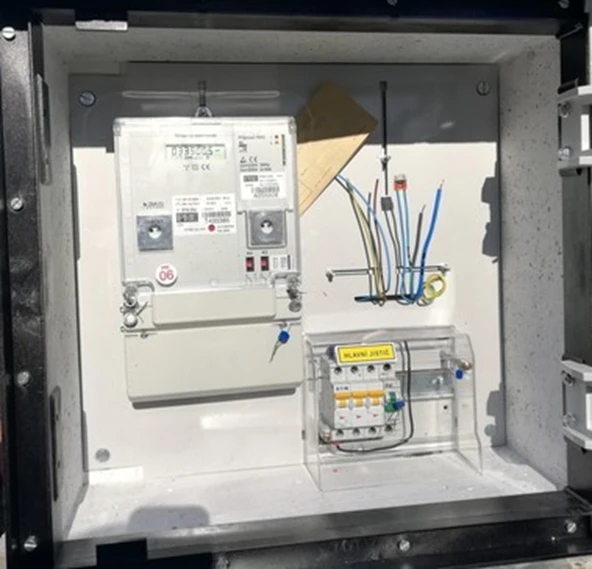

Elektroměrový sloupek představuje konstrukční prvek určený k instalaci elektroměru a dalším připojovacím prvkům nezbytným pro měření spotřeby elektřiny a rozvod elektrické energie do objektu. Elektrické sloupky obvykle obsahují elektroměrový rozvaděč s hlavním jističem s minimální zkratovou odolností 10 kA, jističe HDO a prvky pro dálkové ovládání spotřebičů (HDO). Elektroměrový rozvaděč uvnitř sloupku musí splňovat přísná pravidla barevného značení vodičů podle platné normy ČSN EN 60446, přičemž vodiče jsou označeny návlečkami s popisem a hliníkové vodiče nejsou povoleny.
Tyto sloupky jsou nezbytné nejen pro standardní připojení rodinných domů, ale také pro integraci fotovoltaických elektráren, kde elektroměrový sloupek zajišťuje měření vyrobené i odebírané elektřiny. Distribuční společnosti ČEZ, EG.D a PRE vyžadují, aby elektroměrové sloupky byly vybaveny tzv. „kříži“ – ČEZ a PRE požadují dva kříže, z nichž první je určen pro elektroměr a druhý pro HDO nebo jeho přípravu. EG.D nevyžaduje povinně dva kříže, ale pokud jsou instalovány, musí být vedle hlavního jističe i jističe HDO nebo připraveno místo pro oddělovací relé nahrazující HDO.
Sloupky musí být umístěny na veřejně přístupném místě, přičemž PRE požaduje umístění elektroměru na hranici pozemku, jinak je nutné jeho přesunutí. Dvířka elektroměrového sloupku mohou být plastová nebo plechová, často s krycím plechem pro zvýšení odolnosti. Vodiče uvnitř sloupku musí mít minimální průřez odpovídající hodnotě hlavního jističe a být barevně rozlišeny podle platných norem platných od 1. 1. 2020. Hlavní jistič i jistič HDO musí mít minimální zkratovou odolnost 10 kA, což je nadstandard oproti běžným jističům s odolností 6 kA.
Elektroměrový sloupek pro fotovoltaickou elektrárnu musí obsahovat speciální „krizové HDO“ pro nouzové odpojení zdroje. Instalace a úpravy elektroměrových sloupků podléhají přísným pravidlům a mohou je provádět pouze licencovaní pracovníci distribučních společností. Starší sloupky často nevyhovují novým normám, což vyžaduje jejich modernizaci, například předrátování s novým barevným značením a instalaci nových jističů.
Elektroměrový rozvaděč je zařízení pro rozdělení a ochranu elektrických obvodů, zatímco rozvodnice představuje jeho konstrukční součást nebo skříň umístěnou v elektroměrovém sloupku. Elektroměrové a elektrické sloupky se liší podle typu instalace a požadavků distribučních společností, přičemž všechny musí zajistit bezpečné, přehledné a normami vyhovující připojení elektřiny do objektu i případných zdrojů vlastní výroby.
Technické a konstrukční požadavky na elektroměrové sloupky podle distribučních společností
Technické a konstrukční požadavky na elektroměrové sloupky podle distribučních společností jsou klíčové pro bezpečnou a funkční instalaci. Různé distribuční společnosti stanovují specifické normy týkající se počtu křížů, materiálů, barevného značení vodičů a parametrů jističů.
Počet a funkce křížů na elektroměrovém sloupku

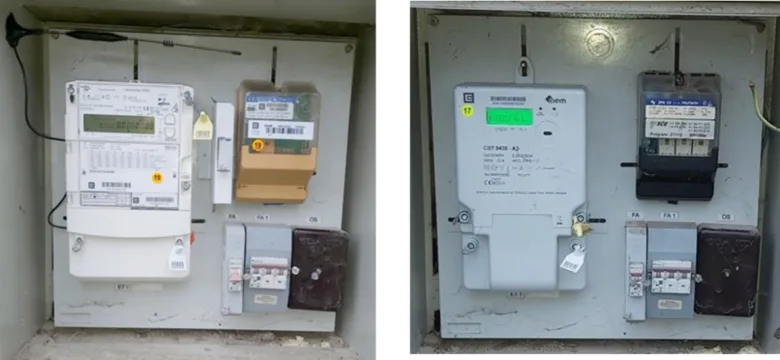

ČEZ vyžaduje instalaci dvou křížů na elektroměrovém sloupku – jeden slouží pro elektroměr a druhý pro zařízení HDO (hromadné dálkové ovládání). PRE požaduje umístění elektroměru na hranici pozemku, přičemž rovněž podporuje použití dvou křížů. Naopak EG.D má volnější pravidla ohledně počtu křížů, což může být výhodou při modernizaci elektrických sloupků.
Materiály a barevné značení vodičů
Elektroměrové desky musí být vyrobeny z izolantu odolného teplotám do 80 °C, který zajišťuje dlouhodobou bezpečnost a spolehlivost. Od 1. 1. 2020 platí povinnost barevného značení vodičů, které usnadňuje rozpoznání fází a ochranných vodičů. Použití hliníkových vodičů je zakázáno kvůli rizikům korozí a poruchám. Barevné značení vodičů je důležité nejen u klasických elektroměrových rozvaděčů, ale také u sloupků pro fotovoltaické elektrárny.
Minimální parametry jističů a bezpečnost
Jističe instalované na elektroměrových sloupcích musí mít minimální zkratovou odolnost 10 kA, což výrazně převyšuje běžné jističe s odolností 6 kA. Tato vyšší hodnota zajišťuje ochranu proti náhlým zkratovým proudům a přispívá k bezpečnosti celé elektroinstalace. Dodržování těchto parametrů je nezbytné podle požadavků distribučních společností.
Správné umístění elektroměrových sloupků
Elektroměrový sloupek představuje klíčový prvek pro měření spotřeby elektrické energie a musí být instalován na veřejně přístupném místě, aby distribuční společnost mohla provádět odečty a údržbu bez omezení přístupu. Podle pravidel Pražské energetiky (PRE) je elektroměr povinně umístěn přímo na hranici pozemku, což zajišťuje přístup bez nutnosti vstupu na soukromý pozemek. Dvířka elektroměrového sloupku mohou být vyrobena z plastu nebo plechu, přičemž materiál musí splňovat požadavky na ochranu proti povětrnostním vlivům a zabránit neautorizovanému přístupu.
Elektroměrové a elektrické sloupky se liší podle typu instalace a účelu. U fotovoltaických elektráren je nezbytné zvolit sloupek s dostatečnými rozměry a bezpečným přístupem pro kontrolu zařízení, jako jsou jističe s minimální zkratovou odolností 10 kA a HDO (hromadné dálkové ovládání). Správné umístění elektroměrového rozvaděče rovněž zahrnuje dodržení barevného značení vodičů podle platných norem platných od 1. 1. 2020, což výrazně usnadňuje servis a bezpečnostní kontroly.
Kam se správně umisťuje elektroměrový rozvaděč?
Elektroměrový rozvaděč musí být instalován na veřejně přístupném místě, typicky u vstupu na pozemek, aby byla zajištěna snadná dostupnost pro kontrolu, odečty a případnou údržbu bez nutnosti vstupu na soukromý pozemek. Distribuční společnosti, jako ČEZ, EG.D a PRE, vyžadují, aby elektroměrový rozvaděč byl umístěn tak, aby splňoval jejich specifické požadavky na přístupnost a bezpečnost. PRE například striktně požaduje umístění elektroměru na hranici pozemku, jinak musí být rozvaděč přesunut.
Tip: Při plánování umístění elektroměrového sloupku zvažte nejen přístupnost pro distribuční společnost, ale i prostor pro instalaci dalších zařízení, jako jsou jističe 10 kA a HDO, které jsou nezbytné zejména u fotovoltaických elektráren. Dodržení těchto pravidel minimalizuje nutnost pozdějších úprav a zajišťuje bezpečný provoz.
Instalace a údržba elektroměrových sloupků
Instalace elektroměrových sloupků vyžaduje přesné dodržení technologických postupů a provedení licencovaným pracovníkem s platnou odbornou kvalifikací. Správná montáž a pravidelná údržba sloupku zajistí bezpečný provoz, ochranu před poškozením a prodlouží životnost zařízení.
Návod na instalaci elektroměrového sloupku
Instalace elektroměrového sloupku začíná přípravou pevného a rovného podkladu, který musí být stabilní a odolný vůči povětrnostním vlivům. Následuje montáž izolantové desky z materiálu odolného do 80 °C, která zajišťuje bezpečné elektrické oddělení rozvaděče od konstrukce sloupku a minimalizuje riziko vzniku zkratů. Poté se upevní elektroměrový rozvaděč s požadovaným vybavením, například s modulem HDO a jističem s minimální zkratovou odolností 10 kA. Vodiče se připojují s dodržením barevného značení podle platných norem platných od 1. 1. 2020 a musí být označeny návlečkami s popisem. Instalaci smí provádět pouze licencovaný pracovník, který zajistí správné zapojení a provede závěrečnou revizi.
- Příprava podkladu – zpevnění a vyrovnání místa instalace podle technických požadavků distribuční společnosti
- Montáž izolantové desky – použití desky z izolantu s tepelnou odolností minimálně 80 °C
- Osazení elektroměrového rozvaděče – upevnění na sloupek s přihlédnutím k požadavkům na počet křížů (minimálně dva u ČEZ a PRE)
- Připojení vodičů – dodržení barevného značení vodičů a jejich označení návlečkami podle ČSN EN 60446
- Kontrola zapojení a revize – provedení odbornou osobou, ověření správné funkce jističů 10 kA a HDO modulu
Údržba a servis elektroměrových sloupků
Údržba elektroměrových sloupků je nezbytná pro dlouhodobě bezpečný a bezporuchový provoz. Pravidelně je nutné kontrolovat integritu izolace a pevnost dvířek rozvaděče, aby se zabránilo pronikání vlhkosti a prachu, které mohou způsobit zkrat nebo korozi. Dále je třeba ověřovat správné barevné značení vodičů a jejich popisy, které musí odpovídat aktuálním normám. Funkčnost jističů s minimální zkratovou odolností 10 kA a HDO modulu je klíčová pro ochranu elektrického obvodu. V případě elektroměrových sloupků pro fotovoltaické elektrárny je třeba zajistit bezpečný přístup pro servisní zásahy a pravidelně kontrolovat stav připojení krizového HDO.
- Kontrola izolace – pravidelné ověřování integrity izolantové desky a vodičů k prevenci elektrických zkratů
- Kontrola pevnosti dvířek – zajištění těsnosti a ochrany proti vniknutí vlhkosti a nečistot
- Ověření barevného značení vodičů – dodržení aktuálních elektroinstalačních norem a správné označení návlečkami
- Kontrola funkčnosti jističů 10 kA a HDO – zajištění spolehlivé ochrany obvodů a dálkového ovládání spotřebičů
- Pravidelný servis odborníkem – revize a údržba prováděná kvalifikovanou osobou podle platných předpisů
Tip: Častou chybou při montáži elektroměrových sloupků je nedostatečné upevnění izolantové desky nebo nesprávné barevné značení vodičů, což může vést k elektrickým zkratům a problémům při revizi. Proto je nezbytné, aby instalaci prováděl pouze kvalifikovaný elektrikář a aby byla provedena závěrečná odborná kontrola.
Náklady a ekonomické aspekty elektroměrových sloupků
Cena elektroměrového sloupku se v České republice pohybuje podle typu a vybavení v rozmezí 5 000 až 30 000 Kč. Náklady na úpravu nebo výměnu sloupku často zahrnují práce licencovaného pracovníka, protože instalace elektroměrového rozvaděče i připojení elektrických sloupků vyžaduje odbornou kvalifikaci a následnou revizi. Elektroměrový rozvaděč s podružnou částí, například pro fotovoltaickou elektrárnu, stojí přibližně 15 000 až 25 000 Kč včetně příslušenství jako jističe 10 kA a barevné značení vodičů.
Úpravy sloupků jsou časově i finančně náročné, často vyžadují koordinaci s distribuční společností a instalaci HDO (hromadného dálkového ovládání).
| Typ sloupku | Cena (Kč) | Poznámka |
|---|---|---|
| Základní elektroměrový | 5 000-10 000 | Pro rodinné domy |
| Elektroměrový rozvaděč s podružnou částí | 15 000-25 000 | Vhodný pro fotovoltaické elektrárny |
| Modernizovaný sloupek | 20 000-30 000 | S pokročilou ochranou a jističem |
Tip: Pro instalaci a úpravy elektroměrových sloupků vždy využijte služby licencovaného pracovníka kvůli bezpečnosti a zákonné povinnosti.
Modernizace a integrace elektroměrových sloupků s fotovoltaikou
Modernizace elektroměrových a elektrických sloupků je nezbytná pro bezpečné a efektivní provozování fotovoltaických elektráren a zavádění chytrého měření. V této sekci popisuji hlavní prvky, jako je krizové HDO a integrace relé, které umožňují splnit požadavky distribučních společností.
Krizové HDO a bezpečnost fotovoltaiky
Krizové HDO slouží k nouzovému odpojení fotovoltaické elektrárny při poruše nebo výpadku distribuční sítě. Tento prvek zajišťuje ochranu elektrických sloupků a elektroměrového rozvaděče a splňuje legislativní požadavky na bezpečnost. Instalace krizového HDO je povinná u většiny moderních FVE systémů a přispívá ke stabilitě elektrické sítě.
Integrace chytrého měření
Modernizace elektroměrových sloupků pro chytré měření zahrnuje instalaci relé a přípravu na dálkové ovládání spotřeby elektřiny. Chytré měření umožňuje přenos dat v reálném čase a efektivní správu odběru. Pro správný výběr elektroměrového sloupku pro fotovoltaickou elektrárnu je třeba zvážit kompatibilitu s HDO, jističe 10 kA a barevné značení vodičů.
- Zabezpečit přístupnost sloupku pro servis a revizi
- Použít materiály odolné vůči povětrnostním vlivům
- Implementovat standardizovaný elektroměrový rozvaděč podle ČSN a požadavků distribuční společnosti
Tip: Při výběru elektroměrového sloupku pro fotovoltaickou elektrárnu doporučuji zohlednit nejen typ zařízení, ale i možnosti budoucí modernizace pro chytré měření, což výrazně zvyšuje bezpečnost a úsporu nákladů na provoz.
Časté dotazy
Co je elektroměrový rozvaděč a jak funguje?
Elektroměrový rozvaděč slouží k měření spotřeby elektřiny a připojení zařízení; obsahuje elektroměr, jističe a vodiče barevně označené podle norem.
Kam je správné umístit elektroměrový sloupek?
Elektroměrový sloupek musí být umístěn na veřejně přístupném místě, ideálně na hranici pozemku, aby byl snadno dostupný pro odečet a servis.
Jaká je přibližná cena elektroměrového rozvaděče?
Cena základního elektroměrového sloupku se pohybuje mezi 3000 a 7000 Kč, s HDO a podružnou částí může stát 7000 až 15000 Kč.
Jaký je rozdíl mezi rozvodnicí a rozvaděčem?
Rozvodnice je menší elektroinstalační prvek pro rozdělení elektrických obvodů, rozvaděč je větší a slouží k měření a ochraně elektrických zařízení.
Kdo může provádět úpravy elektroměrových sloupků?
Úpravy a instalace elektroměrových sloupků musí provádět licencovaný pracovník příslušné distribuční společnosti.
Jaké jsou hlavní typy elektroměrových sloupků a jejich využití?
Existují typy jako pilířové, sloupkové a nástěnné elektroměrové rozvaděče, každý určený pro specifické instalace a potřeby.
Jaké technické normy musí splňovat elektroměrové sloupky podle ČEZ?
Elektroměrové sloupky musí splňovat normu ČSN EN 61439 a specifikace ČEZ, například minimální krytí IP44 a rozměry dle předpisů.
Jak probíhá instalace elektroměrového rozvaděče pilíře?
Instalace zahrnuje pevné ukotvení pilíře, připojení k distribuční síti a kontrolu ochranných prvků podle kroků výrobce.
Jak vybrat elektroměrový rozvaděč pro fotovoltaickou elektrárnu?
Je třeba zvolit rozvaděč s podporou dvousazbového měření a dostatečnou kapacitou pro připojení FV systému, například typ EGD.
Co je elektroměrový rozvaděč s podružnou částí a jaké jsou jeho výhody?
Tento rozvaděč kombinuje hlavní měření s podružným rozvodem, což umožňuje lepší rozdělení a kontrolu spotřeby v domácnosti.
Jaké jsou nejčastější chyby při montáži elektroměrových sloupků?
Mezi chyby patří nesprávné ukotvení, nedodržení minimálních vzdáleností a nedostatečné uzemnění, což může ohrozit bezpečnost.
Jak modernizovat elektroměrové sloupky pro chytré měření?
Modernizace zahrnuje instalaci digitálních elektroměrů a kompatibilních rozvaděčů s možností dálkového odečtu a řízení.
Jak legislativa ovlivňuje instalaci elektroměrových sloupků v ČR?
Česká legislativa vyžaduje dodržování vyhlášky č. 50/1978 Sb. a technických norem, které stanovují podmínky bezpečnosti a umístění.
Jaká je průměrná cena elektroměrového sloupku pro rodinný dům?
Cena se pohybuje mezi 8 000 až 15 000 Kč v závislosti na typu a vybavení rozvaděče.
Jaké jsou požadavky na umístění elektroměrového sloupku na pozemku?
Sloupek musí být umístěn na přístupném místě, ve výšce 1,5 až 2 metry, s minimální vzdáleností 1 metr od staveb.
Jak ovlivňuje elektroměrový sloupek bezpečnost připojení fotovoltaické elektrárny?
Správně navržený sloupek zajišťuje adekvátní ochranu před přepětím a zkraty, což je klíčové pro bezpečný provoz FV systému.
Jaký je rozdíl mezi elektroměrovým sloupkem a elektrickým sloupkem?
Elektroměrový sloupek slouží k měření a rozvodu elektřiny, zatímco elektrický sloupek je nosná konstrukce pro vedení elektrických kabelů.
Jaká je údržba elektroměrových sloupků a jak často se provádí?
Údržba zahrnuje kontrolu těsnosti, izolace a upevnění, doporučená frekvence je jednou za 2 roky nebo dle pokynů distributora.
