Správné schéma a hydraulické zapojení tepelného čerpadla s akumulační nádrží zásadně ovlivňuje efektivitu celého topného systému. Akumulační zásobník umožňuje optimalizovat provoz oběhového čerpadla a zvyšuje topný faktor COP, což vede k úsporám energie a stabilnějšímu dodávání tepla. Detailní pochopení těchto vazeb pomáhá zajistit spolehlivý a dlouhodobý provoz zařízení.
Nejpodstatnější body
- Tepelné čerpadlo ohřívá vodu na 55-75 °C s topným faktorem kolem 3 (COP).
- Akumulační nádrž hydraulicky odděluje otopnou soustavu od tepelného čerpadla a zabraňuje častému spínání, ideálně méně než 3× za hodinu.
- Optimální objem akumulační nádrže závisí na objemu vody v otopné soustavě a doporučení výrobce.
- Minimální vzdálenost mezi studněmi u zemních vrtů je 15 m, přičemž se provádí čerpací zkouška.
- Akumulační nádrž by měla být umístěna v místnosti s teplotou 5-45 °C bez nadměrné vlhkosti pro prodloužení životnosti.
Funkce a význam akumulační nádrže v systému s tepelným čerpadlem
Akumulační nádrž v systému s tepelným čerpadlem slouží jako zásobník vody ohřáté na teplotu 55-75 °C a zároveň hydraulicky odděluje otopnou soustavu od tepelného čerpadla. Tento zásobník zabraňuje častému spínání tepelného čerpadla, které by mohlo přesáhnout tři sepnutí za hodinu, čímž zvyšuje životnost zařízení a stabilizuje topný faktor COP. Akumulační zásobník zároveň umožňuje efektivní kombinaci s dalšími zdroji tepla, například s kotlem nebo solárním systémem.
Hydraulické zapojení akumulační nádrže zajistí oddělení oběhového čerpadla tepelného čerpadla od otopné soustavy, což minimalizuje tlakové rázy a zlepšuje regulaci teploty vody v nádrži. V praxi to znamená, že tepelné čerpadlo pracuje v optimálním režimu a zároveň se snižují tepelné ztráty objektu díky správné akumulaci tepla.
- akumulační nádrž uchovává teplo pro plynulý provoz
- hydraulicky odděluje okruhy a snižuje tlakové rázy
- omezuje počet spínání tepelného čerpadla pro vyšší životnost
- zvyšuje efektivitu provozu a topný faktor COP
- umožňuje snadné doplnění dalších zdrojů tepla do systému
Tip: Optimální teplota vody v nádrži by měla být nastavena podle tepelných ztrát objektu a typu topné soustavy, aby se minimalizovaly provozní náklady a maximalizovala životnost tepelného čerpadla.
Jak funguje akumulační nádrž v systému s tepelným čerpadlem
Akumulační nádrž ukládá vyrobené teplo a vyrovnává rozdíly mezi výkonem tepelného čerpadla a okamžitou spotřebou tepla v domě.
Jak správně zapojit akumulační nádrž k tepelnému čerpadlu
Pro správné zapojení akumulační nádrže k tepelnému čerpadlu je nezbytné detailně porozumět hydraulickému schématu a funkci jednotlivých komponent. Níže uvádíme nejčastější zapojení s přesnými údaji o oběhových čerpadlech, trojcestných ventilech a variantách bez ventilu, které optimalizují provoz systému a prodlužují životnost zařízení.
Základní schéma s dvěma okruhy
Hydraulické zapojení sestává ze dvou samostatných okruhů. Primární okruh propojuje tepelné čerpadlo s akumulační nádrží a obsahuje oběhové čerpadlo s výkonem přizpůsobeným průtoku 0,5 až 1,5 m³/h, které zajišťuje cirkulaci vody mezi zdrojem tepla a zásobníkem. Sekundární okruh je vybaven vlastním oběhovým čerpadlem, které distribuuje ohřátou vodu do otopné soustavy s nastaveným průtokem podle tepelných ztrát objektu (typicky 1,0-2,0 m³/h). Oba okruhy pracují synchronně, aby se minimalizovalo časté spínání čerpadla (méně než 3 sepnutí za hodinu) a optimalizoval přenos tepla.
Použití trojcestného ventilu a jeho řízení
Trojcestný ventil s motorem řízeným podle teploty vody v nádrži reguluje směr průtoku mezi primárním a sekundárním okruhem. Ventil je umístěn na výstupu z akumulační nádrže a umožňuje plynulé přepínání mezi ohřevem vody a distribucí do topení. Pro správnou funkci je nutné synchronizovat ovládání ventilu s oběhovými čerpadly, aby nedocházelo k sepnutí čerpadla při uzavřeném ventilu, což by vedlo k přetížení a zvýšeným tepelným ztrátám. Doporučená doba odezvy ventilu je do 10 sekund, aby byla zachována stabilita teploty v systému.
Alternativní zapojení bez ventilu TV
Hydraulický zkrat představuje variantu, kdy je akumulační nádrž zapojena přímo bez použití trojcestného ventilu. Toto řešení eliminuje potřebu řízení ventilu a snižuje počet potenciálních poruch. Nevýhodou je však menší přesnost regulace teploty vody v nádrži, což může snížit topný faktor COP tepelného čerpadla a mírně zvýšit tepelnou ztrátu objektu. Doporučuje se u systémů s nízkým tepelným výkonem a tam, kde je možné akceptovat mírné kolísání teploty v otopné soustavě.
| Komponenta | Funkce | Umístění |
|---|---|---|
| Akumulační nádrž | Akumulace tepla, hydraulické oddělení okruhů | Mezi tepelným čerpadlem a otopnou soustavou |
| Oběhové čerpadlo | Cirkulace vody v primárním a sekundárním okruhu | V potrubí primárního i sekundárního okruhu |
| Trojcestný ventil | Řízení směru a teploty vody mezi okruhy | Na výstupu z akumulační nádrže |
Tip: Při instalaci věnujte pozornost sladění řízení oběhových čerpadel a trojcestného ventilu, aby nedocházelo k přetékání nebo neefektivnímu ohřevu. Elektrické schéma zapojení musí vždy zpracovat kvalifikovaný odborník podle platné ČSN, s ohledem na bezpečnost a požadavky na revizi elektroinstalace.
Typy zapojení tepelných čerpadel s akumulačními nádržemi
Jaké jsou různé typy zapojení akumulační nádrže k tepelnému čerpadlu
Typy zapojení tepelných čerpadel s akumulačními nádržemi závisí na technologii zdroje tepla a požadavcích topného systému. Monobloková tepelná čerpadla představují uzavřenou jednotku s integrovaným chladicím okruhem, kterou lze hydraulicky propojit s akumulační nádrží vybavenou vnitřním smaltovaným zásobníkem pro přípravu teplé užitkové vody. Tento způsob umožňuje stabilizaci teploty vody v nádrži v rozmezí 55 až 75 °C a optimalizuje topný faktor COP, který u moderních zařízení dosahuje hodnoty kolem 3.

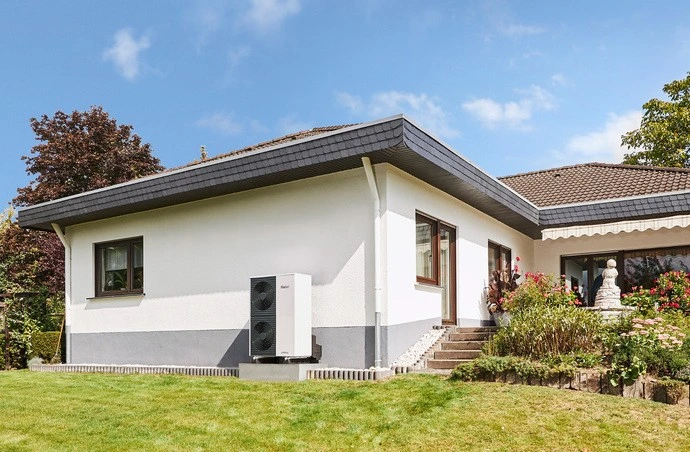

U systémů vzduch-voda se akumulační nádrž zapojuje do okruhu s oběhovým čerpadlem, které zajišťuje cirkulaci vody mezi tepelným čerpadlem a nádrží. Hydraulické zapojení musí respektovat potřebu oddělení primárního a sekundárního okruhu, často pomocí dvou oběhových čerpadel nebo trojcestného ventilu. Správné řízení oběhu zabraňuje častému spínání tepelného čerpadla, které by mohlo překročit tři sepnutí za hodinu, a tím prodlužuje životnost zařízení.
Voda-voda systémy vyžadují specifické hydraulické řešení kvůli připojení k vrtu nebo studni. Akumulační nádrž zde slouží jako zásobník tepla a hydraulické oddělení, umožňuje také integraci dalších zdrojů, například solárních kolektorů nebo krbových vložek. Minimální vzdálenost mezi studněmi je 15 metrů, přičemž výkon vrtu se ověřuje čerpací zkouškou. Tepelné toky z vrtu se pohybují mezi 30 až 100 W/m v závislosti na geologických podmínkách.
Kombinované zapojení s více zdroji tepla vyžaduje akumulační nádrž s více vstupy a výstupy, která umožňuje řízení přebytků tepla z různých zařízení. Například solární kolektory dodávají teplo v letním období, zatímco krbová vložka může přispět k vytápění v přechodném období. V takových systémech je klíčové správné hydraulické zapojení a instalace ventilu trojcestného nebo více oběhových čerpadel pro optimální distribuci tepla.
Speciální schémata zapojení zahrnují ohřev bazénové vody. Akumulační nádrž zde funguje jako mezikus mezi tepelným čerpadlem a bazénovým okruhem, čímž umožňuje stabilní dodávku teplé vody s teplotou přizpůsobenou potřebám bazénu. Tento způsob zvyšuje účinnost ohřevu a snižuje tepelnou ztrátu systému.
Pro správný provoz je nezbytné zvolit vhodné oběhové čerpadlo s výkonem odpovídajícím hydraulickému odporu systému a objemu akumulační nádrže. Nevhodné zapojení může vést k tepelným ztrátám, zvýšené spotřebě energie a snížení životnosti tepelného čerpadla. Doporučuje se také instalace filtrů a pravidelná údržba nádrže, včetně kontroly anodové tyče a čištění usazenin vodního kamene, které negativně ovlivňují přenos tepla.
| Typ zapojení | Charakteristika | Doporučené parametry |
|---|---|---|
| Monoblok + akumulační nádrž | Integrovaný systém s hydraulickým oddělením; teplota vody 55-75 °C | COP ≈ 3; objem nádrže dle výrobce |
| Vzduch-voda + nádrž | Oběhová čerpadla nebo trojcestný ventil pro řízení okruhů; omezení sepnutí | Max. 3 sepnutí/hod; řízení ventilů synchronizované |
| Voda-voda + nádrž | Připojení k vrtu/studni; hydraulické oddělení; možnost kombinace zdrojů | Vrt ≥ 15 m od sebe; výkon vrtu 30-100 W/m |
| Kombinované zdroje | Více vstupů do nádrže; řízení přebytků tepla z kolektorů, krbů a čerpadel | Víceoběhová čerpadla; trojcestné ventily |
| Ohřev bazénu | Mezikus pro stabilní ohřev bazénové vody; optimalizace teploty a spotřeby | Teplota vody přizpůsobena bazénu; minimalizace tepelných ztrát |
Tip: Pro dosažení maximální účinnosti systému s akumulační nádrží doporučuji konzultovat objem zásobníku s výrobcem tepelného čerpadla a zajistit hydraulické oddělení okruhů pomocí vhodně dimenzovaných oběhových čerpadel nebo trojcestných ventilů.
Optimalizace velikosti akumulační nádrže pro různé typy tepelných čerpadel
Velikost akumulační nádrže je klíčová pro správné hydraulické zapojení tepelného čerpadla a ovlivňuje jeho účinnost systému i životnost. Optimální objem nádrže by měl odpovídat tepelným ztrátám objektu a objemu vody v otopné soustavě, čímž se dosahuje lepšího topného faktoru COP a stabilní teploty vody v nádrži.
Doporučené objemy podle typu otopné soustavy
Objem akumulační nádrže závisí na typu otopné soustavy. Pro nízkoteplotní otopné soustavy, například podlahové vytápění, se doporučují zásobníky o objemu 200 až 500 litrů. U vysokoteplotních soustav, například radiátorů, je vhodné použít větší nádrže v rozmezí 500 až 1000 litrů. Správný objem zajistí dostatečnou akumulaci tepla a vyrovnání tepelných výkyvů.
| Typ otopné soustavy | Doporučený objem akumulační nádrže |
|---|---|
| Nízkoteplotní (podlahové) | 200-500 l |
| Vysokoteplotní (radiátory) | 500-1000 l |
| Kombinovaný systém | 400-800 l |
Vliv velikosti nádrže na životnost a účinnost
Správná velikost akumulační nádrže omezuje časté spínání oběhového čerpadla, což prodlužuje životnost tepelného čerpadla a jeho komponent. Rovnoměrná teplota vody v nádrži minimalizuje riziko tvorby vodního kamene a tepelných ztrát objektu, čímž zlepšuje topný faktor COP a celkovou účinnost systému. Optimalizace zapojení akumulační nádrže s tepelným čerpadlem je proto klíčová pro dlouhodobý provoz.
Provozní parametry a vliv akumulační nádrže na tepelná čerpadla
Provozní parametry a vliv akumulační nádrže na tepelná čerpadla jsou klíčové pro optimalizaci výkonu a životnosti celého systému. Akumulační zásobník upravuje hydraulické zapojení a umožňuje stabilnější provoz ve vztahu k tepelným ztrátám objektu.
Provozní teploty a topný faktor
Tepelné čerpadlo běžně ohřívá vodu v rozsahu 55-75 °C, přičemž dosahuje topného faktoru COP přibližně 3, což značí poměr vyrobeného tepla k elektrické energii. Vyšší teplota vody v nádrži snižuje účinnost, proto je nutné volit optimální provozní teplotu podle typu topného systému. Stabilní teplota a správné hydraulické zapojení s oběhovým čerpadlem podporují tepelnou účinnost.
| Parametr | Hodnota | Vliv na systém |
|---|---|---|
| Provozní teplota | 55-75 °C | Ovlivňuje topný faktor COP |
| Topný faktor (COP) | cca 3 | Vyšší hodnota znamená vyšší účinnost |
| Teplota vody v nádrži | Variabilní | Zásadní pro tepelnou ztrátu objektu |
Dopady typů akumulačních nádrží na účinnost a životnost
Typ akumulační nádrže ovlivňuje nejen účinnost, ale i životnost tepelného čerpadla. Ocelové nádrže s vnitřní ochrannou vrstvou lépe odolávají korozi, čímž snižují riziko poruch. Plastové nebo smaltované nádrže mají menší tepelnou setrvačnost, což může vést k častějšímu spínání čerpadla. Správná údržba akumulační nádrže je proto nezbytná pro dlouhodobý provoz.
Tip: Pro snížení tepelných ztrát a prodloužení životnosti se doporučuje pravidelná kontrola a čištění akumulačního zásobníku.
Údržba a bezpečnostní opatření u akumulačních nádrží s tepelnými čerpadly
Údržba akumulační nádrže a bezpečnostní opatření patří k základním krokům pro spolehlivý provoz tepelného čerpadla s akumulačním zásobníkem. Správná péče prodlužuje životnost zařízení a snižuje riziko poruch, které často souvisejí s tvorbou vodního kamene a typickými chybami při zapojení tepelného čerpadla s akumulační nádrží.
Kontrola a čištění filtru a anody
Filtr hydraulického zapojení je nutné čistit při prvním spuštění systému a poté pravidelně, minimálně jednou ročně, aby se zabránilo usazování nečistot a naplavenin, které mohou poškodit oběhové čerpadlo nebo snížit průtok. Anodová tyč, která chrání vnitřní smaltovanou nádobu akumulační nádrže před korozí, by měla být kontrolována každé 2 roky a v případě opotřebení vyměněna. Nedostatečná ochrana anodou vede k rychlejší korozi a zkrácení životnosti nádrže.
Bezpečnostní prvky a ochrana systému
Bezpečnostní prvky zahrnují ochranu proti přehřátí vody nad 75 °C a proti zamrznutí, což je nezbytné zejména v chladných měsících pro zachování provozních parametrů a minimalizaci tepelných ztrát objektu. Instalace bezpečnostního ventilu s nastavením na tlak 3 bar zajišťuje ochranu proti přetlaku v nádrži. Správné elektrické schéma zapojení tepelného čerpadla s akumulační nádrží zahrnuje také kontrolu funkčnosti termostatů a čidel teploty, která umožňují optimální řízení topného faktoru COP a zabraňují přetížení systému.
- Pravidelná vizuální kontrola stavu anodové tyče a její výměna po 2-3 letech
- Čištění filtru hydraulického okruhu při prvním spuštění a následně alespoň jednou ročně
- Kontrola a testování bezpečnostního ventilu s tlakem nastaveným na 3 bar
- Zajištění antifrostové ochrany v potrubí a nádrži, zejména při teplotách pod 5 °C
Tip: Doporučuji svěřit údržbu akumulační nádrže a kontrolu bezpečnostních prvků kvalifikovanému odborníkovi, který zároveň ověří správnost hydraulického zapojení a elektrického schématu. To minimalizuje riziko chyb, které mohou vést k častému spínání čerpadla nebo poškození systému.
Časté dotazy k zapojení tepelného čerpadla s akumulační nádrží
Otázka: Jak zapojit akumulační nádrž k tepelnému čerpadlu?
Akumulační zásobník se zapojuje hydraulicky pomocí dvou okruhů s oběhovými čerpadly a trojcestným ventilem, který reguluje teplotu vody v nádrži a tok do otopné soustavy.
Otázka: Jak správně zapojit tepelné čerpadlo s akumulační nádrží?
Správné zapojení vyžaduje hydraulické oddělení, instalaci oběhových čerpadel, přesné řízení ventilů a zabezpečovací prvky k ochraně proti přehřátí a zamrznutí.
Otázka: Jak funguje akumulační nádrž v systému s tepelným čerpadlem?
Akumulační nádrž funguje jako zásobník tepla, který vyrovnává tepelnou ztrátu objektu a omezuje časté spínání čerpadla, čímž zvyšuje topný faktor COP a prodlužuje životnost zařízení.
Otázka: Vyplatí se akumulační nádrž k tepelnému čerpadlu?
Ano, nádrž optimalizuje provozní parametry, snižuje počet cyklů čerpadla a pomáhá dosáhnout vyšší účinnosti systému i úspor energie.
Otázka: Jaké jsou typické chyby při zapojení tepelného čerpadla s akumulační nádrží?
Časté chyby zahrnují nesprávné sladění řízení ventilů, nevhodnou velikost nádrže a umístění v prostorách s vysokou vlhkostí, což může ovlivnit výkon i životnost.
Otázka: Jaké komponenty jsou potřeba pro zapojení akumulační nádrže k tepelnému čerpadlu?
Potřebujete oběhová čerpadla, trojcestný ventil, filtr, bezpečnostní ventily a správně dimenzovaný akumulační zásobník odpovídající tepelným ztrátám objektu.
Otázka: Jak optimalizovat velikost akumulační nádrže?
Objem nádrže by měl pokrývat 50-70 % tepelné ztráty objektu, přičemž přesné dimenzování závisí na objemu otopné soustavy a provozních parametrech.
Otázka: Jak často je potřeba kontrolovat a čistit akumulační nádrž?
Filtr je nutné čistit při prvním spuštění a poté dle provozu, nádrž a anodu doporučuji kontrolovat každý druhý rok kvůli korozi a usazeninám.
Otázka: Jaká je provozní teplota tepelného čerpadla?
Optimální teplota vody v nádrži se pohybuje mezi 55-75 °C, což vyhovuje většině otopných systémů a zajišťuje efektivní provoz.
Otázka: Jak zajistit bezpečnost systému s akumulační nádrží?
Zabezpečte ochranu proti přehřátí a zamrznutí, instalujte bezpečnostní ventily a pravidelně kontrolujte filtry a anody, aby nedocházelo k poškození.
Otázka: Jak zapojit tepelné čerpadlo k ústřednímu topení s akumulační nádrží?
Hydraulické zapojení vyžaduje oddělení oběhů, použití oběhových čerpadel a řízení trojcestným ventilem, který optimalizuje teplotu vody pro topný systém.
Otázka: Jak připojit akumulační nádrž k monoblokovému tepelnému čerpadlu?
Monoblokové čerpadlo se připojuje přes primární okruh s oběhovým čerpadlem a regulací, která umožňuje efektivní využití akumulovaného tepla.
Otázka: Jaké jsou výhody zapojení akumulační nádrže?
Výhody zahrnují vyšší topný faktor COP, omezení častých spínání čerpadla, možnost kombinace s dalšími zdroji tepla a prodloužení životnosti celého systému.
Otázka: Jaké je doporučené umístění akumulační nádrže?
Nádrž instalujte v místnosti s teplotou 5-45 °C a nízkou vlhkostí, mimo koupelny a prostory se sezónní obývaností, aby se minimalizovalo riziko koroze.
Otázka: Jaké jsou možné chyby při svépomocném zapojení?
Nesprávné dimenzování, chybějící bezpečnostní prvky a špatná koordinace ventilů mohou vést ke snížení efektivity a zkrácení životnosti zařízení.
Tip: V případě pochybností o správném schématu zapojení tepelného čerpadla s akumulační nádrží doporučuji konzultaci s odborníkem, který zajistí bezpečnou a efektivní instalaci.
