Kabel CYKY 4×16 patří mezi nejpoužívanější vodiče v elektroinstalacích díky své vysoké nosnosti a odolnosti. Jeho technické parametry, jako zatížení, průměr a hmotnost, určují správné využití v různých typech rozvodů. Orientace v těchto údajích pomáhá zajistit bezpečnou a efektivní instalaci.
⭐ Zásadní body
- Kabel CYKY 4×16 má průřez vodičů 16 mm² a tři fázové vodiče plus jeden ochranný podle normy ČSN 33 0166 ed.2.
- Jmenovité napětí kabelu je 450/750 V, s proudovou zatížitelností až 108,8 A v zemi a doporučeným jištěním 63 A.
- Minimální poloměr ohybu kabelem je 60-110 mm a provozní teplota se pohybuje od -35 °C do +70 °C.
- Kabel je určen pro pevné uložení v elektroinstalacích v budovách i v zemi, vhodný pro třífázové rozvody TN-C-S.
- Rozdíl mezi CYKY-J a CYKY-O je v přítomnosti ochranného vodiče, CYKY-J jej obsahuje, CYKY-O nikoliv.
Co je kabel CYKY 4×16 a jeho základní technické parametry

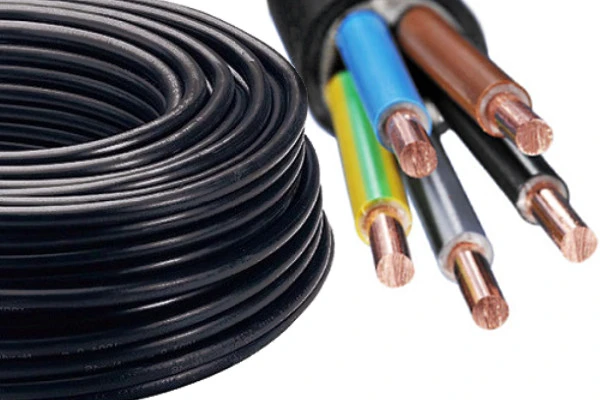

Kabel CYKY 4×16 je čtyřžilový instalační kabel určený pro pevné uložení v elektroinstalacích s jmenovitým napětím 450/750 V. Má měděné jádro s průřezem vodiče 16 mm², které je izolováno PVC materiálem, zajišťujícím mechanickou ochranu i elektrickou bezpečnost. Barevné značení vodičů odpovídá normě ČSN 33 0166 ed. 2, přičemž jednotlivé žíly jsou vyvedeny v barvách modré, hnědé, žlutozelené a černé.
Maximální proudová zatížitelnost kabelu CYKY 4×16 dosahuje až 108,8 A, což ho předurčuje pro vedení vyšších proudových odběrů v domácích i průmyslových rozvodech. Minimální poloměr ohybu tohoto kabelu se pohybuje mezi 60 a 110 mm, což je důležité při pokládce a ohýbání v instalacích. Hmotnost kabelu CYKY 4×16 se pohybuje mezi 0,857 a 0,93 kg na metr, přičemž průměr kabelu je cca 18 mm.
Technické parametry kabelu CYKY 4×16
| Parametr | Hodnota |
|---|---|
| Počet žil | 4 |
| Průřez vodiče | 16 mm² |
| Materiál jádra | Měď |
| Izolace | PVC |
| Jmenovité napětí | 450/750 V |
| Proudová zatížitelnost | až 108,8 A |
| Minimální poloměr ohybu | 60-110 mm |
| Hmotnost na metr | 0,857-0,93 kg |
| Průměr kabelu | cca 18 mm |
Tip: Správné dimenzování kabelu CYKY 4×16 podle zatížení a délky trasy je klíčové pro bezpečnost a spolehlivost elektroinstalace.
Použití kabelu CYKY 4×16 v různých typech elektroinstalací
Použití kabelu CYKY 4×16 v rodinných domech
Kabel CYKY 4×16 je určen pro pevné uložení v elektroinstalacích rodinných domů s napětím 450/750 V, typicky v třífázových rozvodech TN-C-S. Instalace probíhá v instalačních lištách, PVC trubkách, žlabech nebo pod omítkou, kde kabel splňuje požadavky na mechanickou ochranu a odolnost. Díky plnému měděnému jádru o průřezu 16 mm² zajišťuje kabel proudovou zatížitelnost 80-83,9 A ve vzduchu, což umožňuje spolehlivý přenos elektrické energie pro domácí spotřebiče i vytápění. Minimální poloměr ohybu 60-110 mm je nutné respektovat, aby nedošlo k poškození vodičů během instalace.
Použití kabelu CYKY 4×16 v průmyslových objektech
V průmyslových objektech kabel CYKY 4×16 slouží pro pevné uložení třífázových rozvodů TN-C-S, často v zemi, v ochranných žlabech nebo v instalačních lištách a trubkách s mechanickou ochranou. Kabel zvládá proudovou zatížitelnost až 105-108,8 A při uložení v zemi, což odpovídá vyšším odběrům elektrické energie v průmyslových provozech. Vnější průměr 18-18,6 mm a hmotnost kolem 0,9 kg/m umožňují manipulaci a montáž podle platných ČSN norem. Kabel je vhodný i pro instalace vystavené povětrnostním vlivům díky UV stabilnímu plášti.
- Uložení kabelu v instalačních lištách, PVC trubkách nebo žlabech
- Použití ve vnitřních i venkovních rozvodech, včetně přímého uložení v zemi
- Vhodný pro třífázové rozvody s napětím 450/750 V a proudovou zatížitelností až 108,8 A
- Dodržení minimálního poloměru ohybu 60-110 mm pro zachování integrity vodičů
Tip: Pro instalaci kabelu CYKY 4×16 v místech s rizikem mechanického poškození vždy použijte ochranné trubky nebo žlaby a dodržujte doporučené minimální poloměry ohybu, aby byla zajištěna dlouhodobá bezpečnost a spolehlivost elektroinstalace.
Rozdíl mezi kabely CYKY-J a CYKY-O a další varianty
Rozdíl mezi kabely CYKY-J a CYKY-O
Kabel CYKY-J obsahuje čtyři vodiče s plným měděným jádrem, z nichž tři jsou fázové a jeden ochranný vodič PE (zelenožlutý), který splňuje požadavky normy ČSN 33 0166 ed.2 pro sítě TN-C-S. Tento ochranný vodič zajišťuje bezpečné uzemnění a snižuje riziko úrazu elektrickým proudem. Kabel CYKY-O postrádá ochranný vodič PE a používá se v instalacích, kde není požadováno uzemnění, například v některých jednofázových nebo speciálních aplikacích. Volba mezi CYKY-J a CYKY-O závisí na platných normách a bezpečnostních požadavcích konkrétní elektroinstalace.
Další varianty kabelů a jejich použití
Vedle základních typů CYKY-J a CYKY-O existují další varianty s odlišnou konstrukcí a určením. Kabel CYKYLo má plášť s nízkým obsahem halogenů, což snižuje množství toxických a korozivních emisí při požáru, a je proto vhodný do veřejných budov a prostor s přísnými požadavky na požární bezpečnost. Kabel CYSY má zvýšenou mechanickou odolnost díky speciální izolaci a plášti, což jej předurčuje pro průmyslové a venkovní instalace s vyšším mechanickým namáháním. Kabel CYLY se vyznačuje chemickou odolností izolace, což umožňuje použití v agresivních prostředích, například v chemickém průmyslu nebo v místech s výskytem olejů a tuků.
| Typ kabelu | Ochranný vodič | Speciální vlastnost | Použití |
|---|---|---|---|
| CYKY-J | Ano (PE) | Standardní PVC izolace a plášť | Třífázové rozvody v sítích TN-C-S, běžné elektroinstalace |
| CYKY-O | Ne | Standardní PVC izolace a plášť | Instalace bez požadavku na ochranný vodič, jednofázové rozvody |
| CYKYLo | Ano | Plášť s nízkým obsahem halogenů | Veřejné budovy, prostory s požadavky na omezení škodlivin při požáru |
| CYSY | Ano | Zvýšená mechanická odolnost izolace a pláště | Průmyslové instalace, venkovní prostředí s mechanickým namáháním |
| CYLY | Ano | Chemicky odolná izolace | Speciální aplikace v agresivních chemických prostředích |
Tip: Při výběru kabelu vždy respektujte požadavky na uzemnění a prostředí, ve kterém bude kabel instalován. Použití kabelu bez ochranného vodiče v instalacích vyžadujících PE vodič může vést k porušení bezpečnostních předpisů a zvýšenému riziku úrazu.
Technické parametry a bezpečnostní normy kabelu CYKY 4×16
Kabel CYKY 4×16 splňuje normu ČSN 34 7411, která zajišťuje jeho vhodnost pro pevné instalace v budovách. Tento instalační kabel CYKY disponuje certifikátem EZÚ, potvrzujícím jeho bezpečnost a kvalitu. Třída reakce na oheň Eca odpovídá evropským standardům, které minimalizují nebezpečí šíření požáru. Provozní teplota kabelu se pohybuje od -35 °C do +70 °C, což zajišťuje spolehlivost i v náročných podmínkách.
Doporučené jištění pro kabel CYKY 4×16 je 63 A, přičemž jeho maximální proudová zatížitelnost dosahuje až 108,8 A v zemi. Tyto hodnoty jsou klíčové pro bezpečný a efektivní provoz elektroinstalace. Kabel CYKY-J 4×16 má obdobné parametry, liší se pouze konstrukcí živých vodičů.
| Parametr | Hodnota | Norma / certifikát |
|---|---|---|
| Norma | ČSN 34 7411 | |
| Certifikát | EZÚ | |
| Třída reakce na oheň | Eca | ČSN EN 60332-1-2 |
| Provozní teplota | -35 °C až +70 °C | |
| Doporučené jištění | 63 A | |
| Proudová zatížitelnost | 108,8 A (v zemi) |
Postupy správné instalace a montáže kabelu CYKY 4×16
Příprava instalace
Před zahájením instalace kabelu CYKY 4×16 je nezbytné zajistit, aby teplota prostředí nepoklesla pod +5 °C, což odpovídá minimální teplotě pro manipulaci a pokládku kabelu. Podklad musí být pevný, suchý a zbavený ostrých předmětů, které by mohly poškodit plášť kabelu. Před vlastní montáží proveďte vizuální kontrolu kabelu CYKY 4×16 na mechanické poškození a ověřte jeho technické parametry, zejména průměr (18-18,6 mm) a hmotnost (0,857-0,93 kg/m), které ovlivňují manipulaci a volbu upevňovacích prvků.
Instalace ve vlhkých a chemicky namáhaných prostředích
Pro instalaci kabelu CYKY 4×16 ve vlhkých prostorách nebo v prostředí s chemickým zatížením je povinné použít ochranné trubky z materiálů odolných vůči vlhkosti a chemikáliím, například PVC nebo HDPE. Tím se zabrání degradaci pláště kabelu a zajistí dlouhodobá spolehlivost elektroinstalace. Dodržte minimální poloměr ohybu 60-110 mm, který zabraňuje mechanickému poškození plného měděného jádra. Kabel lze uložit přímo do země, betonových konstrukcí, instalačních lišt či žlabů, vždy však s odpovídající ochranou proti mechanickému namáhání.
Spojování a ukončování kabelu CYKY 4×16
Spojování kabelu CYKY 4×16 musí probíhat za použití certifikovaných spojek a svorek vhodných pro průřez 16 mm². Při spojování dodržujte správný postup: odizolujte vodiče na délku odpovídající typu spojky, dbejte na pevné utažení svorek a izolujte spoj vhodnou elektroizolační páskou nebo smršťovací bužírkou. Ukončení kabelu musí být provedeno tak, aby nedošlo k mechanickému poškození izolace nebo vodičů a aby byla zachována ochrana proti vlhkosti. Nesprávné spojení může vést k přehřívání, zkratu nebo selhání elektroinstalace.
Kontrola a bezpečnost
Před zahájením jakýchkoli prací na elektroinstalaci vždy odpojte zdroj napájení a ověřte beznapěťový stav vhodným zkoušečem napětí podle ČSN 33 2000-6. Kontrola mechanické ochrany kabelu CYKY 4×16 zahrnuje pravidelnou vizuální inspekci upevnění, stav pláště a dodržení minimálního poloměru ohybu. Nedodržení těchto pravidel může vést k poškození izolace, zvýšenému riziku zkratu a selhání systému. Po dokončení instalace proveďte funkční zkoušku a revizi elektroinstalace oprávněnou osobou.
- Kontrola materiálu – ověřte technické parametry, průměr a stav kabelu CYKY 4×16 před instalací
- Výběr vhodného uložení – zvolte způsob pokládky podle prostředí (v zemi, v trubkách, pod omítkou) s ohledem na chemické a mechanické zatížení
- Dodržení poloměru ohybu – respektujte minimální poloměr 60-110 mm pro ochranu měděného jádra kabelu
- Použití mechanické ochrany – instalujte ochranné trubky nebo lišty v místech s rizikem mechanického poškození
- Správné spojování a ukončení – použijte certifikované spojky a postupy pro bezpečné a trvanlivé propojení vodičů
- Bezpečnostní kontrola – vždy odpojte zdroj, ověřte beznapěťový stav a po dokončení instalace proveďte revizi elektroinstalace
Tip: Nejčastější chybou při instalaci kabelu CYKY 4×16 je nedodržení minimálního poloměru ohybu a absence mechanické ochrany v exponovaných místech, což vede k poškození izolace a zvýšenému riziku zkratu elektroinstalace.
Doporučené jištění a proudová zatížitelnost kabelu CYKY 4×16
Proudová zatížitelnost kabelu CYKY-J 4×16 dosahuje 80 až 83,9 A při uložení ve vzduchu a až 105 až 108,8 A při uložení v zemi. Pro bezpečný provoz se doporučuje jištění 50 A pro vzdušné uložení a 63 A pro kabel uložený v zemi. Elektroinstalace kabel CYKY 4×16 tak vyžaduje přizpůsobit jištění podle způsobu uložení a délky kabelu.
Délka kabelu významně ovlivňuje úbytek napětí v rozvodu, který nesmí překročit normované hodnoty. Tento úbytek je úměrný délce trasy a průřezu vodičů, proto je nutné jej správně zohlednit v projektové dokumentaci. Přesné stanovení jištění i proudového zatížení zajistí bezpečnou a spolehlivou instalaci.
| Uložení kabelu | Proudová zatížitelnost (A) | Doporučené jištění (A) |
|---|---|---|
| Ve vzduchu | 80-83,9 | 50 |
| V zemi | 105-108,8 | 63 |
| Standardní délka | dle projektu | dle délky kabelu |
Časté dotazy kabelem CYKY 4×16 a jeho elektroinstalaci
Otázka: Jaký je rozdíl mezi kabely CYKY-J a CYKY-O?
CYKY-J obsahuje ochranný vodič PE (zelenožlutý), zatímco CYKY-O ochranný vodič nemá. CYKY-J se používá v sítích s uzemněním TN-C-S, CYKY-O pro instalace bez ochranného vodiče.
Otázka: Jaká je proudová zatížitelnost kabelu CYKY-J 4×16?
Proudová zatížitelnost dosahuje 80-83,9 A při uložení na vzduchu a 105-108,8 A při uložení v zemi.
Otázka: Jaký je vnější průměr kabelu CYKY 4×16?
Průměr se pohybuje mezi 18 a 18,6 mm v závislosti na výrobci.
Otázka: Kolik váží kabel CYKY 4×16 na metr?
Hmotnost kabelu je 0,857 až 0,93 kg na metr.
Otázka: Jaké je jmenovité napětí kabelu CYKY 4×16?
Jmenovité napětí je 450/750 V.
Otázka: Kde se nejčastěji používá kabel CYKY 4×16?
Používá se pro pevné uložení v rodinných domech, průmyslových objektech, v trubkách, pod omítkou i v zemi.
Otázka: Jaký je minimální poloměr ohybu kabelu CYKY 4×16?
Minimální poloměr ohybu je 60 až 110 mm podle konkrétního výrobce.
Otázka: Jak správně spojovat kabel CYKY 4×16?
Spojování se provádí lisovacími konektory, které musí zajistit pevné a bezpečné spojení s ochranou izolace.
Otázka: Jaká je provozní teplota kabelu CYKY 4×16?
Provozní teplota se pohybuje od -35 °C do +70 °C.
Otázka: Jaké bezpečnostní opatření je nutné při instalaci kabelu CYKY 4×16?
Před instalací je nezbytné odpojit elektrický zdroj a ověřit beznapěťový stav vhodnými přístroji.
Otázka: Jaký je vliv délky kabelu na úbytek napětí?
Délka kabelu zvyšuje úbytek napětí, který se musí zohlednit v projektové dokumentaci pro správnou funkci elektroinstalace.
Otázka: Jak se liší kabely CYKY a CYKYLo?
CYKYLo má nízký obsah kouře a halogenů, vhodný pro instalace s vyššími požadavky na bezpečnost a sníženou toxicitu.
Otázka: Může se kabel CYKY 4×16 používat ve vlhkých podmínkách?
Ano, ale kabel musí být uložen v ochranných trubkách nebo vhodných materiálech, aby se zabránilo poškození izolace vlhkostí.
Otázka: Jaké jsou běžné chyby při instalaci kabelu CYKY 4×16?
Časté chyby zahrnují nedodržení minimálního poloměru ohybu, nevhodné spojování a nedostatečnou mechanickou ochranu kabelu.
Otázka: Kde koupit kabel CYKY 4×16 za dobrou cenu?
Instalační kabely CYKY 4×16 lze zakoupit u specializovaných prodejců elektroinstalačního materiálu, cena závisí na výrobci a délce kabelu.
