Ekvitermní regulace tepelného čerpadla optimalizuje jeho výkon podle venkovní teploty, což zajišťuje efektivní a úsporné vytápění. Správné nastavení ekvitermní křivky a prostorového termostatu výrazně ovlivňuje komfort i spotřebu energie. Pochopení principů této regulace je klíčové pro dosažení maximální úspory a spolehlivého provozu.
To hlavní z článku
- Ekvitermní regulace upravuje teplotu topné vody podle venkovní teploty pomocí ekvitermní křivky.
- Venkovní čidlo se instaluje na severní straně domu ve výšce přibližně 1,5 m, chráněné před slunečním zářením.
- Nastavení křivky vychází z požadované vnitřní teploty, obvykle 15-25 °C, a typu otopného systému.
- Díky ekvitermní regulaci lze ušetřit 10-20 % nákladů na vytápění a prodloužit životnost tepelného čerpadla.
- Při vlhkosti v místnosti nad 90 % může regulace zvýšit teplotu topné vody o cca 3 °C, aby zabránila kondenzaci.
Co je ekvitermní regulace a jak funguje?
Co je ekvitermní regulace a jak funguje u tepelného čerpadla
Ekvitermní regulace řídí teplotu topné vody podle venkovní teploty pomocí ekvitermní křivky, která matematicky modeluje závislost mezi aktuální venkovní teplotou a požadovanou teplotou topné vody v otopném systému. Při poklesu venkovní teploty se zvyšuje teplota topné vody, aby se zajistilo dostatečné vytápění, a naopak při vyšších venkovních teplotách se teplota vody snižuje, čímž se optimalizuje spotřeba energie.
Venkovní teplotu měří čidlo umístěné odborně na severní straně domu ve výšce zhruba 1,5 metru nad zemí, chráněné před přímým slunečním zářením a zdroji tepla, aby nedocházelo k zkreslení měření. Správná instalace čidla umožňuje přesné řízení teploty topné vody, což vede k úsporám energie a stabilnímu provozu tepelného čerpadla.
Ekvitermní regulace je integrována v řídící jednotce tepelného čerpadla a často spolupracuje s prostorovým termostatem. Zatímco ekvitermní regulace upravuje teplotu topné vody na základě venkovní teploty, prostorový termostat umožňuje manuální korekce teploty v místnosti, čímž se zvyšuje komfort uživatelů. Tento systém je zvláště efektivní u podlahového vytápění, kde je potřeba přesná a plynulá regulace teploty topné vody v rozmezí obvykle 30-45 °C.
Ekvitermní křivka je přednastavena v regulátoru a označena čísly odpovídajícími typickým požadovaným teplotám v místnosti, například 15 °C, 20 °C nebo 25 °C. Sklon křivky se upravuje podle typu otopného systému – radiátory vyžadují vyšší teplotu topné vody (40-60 °C), zatímco podlahové topení pracuje s nižšími teplotami (30-45 °C). Po změnách v konstrukci domu, jako je zateplení nebo výměna oken, je nutné ekvitermní křivku přenastavit, aby odpovídala novým tepelným ztrátám.
Řízení tepelného čerpadla pomocí ekvitermní regulace zajišťuje plynulý provoz s minimálním počtem spínacích cyklů kompresoru, což prodlužuje jeho životnost a zvyšuje průměrný roční topný faktor (SCOP). Moderní tepelná čerpadla s plynulou regulací výkonu (frekvenční měnič) dokážou přesněji přizpůsobit výkon aktuální potřebě, čímž se dále snižuje spotřeba elektřiny.
Pro systémy s více topnými okruhy se teplota topné vody nastavuje podle nejteplejšího okruhu, ostatní okruhy se regulují pomocí směšovacích ventilů. Více prostorových termostatů umožňuje individuální nastavení teploty v jednotlivých místnostech, což doplňuje ekvitermní regulaci a zvyšuje komfort.
Výhody ekvitermní regulace zahrnují:
- Úsporu nákladů na vytápění v rozmezí 10-20 % díky optimalizaci teploty topné vody a eliminaci přetápění
- Prodloužení životnosti tepelného čerpadla omezením častého spínání kompresoru
- Stabilní a komfortní vnitřní teplotu bez nutnosti častých manuálních zásahů
- Možnost korekce teploty v místnostech pomocí prostorových termostatů s vlhkostními čidly, která při vysoké vlhkosti (např. 90 %) zvýší teplotu topné vody o cca 3 °C, aby zabránila kondenzaci
Ekvitermní regulace výrazně snižuje náklady na elektřinu spojené s ohřevem topné vody. Při teplotě topné vody 35 °C činí cena tepla přibližně 250 Kč/GJ, zatímco při 50 °C je to 470 Kč/GJ a při 60 °C až 630 Kč/GJ. Proto je nastavení ekvitermní křivky klíčové pro ekonomický provoz tepelného čerpadla.
Instalaci ekvitermní regulace a venkovního čidla by měl vždy provádět odborník, který zajistí správné umístění a nastavení podle typu otopného systému a parametrů domu. Regulace je zpravidla integrována v softwaru tepelného čerpadla a umožňuje připojení dalších komponent, což zajišťuje komplexní řízení vytápění.
Celkově ekvitermní regulace představuje efektivní způsob řízení tepelného čerpadla, který optimalizuje spotřebu energie, zvyšuje komfort a prodlužuje životnost zařízení díky přesnému a automatickému přizpůsobení teploty topné vody venkovním podmínkám.
Umístění a funkce venkovního čidla

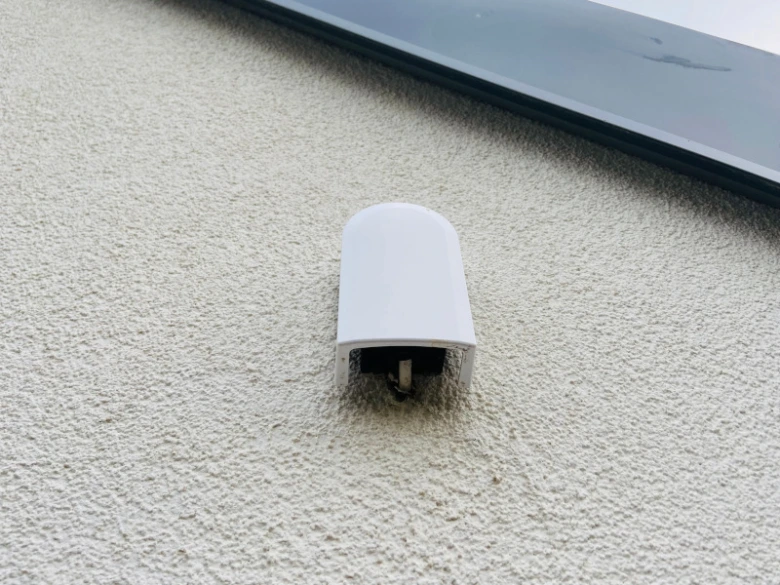

Venkovní čidlo je klíčovým prvkem pro správné fungování ekvitermní regulace tepelného čerpadla, protože měří aktuální venkovní teplotu, která ovlivňuje nastavení topné křivky. Pro přesné údaje se venkovní čidlo instaluje na severní straně domu ve výšce přibližně 1,5 metru. Toto umístění minimalizuje vliv přímého slunečního záření a dalších zdrojů tepla, které by mohly zkreslit měření.
Správné nastavení ekvitermní regulace tepelného čerpadla závisí právě na korektních datech z venkovního čidla. Při nastavování topné křivky je proto nutné dbát, aby čidlo nebylo vystaveno přímému slunci nebo odrazu tepla z fasády či jiných povrchů.
Doporučení pro umístění venkovního čidla

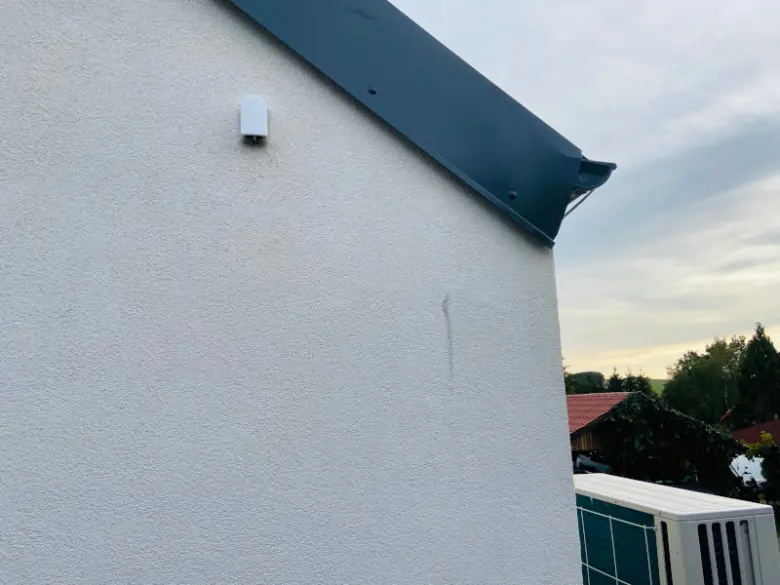

- Namontujte čidlo na severní stranu domu, kde je stín po většinu dne
- Umístěte čidlo do výšky 1,5 metru nad zemí, aby odráželo skutečnou venkovní teplotu
- Zajistěte, aby čidlo nebylo ovlivněno slunečním zářením, deštěm ani tepelnými zdroji
- Pravidelně kontrolujte a čistěte čidlo od nečistot a pavučin
Při správném umístění venkovního čidla získáte přesné vstupní hodnoty pro výpočet ekvitermní křivky a optimalizujete tak režim vytápění. Nastavení topné křivky IVT nebo jiné značky tepelného čerpadla pak lépe reaguje na změny venkovní teploty a šetří energii. Tento návod na nastavení ekvitermní křivky u tepelného čerpadla patří mezi základní kroky pro efektivní provoz systému v kombinaci s ekvitermní regulací a prostorovým termostatem.
Jak nastavit ekvitermní křivku pro různé otopné systémy?
Nastavení ekvitermní křivky závisí na typu otopného systému a požadované vnitřní teplotě. Správná kalibrace zajistí optimální výkon tepelného čerpadla a úsporu energie díky efektivnímu řízení teploty topné vody podle venkovní teploty.
Nastavení pro radiátory
Radiátory vyžadují vyšší teplotu topné vody, obvykle 45-55 °C při venkovní teplotě −15 °C. Ekvitermní křivka pro tepelné čerpadlo se nastaví tak, aby teplota topné vody při této venkovní teplotě odpovídala požadavkům radiátorů a zajistila dostatečné vytápění.
Nastavení pro podlahové topení
Podlahové topení pracuje s nižší teplotou topné vody, zpravidla 25-35 °C při venkovní teplotě −15 °C. Nižší teplota pomáhá předejít přetápění a zajišťuje rovnoměrný tepelný komfort v interiéru.
Kalibrace ekvitermní křivky
Kalibrace křivky probíhá podle požadované vnitřní teploty, která se obvykle pohybuje mezi 15 a 25 °C, a podle konstrukce domu. Správné nastavení je možné optimalizovat pomocí prostorového termostatu a pravidelnou kontrolou provozu.
- Vyhodnoťte typ otopného systému – určete, zda jde o radiátory nebo podlahové topení.
- Nastavte ekvitermní křivku – při venkovní teplotě −15 °C zvolte odpovídající teplotu topné vody.
- Upravte křivku podle vnitřní teploty – kalibrujte podle skutečné tepelné potřeby domu.
- Sledujte a upravujte – optimalizujte teplotní křivku pro úsporu energie a komfort.
Jak ekvitermní regulace optimalizuje provoz tepelného čerpadla?
Ekvitermní regulace významně ovlivňuje provoz tepelného čerpadla tím, že přizpůsobuje teplotu topné vody aktuálním venkovním podmínkám. Tento způsob řízení snižuje počet spínání kompresoru a vyrovnává jeho výkon, což vede k vyšší efektivitě a nižší opotřebě zařízení. Nastavení tepelného čerpadla pomocí ekvitermní křivky optimalizuje provoz a zvyšuje roční topný faktor SCOP, což představuje měřítko energetické účinnosti.
Typy regulace: ON/OFF vs. plynulá
ON/OFF regulace zapíná a vypíná kompresor bez plynulé změny otáček, což vede k častému spínání a nižší energetické efektivitě. Naopak plynulá regulace s využitím frekvenčního měniče umožňuje plynulé nastavení výkonu, čímž zvyšuje SCOP a zároveň šetří kompresor i další komponenty tepelných čerpadel. Tento způsob je vhodný zejména v kombinaci s ekvitermní křivkou pro tepelné čerpadlo.
Úspory a prodloužení životnosti
Optimalizací provozu a správným nastavením topné křivky IVT lze snížit náklady na vytápění o 10-20 %. Ekvitermní regulace rovněž prodlužuje životnost kompresoru a dalších částí zařízení, protože omezuje zbytečné přetápění a časté spínání. V kombinaci s ekvitermní regulací a prostorovým termostatem se dosahuje stabilnějšího a úspornějšího provozu.
Jak ekvitermní regulace ovlivňuje komfort v místnosti?
Ekvitermní regulace v kombinaci s prostorovými termostaty a čidly vlhkosti významně zvyšuje komfort v místnosti. Udržuje stabilní teplotu a přizpůsobuje topnou vodu aktuálním podmínkám, čímž optimalizuje provoz tepelného čerpadla a spotřebu energie.
Prostorové termostaty a manuální korekce
Termostaty PGDx umožňují uživateli upravit teplotu v místnosti ručně v rozsahu ±5 °C. Součástí těchto prostorových termostatů je také čidlo vlhkosti, které pomáhá lépe reagovat na aktuální vnitřní podmínky a podporuje správné nastavení topné křivky.
Vliv vlhkosti na nastavení topné vody
Při vlhkosti nad 90 % PGDx automaticky zvyšuje teplotu topné vody o cca 3 °C. Tento zásah zabraňuje kondenzaci na podlaze a zajišťuje příjemnější a zdravější mikroklima v místnosti.
Výhody ekvitermní regulace a prostorového termostatu:
- stabilní teplota v rozmezí 15-25 °C
- přizpůsobení topné vody vlhkostním podmínkám
- snížení energetických ztrát díky přesnému nastavení
- lepší komfort i při nízkých venkovních teplotách
Správné nastavení ekvitermní křivky pro tepelné čerpadlo tak přímo ovlivňuje jak komfort v interiéru, tak efektivitu vytápění.
Integrace a moderní doplňky ekvitermní regulace
Integrace ekvitermní regulace s chytrými domácími systémy a dálkové ovládání umožňuje přesné a pohodlné řízení tepelného čerpadla. Moderní technologie zajišťují nastavení topné křivky s přesností na 0,1 °C a poskytují okamžitý přehled o provozních parametrech, což vede k úspoře energie a stabilnímu tepelnému komfortu.
Vzdálené ovládání a monitoring
Propojení ekvitermní regulace s chytrou domácností umožňuje ovládání tepelného čerpadla na dálku přes mobilní aplikace, které zobrazují aktuální venkovní teplotu, nastavenou teplotu topné vody a stav čerpadla. Dálkový přístup usnadňuje úpravy topné křivky IVT v reálném čase bez nutnosti fyzické přítomnosti u zařízení, což zvyšuje energetickou efektivitu a prodlužuje životnost kompresoru díky optimalizovanému provozu.
Moderní terminály a doplňky
Terminály PGDx integrují ekvitermní regulaci s měřením prostorové teploty a relativní vlhkosti vzduchu. Tyto přístroje umožňují manuální korekce topné křivky v rozsahu ±3 °C a automaticky upravují teplotu topné vody při vlhkosti nad 90 % o cca 3 °C, čímž zabraňují kondenzaci na podlahových plochách. Díky kombinaci s prostorovým termostatem zvyšují přesnost regulace a přispívají k rovnoměrnému rozložení tepla v jednotlivých místnostech, což výrazně zlepšuje uživatelský komfort.
Časté dotazy k nastavení a fungování ekvitermní regulace
Otázka: Co je ekvitermní regulace a jak funguje u tepelného čerpadla?
Ekvitermní regulace řídí teplotu topné vody podle venkovní teploty pomocí přednastavené ekvitermní křivky. Venkovní čidlo měří teplotu a regulátor upravuje topnou vodu tak, aby zajistil stabilní a úsporné vytápění.
Otázka: Jak nastavit ekvitermní křivku u tepelného čerpadla?
Nastavte křivku podle typu otopného systému – radiátory vyžadují 45-55 °C, podlahové topení 25-35 °C při venkovní teplotě −15 °C. Úprava křivky vychází z výpočtu optimální teploty topné vody pro daný dům.
Otázka: Kde umístit venkovní čidlo?
Čidlo umístěte na severní stranu domu ve výšce kolem 1,5 metru, mimo přímé sluneční záření a zdroje tepla, aby měření nebylo zkreslené.
Otázka: Jak ekvitermní regulace ovlivňuje provoz tepelného čerpadla?
Snižuje přetápění a časté spínání kompresoru, čímž prodlužuje životnost zařízení a zlepšuje celkovou efektivitu provozu.
Otázka: Jak ekvitermní regulace pracuje s prostorovým termostatem?
Prostorový termostat umožňuje manuální korekce teploty v místnosti a doplňuje automatickou regulaci podle ekvitermní křivky pro vyšší komfort.
Otázka: Jaké jsou časté chyby při nastavování ekvitermní regulace?
Mezi nejčastější patří nevhodné umístění venkovního čidla a nastavení křivky bez přihlédnutí k typu otopného systému a změnám v domě.
Otázka: Kdy a proč upravovat ekvitermní křivku?
Úprava je nutná po zateplení domu, výměně oken nebo změně komfortních požadavků, aby topení zůstalo efektivní a úsporné.
Otázka: Jak nastavit teplou vodu pomocí ekvitermní regulace?
Teplotu topné vody nastavte podle požadované komfortní teploty a otopného systému, aby se zabránilo přetápění a zbytečné spotřebě energie.
Otázka: Jak vypočítat optimální ekvitermní křivku?
Vyjděte z nejnižší venkovní teploty v oblasti a požadované vnitřní teploty, nastavte křivku tak, aby topná voda odpovídala těmto hodnotám.
Otázka: Jak ekvitermní regulace pomáhá s úsporou energie?
Optimalizací teploty topné vody šetří 10-20 % nákladů na vytápění díky snížení přetápění a efektivnějšímu provozu.
Otázka: Jak funguje ekvitermní regulace v kombinaci s tepelným čerpadlem a podlahovým vytápěním?
Podlahové topení vyžaduje nižší teplotu topné vody, kterou ekvitermní regulace plynule nastavuje podle venkovní teploty, čímž zajišťuje komfort a úsporu energie.
Otázka: Co je SCOP a jak se vztahuje k ekvitermní regulaci?
SCOP je sezónní koeficient výkonu, který udává efektivitu tepelného čerpadla za topnou sezonu. Správné nastavení ekvitermní křivky zvyšuje SCOP a snižuje provozní náklady.
Otázka: Jak ekvitermní regulace zohledňuje vlhkost v místnosti?
Při vlhkosti nad 90 % může čidlo PGDx zvýšit teplotu topné vody o cca 3 °C, aby se zabránilo kondenzaci a zlepšil komfort bydlení.
Otázka: Jak integruji ekvitermní regulaci s chytrou domácností?
Moderní regulátory umožňují dálkové ovládání a monitorování přes aplikace, což umožňuje optimalizovat nastavení i mimo domov.
Otázka: Jaký je praktický postup nastavení ekvitermní regulace krok za krokem?
- Zvolte správný typ otopného systému.
- Umístěte venkovní čidlo na severní stěnu.
- Nastavte základní ekvitermní křivku podle doporučení výrobce.
- Sledujte provoz a upravujte křivku podle komfortu a teplotních změn.
- Dopřejte prostorovému termostatu možnost korekce teploty v interiéru.
