Výroba stavebního skla začíná procesem tavení skla, při němž vzniká hladká a rovná plocha známá jako float sklo. Díky speciálním technologiím dosahuje stavební sklo vysoké pevnosti a zároveň umožňuje vytvoření izolačních vrstev pro lepší tepelnou ochranu budov. Poznání těchto vlastností pomáhá vybrat správný typ skla pro konkrétní stavební projekt.
🔑 Hlavní body
- Float sklo se vyrábí ze sodnovápenatokřemičité skloviny obsahující 70-72 % křemenného písku.
- Teplota tavení surovin je cca 1550 °C, plavení na cínu probíhá při cca 1000 °C.
- Standardní rozměr float skla je 6000 × 3210 mm, hustota je 2500 kg/m³.
- Pevnost tepelně tvrzeného skla dosahuje až 200 MPa v tahu za ohybu.
- Selektivní skla mají koeficient selektivity až 2,14, což výrazně zlepšuje energetickou účinnost.
Výroba plaveného skla: suroviny a technologický proces
Výroba float skla začíná přesným složením surovin a pokračuje tavením při teplotě kolem 1550 °C, následným plavením na roztaveném cínu při 1000 °C a kontrolovaným chlazením, které snižuje vnitřní pnutí. Tento výrobní postup pro stavební sklo umožňuje získat rovné, pevné a opticky kvalitní tabule, které jsou základem pro další typy jako izolační nebo tepelně tvrzené sklo.
Suroviny pro výrobu float skla
Float sklo se vyrábí ze sodnovápenatokřemičité skloviny, jejíž hlavní složkou je křemenný písek v množství 70-72 %. Dále obsahuje zhruba 14 % sodného tavidla, které pomáhá snižovat teplotu tavení, a 10 % vápence, jež zvyšuje chemickou odolnost skla. Pro dosažení specifických vlastností se přidávají malé množství oxidů kovů, například oxid železitý, který ovlivňuje barvu a průhlednost skla.
Proces tavení a plavení skla
Suroviny se taví při teplotě kolem 1550 °C, kdy vzniká homogenní roztavená sklovina. Následně se tato sklovina plaví na roztaveném cínu při přibližně 1000 °C, což zajistí hladký a rovný povrch tabule float skla. Tato metoda plavení na cínu je klíčová pro dosažení optické kvality a přesných rozměrů, které jsou nezbytné pro stavební použití.
Chladicí fáze a odstranění vnitřního pnutí
Po plavení se float sklo ochlazuje z teploty kolem 620 °C na 250 °C v kontrolovaném režimu, který minimalizuje vnitřní pnutí. Správné chlazení zabraňuje následnému praskání a zajišťuje mechanickou pevnost stavebního skla. Tento návod na výrobu a zpracování stavebního skla je základem pro jeho další úpravy, například tepelně tvrzené nebo selektivní sklo.
Tip: Pro zachování kvality a bezpečnosti je důležité, aby chlazení probíhalo rovnoměrně a podle přesných parametrů, protože vnitřní pnutí ovlivňuje jak pevnost stavebního skla, tak jeho dlouhodobou životnost.
Fyzikální a mechanické vlastnosti stavebního skla
Fyzikální a mechanické vlastnosti stavebního skla jsou klíčové pro jeho využití v různých stavebních konstrukcích. Základní parametry, jako jsou rozměry, hustota a pevnost, určují jeho vhodnost pro okna, fasády i izolační systémy. Tepelně tvrzené sklo navíc nabízí zvýšenou pevnost a odolnost, což rozšiřuje jeho použití v bezpečnostních a nosných prvcích.
Jaké jsou základní fyzikální vlastnosti stavebního skla?
Float sklo, nejběžnější typ stavebního skla, má standardní rozměr 6000 × 3210 mm a hustotu přibližně 2500 kg/m³. Tento materiál vzniká tavením skla na roztavené lázni, což zajišťuje jeho rovnoměrnou tloušťku a hladký povrch. Tepelná vodivost float skla se pohybuje kolem 1 W/(m·K), což je důležité pro jeho izolační vlastnosti v kombinaci s dalšími materiály, například u izolačního nebo selektivního skla. Díky své pevné struktuře float sklo slouží jako základní surovina pro další úpravy, například tepelně tvrzení nebo vrstvení.
Jaké jsou mechanické vlastnosti a pevnost stavebního skla?
Standardní float sklo vykazuje pevnost v tlaku mezi 750 a 1000 MPa, což znamená vysokou odolnost vůči mechanickému zatížení. Jeho pevnost v tahu za ohybu se pohybuje kolem 40 MPa, což je limit pro běžné stavební použití. Tepelně tvrzené sklo (ESG) dosahuje pevnosti v tahu za ohybu 120-200 MPa, čímž výrazně překonává běžné float sklo. Modul pružnosti stavebního skla je přibližně 70 GPa, což svědčí o jeho pevné a tuhé struktuře. Koeficient tepelné roztažnosti je 9×10⁻⁶ K⁻¹, což znamená, že sklo při změnách teplot mírně mění rozměry, což je třeba zohlednit při montáži.
| Parametr | Float sklo | Tepelně tvrzené sklo (ESG) |
|---|---|---|
| Standardní rozměr | 6000 × 3210 mm | 6000 × 3210 mm |
| Hustota | 2500 kg/m³ | 2500 kg/m³ |
| Pevnost v tlaku | 750-1000 MPa | 750-1000 MPa |
| Pevnost v tahu za ohybu | cca 40 MPa | 120-200 MPa |
| Modul pružnosti | 70 GPa | 70 GPa |
| Koeficient tepelné roztažnosti | 9×10⁻⁶ K⁻¹ | 9×10⁻⁶ K⁻¹ |
Typy a barevné varianty stavebního skla
Čiré float sklo představuje základní typ stavebního skla vyrobeného procesem tavení sodnovápenatokřemičité skloviny na roztavené lázni cínu při teplotě kolem 1000 °C. Tento způsob výroby zajišťuje rovnoměrnou tloušťku a hladký povrch tabulí o standardním formátu až 6000 × 3210 mm. Čiré float sklo obsahuje přibližně 0,1-0,2 % oxidu železitého, který způsobuje charakteristické zelené zabarvení a ovlivňuje propustnost světla i estetiku. Pro náročnější architektonické aplikace se proto používá extračiré sklo s obsahem oxidu železitého nižším než 0,01 %, dostupné pod obchodními názvy jako Diamant, Eurowhite nebo Ultraclear. Toto sklo nabízí vyšší průhlednost a neutrální barevný tón, což zlepšuje vizuální kvalitu zasklení.
Absorpční skla jsou probarvená oxidy kovů do odstínů zelené, šedé, modré a hnědé a pohlcují významnou část slunečního záření, čímž snižují tepelnou zátěž interiérů. Obsah barevných oxidů dosahuje obvykle 0,5-2 % hmotnosti skla. Pro zvýšení pevnosti a odolnosti proti tepelným šokům se u těchto skel doporučuje tepelná úprava – kalení nebo žíhání, která zvyšuje jejich mechanickou pevnost až na 80-200 MPa v tahu za ohybu.
Typy stavebního skla a jejich specifické vlastnosti
- Čiré float sklo – základní typ s obsahem oxidu železitého 0,1-0,2 %, zelený nádech, hustota 2500 kg/m³, pevnost v tahu za ohybu cca 40 MPa, vhodné pro běžné okna a výplně.
- Extračiré sklo – obsah Fe pod 0,01 %, vyšší světelná propustnost přes 90 %, minimalizuje barevné zkreslení, používá se pro náročné architektonické aplikace.
- Absorpční sklo – probarvené oxidy kovů (0,5-2 %), odstíny zelená, šedá, modrá, hnědá, snižuje solární faktor (g) až o 30 %, tepelně upravené pro zvýšení pevnosti a odolnosti.
- Tepelně tvrzené sklo (ESG) – zahřívané na cca 620 °C a rychle ochlazované, pevnost v tahu za ohybu 120-200 MPa, bezpečnostní sklo lámavé na tupé úlomky, nelze dále mechanicky opracovávat.
Výhody a nevýhody jednotlivých typů stavebního skla vyplývají z jejich fyzikálních a optických vlastností. Čiré float sklo nabízí ekonomickou dostupnost a standardní mechanickou pevnost. Extračiré sklo poskytuje vynikající optické vlastnosti a vyšší propustnost světla. Absorpční skla pomáhají regulovat vnitřní teplotu budov díky snížení solárního zisku, což může vést k úsporám energie na klimatizaci. Tepelná úprava zvyšuje pevnost a bezpečnost skel, což je nezbytné u výplní v rizikových místech staveb.
Povrchové úpravy a povlaky stavebního skla
Povrchové úpravy a povlaky stavebního skla zásadně ovlivňují jeho funkční vlastnosti, zejména tepelnou izolaci a odolnost vůči povětrnostním vlivům. Mezi nejčastěji používané patří pyrolytické a měkké povlaky, které se liší technologickým postupem nanášení i vlastnostmi.
Pyrolytické povlaky se aplikují přímo na float sklo během tavení skla, tedy na float lince, kde se povlak vytvrzuje vysokou teplotou. Díky tomu jsou tyto povlaky velmi odolné vůči mechanickému poškození i klimatickým podmínkám. Používají se na vnějších plochách, obvykle na pozici 1 nebo 2 v izolačním skle. Tato forma povrchové úpravy zvyšuje tepelně izolační vlastnosti skla a zároveň přispívá k jeho větší pevnosti.
Měkké povlaky, nazývané také nízkoemisivní, se nanášejí katodovým rozprašováním ve vakuu na již vyrobené sklo. Jsou umístěny uvnitř meziskelní dutiny izolačního skla, což je chrání před oxidací a mechanickým poškozením. Tyto povlaky výrazně snižují tepelné ztráty, avšak jejich odolnost vůči povětrnostním vlivům je nižší než u pyrolytických povlaků.
- Nanášení pyrolytických povlaků – aplikace přímo na float lince během výroby
- Tepelné vytvrzení – zvýšení odolnosti a pevnosti povlaku
- Katodové rozprašování měkkých povlaků – provádí se ve vakuu na hotové sklo
- Umístění měkkých povlaků – uvnitř izolačního skla, chráněné meziskelní dutinou
- Zhodnocení vlastností – pyrolytické povlaky nabízejí vyšší odolnost, měkké povlaky lepší tepelnou izolaci
Výhody a nevýhody různých typů stavebního skla
Pyrolytické povlaky poskytují lepší odolnost proti poškrábání a dlouhodobou životnost, což oceníte u exteriérových aplikací. Naopak měkké povlaky, byť méně odolné vůči oxidaci, výrazně zlepšují energetickou účinnost budov díky své nízkoemisivní schopnosti. Výběr závisí na konkrétním použití a požadavcích na pevnost stavebního skla a jeho tepelně izolační vlastnosti. Tepelně tvrzené sklo často kombinuje tyto povlaky pro zvýšení bezpečnosti i funkčnosti.
Izolační a selektivní skla: vlastnosti a použití
Izolační a selektivní skla patří mezi nejčastěji využívané typy stavebního skla díky svým specifickým tepelným a optickým vlastnostem. Tyto parametry ovlivňují nejen komfort v budovách, ale také energetickou bilanci staveb.
Jaké jsou konstrukční vlastnosti izolačních skel?
Izolační sklo se skládá ze dvou až tří tabulí float skla, mezi nimiž jsou umístěny jedna nebo dvě meziskelní komory. Tyto komory jsou vyplněné inertními plyny, jako jsou argon, krypton nebo xenon, které výrazně zlepšují tepelnou izolaci oproti vzduchu. Distanční rámečky, jejichž tloušťka se pohybuje mezi 8 a 24 mm, zajišťují pevnost a stabilitu celého zasklení a zároveň ovlivňují kvalitu těsnění, což zabraňuje pronikání vlhkosti a vzduchu do prostoru mezi tabulemi. Podle ČSN EN 1279 musí izolační skla splňovat přísné normy týkající se mechanické pevnosti a dlouhodobé těsnosti. Tepelně tvrzené sklo se v izolačních sklech využívá pro zvýšení pevnosti stavebního skla a bezpečnosti.
Co charakterizuje selektivní skla a jejich využití?
Selektivní skla jsou speciálně upravená skla s nízkým solárním faktorem, které dosahují koeficientu selektivity v rozmezí 1,7 až 2,14. Tento koeficient vyjadřuje poměr propustnosti viditelného světla (L_T) ke solárnímu faktoru (g). Typická selektivita 2,14 znamená, že selektivní sklo propouští přibližně 60 % viditelného světla a zároveň snižuje solární zisk na 28 %. Díky těmto vlastnostem se selektivní skla využívají především v moderních energeticky úsporných stavbách, kde pomáhají snižovat potřebu klimatizace a zvyšují komfort v interiéru. Použití selektivních skel významně přispívá k lepší energetické účinnosti budovy.
| Parametr | Izolační sklo | Selektivní sklo |
|---|---|---|
| Počet tabulí | 2-3 | 2-3 |
| Počet komor | 1-2 | 1-2 |
| Plyny v komoře | Argon, krypton, xenon | Argon, krypton, xenon |
| Tloušťka distančního rámečku | 8-24 mm | 8-24 mm |
| Propustnost světla (L_T) | 70-80 % | cca 60 % |
| Solární faktor (g) | 0,50-0,60 | cca 0,28 |
| Koeficient selektivity | N/A | 1,7-2,14 |
Tip: Výběr mezi izolačním a selektivním sklem závisí na požadavcích na tepelný komfort a energetickou úspornost budovy. V kombinaci s tepelně tvrzeným sklem dosáhnete vyšší mechanické pevnosti stavebního skla a lepší odolnosti proti poškození.
Tepelně tvrzené sklo (ESG): výroba a klíčové vlastnosti

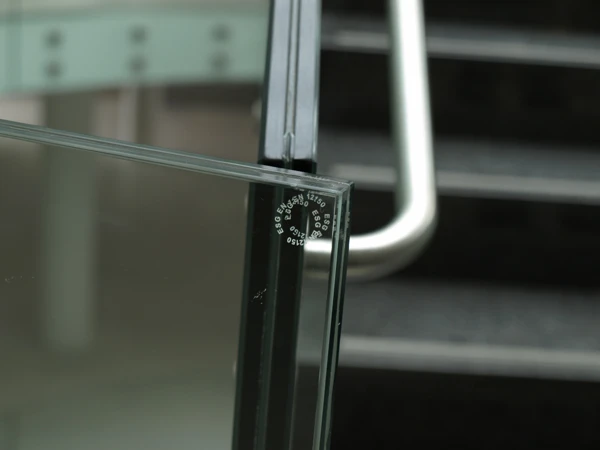

Tepelně tvrzené sklo (ESG) se vyrábí podle normy ČSN EN 12150, která stanovuje přesný výrobní postup zajišťující jeho zvýšenou pevnost a bezpečnostní vlastnosti. Základem je zahřátí float skla na teplotu přibližně 620 °C, tedy těsně pod bod tavení skla. Následuje rychlé ochlazení proudem vzduchu, které způsobí vnější vrstvy skla stlačení a vnitřní tahové napětí. Díky tomu má tepelně tvrzené sklo pevnost v tahu za ohybu v rozmezí 120-200 MPa, což je několikanásobně více než u běžného stavebního skla.
Výroba tepelně tvrzeného skla vyžaduje pečlivé opracování hran před zahřátím, protože po tvrzení není možné sklo řezat ani broušit bez rizika prasknutí. Tento typ skla se proto často používá jako bezpečnostní sklo v konstrukcích, kde je kladen důraz na odolnost vůči mechanickému nárazu a vyšší tepelné zatížení, například u izolačního skla s selektivní vrstvou.
Výrobní postup tepelně tvrzeného skla
- Příprava skla – opracování a očištění hran, aby nedošlo k poškození během tvrzení
- Zahřátí skla – rovnoměrné zahřátí na cca 620 °C podle ČSN EN 12150
- Rychlé ochlazení – prudký proud vzduchu ochlazuje sklo a vytváří povrchové stlačení
- Kontrola kvality – ověření mechanických a bezpečnostních vlastností podle normy

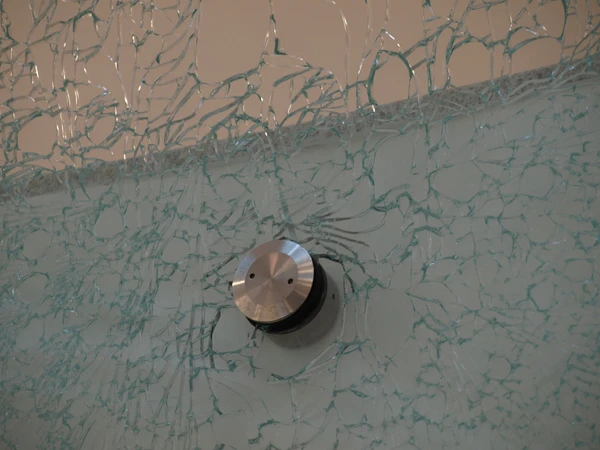

Tip: Tepelně tvrzené sklo se liší od běžného skla nejen vyšší pevností, ale i způsobem lámání, kdy se rozpadá na tupé úlomky, což výrazně snižuje riziko zranění. Proto je kalené sklo vhodné pro stavební účely vyžadující zvýšenou bezpečnost a odolnost vůči tepelným i mechanickým vlivům.
Proces recyklace skla ve výrobě stavebního skla
Recyklace skla je nezbytnou součástí výroby float skla, kde se recyklovaný skleněný střep přidává do surovinové směsi tvořené přibližně 70-72 % křemenného písku, 14 % sodného tavidla a 10 % vápence. Tento postup snižuje teplotu tavení zhruba o 100-150 °C, protože sklo již bylo jednou roztaveno, což vede k úspoře energie až o 30 %. Tavení probíhá při teplotě kolem 1550 °C, kdy se recyklované sklo taví společně s primárními surovinami v peci.
Kvalita recyklovaného materiálu zásadně ovlivňuje výsledné vlastnosti stavebního skla. Přísné třídění a odstranění nečistot, jako jsou kovy, keramika nebo organické zbytky, je nutné k zachování mechanické pevnosti a optické čistoty. Nečistoty mohou způsobit defekty v tavenině, což vede k oslabení pevnosti v tahu za ohybu (typicky 40 MPa u neupravovaného skla) a zhoršení průhlednosti, což je kritické například u izolačních a selektivních skel.
Výrobci proto aplikují přísné kontroly kvality během celého procesu, včetně sledování obsahu oxidů kovů a homogenity taveniny. Použití recyklovaného skla neovlivňuje negativně pevnost tepelně tvrzeného skla (ESG), které je tepelně zpracováno při cca 620 °C a následně rychle ochlazeno, čímž získává zvýšenou pevnost (120-200 MPa) a bezpečnostní vlastnosti.
Výhody recyklace skla ve výrobě stavebního skla:
- Snížení energetické náročnosti tavení float skla až o 30 % díky nižší teplotě tavení recyklovaného materiálu
- Omezení emisí oxidu uhličitého (CO₂) a dalších skleníkových plynů během tavení
- Zachování mechanické pevnosti a optické kvality finálního produktu při správném třídění recyklátu
- Úspora primárních surovin, zejména křemenného písku a vápence, čímž se šetří přírodní zdroje
- Podpora cirkulární ekonomiky a udržitelného rozvoje v oblasti stavebnictví
Jak probíhá průmyslová výroba stavebního skla
Výroba float skla začíná tavením směsi základních surovin a recyklovaného skla v peci při 1550 °C. Roztavená sklovina se plaví na roztaveném cínu při teplotě cca 1000 °C, což umožňuje dosažení vysoké rovinnosti a hladkosti tabule. Následuje kontrolované chlazení z 620 °C na 250 °C v chladící peci, které odstraňuje vnitřní pnutí a připravuje sklo na další zpracování, například tepelnou úpravu nebo nanášení povlaků. Recyklace skla tak optimalizuje výrobní náklady a snižuje ekologickou stopu celého procesu.
Vliv oxidů kovů na optické a mechanické vlastnosti skla
Oxidy kovů významně ovlivňují optické a mechanické vlastnosti stavebního skla. Nejčastěji používaným přísadou je oxid železitý (Fe₂O₃), který způsobuje zelené zabarvení float skla. Toto zabarvení vzniká absorpcí světla v oblasti modrozeleného spektra, což snižuje průhlednost skla o přibližně 2-3 % oproti extračirému typu s nízkým obsahem Fe. Float sklo se vyrábí tavením surovin při teplotě kolem 1550 °C a plavením na roztaveném cínu při 1000 °C, přičemž oxid železitý zároveň přispívá k mírnému zvýšení pevnosti skla v tlaku na hodnoty mezi 750-1000 MPa díky změnám v jeho vnitřní struktuře.
Oxid kobaltu (CoO) vytváří modré odstíny, které se uplatňují zejména u selektivních skel. Tato skla mají koeficient selektivity (poměr propustnosti viditelného světla L_T ku solárnímu faktoru g) v rozmezí 1,7 až 1,82, přičemž modré zabarvení zlepšuje solární vlastnosti a snižuje prostup tepelného záření. Oxid kobaltu se proto používá v povrchových úpravách i barevných taveninách pro zvýšení energetické účinnosti izolačních skel.
Oxid manganu (MnO₂) způsobuje fialové zabarvení, které se využívá při výrobě speciálních izolačních a tepelně tvrzených skel. Tepelně tvrzené sklo (ESG) se vyrábí ohřevem na cca 620 °C a rychlým ochlazením, přičemž manganové oxidy přispívají k dosažení pevnosti v tahu za ohybu až 120-200 MPa. Tento typ skla je vhodný pro bezpečnostní aplikace díky zvýšené odolnosti proti mechanickému namáhání a lomu na tupé úlomky.
Tyto oxidy kovů tedy nejen mění barevnost stavebního skla, ale také ovlivňují jeho mechanické vlastnosti, jako je pevnost v tlaku, modul pružnosti (70 GPa) a tepelná odolnost (koeficient tepelné roztažnosti 9×10⁻⁶ K⁻¹). Přesné složení oxidů je proto klíčové pro výrobu skel s požadovanými parametry pro různé stavební aplikace, například izolační, selektivní nebo bezpečnostní skla.
| Oxid kovu | Barva skla | Vliv na vlastnosti |
|---|---|---|
| Oxid železitý | Zelené zabarvení | Snížení průhlednosti o 2-3 %, zvýšení pevnosti v tlaku (750-1000 MPa) |
| Oxid kobaltu | Modré odstíny | Zlepšení solárních vlastností, selektivita 1,7-1,82 |
| Oxid manganu | Fialové zabarvení | Zvýšení pevnosti tepelně tvrzeného skla (120-200 MPa), použití v ESG |
Jaké jsou základní vlastnosti stavebního skla
Stavební sklo kombinuje vysokou průhlednost s mechanickou pevností a tepelnou odolností. Přítomnost oxidů kovů v sodnovápenatokřemičité sklovině (70-72 % křemenný písek, 14 % sodné tavidlo, 10 % vápenec) umožňuje přesné nastavení těchto vlastností. Kontrola obsahu oxidů železa, kobaltu a manganu během tavení při 1550 °C a následném plavení na cínu zajišťuje požadovanou barevnost, pevnost a tepelnou stabilitu skla. Výrobní proces zahrnuje také kontrolované ochlazování z 620 °C na 250 °C, které odstraňuje vnitřní pnutí a zvyšuje kvalitu výsledného produktu. Tyto parametry jsou zásadní pro výběr vhodného typu skla do konkrétní stavební konstrukce.
Speciální a funkční typy stavebního skla
Speciální a funkční typy stavebního skla se liší technologiemi výroby i vlastnostmi oproti běžnému float sklu, které vzniká tavením skla v pecích a má základní mechanickou pevnost. Mezi nejčastější inovace patří samočisticí a protisluneční skla, která zvyšují komfort a energetickou úspornost staveb.
Samočisticí sklo využívá fotokatalytické povlaky, které aktivují rozklad organických nečistot na povrchu skla pod vlivem slunečního záření. Tato technologie snižuje potřebu mechanického čištění a zajišťuje dlouhodobě čistý vzhled fasády i oken.
Protisluneční sklo obsahuje selektivní vrstvy, které omezují průchod solární energie dovnitř budovy a zároveň propouštějí denní světlo. Díky tomu snižuje tepelnou zátěž interiéru a pomáhá udržet stabilní teplotu, což přispívá k úspoře energií na chlazení.
Další speciální variantou jsou tepelně tvrzená skla, která díky zvýšené pevnosti stavebního skla odolávají mechanickému namáhání a tepelným šokům.
Klíčové technologie speciálních typů skel:
- Fotokatalytické povlaky pro samočisticí sklo
- Selektivní vrstvy v protislunečním skle
- Tepelné tvrzení pro zvýšení pevnosti stavebního skla
- Vícevrstvé izolační sklo pro zlepšení tepelné izolace
Tyto typy stavebního skla mají specifické vlastnosti, které ovlivňují jejich použití při moderní výstavbě a rekonstrukcích. Výhody a nevýhody různých typů stavebního skla závisí na konkrétních požadavcích na světlost, tepelnou propustnost a odolnost.
Časté dotazy k výrobě a vlastnostem stavebního skla
Otázka: Jaké jsou základní vlastnosti stavebního skla?
Float sklo má hustotu 2500 kg/m³, pevnost v tlaku 750-1000 MPa a koeficient tepelné roztažnosti přibližně 9×10⁻⁶ K⁻¹. Je průhledné s nízkou absorpcí tepla a vysokou odolností vůči povětrnostním vlivům.
Otázka: Jaký je výrobní postup plaveného skla?
Výroba probíhá ve čtyřech fázích: tavení surovin při teplotě kolem 1550 °C, plavení na roztaveném cínu při 1000 °C, pomalé chlazení z 620 °C na 250 °C a řezání do požadovaných rozměrů.
Otázka: Jaké jsou vlastnosti kaleného stavebního skla?
Tepelně tvrzené sklo má pevnost v tahu za ohybu 120-200 MPa, což je několikanásobně více než běžné float sklo. Po rozbití se štěpí na tupé úlomky, což zvyšuje bezpečnost.
Otázka: Kde se v Česku vyrábí stavební sklo?
Výroba stavebního skla probíhá zejména v průmyslových regionech s tradicí sklářství, například v severních Čechách a na Moravě.
Otázka: Jaký je rozdíl mezi pyrolytickými a měkkými povlaky?
Pyrolytické povlaky se nanášejí přímo na float lince a odolávají povětrnostním vlivům. Měkké povlaky mají lepší nízkoemisivní vlastnosti, ale jsou méně odolné vůči oxidaci a musí být chráněny uvnitř izolačního skla.
Otázka: Jaké jsou typy izolačních skel?
Izolační skla obvykle obsahují 2 až 3 tabule skla a 1 až 2 meziskelné komory vyplněné argonem, kryptonem nebo xenonem. Distanční rámečky mají šířku v rozmezí 8-24 mm.
Otázka: Co je selektivní sklo a jaká je jeho selektivita?
Selektivní sklo propouští cca 60 % viditelného světla a má solární faktor kolem 28 %, což znamená koeficient selektivity 1,7-2,14. Pomáhá tak regulovat tepelné zisky v budovách.
Otázka: Jaké suroviny se používají na výrobu float skla?
Hlavní suroviny tvoří 70-72 % křemenný písek, 14 % sodné tavidlo a 10 % vápenec, doplněné o různé oxidy pro úpravu vlastností.
Otázka: Jaké jsou environmentální dopady výroby stavebního skla?
Výroba spotřebuje značné množství energie, ale recyklace skla snižuje spotřebu energie i emise CO₂ až o 30 % oproti výrobě z primárních surovin.
Otázka: Jak oxidy kovů ovlivňují barvu skla?
Oxid železitý dává sklu zelený nádech, oxid kobaltu modrý a mangan fialové tóny. Barvy ovlivňují propustnost a estetiku skla.
Otázka: Jak se vyrábí tepelně tvrzené sklo?
Sklo se zahřeje na zhruba 620 °C a následně rychle ochladí proudem vzduchu, což zvyšuje jeho pevnost a bezpečnost podle ČSN EN 12150.
Otázka: Co jsou dekorační typy skla?
Zahrnují válcovaná, drátěná, leptaná, pískovaná a smaltovaná skla, která mají speciální povrchové úpravy nebo barevné vrstvy vypálené při vysokých teplotách.
Otázka: Jak probíhá recyklace skla ve výrobě?
Skleněný odpad se rozdrcený přidává do taveniny, což snižuje spotřebu energie a emise CO₂ a zároveň šetří suroviny.
Otázka: Jaké jsou nevýhody měkkých povlaků?
Měkké povlaky jsou citlivé na oxidaci, proto musí být chráněny uvnitř meziskelní dutiny, což omezuje možnosti jejich použití v některých konstrukcích.
Otázka: Jaké jsou požadavky na těsnění izolačních skel?
Používá se primární butylový tmel pro zajištění vzduchotěsnosti a sekundární těsnění z polyuretanu, polysulfidu nebo silikonu podle ČSN EN 1279, které zajišťuje dlouhodobou pevnost a trvanlivost.
