Elektrické kabely CYKY představují základní prvek domovní instalace díky své spolehlivosti a variabilitě. Správné rozpoznání barevného značení kabelů CYKY a pochopení průřezů vodičů je klíčové pro bezpečnou a efektivní elektroinstalaci. Značení CYKY-J pak doplňuje přehled o typech, které najdou uplatnění v různých podmínkách.
Co si zapamatovat
- CYKY kabely mají měděné jádro a PVC izolaci s jmenovitým napětím 450/750 V.
- Typické průřezy vodičů CYKY kabelů jsou od 1,5 mm² do 16 mm² dle počtu žil.
- Značení CYKY-J znamená přítomnost ochranné žíly s izolací PE, CYKY-O značí kabel bez ní.
- CYKY kabely jsou určeny pro pevné uložení v suchých, vlhkých i betonových konstrukcích.
- Standardní řada průřezů vodičů podle ČSN EN IEC 60228 sahá až do 240 mm², i když CYKY kabely běžně dosahují do 16 mm².
Základní druhy a použití kabelů CYKY
Kabely CYKY představují základní typ elektrických kabelů s PVC izolací určených pro domovní i průmyslové elektroinstalace. Hlavní varianty se liší přítomností ochranné žíly PE, označené písmenem J, nebo její absencí u verze O. Jmenovité napětí těchto kabelů dosahuje 450/750 V, což je standard pro pevné uložení jak v suchém, tak vlhkém prostředí. Barevné značení kabelů CYKY a průřez vodičů CYKY musí odpovídat normám, aby byla zajištěna bezpečnost elektrické instalace.
Jaké jsou hlavní varianty kabelů CYKY podle ochranné žíly?
Kabely CYKY jsou dostupné ve dvou základních variantách podle ochranné žíly PE. CYKY-J obsahuje tuto žílu, která slouží jako zemnění a zvyšuje bezpečnost elektroinstalace. Oproti tomu CYKY-O je vyroben bez ochranné žíly, používá se tam, kde zemnící funkce není nutná. Výběr mezi CYKY-J a CYKY-O závisí na konkrétním typu elektrické instalace a požadavcích na bezpečnost.
Kde se používají kabely CYKY s napětím 450/750 V?
Kabely CYKY s jmenovitým napětím 450/750 V se běžně používají v elektrických instalacích bytových domů i průmyslových objektů. Jsou vhodné pro pevné uložení v prostorech s normální i zvýšenou vlhkostí díky PVC izolaci kabelů. Díky různému počtu vodičů v kabelu a barevnému značení kabelů CYKY splňují požadavky na bezpečnost i funkčnost domovních elektroinstalací.
Značení kabelů CYKY: význam písmen a čísel
Značení kabelů CYKY určuje klíčové parametry elektrických kabelů používaných pro domovní instalace, zejména počet vodičů v kabelu a průřez vodičů v mm². Přesně rozumět tomuto značení pomáhá správně zvolit kabel podle konkrétních požadavků a bezpečnostních norem.
Písmeno J v označení CYKY-J znamená, že kabel obsahuje ochrannou žílu PE (zemnící vodič), což je zásadní pro bezpečnost elektroinstalace. Naopak písmeno O v CYKY-O signalizuje absenci této ochranné žíly. Typický příklad je kabel CYKY-J 3×1,5, kde číslo 3 udává počet vodičů a 1,5 průřez vodičů v milimetrech čtverečních.
- CYKY-J kabely s ochrannou žílou PE, vhodné pro běžné domovní rozvody
- CYKY-O kabely bez ochranné žíly, používají se tam, kde není vyžadována zemnící funkce
- Průřez vodičů CYKY ovlivňuje maximální proudovou zatížitelnost kabelu
- Barevné značení kabelů CYKY zjednodušuje identifikaci jednotlivých vodičů v instalaci
- PVC izolace kabelů CYKY zajišťuje mechanickou odolnost i ochranu proti vlhkosti
„Správné čtení značení kabelů CYKY je základem pro bezpečnou a funkční elektroinstalaci,“ upozorňuje odborník z portálu eagri.cz.
Co znamená značení kabelů CYKY
Značení kabelů CYKY vyjadřuje jejich konstrukci a použití. Díky němu lze snadno rozlišit kabely podle počtu vodičů, průřezu i přítomnosti ochranné žíly PE. Staré a nové značení kabelů CYKY se mírně liší, ale princip písmen J a O zůstává klíčový pro identifikaci kabelu.
Standardní průřezy a počet vodičů u kabelů CYKY
Standardní průřezy a počet vodičů u kabelů CYKY určují jejich vhodnost pro různé typy elektrických instalací. Průřezy vodičů se pohybují od 1,5 mm² do 16 mm², přičemž počet vodičů v kabelu se liší podle konkrétního použití v domovní nebo třífázové elektroinstalaci. Níže najdete podrobnější přehled o těchto parametrech.
Jaké jsou standardní průřezy vodičů u kabelů CYKY?
Průřez vodičů CYKY kabelů začíná na 1,5 mm² a může dosahovat až 16 mm². Menší průřezy, například 1,5 mm² a 2,5 mm², se nejčastěji používají v domovních elektroinstalacích k napájení běžných spotřebičů a zásuvek. Vodiče s větším průřezem, od 4 mm² do 16 mm², jsou určené pro třífázové instalace a průmyslové využití, kde je potřeba vyšší proudová zatížitelnost. Průřez vodiče přímo ovlivňuje maximální proudovou kapacitu a tím i bezpečnost elektroinstalace.
Kolik vodičů mají kabely CYKY a jaký je jejich význam?
Počet vodičů v kabelu CYKY se pohybuje od 2 do 7, přičemž počet vodičů určuje konkrétní využití kabelu. Dvouvodičové kabely slouží pro jednoduché jednofázové okruhy, například osvětlení. Kabely se třemi vodiči (např. CYKY 3×2,5 mm) jsou standardem pro domovní zásuvkové obvody a osvětlení, kde je potřeba fázový, nulový a ochranný vodič s PVC izolací. Kabely s 4, 5 nebo 7 vodiči se používají ve složitějších třífázových instalacích a pro řízení více obvodů najednou.
| Počet vodičů | Běžný průřez vodičů (mm²) | Typické použití |
|---|---|---|
| 2 | 1,5 / 2,5 | Jednofázové osvětlení |
| 3 | 1,5 / 2,5 | Domovní zásuvky a osvětlení |
| 4 | 2,5 / 4 | Třífázové instalace |
| 5 | 2,5 / 4 | Třífázové instalace s nulovým vodičem |
| 7 | 2,5 / 4 | Rozsáhlé třífázové systémy |
Konstrukce kabelů CYKY a použité materiály
Kabely CYKY představují standardní typ elektrických kabelů pro domovní instalace s pevnou montáží. Jejich konstrukce kombinuje měděné jádro s PVC izolací a pláštěm, což zajišťuje bezpečný přenos elektřiny při jmenovitém napětí 450/750 V. Díky této konstrukci jsou kabely vhodné pro různé typy uložení včetně vnitřních prostor i venkovních instalací, přičemž odolávají mechanickému poškození a vlivům prostředí.
Jaká je konstrukce kabelů CYKY?

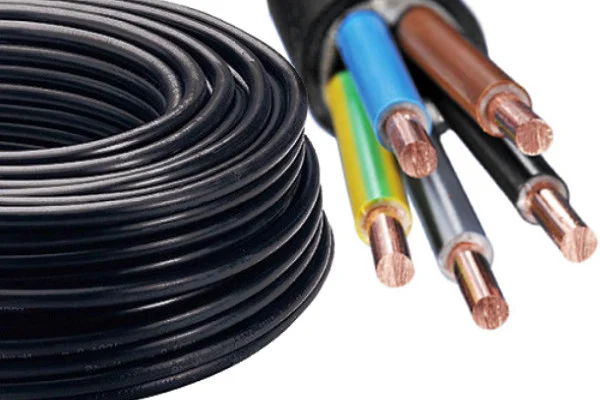

Kabely CYKY mají jádro tvořené měděnými dráty (Cu RE), které zajišťují výbornou elektrickou vodivost. Okolo jádra je PVC izolace, která chrání vodiče před zkratem a vlhkostí. Celý kabel je dále obalen PVC pláštěm, který poskytuje mechanickou ochranu a odolnost vůči chemikáliím a povětrnostním vlivům. Konstrukce kabelu umožňuje jeho pevné uložení ve zdivu, podlahách nebo v potrubí. Jmenovité napětí 450/750 V odpovídá běžným požadavkům na elektrické kabely domovní instalace. Barevné značení kabelů CYKY usnadňuje identifikaci jednotlivých vodičů podle jejich funkce.
Jaké materiály se používají v kabelu CYKY?
Materiálem jádra kabelu CYKY je měď (Cu RE), která se vyznačuje vysokou vodivostí a dobrou mechanickou pevností. PVC izolace kabelů zaručuje elektrickou bezpečnost a odolnost vůči vlhkosti, zatímco PVC plášť chrání kabel před mechanickým poškozením a působením chemických látek. Tyto materiály jsou standardem u kabelů s jmenovitým napětím 450/750 V a odpovídají požadavkům na trvanlivost a bezpečnost v běžných elektroinstalacích. Průřez vodičů CYKY se volí podle přenosového zatížení a počtu vodičů v kabelu, přičemž typické jsou varianty s označením CYKY-J, které zahrnují ochranný vodič.
- měděné jádro pro spolehlivý přenos elektřiny
- PVC izolace pro elektrickou bezpečnost
- PVC plášť pro mechanickou ochranu a odolnost
- vhodné pro pevné uložení v různých prostředích
- jmenovité napětí 450/750 V zajišťuje standardní bezpečnostní parametry
Barevné značení vodičů v CYKY kabelech
Barevné značení vodičů u kabelů CYKY pro 220 V instalace odpovídá platným normám ČSN a usnadňuje správnou identifikaci při montáži domovní elektroinstalace. Ochranný vodič má vždy izolaci v žlutozelené barvě podle ČSN EN 60446, což je nezbytné pro bezpečnost elektroinstalace a správné uzemnění. Nulový vodič je označen modrou izolací, která je standardní pro nulové vodiče v jednofázových i třífázových rozvodech. Fázové vodiče mají izolaci v hnědém nebo černém odstínu, přičemž hnědá barva je nejčastější pro první fázi (L1) a černá se používá u dalších fází (L2, L3) nebo jako alternativní označení.
Toto barevné značení platí pro vodiče v kabelu CYKY s PVC izolací a průřezy od 1,5 mm² do 16 mm², typicky používané v domovních i průmyslových instalacích. Kabely označené CYKY-J obsahují ochranný vodič žlutozelené barvy, zatímco kabely CYKY-O ochranný vodič neobsahují. Správná identifikace vodičů podle barev je zásadní pro bezpečné zapojení a prevenci elektrických závad.
| Vodič | Barva izolace | Funkce v instalaci |
|---|---|---|
| Ochranný vodič | žlutozelená | PE – ochranný vodič (zemnění) |
| Nulový vodič | modrá | N – nulový vodič |
| Fázový vodič | hnědá, černá | L – fázové vodiče (L1, L2, L3) |
Tip: Při instalaci kabelů CYKY vždy ověřte barevné značení vodičů před zapojením, protože záměna nulového a ochranného vodiče může způsobit nebezpečné poruchy a riziko úrazu elektrickým proudem. Dodržování barevného standardu zvyšuje bezpečnost a usnadňuje pozdější revize elektroinstalace.
Doporučené postupy spojování a zakončování kabelů CYKY
Správné spojování a zakončování kabelů CYKY je klíčové pro bezpečnost a spolehlivost elektrické instalace. Spojování kabelů vyžaduje použití vhodných svorek, které odpovídají průřezu vodičů CYKY a počtu vodičů v kabelu. Svorky musí zajistit pevný elektrický kontakt a mechanickou pevnost bez poškození PVC izolace kabelů. Zakončování kabelů se provádí kvalitní izolací, která chrání spoje před vlhkostí a mechanickým poškozením.
Mezi nejčastější chyby při instalaci kabelů CYKY patří nedostatečně utažené svorky, poškození izolace při odizolování a špatný výběr svorek nesouladný s charakteristikami kabelů CYKY 3×2,5 mm či jiných typů elektrických kabelů včetně CYKY-J. Dodržení doporučených postupů zabraňuje vzniku tepelných ztrát a riziku zkratu.
- Výběr svorek – použijte svorky určené pro daný průřez vodičů CYKY
- Odizolování kabelu – odizolujte vodiče s přesností, aby nedošlo k poškození PVC izolace kabelů
- Spojení vodičů – pevně utáhněte svorky, aby byl zajištěn bezpečný kontakt
- Izolace spoje – použijte izolační pásku nebo kryt svorky, aby bylo zakončení kabelů bezpečné a odolné vůči vlhkosti
Tip: Dodržujte barevné značení kabelů CYKY, abyste předešli záměně fází a ochranných vodičů v elektrické instalaci domů.
Časté dotazy
Jaký je rozdíl mezi kabely CYKY-J a CYKY-O?
CYKY-J obsahuje ochrannou žílu s izolací PE, zatímco CYKY-O tuto žílu nemá; označení J a O tedy označuje přítomnost nebo absenci ochranného vodiče.
Jaký průřez vodičů je vhodný pro zásuvky v domácí elektroinstalaci?
Pro zásuvky se běžně používá průřez vodičů 2,5 mm², pro světelné okruhy 1,5 mm².
Jaké je standardní jmenovité napětí kabelů CYKY?
Standardní jmenovité napětí kabelů CYKY je 450/750 V.
Pro jaké prostředí jsou kabely CYKY určeny?
CYKY kabely jsou určeny pro pevné uložení v suchých i vlhkých prostorách, pod omítku, do zdi, stropu, betonu i do země v chráničce.
Jaké jsou základní barvy vodičů u kabelů CYKY pro 220 V instalace?
Ochranný vodič je žlutozelený, nulový modrý, a fázové vodiče jsou většinou hnědé nebo černé.
Jak správně spojovat kabely CYKY?
Spojování kabelů CYKY vyžaduje použití vhodných svorek pro měděné vodiče, pevné utažení spoje a izolaci pomocí izolační pásky nebo krimpovacích dutinek.
Jaké jsou běžné chyby při instalaci kabelů CYKY?
Časté chyby zahrnují nesprávné odizolování vodičů, použití nevhodných svorek a nedostatečná izolace spojů.
Jak číst označení kabelů CYKY?
Označení obsahuje typ kabelu (CYKY), přítomnost ochranné žíly (J nebo O), počet vodičů a průřez vodičů v mm², např. CYKY-J 3×1,5.
Jaké jsou typy kabelů CYKY dostupné na trhu?
Na trhu jsou běžné kabely CYKY-J, CYKY-O, CYKYLo (ploché) a CXKH s nehořlavou izolací.
Kde najdu normy pro značení kabelů CYKY?
Normy pro značení kabelů CYKY jsou uvedeny v ČSN EN IEC 60228 a dalších technických normách pro elektroinstalace.
Jaké jsou standardní průřezy vodičů u kabelů CYKY?
Nejčastější průřezy jsou 1,5 mm², 2,5 mm², 4 mm² a 6 mm², přičemž 2,5 mm² se běžně používá pro zásuvky a 1,5 mm² pro osvětlení.
Jaká je konstrukce kabelů CYKY?
Kabely CYKY mají měděné vodiče s PVC izolací a pláštěm, které zajišťují mechanickou odolnost a elektrickou bezpečnost.
Jaký materiál izolace se používá u kabelů CYKY?
Izolace vodičů i plášť kabelu jsou vyrobeny z PVC, což je standardní materiál pro vnitřní elektroinstalace.
Jak se správně ukládají kabely CYKY?
Kabely CYKY se ukládají volně nebo v trubkách, nikdy nesmí být vystaveny přímému slunečnímu záření, aby nedošlo k degradaci PVC pláště.
Jaké jsou rozdíly mezi kabely CYKY a NYY?
Kabely CYKY mají PVC izolaci a jsou určeny pro vnitřní použití, zatímco NYY mají odolnější plášť vhodný i pro venkovní a zemní instalace.
