Alternátor je klíčovou součástí v elektrotechnice, která přeměňuje mechanickou energii na elektrickou pomocí elektromagnetické indukce. Jeho hlavními prvky jsou rotor alternátoru a statorové vinutí, přičemž regulátor napětí zajišťuje stabilitu výstupního proudu. Porozumění jejich principu fungování umožňuje efektivní využití alternátorů v různých aplikacích.
Hlavní poznatky
- Alternátor funguje na principu elektromagnetické indukce a vyrábí střídavý proud pomocí rotoru a statoru.
- Rotor alternátoru se otáčí rychlostí až několik tisíc otáček za minutu a vytváří magnetické pole.
- Stator obsahuje třífázové vinutí, často zapojené do hvězdy, které indukuje střídavé napětí.
- Regulace napětí je řízena AVR systémem a udržuje napětí v rozmezí 13,5-14,5 V u 12V soustav.
- Maximální výkon automobilových alternátorů dosahuje až 2100 W, což odpovídá proudu 150 A při 14 V.

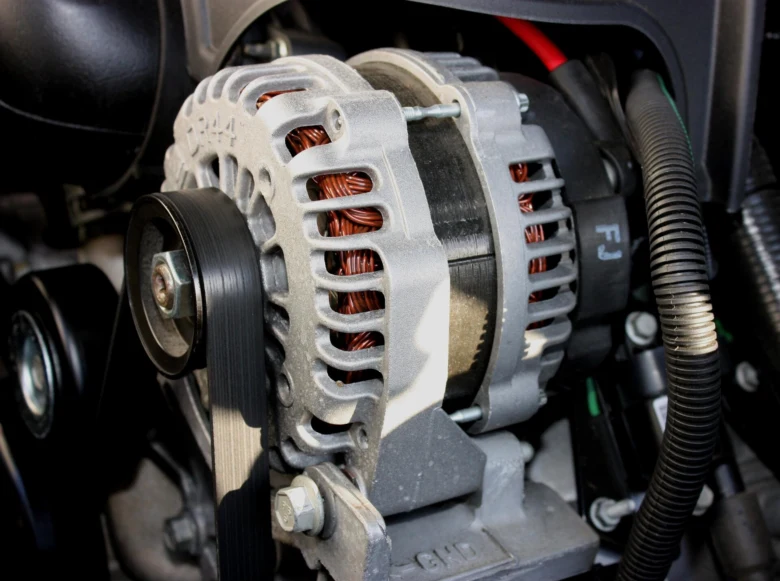

Základní princip činnosti alternátoru v elektrotechnice
Alternátor v elektrotechnice funguje na principu elektromagnetické indukce, kdy rotor vytváří otáčivé magnetické pole, které indukuje střídavé napětí ve statorovém vinutí. Tento proces umožňuje převod mechanické energie na elektrickou při otáčkách rotoru často dosahujících až několik tisíc za minutu. Elektromagnetická indukce je tak základem výroby střídavé elektrické energie v alternátorech, například v automobilech nebo průmyslových aplikacích.
Role rotoru v alternátoru
Rotor alternátoru obsahuje budící vinutí nebo permanentní magnety, které vytvářejí magnetické pole. Při otáčení rotoru rychlostí až několik tisíc otáček za minutu se toto magnetické pole otáčí uvnitř statoru. Rotující magnetické pole je klíčové pro indukci elektrického napětí ve statorovém vinutí podle principu elektromagnetické indukce.
Funkce statoru a třífázového vinutí
Stator alternátoru obsahuje třífázové vinutí, obvykle zapojené do hvězdy, které při průchodu otáčivého magnetického pole indukuje střídavé napětí. Toto napětí se typicky pohybuje v rozmezí 13,5 až 14,5 V u automobilových alternátorů. Třífázový alternátor díky svému vinutí a zapojení umožňuje stabilní a plynulý výstup střídavé elektrické energie, která je následně usměrněna diodovým můstkem a regulována regulátorem napětí.
- Rotor vytváří otáčivé magnetické pole
- Magnetické pole indukuje střídavé napětí ve statoru
- Statorové vinutí často tvoří třífázový alternátor
- Regulátor napětí zajišťuje stabilní výstup elektrické energie
- Diodový můstek převádí střídavý proud na stejnosměrný

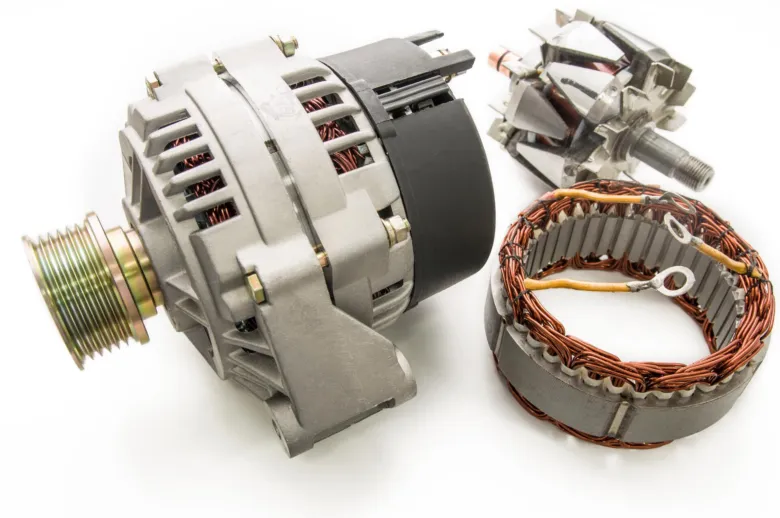

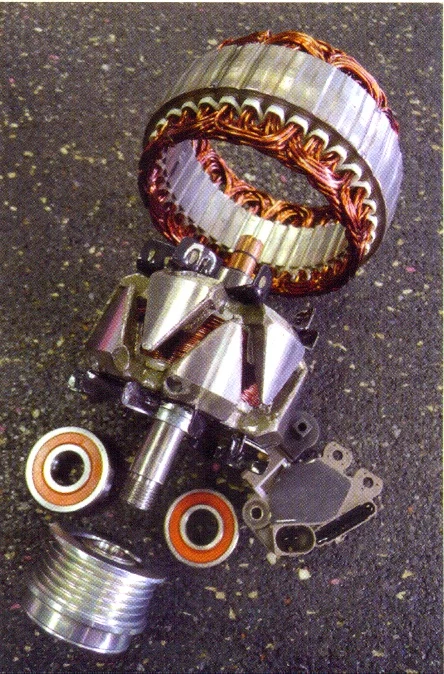

Konstrukce a hlavní části alternátoru
Alternátor je složen z několika klíčových částí, které společně zajišťují výrobu střídavého elektrického proudu pomocí elektromagnetické indukce. Konstrukce zahrnuje rotor upevněný na hřídeli, stator se statorovým vinutím, sběrné kroužky, pólové nástavce a chlazení pomocí ventilátoru. Mezera mezi rotorem a statorem je velmi malá, obvykle 0,2-0,3 mm, což je zásadní pro efektivní provoz a minimalizaci ztrát. Pro lepší pochopení doporučuji nahlédnout do schématu zapojení alternátoru, například na stránkách Wikipedia Alternátor.
Rotor a jeho komponenty
Rotor alternátoru obsahuje cívku budícího vinutí upevněnou na hřídeli, která se otáčí rychlostí až několik tisíc otáček za minutu. Na rotoru jsou také umístěny sběrné kroužky, které přenášejí elektrický proud do vinutí, a pólové nástavce, jež vytvářejí magnetické pole potřebné pro elektromagnetickou indukci.
Stator a chlazení alternátoru
Stator tvoří pevnou část alternátoru z transformátorových plechů, do kterých je navinuto třífázové měděné vinutí. Chlazení alternátoru zabezpečuje ventilátor s větracími otvory a žebry na pouzdře, díky čemuž teplota provozu zůstává pod 100 °C a zajišťuje tak stabilní výkon a životnost zařízení.
- Mezera mezi rotorem a statorem: 0,2-0,3 mm
- Rotor na hřídeli s budícím vinutím
- Stator s třífázovým statorovým vinutím
- Ventilátor pro efektivní chlazení
- Sběrné kroužky a pólové nástavce pro přenos a tvorbu magnetického pole
Regulace napětí a výkonu alternátoru
Regulace napětí je klíčová pro správnou funkci alternátoru, který vyrábí elektrickou energii pomocí elektromagnetické indukce mezi rotorem a statorovým vinutím. Pro udržení stabilního napětí v rozmezí 13,5-14,5 V u 12V systémů regulátor napětí řídí proud budícího vinutí, čímž ovlivňuje výkon třífázového alternátoru a jeho výstup přes diodový můstek.
Základní princip regulace napětí
Regulátor napětí omezuje a přerušuje proud budícího vinutí, aby udržel výstupní napětí alternátoru stabilní mezi 13,5 a 14,5 V. Tímto způsobem kontroluje intenzitu magnetického pole rotoru alternátoru, což přímo ovlivňuje generované napětí ve statorovém vinutí.
Pokročilé technologie regulace a integrace s ECU
Moderní alternátory používají elektronické regulátory integrované s řídicí jednotkou ECU, která umožňuje přesnější a efektivnější řízení napětí a výkonu. Tato automatická regulace napětí zlepšuje spolehlivost nabíjecího systému a optimalizuje chod motoru i elektrických spotřebičů v automobilu.
Typy alternátorů a jejich specifika
Alternátory se odlišují především konstrukcí rotoru, která přímo ovlivňuje jejich provozní parametry a vhodnost pro konkrétní aplikace v elektrotechnice. Nejrozšířenější jsou rotory s drápkovými póly, které zajišťují spolehlivou elektromagnetickou indukci v třífázových alternátorech a umožňují stabilní výrobu střídavého napětí při otáčkách obvykle od 1500 do 3000 ot/min. Alternátory s vyniklými póly jsou navrženy pro provoz při nižších otáčkách, typicky mezi 500 až 2500 ot/min, a poskytují vyšší točivý moment, což je ideální pro lodní motory a malé turbíny.
Bezkartáčové alternátory eliminují opotřebení uhlíků díky absenci sběrných kroužků a kartáčů, čímž zvyšují spolehlivost a prodlužují servisní intervaly. Tento typ rotoru využívá speciální ložiska s maznicemi a elektronický regulátor napětí, který přesněji kontroluje budicí proud. Alternátory s permanentními magnety používají trvalé magnety v rotoru, což zjednodušuje konstrukci a zvyšuje účinnost, zejména v elektromotorech a specializovaných generátorech, kde je kladen důraz na kompaktnost a energetickou úspornost.
Tabulka: Typy alternátorů a jejich specifické vlastnosti
| Typ alternátoru | Charakteristika | Použití |
|---|---|---|
| Drápkové póly | Nejčastější rotor, robustní konstrukce, otáčky 1500-3000 ot/min | Automobilový průmysl, výroba energie |
| Vyniklé póly | Provoz při nízkých otáčkách 500-2500 ot/min, vysoký točivý moment | Lodní motory, malé turbíny |
| Bezkartáčové alternátory | Bez sběrných kroužků a kartáčů, vyšší spolehlivost, elektronická regulace | Moderní automobily, průmyslové aplikace |
| Permanentní magnety | Trvalé magnety v rotoru, jednoduchá konstrukce, vysoká účinnost | Elektromotory, speciální generátory |
Tip: Při diagnostice alternátoru věnujte pozornost nestabilnímu výstupnímu napětí, které často signalizuje poruchu regulátoru napětí a vyžaduje odbornou kontrolu a případnou výměnu komponent.
Diagnostika a údržba alternátoru
Diagnostika a údržba alternátoru je klíčová pro spolehlivý provoz elektrického systému. Nejčastější poruchy se týkají regulátoru napětí, ložisek a diodového můstku, přičemž jejich včasné rozpoznání zabrání vážnějším škodám.
Příznaky vadného regulátoru napětí
Vadný regulátor napětí způsobuje nestabilní nebo příliš nízké napětí alternátoru, které by mělo být v rozmezí 13,5-14,5 V. Tento problém se často projeví rozsvícením kontrolky dobíjení na palubní desce, což signalizuje poruchu v automatické regulaci napětí. Nesprávná činnost regulátoru ovlivňuje výkon třífázového alternátoru, protože rotor alternátoru a statorové vinutí nedostávají správné napětí.
Metody diagnostiky alternátoru
Diagnostika alternátoru začíná měřením napětí voltmetrem během chodu motoru a kontrolou kontrolky dobíjení.
- Zapněte motor – zajistěte běh alternátoru.
- Připojte voltmetr k baterii – změřte napětí, které by mělo být stabilní mezi 13,5-14,5 V.
- Sledujte kontrolku dobíjení – nesvítí-li v provozu, indikujte možné selhání diodového můstku nebo regulátoru napětí.
- Poslechněte hučení nebo pískání – tyto zvuky mohou signalizovat opotřebení ložisek, jež je nutné pravidelně kontrolovat a mazat.
Tip: Pravidelná údržba větracích otvorů alternátoru zabraňuje přehřívání a prodlužuje životnost jeho komponentů.
Aplikace, životnost a srovnání alternátorů
Alternátory představují klíčový prvek v mnoha elektrických systémech díky své spolehlivosti a dlouhé životnosti. Používají se nejen v automobilech, ale také ve stavební technice a energetice, kde nahrazují starší technologie, jako jsou dynama. Následující podkapitoly objasní hlavní aspekty jejich provozu a srovnání s jinými generátory.
Životnost a údržba alternátoru
Životnost automobilového alternátoru obvykle přesahuje 150 000 km provozu, což často odpovídá životnosti vozidla. Nejčastějšími poruchami jsou selhání elektronického regulátoru napětí, opotřebení ložisek, které se projevuje hučením nebo pískáním, a poškození diodového můstku, jež způsobuje nesprávné usměrnění střídavého proudu na stejnosměrný. Pravidelná diagnostika těchto komponent, například pomocí měření napětí a odporu, pomáhá předcházet náhlým poruchám a zajišťuje stabilní provoz třífázového alternátoru. Elektromagnetická indukce v rotoru alternátoru vytváří střídavý proud ve statorovém vinutí, který je následně usměrněn a regulován pro napájení elektrických systémů vozidla.
Porovnání alternátorů a dynam
Alternátory mají účinnost kolem 70-80 %, což výrazně převyšuje účinnost dynam, která se pohybuje kolem 40-50 %. Alternátor vyrábí střídavý proud v třífázovém statorovém vinutí (obvykle 6 až 8 cívek na fázi), což umožňuje vyšší výkon a stabilnější napětí. Výkon běžného automobilového alternátoru dosahuje 500 až 2100 W (35-150 A při 14 V), což je několikanásobně více než u dynam. Díky diodovému můstku a automatické regulaci napětí (typicky 13,5-14,5 V u 12V systémů) udržuje alternátor stabilní napětí a chrání akumulátor před přebíjením. Dynamo produkuje stejnosměrný proud přímo, ale jeho mechanické části, jako jsou uhlíky a komutátor, se rychleji opotřebovávají, což vede k častějším poruchám a nižší spolehlivosti.
- Alternátor v autě využívá třífázový systém pro vyšší efektivitu a stabilitu napětí
- Dynamo produkuje stejnosměrný proud s nižší spolehlivostí a vyšším mechanickým opotřebením
- Alternátor má delší životnost díky menšímu opotřebení uhlíků a absenci komutátoru
Tip: Pravidelná kontrola a údržba regulátoru napětí a diodového můstku výrazně prodlužuje životnost automobilového alternátoru a minimalizuje riziko selhání během provozu.
Časté dotazy
Jaká je hlavní funkce alternátoru?
Alternátor přeměňuje mechanickou energii na střídavý elektrický proud pomocí elektromagnetické indukce, který je následně usměrněn pro napájení a nabíjení akumulátoru.
Jaký je princip regulace napětí u alternátoru?
Regulátor napětí omezuje a přerušuje proud budícího vinutí, aby udržel stabilní výstupní napětí mezi 13,5 a 14,5 V u 12V systémů.
Jaké jsou nejčastější typy alternátorů?
Nejčastější jsou alternátory s drápkovými póly, dále s vyniklými póly, bezkartáčové a s permanentními magnety.
Jak poznat vadný regulátor alternátoru?
Příznaky vadného regulátoru jsou kolísání napětí mimo rozmezí 13,5-14,5 V a rozsvícení kontrolky dobíjení na palubní desce.
Jaká je životnost alternátoru?
Životnost alternátoru obvykle přesahuje životnost vozidla, avšak poruchy mohou nastat na regulátoru, ložiskách či diodovém můstku.
Jaké jsou hlavní části alternátoru?
Alternátor se skládá z rotoru, statoru, sběrných kroužků, pólových nástavců a ventilátoru pro chlazení.
Jak se provádí diagnostika alternátoru?
Diagnostika zahrnuje měření výstupního napětí voltmetrem, kontrolu kontrolky dobíjení a poslech zvuků z ložisek.
Jaký je rozdíl mezi alternátorem a dynamem?
Alternátor vyrábí střídavý proud s vyšší účinností a spolehlivostí, zatímco dynamo vyrábí stejnosměrný proud s rychlejším opotřebením uhlíků.
Jaké jsou pokročilé technologie regulace napětí?
Moderní alternátory používají elektronické regulátory integrované s řídicí jednotkou ECU pro přesnější řízení napětí a výkonu.
Kde se používají alternátory mimo automobily?
Alternátory se používají také ve stavební technice, zemědělských strojích a elektrárnách jako turboalternátory a hydroalternátory.
Jaký je základní princip elektromagnetické indukce v alternátoru?
Alternátor využívá elektromagnetickou indukci, kdy rotor otáčením v magnetickém poli indukuje střídavé napětí ve statorových cívkách, podle Faradayova zákona indukce.
Jaké jsou nejčastější poruchy alternátoru a jak je diagnostikovat?
Mezi nejčastější patří opotřebení uhlíkových kartáčů a vadný diodový můstek; diagnostika zahrnuje měření výstupního napětí a kontrolu odporu vinutí.
Jak se provádí údržba alternátoru?
Údržba zahrnuje pravidelnou kontrolu stavu uhlíků, čištění větracích otvorů a kontrolu upevnění spojů, obvykle každých 20 000 km nebo podle výrobce.
Jaké je schéma zapojení alternátoru v automobilu?
Schéma zahrnuje rotor napájený z baterie přes regulátor napětí, stator připojený k elektrické soustavě vozidla a diodový můstek usměrňující výstup na stejnosměrný proud.
Jak alternátor vyrábí elektrickou energii v automobilu?
Při otáčení motoru se rotor alternátoru otáčí v magnetickém poli, čímž indukuje střídavé napětí ve statoru, které se následně usměrňuje a používá k napájení vozidla a dobíjení baterie.
