Stykače a polovodičová SSR relé patří mezi základní prvky řízení elektrických obvodů, které najdou uplatnění jak v průmyslu, tak v domácích instalacích. Správné zapojení stykače včetně start-stop ovládání a využití pomocných kontaktů výrazně ovlivňuje bezpečnost a spolehlivost zařízení. U SSR relé je navíc klíčové zajistit adekvátní chlazení pro dlouhodobý provoz bez poruch.
⭐ Zásadní body
- Stykače mají jmenovitý proud až 25 A pro neinduktivní zátěž a životnost okolo 1 milionu sepnutí.
- SSR relé přepínají během cca 1 ms a mají životnost přes 15 let (MTTF).
- Ovládací napětí stykačů je běžně 24-230 V AC/DC, u SSR relé 3-30 V DC/AC.
- SSR relé vyžadují chladič, aby udržely teplotu pod 85 °C pro bezpečný provoz.
- Stykače přitahují cívkou při 80 % jmenovitého napětí a odpadají mezi 20-55 % napětí.
Jak správně zapojit stykač v elektrickém obvodu
Stykač se zapojuje připojením svorek A1 a A2, které ovládají jeho cívku napětím 24-230 V AC/DC, přičemž cívka stykače přitahuje kontakt při cca 80 % jmenovitého napětí a uvolňuje jej mezi 20-55 %. Pomocné kontakty stykače umožňují realizaci funkcí start a stop, kdy tlačítko start sepne stykač a přidržovací kontakt udrží obvod sepnutý, zatímco tlačítko stop jej bezpečně vypne. Správné zapojení k síťovému napájení a do automatizačního systému vyžaduje přesné dodržení označení kontaktů a bezpečnostní opatření.

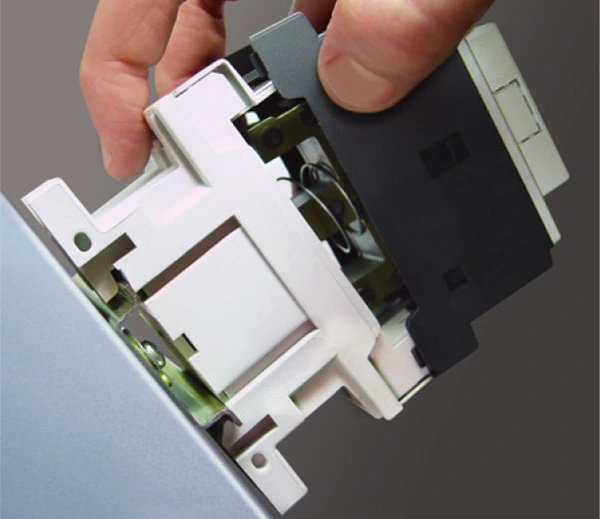

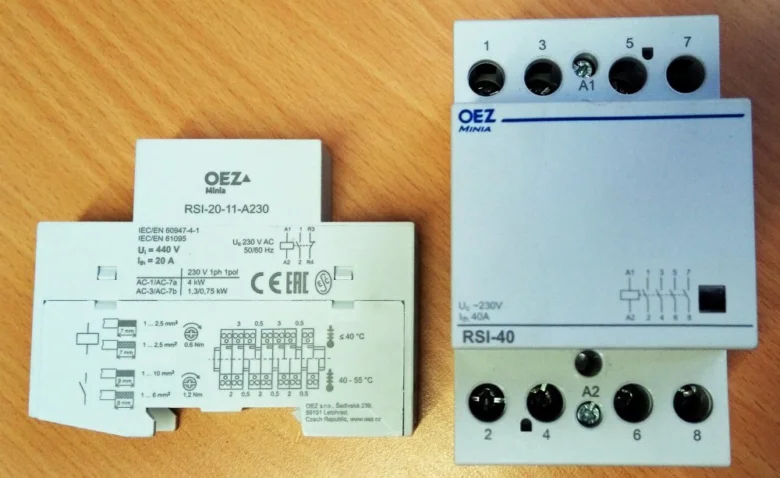

Označení a význam kontaktů stykače
Svorky A1 a A2 představují ovládací vstupy cívky stykače. Kontakt A1 bývá připojen k fázi ovládacího napětí a A2 k nulovému vodiči nebo naopak podle konkrétního schématu a typu stykače. Pomocné kontakty stykače slouží k doplňkové funkci v obvodu, například k samodržení (přidržení stykače) nebo k signalizaci stavu. Stykače pracují s ovládacím napětím v rozsahu 24-230 V AC nebo DC, což je standardní rozsah pro průmyslové i domácí aplikace. Pomocné kontakty jsou často označeny jako NO (normálně otevřený) nebo NC (normálně zavřený), jejich správné zapojení zajišťuje funkčnost ovládacích prvků.
Postup zapojení stykače s funkcí start a stop
Pro zapojení funkce start-stop se používají dvě tlačítka – start a stop – a pomocné kontakty stykače. Tlačítko start sepne cívku stykače, která přitáhne hlavní kontakty, a pomocný kontaktní pár se paralelně připojí k tlačítku start, čímž se udržuje sepnutí i po jeho uvolnění (přidržovací funkce). Tlačítko stop je zapojeno sériově do ovládacího obvodu a při stisku přeruší napájení cívky, čímž stykač odpadá a celý obvod se vypne. Tento způsob zapojení zajišťuje bezpečný a přehledný provoz, přičemž pomocné kontakty stykače jsou klíčové pro správnou funkci start-stop. Doporučuje se používat správné dimenzování vodičů a pojistek podle normy ČSN.
Připojení stykače k síťovému napájení a automatizaci
Stykač se připojuje k síťovému napájení tak, že hlavní kontakty stykače jsou zapojeny do fáze a neutrálu nebo do třífázové sítě podle typu zátěže. Svorky A1 a A2 slouží k napájení cívky pomocí řídicího napětí 24-230 V, které může být dodáváno z automatizačního systému nebo ovládacích tlačítek. Pro správnou funkci je nutné zajistit bezpečnostní pojistky a správné chlazení, zvláště pokud se stykač používá v kombinaci s polovodičovým relé (SSR relé). Integrace do automatizace zahrnuje zapojení pomocných kontaktů pro monitorování a řízení, což umožňuje sofistikované funkce a bezpečný provoz.
| Kontakt | Funkce | Popis |
|---|---|---|
| A1 | Ovládací cívka – fáze | Připojení k řídicímu napětí |
| A2 | Ovládací cívka – nulový vodič | Dokončení ovládacího obvodu |
| Pomocné NO | Přidržení stykače (start) | Udržuje sepnutí stykače |
| Pomocné NC | Bezpečnostní blokování (stop) | Přerušuje obvod a vypíná stykač |
FAQ
Otázka: Jaká je funkce relé SSR?
SSR relé je polovodičový spínač ovládaný nízkonapěťovým signálem 3-30 V DC/AC, který přepíná zatížení s rychlostí cca 1 ms a má životnost přes 15 let.
Otázka: Co je lepší pro řízení výkonu, stykač nebo relé?
SSR relé je vhodnější pro časté spínání a přesné řízení výkonu díky rychlosti přepínání 1 ms a životnosti přes 15 let, stykače jsou lepší pro induktivní zátěže a nižší frekvence spínání s životností cca 1 milion sepnutí.
Otázka: Jak správně zapojit stykač?
Zapojte svorky A1 a A2 pro ovládání cívky stykače napětím 24-230 V, využijte pomocné kontakty pro funkci start-stop a dodržujte bezpečnostní normy a správné dimenzování.
Otázka: Jak se označují kontakty stykače?
Hlavní ovládací svorky stykače jsou A1 (plus) a A2 (mínus), pomocné kontakty jsou označeny podle funkce a slouží k samodržení nebo blokování; správné označení pomáhá bezpečně zapojit obvod.
Otázka: Jaké ochranné prvky jsou doporučeny pro SSR relé?
Pro SSR relé se doporučuje pojistka s hodnotou 2-3× jmenovitý proud, instalace TVS diody a snubber obvodu pro ochranu před přepětím a elektromagnetickým rušením, a chlazení udržující teplotu pod 85 °C.
Otázka: Jaké jsou nejčastější chyby při zapojení stykačů a SSR relé?
Časté chyby zahrnují nesprávné připojení svorek A1 a A2, nedostatečné chlazení SSR relé, paralelní zapojení tlačítek start a stop, a nevhodné dimenzování pojistek nebo ochranných prvků.
Otázka: Jak monitorovat stav SSR relé během provozu?
Monitorujte teplotu chladiče pomocí teplotních čidel, sledujte svodové proudy 1-10 mA a instalujte ochranné obvody proti elektromagnetickému rušení pro prevenci poruch.
Otázka: Kdy použít stykač a kdy SSR relé?
Stykače jsou vhodné pro aplikace s nižší frekvencí spínání a induktivními zátěžemi, SSR relé pro časté spínání, přesné řízení výkonu a bezhlučný provoz.
Otázka: Jak zapojit stykač s funkcí start a stop?
Použijte tlačítka start a stop s pomocnými kontakty stykače, kde start sepne stykač a pomocné kontakty udrží sepnutí, stop tlačítko přeruší obvod a vypne stykač.
Otázka: Jak funguje přidržení stykače pomocí pomocných kontaktů?
Pomocné kontakty jsou zapojeny paralelně s tlačítkem start, takže po sepnutí stykače udržují cívku napájenou i po uvolnění tlačítka, což umožňuje trvalé sepnutí.
Otázka: Jak správně zapojit svorky A1 a A2 na stykači?
Svorky A1 a A2 jsou cívkové svorky stykače; A1 je připojena na fázi ovládacího napětí a A2 na nulový vodič nebo naopak podle schématu, vždy dodržujte polaritu a napětí dle štítku stykače.
Otázka: Jaké jsou výhody použití SSR relé oproti klasickým stykačům?
SSR relé má rychlejší spínání a neobsahuje mechanické části, což zvyšuje životnost a snižuje hluk; navíc umožňuje přesné řízení výkonu díky možnosti fázového řízení.

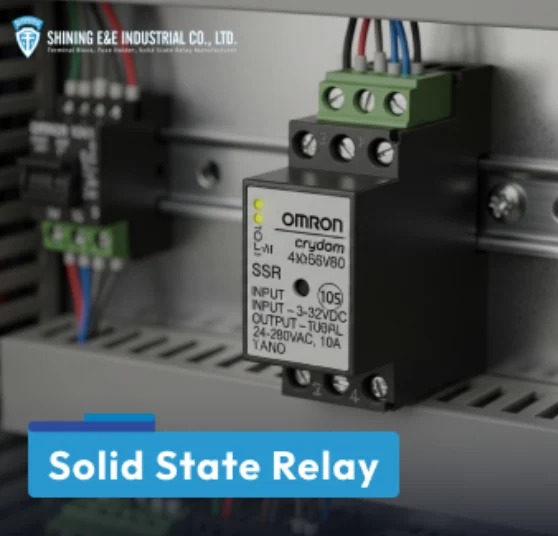

Princip a použití SSR relé v řízení výkonu
SSR relé představují polovodičové spínače ovládané nízkonapěťovým signálem v rozsahu 3-30 V DC nebo AC, které se vyznačují rychlostí přepínání přibližně 1 ms a životností přes 15 let (MTTF). Díky absenci mechanických částí jsou bezhlučné, odolné vůči prachu, vibracím a nárazům, což výrazně zvyšuje jejich spolehlivost v průmyslových i domácích aplikacích. Pro zachování optimální funkce je nutné zajistit chlazení SSR relé, protože provozní teplota nesmí překročit 85 °C, jinak hrozí zkrácení životnosti a zvýšení svodového proudu.

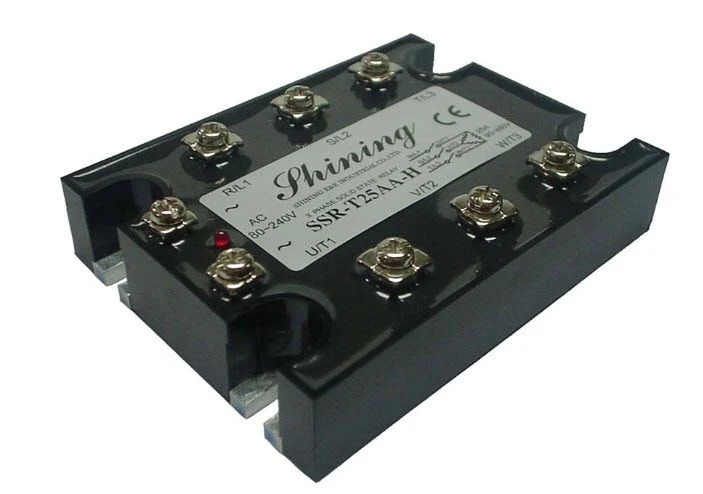

Typy SSR relé a jejich použití
SSR relé se rozdělují podle typu zátěže na AC SSR, DC SSR a univerzální AC/DC SSR. AC SSR využívají triaky nebo tyristory a jsou určena pro spínání střídavých proudů, například v topných tělesech, osvětlení a ventilátorech. DC SSR, založená na MOSFETech nebo IGBT, slouží pro stejnosměrné obvody, například motory nebo bateriové systémy. Univerzální SSR zvládají oba typy zátěže, avšak jejich řízení je složitější a méně běžné. Výběr konkrétního typu SSR relé závisí na jmenovitém proudu, charakteru zátěže a požadavcích na spínací frekvenci.
Fázové řízení a zero-cross switching
Fázové řízení SSR relé umožňuje regulovat výkon plynulým spínáním v určité fázi sinusového průběhu napětí, což je nezbytné například pro přesné řízení teploty nebo intenzity osvětlení. Naopak zero-cross switching sepne zátěž vždy při průchodu napětí nulou, čímž minimalizuje elektromagnetické rušení a prodlužuje životnost polovodičových prvků. Zero-cross režim je vhodný pro odporové zátěže, zatímco fázové řízení se používá u induktivních nebo kapacitních zátěží vyžadujících plynulou regulaci výkonu.
Výhody SSR relé oproti stykačům
- Rychlost přepínání cca 1 ms umožňuje vysokou spínací frekvenci a přesné řízení výkonu
- Životnost přes 15 let (MTTF) výrazně převyšuje mechanické stykače s omezenou četností sepnutí
- Bezhlučný provoz eliminuje mechanický hluk, což je výhodné v tichých provozech
- Odolnost vůči prachu, vibracím a mechanickému opotřebení díky utěsněné konstrukci zvyšuje spolehlivost
- Vyžadují instalaci chladiče SSR relé, často s montáží na DIN lištu, aby se zabránilo přehřátí nad 85 °C
- Monitorování teploty relé je doporučené pro prevenci poškození a zajištění bezpečného provozu
Tip: Při zapojení SSR relé je nutné správně připojit ovládací svorky a zajistit dostatečné chlazení chladičem SSR, aby se předešlo přehřátí a zvýšení svodového proudu, který může dosahovat 1-10 mA ve vypnutém stavu. Pro regulaci výkonu se často využívá fázové řízení SSR relé, které umožňuje plynulou a přesnou změnu výkonu bez mechanického opotřebení.
Návod na použití stykačů a SSR relé v průmyslových aplikacích proto klade důraz na správný výběr typu relé podle charakteru zátěže, požadované spínací frekvence a přesnosti řízení. SSR relé nabízejí oproti tradičním elektromagnetickým stykačům vyšší spolehlivost, delší životnost a lepší možnosti regulace výkonu, zejména v aplikacích s častým spínáním a požadavkem na bezhlučný provoz.
Rozdíly mezi stykačem a SSR relé a kdy je použít
Elektromagnetický stykač a polovodičové SSR relé představují dvě základní technologie pro řízení elektrického výkonu, které se liší principem činnosti i vhodností použití. Stykače pracují mechanicky a mají životnost přibližně 1 milion sepnutí, což je dostačující pro aplikace s nižší spínací frekvencí. Jsou ideální pro induktivní zátěže, například elektromotory, kde zvládají vysoké proudové nárazy. Naopak SSR relé nepoužívají mechanické kontakty, což znamená velmi tichý provoz a rychlost spínání kolem 1 ms. Díky tomu jsou vhodná pro časté a přesné řízení výkonu, například v systémech s fázovým řízením SSR nebo regulací teploty.
Životnost SSR relé je výrazně vyšší, přesahuje 15 let provozu, což oceníte hlavně v průmyslových aplikacích s vysokým počtem sepnutí za den. Nevýhodou SSR relé je potřeba chlazení SSR relé při vyšších proudech a vznik svodového proudu, který může ovlivnit citlivá zařízení. Pomocné kontakty stykače umožňují funkce jako zapojení stykače start stop nebo přidržení, což usnadňuje jeho použití v jednoduchých ovládacích obvodech.
Kdy je vhodné použít stykač a kdy SSR relé
Pro aplikace s induktivní zátěží a nižší frekvencí spínání je vhodnější klasický stykač, zejména pokud je potřeba robustní řešení s bezpečnostními pojistkami stykačů. SSR relé se lépe hodí pro situace s častým spínáním a tam, kde je třeba minimalizovat hluk a opotřebení kontaktů. V elektrickém obvodu je možné zapojení stykače a SSR relé kombinovat, například k řízení výkonu v různých režimech.
| Parametr | Stykač | SSR relé |
|---|---|---|
| Životnost | Okolo 1 milionu sepnutí | Přes 15 let provozu |
| Rychlost spínání | Desítky ms | Přibližně 1 ms |
| Hlučnost | Mechanický klik | Bezhlučný |
| Vhodnost pro induktivní zátěž | Velmi vhodný | Omezená, záleží na typu SSR |
| Provozní omezení | Opotřebení kontaktů, jiskření | Nutnost chlazení, svodový proud |
Tip: Při zapojení stykače nezapomeňte správně připojit svorky A1 a A2 k ovládacímu napětí a využít pomocné kontakty stykače pro funkci start stop. U SSR relé je nutné dbát na odpovídající chlazení SSR relé a sledovat svodový proud SSR, aby nedošlo k rušení signálů.
Rozdíly mezi elektromagnetickým stykačem a SSR relé proto určují, jaký typ spínače zvolit podle konkrétních požadavků vašeho elektrického obvodu. Výběr správného prvku výrazně ovlivní spolehlivost i životnost celého systému.
Doporučené ochranné prvky a chlazení SSR relé
Pro správný a bezpečný provoz polovodičových relé (SSR relé) je nezbytné zajistit adekvátní ochranu a chlazení. SSR relé mají specifické nároky na instalaci pojistek, které by měly mít hodnotu 2-3× vyšší než jmenovitý proud relé. Tím se zabrání nadměrnému zatížení a riziku poškození při přetížení nebo zkratu. Součástí ochranného obvodu by měly být i TVS diody, které chrání SSR relé před přepětím vznikajícím například při spínání indukčních zátěží. Dalším důležitým prvkem je snubber obvod, který omezuje přepěťové špičky a minimalizuje svodový proud SSR, čímž prodlužuje životnost a stabilitu zařízení.
Chlazení SSR relé patří mezi klíčové aspekty správného zapojení stykače a SSR relé v elektrickém obvodu. Teplota relé by neměla překročit 85 °C, protože vyšší teploty vedou k rychlému selhání polovodičových součástek. Pro udržení optimální teploty se proto doporučuje instalace chladiče s dostatečnou plochou pro odvod tepla. Monitorování teploty relé pomáhá odhalit přehřátí včas a předejít tak škodám.
Chyby, kterých se vyvarovat při zapojení stykače a SSR relé
- Nepoužití pojistky s adekvátní hodnotou vede k riziku přetížení a poškození SSR relé.
- Absence TVS diod a snubber obvodů způsobuje časté poruchy způsobené přepětím a vysokým svodovým proudem.
- Nedostatečné chlazení relé způsobuje přehřátí nad 85 °C a předčasné selhání.
- Nesprávné zapojení pomocných kontaktů stykače může ovlivnit funkci start stop a přidržení obvodů.
- Ignorování pravidelné kontroly stavu pojistek a teploty relé snižuje spolehlivost celého systému.
Tip: Pro návod na použití stykačů a SSR relé v průmyslových aplikacích vždy dodržujte doporučené hodnoty pojistek a zajistěte aktivní chlazení. To významně snižuje riziko poruch i náročných provozních podmínek.
Zapojení stykače s funkcí start-stop a přidržení
Zapojení stykače s funkcí start-stop a přidržení umožňuje spolehlivé ovládání elektrických obvodů pomocí tlačítek start a stop. Pomocné kontakty stykače zajišťují přidržení sepnutého stavu po uvolnění tlačítka start, přičemž tlačítko stop bezpečně stykač vypíná.
Funkce přidržení stykače
Pomocné kontakty stykače fungují jako přidržovací prvek, který paralelně nahrazuje tlačítko start. Po stisku tlačítka start se stykač sepne a pomocné kontakty se uzavřou, čímž udržují stykač sepnutý i po uvolnění tlačítka. Tento princip přidržení zabraňuje nutnosti držet tlačítko start stálé stisknuté. Přidržení stykače je nezbytné pro bezpečný a pohodlný provoz elektrických zařízení, například při zapojení stykače start stop v průmyslových aplikacích.
Bezpečnostní doporučení pro zapojení start-stop
Při zapojení tlačítek start a stop je nutné vyvarovat se paralelního zapojení tlačítka stop s tlačítkem start, protože by došlo k nechtěnému sepnutí stykače. Tlačítko stop musí být vždy zapojeno do série s cívkou stykače, aby při jeho stisku došlo k okamžitému rozpojení obvodu a vypnutí stykače. Při provádění zapojení je doporučeno používat kvalitní pomocné kontakty stykače a dodržovat správné značení svorek A1 a A2, čímž se minimalizuje riziko chybných zapojení.
- Připojit tlačítko stop – do série s cívkou stykače
- Zapojit tlačítko start – paralelně k pomocným kontaktům stykače
- Připojit pomocné kontakty – paralelně k tlačítku start pro přidržení
- Ověřit správné označení svorek A1 a A2 – podle schématu zapojení stykače start stop
Tip: Při kombinaci stykače a polovodičového relé (SSR) je důležité zajistit správné chlazení SSR relé a monitorovat svodový proud pro bezpečný provoz a dlouhou životnost zařízení.
Diagnostika a monitorování stavu SSR relé během provozu
Diagnostika a monitorování stavu SSR relé během provozu je klíčová pro zajištění spolehlivosti a dlouhé životnosti polovodičových relé. Správné sledování teploty a kontrola svodového proudu pomáhají předcházet poruchám, které často souvisí s elektromagnetickým rušením (EMI). Následující postupy a techniky vám usnadní údržbu a správné zapojení SSR relé i stykačů v elektrickém obvodu.
Metody sledování teploty SSR relé
Teplotní čidlo je nezbytné pro monitorování teploty chladiče SSR relé. Bezpečný provoz je obvykle zajištěn při teplotách pod 85 °C, protože vyšší teploty mohou vést k degradaci polovodičových prvků a zvýšení svodového proudu SSR. U průmyslových aplikací je vhodné integrovat teplotní čidla přímo na chladič, která při překročení limitu spustí varování nebo vypnutí obvodu.
Pro správné chlazení SSR relé je nezbytné:
- zajistit dostatečnou plochu chladiče přizpůsobenou výkonu relé,
- udržovat dobrý kontakt mezi SSR a chladičem s termo-pastou,
- pravidelně kontrolovat stav teplotního čidla a chlazení.
Potlačení elektromagnetického rušení (EMI)
Elektromagnetické rušení (EMI) vzniká především rychlými spínacími přechody a indukčnostmi v obvodu a negativně ovlivňuje funkci SSR relé i stykače. EMI může způsobit falešné sepnutí, zvýšení svodového proudu SSR a následné přehřátí nebo selhání relé.
Pro snížení EMI doporučuji použít ochranné obvody, které zahrnují:
- TVS diody (transient voltage suppressors) pro potlačení napěťových špiček,
- Snubber obvody složené z rezistoru a kondenzátoru pro omezení rychlých přechodů,
- správné stínění a uzemnění kabeláže, aby se minimalizovalo rušení v okolí.
Při zapojování stykače a SSR relé v elektrickém obvodu je nezbytné dodržovat doporučené postupy, například správné připojení pomocných kontaktů stykače a zajištění chlazení SSR relé. Vyvarujte se chyb, které vedou k nárůstu svodového proudu SSR na 1-10 mA, protože to signalizuje neoptimální provoz a zvyšuje riziko poruch.
Tip: Kontrola teploty a eliminace EMI patří mezi nejdůležitější kroky pro bezpečný a spolehlivý provoz polovodičových relé. Při pochybnostech o zapojení nebo při výskytu opakujících se poruch je vhodné konzultovat odborníka.
