Stupeň krytí IP určuje ochranu elektrických zařízení proti vniknutí pevných částic a vody, což je klíčové pro bezpečnost a spolehlivost instalací. Přehledná IP kódy tabulka usnadňuje správný výběr podle konkrétních podmínek prostředí. Například krytí IP43 zajišťuje ochranu proti prachu větším částicím a stříkající vodě, což je běžné v mnoha aplikacích.
⭐ Co byste měli vědět
- IP kód je dvoumístný systém označující ochranu proti prachu (první číslice) a vodě (druhá číslice).
- Stupeň krytí IP6x znamená úplnou prachotěsnost a komplet ochranu proti dotyku.
- Pro venkovní instalace je doporučené minimální krytí IP44, které chrání proti stříkající vodě ze všech směrů.
- Testování IP krytí zahrnuje vodu o teplotě 80 °C pod tlakem 80-100 barů s průtokem 14-16 l/min.
- Volitelná písmena za IP kódem například S nebo M určují specifické podmínky testování ve vodě.
Základní principy krytí IP a jejich význam
Krytí IP je dvoumístný kód podle normy ČSN EN 60529, který uvádí stupeň ochrany elektrických zařízení proti vniknutí pevných částic a vody. První číslice označuje ochranu proti prachu a pevným tělesům v rozsahu 0 až 6, přičemž IP6x znamená úplnou prachotěsnost. Druhé číslo udává stupeň ochrany proti vodě od 0 do 8, kde IPx7 poskytuje ochranu proti ponoření do hloubky 1 metru po dobu 30 minut a IPx8 znamená možnost trvalého ponoření dle specifikace výrobce.
Základní stupně krytí IP a jejich význam zahrnují:
- 0: bez ochrany
- 1-6: ochrana proti různým velikostem pevných částic, IP6x je nejvyšší stupeň ochrany proti prachu
- 0-8: ochrana proti vodě, IPx7 chrání proti krátkodobému ponoření, IPx8 proti trvalému ponoření
Tabulka krytí IP pro elektrická zařízení
Krytí IP43 a krytí IP44 se často využívají u venkovních zařízení, kde IP44 poskytuje lepší ochranu proti stříkající vodě než IP43. Pro volbu správného krytí IP je důležité znát, jaké krytí IP poskytuje ochranu proti prachu a vodě dle konkrétního prostředí a použití. Stupně krytí IP proto určují bezpečnost a spolehlivost elektrických zařízení v různých podmínkách.
Interpretace tabulek krytí IP pro elektrická zařízení
Tabulka krytí IP představuje standardizovaný přehled ochrany elektrických zařízení proti vnikání cizích předmětů a vody. Každý IP kód se skládá ze dvou číslic, které vyjadřují stupeň ochrany proti pevným tělesům a stupeň ochrany proti vodě. Díky této tabulce lze snadno zjistit, jaké krytí IP vybrat pro konkrétní typ elektrických zařízení, a to i v náročných podmínkách.
Jaké jsou stupně krytí IP proti pevným tělesům?
Stupeň ochrany proti pevným tělesům v IP kódu je vyjádřen první číslicí, která se pohybuje od 0 do 6. IP0 znamená, že zařízení nemá žádnou ochranu proti vniknutí pevných předmětů. IP1 poskytuje ochranu proti tělesům větším než 50 mm, IP2 chrání před předměty většími než 12,5 mm, například prsty, a IP3 už zabraňuje průniku předmětů větších než 2,5 mm. Nejvyšší stupeň, IP6, zajišťuje úplnou prachotěsnost a zabraňuje i mikroskopickému prachu proniknout do zařízení. Tento systém pomáhá určit vhodnost zařízení pro různé provozní podmínky.
Jaké jsou stupně krytí IP proti vodě?
Druhé číslo v IP kódu označuje ochranu proti vodě a jeho hodnoty se pohybují od 0 do 8. IPx0 znamená žádnou ochranu proti vodě. IPx4, například krytí IP44, zajišťuje ochranu proti stříkající vodě ze všech směrů, což je vhodné pro venkovní elektrická zařízení vystavená dešti. IPx7 poskytuje ochranu proti dočasnému ponoření do vody do hloubky 1 metru po dobu 30 minut. Nejvyšší stupeň, IPx8, znamená, že zařízení je chráněné proti trvalému ponoření podle specifikace výrobce, což je důležité u některých průmyslových přístrojů.
| IP kód | Ochrana proti prachu | Ochrana proti vodě | Příklad použití |
|---|---|---|---|
| IP20 | Ochrana proti tělesům >12,5 mm | Bez ochrany proti vodě | Vnitřní suché prostory |
| IP44 | Ochrana proti tělesům >1 mm | Ochrana proti stříkající vodě | Venkovní osvětlení, koupelny |
| IP67 | Prachotěsné | Ochrana proti ponoření do 1m/30min | Průmyslové a venkovní přístroje |
Odborná rada: Pro výběr správného krytí IP elektrických zařízení doporučuji konzultovat tabulku krytí IP a aktuální normy uvedené na portálu Eagri.cz, které přesně definují požadavky na ochranu v různých prostředích.
Pro správné porozumění, jak číst tabulku krytí IP pro různé typy zařízení, je nezbytné znát význam obou číslic v IP kódu a uvědomit si, jaký stupeň ochrany je vyžadován v konkrétním provozu či instalaci.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Doporučení pro volbu správného krytí IP podle prostředí a aplikace
Pro správný výběr krytí IP je klíčové zohlednit prostředí, ve kterém budou elektrická zařízení instalována. V různých aplikacích platí odlišné požadavky na ochranu proti prachu a vodě, které určuje norma ČSN EN 60529 a uvádí je i IP krytí tabulka.
Jaké IP krytí je vhodné pro venkovní použití
Venkovní instalace vyžadují minimálně krytí IP44, které zajišťuje ochranu proti prachu a stříkající vodě ze všech směrů. Toto krytí zabraňuje vniknutí těles větších než 1 mm, což je nezbytné pro bezpečný provoz zařízení vystavených povětrnostním podmínkám.
Požadavky na krytí v koupelnových zónách
Koupelnové zóny mají přesně definované požadavky na krytí dle normy ČSN EN 60529:
- Zóna 0 vyžaduje krytí IPX7, které chrání proti dočasnému ponoření do vody
- Zóna 1 vyžaduje krytí IPX5, odolné proti vodním tryskám
- Zóna 2 potřebuje minimálně krytí IP44 pro ochranu proti stříkající vodě
- Zóna 3 může mít krytí IP21, které poskytuje základní ochranu proti kapající vodě
Tento přehled pomůže správně číst tabulku krytí IP a zvolit vhodné krytí pro konkrétní prostor.
Tip: Pro průmyslové haly se často doporučuje krytí IP54 a vyšší, protože poskytuje spolehlivou ochranu proti prachu i stříkající vodě, což je zásadní v náročných podmínkách.
Testování krytí IP: normy a praktické postupy
Testování krytí IP je klíčovým procesem pro ověření odolnosti elektrických zařízení vůči vniknutí pevných částic a vody. Normy ČSN EN 60529 a ČSN EN 60670-24 stanovují přesné metody a parametry těchto testů. Pro zajištění správného stupně krytí IP se používá vysokotlaká vodní tryska s teplotou 80 °C, tlakem 80-100 barů a průtokem 14-16 l/min. Tento test simuluje extrémní podmínky působení vody, což je nezbytné zejména u zařízení s označením IP69 a IP69K.
IP69K představuje nejvyšší stupeň ochrany, kdy zařízení odolává vysokotlaké a vysokoteplotní vodě. Testování zahrnuje dva typy zkoušek – test S (střídavý směr trysky) a test M (pohyblivá tryska).
- Testování krytí IP podle ČSN EN 60529 určuje základní odolnost proti prachu a vodě
- Testy podle ČSN EN 60670-24 se zaměřují na vysokotlakou vodu a parní čistění
- Vysokotlaká vodní tryska má standardizované parametry: 80 °C, tlak 80-100 barů, průtok 14-16 l/min
- IP43 a IP44 patří mezi běžné stupně krytí vhodné pro běžné venkovní použití s ochranou proti stříkající vodě
Pro orientaci v IP krytí tabulkách je třeba znát, jaké IP kódy tabulka obsahuje a jak interpretovat jednotlivé stupně krytí IP, které se liší podle úrovně ochrany proti prachu i vodě.
Význam doplňkových písmen za IP kódem v praxi
Doplňková písmena za IP kódem upřesňují specifické podmínky testování a ochrany elektrických zařízení, které nejsou zahrnuty v základních stupních krytí IP. Tyto písmena pomáhají lépe porozumět, jak zařízení odolává různým vlivům a v jakém prostředí je vhodné jej používat.
- S označuje test ve stacionární poloze ve vodě, což znamená, že zařízení je vystaveno vodě bez pohybu.
- M značí test při pohybu ve vodě, kdy zařízení během zkoušky simuluje reálné podmínky s pohybem.
- Písmena A, B, C a D definují různé úrovně ochrany proti dotyku – například A chrání před dotykem hřbetem ruky, B před prsty, C před nástroji a D před dráty.
- W vyjadřuje povětrnostní odolnost zařízení, což je klíčové pro venkovní použití, například u krytí IP44, kde je ochrana proti stříkající vodě a prachu.
Jaké IP krytí je vhodné pro venkovní použití
Při výběru podle IP krytí tabulky je důležité zohlednit, zda zařízení zvládne povětrnostní podmínky (písmeno W) a odpovídající stupně krytí IP (například IP44 nebo IP54). Takové zařízení zajistí spolehlivou ochranu i v náročnějších venkovních prostředích.
Materiály krytů a jejich vliv na dlouhodobou ochranu zařízení
Materiály krytů elektrických zařízení jsou zásadní v jejich dlouhodobé ochraně proti vnějším vlivům. UV záření způsobuje degradaci plastů, což může vést k praskání a ztrátě těsnosti krytí. Proto musí materiály krytů odolávat nejen UV záření, ale i chemikáliím, které mohou poškodit povrch a snížit funkčnost zařízení. Plastové kryty často obsahují UV stabilizátory, které prodlužují životnost a zachovávají stupeň krytí IP po celé období používání.
Typické materiály používané na kryty jsou:
- Polykarbonát s vysokou odolností vůči UV záření a nárazům
- ABS plast upravený pro chemickou a UV odolnost
- Kovové kryty s povrchovou úpravou proti korozi
Tyto materiály zajišťují, že hodnoty krytí IP44 nebo krytí IP43 zůstanou při venkovním použití stabilní i po dlouhodobém vystavení povětrnostním vlivům.
Srovnání různých stupňů krytí IP a jejich použití
Při výběru krytí podle IP krytí tabulka je třeba zvážit materiál krytu, protože i nejvyšší IP kódy ztrácejí funkčnost, pokud dojde k degradaci materiálu způsobené UV zářením nebo chemickými vlivy. Proto správný výběr materiálu přímo ovlivňuje životnost zařízení a bezpečnost provozu.
Pospojování krytů a vnitřních částí elektrických zařízení
Pospojování krytů a vnitřních částí elektrických zařízení představuje klíčový prvek ochrany před úrazem elektrickým proudem. Tento postup spočívá v propojení kovových krytů a částí zařízení vodiči ochranného pospojování, čímž se minimalizuje riziko průchodu nebezpečného elektrického proudu při poruše izolace. Norma ČSN EN 60670-24 jasně stanovuje povinnost pospojování krytů jako součást bezpečnostních opatření u elektrických zařízení.
Pro správné pospojování se používají vodiče s dostatečnou průřezovou plochou, které spojují všechny vodivé části zařízení s ochranným vodičem rozvodu. Praktickým příkladem je propojení kovového krytu rozvaděče s ochranným vodičem, což zajistí spolehlivou cestu pro případný zkrat a aktivaci jističe.
Jaké jsou normy pro krytí IP elektrických zařízení
Při výběru zařízení podle IP krytí (např. krytí IP44 či IP43) je vhodné zohlednit i požadavky na pospojování, protože správné provedení zvyšuje celkovou bezpečnost a ochranu uživatelů.
Tip: Významně snižujete riziko úrazu, pokud při instalaci elektrotechnických zařízení vždy zajistíte správné pospojování krytů v souladu s normou ČSN EN 60670-24.
Časté dotazy o krytí IP a ochraně elektrických zařízení
Otázka: Jaké jsou základní stupně krytí IP a co znamenají?
IP kód se skládá ze dvou číslic: první číslo (0-6) označuje ochranu proti pevným tělesům, druhé číslo (0-8) ochranu proti vodě. Například krytí IP44 znamená ochranu proti tělesům větším než 1 mm a proti stříkající vodě ze všech směrů.
Otázka: Co znamená stupeň krytí IP6?
IP6x označuje úplnou prachotěsnost a kompletní ochranu proti dotyku. Jedná se o nejvyšší stupeň ochrany proti pevným částicím v rámci normy ČSN EN 60529.
Otázka: Jaké IP krytí je vhodné pro venkovní použití?
Pro venkovní elektroinstalace se doporučuje minimálně krytí IP44, které zajišťuje ochranu proti stříkající vodě ze všech směrů a proti vniknutí pevných částic větších než 1 mm.
Otázka: Jaký je rozdíl mezi IP43 a IP44?
Krytí IP43 chrání proti stříkající vodě pod úhlem do 60°, zatímco IP44 zaručuje ochranu proti stříkající vodě ze všech směrů, což je vhodnější pro venkovní použití.
Otázka: Co znamenají doplňková písmena S a M za IP kódem?
Písmeno S označuje testování zařízení ve stacionární poloze ve vodě, písmeno M testování za pohybu. Tyto doplňky upravují podmínky testování podle normy ČSN EN 60529.
Otázka: Jak probíhá testování krytí IP?

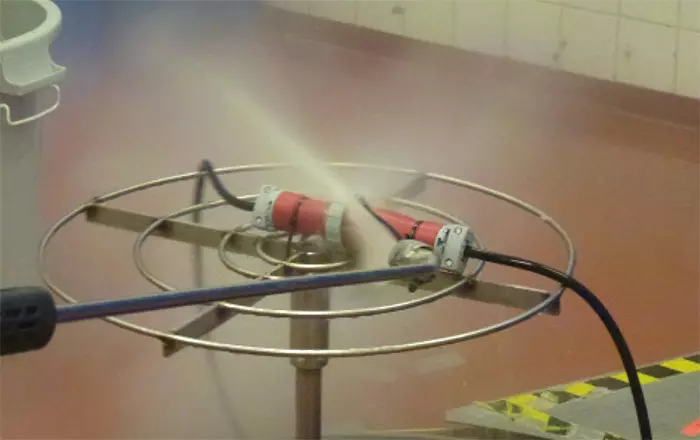

Testování zahrnuje vystavení zařízení vysokotlaké vodní trysce o teplotě 80 °C, tlaku 80-100 barů a průtoku 14-16 l/min. Test ověřuje ochranu proti vodě a prachu podle přesných normativních postupů.
Otázka: Jaký význam má pospojování krytů elektrických zařízení?
Pospojování krytů zajišťuje ochranu před úrazem elektrickým proudem tím, že propojuje kryty a vnitřní kovové části, což je vyžadováno normou ČSN EN 60670-24.
Otázka: Jaký vliv mají materiály krytů na ochranu zařízení?
Materiály krytů musí odolávat UV záření a chemikáliím, aby se zabránilo degradaci a zkrácení životnosti. Plastové kryty často obsahují UV stabilizátory pro zvýšení odolnosti.
Otázka: Co znamená IP69K?
IP69K představuje nejvyšší ochranu proti prachu a vodě, včetně vysokotlaké a vysokoteplotní vody (80 °C, tlak 80-100 barů), vhodné pro náročné průmyslové podmínky.
Otázka: Kdy je potřeba IPX7 krytí?
IPX7 zajišťuje ochranu proti dočasnému ponoření do vody do hloubky 1 metru po dobu 30 minut, například v koupelnových zónách s přísnými požadavky na bezpečnost.
Otázka: Jak se čte a interpretuje tabulka krytí IP u elektrických zařízení?
IP kódy tabulka uvádí první číslici jako ochranu proti pevným částicím a druhou proti vodě. Například IP54 znamená ochranu proti prachu a stříkající vodě, což je vhodné pro většinu domácích spotřebičů.
Otázka: Jaký stupeň krytí IP poskytuje ochranu proti prachu a vodě pro domácí spotřebiče?
Pro domácí spotřebiče se doporučuje minimálně IP44, které nabízí ochranu proti pevným předmětům větším než 1 mm a proti stříkající vodě ze všech směrů.
Otázka: Jaké normy platí pro testování krytí IP elektrických zařízení?
Testování krytí IP se řídí normou ČSN EN 60529, která stanovuje přesné metody zkoušek a požadavky pro jednotlivé stupně ochrany.
Otázka: Jaký je vliv materiálů krytů na odolnost zařízení vůči UV záření a chemikáliím?
Materiály jako polykarbonát nebo hliník zvyšují odolnost krytů proti UV záření a chemikáliím, což prodlužuje životnost zařízení v náročném vnějším prostředí.
Otázka: Jaký stupeň krytí IP je doporučen pro venkovní elektroinstalace v oblastech s častým deštěm?
V oblastech s častým deštěm je doporučeno minimálně krytí IP65, které zajišťuje úplnou ochranu proti prachu a tryskající vodě ze všech směrů.
Praktické tipy pro výběr krytí IP u elektrických zařízení
Při výběru krytí IP vždy zvažte prostředí instalace – pro vnitřní suché prostory stačí nižší stupně jako IP20, pro venkovní použití nebo vlhké prostory volte minimálně IP44 či vyšší. Dbejte na normy ČSN EN 60529 a vždy ověřte výsledky testování IP krytí u výrobce.
