Průmyslový Ethernet představuje klíčovou technologii pro efektivní komunikaci a řízení v automatizaci výrobních procesů. Díky robustnímu protokolu a specializovaným průmyslovým switchům umožňuje spolehlivou datovou výměnu i v náročných podmínkách průmyslového prostředí. Správná ethernet kabeláž a konfigurace zajišťují stabilitu a rychlost, která je nezbytná pro moderní automatizaci.
💡 Klíčové informace
- EtherNet/IP měl v roce 2018 28% tržní podíl v průmyslovém Ethernetu.
- PROFINET dosáhl v roce 2018 30% podílu na trhu průmyslových sítí.
- Ethernet Powerlink umožňuje komunikační periodu až 400 μs pro řízení až 8 zařízení.
- Průmyslové switche mají krytí IP68 a provozní teplotu až +75 °C.
- Kabely Belden jsou dostupné v délkách 100 až 500 m a odolné do +150 °C.
Co je průmyslový Ethernet a jak funguje v automatizaci
Průmyslový Ethernet je specializovaný síťový protokol navržený pro spolehlivou komunikaci v náročných průmyslových podmínkách. Umožňuje deterministický přenos dat v reálném čase a využívá specifické topologie sítí, které zajišťují rychlou obnovu spojení a stabilitu komunikace v automatizaci výrobních procesů.
Definice průmyslového Ethernetu
Průmyslový Ethernet představuje robustní síťový protokol přizpůsobený průmyslovému prostředí, kde je klíčová vysoká odolnost vůči elektromagnetickému rušení a mechanickému namáhání. Na rozdíl od běžného Ethernetu podporuje deterministickou komunikaci s latencí v řádu jednotek milisekund, což umožňuje synchronní výměnu dat mezi PLC, roboty a dalšími automatizačními zařízeními. Síťová infrastruktura využívá průmyslové switche s certifikacemi dle IEC61850 a EN50155 a kabeláž kategorie 6a nebo 7 s dvojitým stíněním, která odolává teplotám od -70 °C do +150 °C a elektromagnetickému rušení.
Rozdíl mezi průmyslovým a běžným Ethernetem
Zásadní rozdíl spočívá v garantované deterministické komunikaci průmyslového Ethernetu, která umožňuje přesné časování datových přenosů nezbytné pro řízení pohybu a synchronizaci výrobních linek. Běžný Ethernet je optimalizovaný pro kancelářské sítě bez kritických časových požadavků a nedisponuje mechanismy pro isochronní přenosy dat. Průmyslový Ethernet navíc využívá síťové topologie jako ring (prstencovou) nebo lineární s automatickou redundancí, což zkracuje dobu obnovy spojení na méně než 50 ms.
- Průmyslové switche podporují redundantní napájení a spoje, zvyšují kybernetickou bezpečnost průmyslových sítí a splňují standardy pro provoz v teplotním rozsahu od -40 °C do +75 °C
- Protokoly PROFINET a EtherNet/IP využívají aplikační vrstvu CIP a TCP/UDP porty pro explicitní i implicitní komunikaci v reálném čase
- Ethernet Powerlink a EtherCAT umožňují cyklickou komunikaci s periodami od 400 μs do 1 ms, což je zásadní pro řízení až desítek zařízení v jedné síti
_“Průmyslový Ethernet je páteří moderní automatizace, protože zajišťuje spolehlivost a přesnost komunikace i v náročných výrobních prostředích.“_
Hlavní průmyslové Ethernet protokoly a jejich charakteristiky
Průmyslový Ethernet v automatizačních systémech využívá několik klíčových protokolů, které se liší v rychlosti, determinismu a aplikačním zaměření. Tyto protokoly zajišťují spolehlivou komunikaci mezi zařízeními, jako jsou PLC, průmyslové switche a roboty, a umožňují efektivní řízení výrobních procesů.
EtherNet/IP
EtherNet/IP je založený na protokolu CIP (Common Industrial Protocol) a v roce 2018 dosáhl tržního podílu 28 %. Používá TCP a UDP porty pro různé typy komunikace, což zajišťuje flexibilitu a kompatibilitu s běžným ethernetem v průmyslu.
PROFINET
PROFINET byl vyvinut v roce 2002 a v roce 2018 držel 30% podíl na trhu průmyslových ethernet protokolů. Podporuje isochronní výměnu dat (IRT), což umožňuje přesné řízení pohybu v automatizaci, a to i v náročných podmínkách.
EtherCAT
EtherCAT vznikl v roce 2003 a využívá prstencovou topologii pro rychlou a deterministickou komunikaci. Jeho aplikační vrstva je založená na standardu CANopen, což zjednodušuje integraci do existujících systémů.
Ethernet Powerlink
Vyvinutý také v roce 2002, Ethernet Powerlink umožňuje cyklickou komunikaci s periodou 400 μs. V této době může obsloužit až 8 zařízení, což zajišťuje vysokou spolehlivost a rychlost přenosu dat.
| Protokol | Rok vzniku | Tržní podíl 2018 | Komunikační vlastnosti | Topologie |
|---|---|---|---|---|
| EtherNet/IP | 2000 | 28 % | TCP/UDP, flexibilní | Hvězdicová |
| PROFINET | 2002 | 30 % | Isochronní výměna dat (IRT) | Hvězdicová |
| EtherCAT | 2003 | ~10 % | Prstencová topologie, CANopen | Prstencová |
| Ethernet Powerlink | 2002 | menší | Cyklická komunikace 400 μs | Hvězdicová |
Hardware a síťová zařízení pro průmyslový Ethernet
Hardware a síťová zařízení představují základní stavební kameny průmyslového ethernetu, který umožňuje spolehlivou komunikaci v náročných automatizačních prostředích. Správná volba komponent zajistí stabilitu, rychlost a bezpečnost datových přenosů.
Průmyslové switche
Průmyslové 10Gb core switche disponují certifikacemi IEC61850 a EN50155, které garantují odolnost proti elektromagnetickému rušení a provoz v náročných podmínkách. Jsou vhodné pro instalaci do RACK skříní nebo na DIN lištu, což usnadňuje integraci do automatizačních systémů s ethernet průmyslovým protokolem.
Bezdrátová zařízení
Průmyslová WiFi zařízení s krytím IP68 fungují bez výpadků v teplotním rozsahu od -40 do +75 °C a dosahují rychlosti až 300 Mb/s. Tento typ bezdrátové komunikace se hodí pro aplikace vyžadující flexibilní připojení a vysokou dostupnost v automatizační ethernet síti.
GSM routery a PoE injektory
GSM routery podporují druhou SIM kartu a technologii GuaranLink, která zvyšuje spolehlivost připojení v průmyslovém prostředí. PoE injektory dle standardu IEEE 802.3af/at umožňují napájení zařízení přes ethernet kabeláž, což zjednodušuje instalaci a snižuje počet potřebných kabelů.
- Tip: Pro nastavení průmyslového ethernetu pro řízení automatizovaných zařízení volte certifikované switche a komponenty odpovídající provozním teplotám a požadavkům na kybernetickou bezpečnost průmyslu.
Kabeláž a konektory používané v průmyslovém Ethernetu
Kabeláž a konektory představují základní prvek pro spolehlivou komunikaci v průmyslovém Ethernetu, která je klíčová pro automatizaci výrobních procesů. Správný výběr materiálů a parametrů zajišťuje vysokou rychlost a stabilitu datového přenosu i v náročných podmínkách.
Kabely Belden
Kabel Belden je dostupný v kategoriích 6 až 7, což umožňuje přenos dat s vysokou rychlostí až do 10 Gbit/s. Délky rolí se pohybují mezi 100 a 500 metry, přičemž kabely mají teplotní odolnost od -70 do +150 °C, což zajišťuje jejich použití i v extrémním průmyslovém prostředí. Tyto vlastnosti významně ovlivňují rychlost a stabilitu průmyslového Ethernetu v automatizačních systémech.
| Kategorie | Maximální délka role | Teplotní odolnost |
|---|---|---|
| 6 | 100 m | -70 °C až +150 °C |
| 6A | 300 m | -70 °C až +150 °C |
| 7 | 500 m | -70 °C až +150 °C |

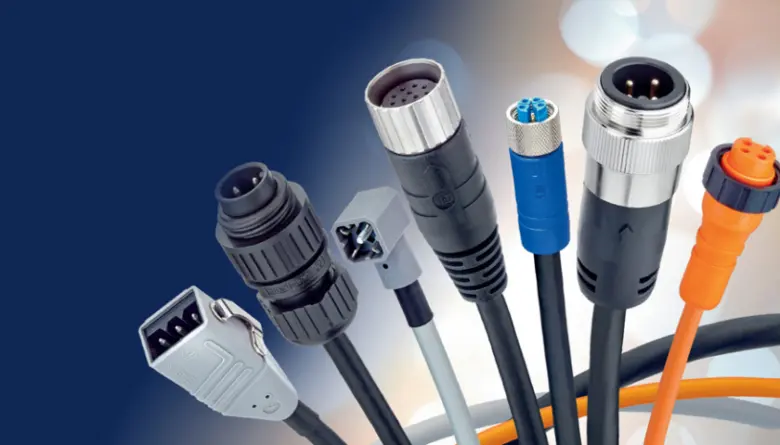

Konektory Hirschmann a Lumberg Automation
Kulaté M12 konektory značek Hirschmann a Lumberg Automation se používají pro průmyslový Ethernet díky své robustnosti a spolehlivosti. Konektory mají 3 až 8 kontaktů a krytí IP67, což zaručuje ochranu proti prachu a vlhkosti v průmyslovém prostředí. Variabilita materiálů umožňuje přizpůsobení konektorů specifickým podmínkám automatizace Ethernet a napomáhá kybernetické bezpečnosti průmyslu.
| Značka | Typ konektoru | Počet kontaktů | Krytí IP |
|---|---|---|---|
| Hirschmann | Kulatý M12 | 3-8 | IP67 |
| Lumberg Automation | Kulatý M12 | 3-8 | IP67 |
Integrace průmyslového Ethernetu v automatizačních systémech
Průmyslový Ethernet představuje základní technologii pro integraci výrobních linek s podnikovými řídicími systémy, umožňující sjednocení komunikace v rámci automatizace. Specializované ethernetové brány zajišťují konverzi protokolů a podporují online monitoring, čímž optimalizují výměnu dat mezi PLC, roboty a dalšími automatizačními zařízeními v reálném čase.
Role bran a konverze protokolů
Ethernetové brány umožňují plynulý přenos dat mezi průmyslovými protokoly, jako jsou Modbus RTU/ASCII, Profibus, EtherNet/IP a PROFINET. Tyto brány řídí tok informací mezi sítěmi a zajišťují kompatibilitu zařízení s různými protokoly, což umožňuje centralizované řízení a správu automatizačních systémů. Některé brány navíc integrují HMI rozhraní a podporují automatickou detekci parametrů, online monitoring stavu sítě a reléové výstupy pro signalizaci nestandardních stavů.
Praktické příklady a přínosy
Průmyslový Ethernet propojuje výrobní linky s nadřazenými systémy řízení, čímž zvyšuje efektivitu a spolehlivost provozu výrobních procesů.
- zlepšuje komunikaci mezi PLC a roboty díky rychlé a deterministické výměně dat
- umožňuje online monitoring výrobních linek s využitím průmyslových switchů a průmyslových konektorů s krytím IP67
- podporuje rychlou diagnostiku a údržbu díky přenosu dat v reálném čase a integraci do SCADA systémů
- zajišťuje bezpečnou ethernet kabeláž s použitím stíněných kabelů kategorie 6a a 7, odolných vůči teplotám od -70 °C do +150 °C
Tip: Při implementaci průmyslového Ethernetu v automatizačních systémech doporučuji zohlednit kybernetickou bezpečnost průmyslu a pečlivě vybrat protokol podle požadavků výrobního provozu, například PROFINET pro isochronní řízení pohybu nebo EtherNet/IP pro flexibilní přenos dat.
Bezpečnostní aspekty průmyslového Ethernetu
Bezpečnost průmyslového Ethernetu je zásadní pro zachování integrity a dostupnosti automatizačních systémů ve výrobě. Kybernetické útoky mohou narušit komunikaci přes průmyslový ethernetový protokol a způsobit výpadky, ztrátu dat či poškození klíčových zařízení.
Kybernetické hrozby v průmyslovém Ethernetu
Mezi nejčastější kybernetické hrozby patří malware, ransomware a cílené útoky na průmyslové switche, které mohou vést k přerušení provozu a ohrožení bezpečnosti výrobních procesů. Útoky typu Denial of Service (DoS) mohou zahlcovat síťové zdroje a způsobit ztrátu komunikace mezi PLC a roboty. Zranitelnosti v protokolech EtherNet/IP a PROFINET umožňují neoprávněný přístup k datům bez adekvátní ochrany.
Metody zabezpečení
Základní bezpečnostní opatření zahrnují segmentaci sítě do VLAN, která izoluje kritické části průmyslové sítě a omezuje šíření útoků. Šifrování dat pomocí protokolů TLS nebo IPsec zabezpečuje přenos informací přes ethernet kabeláž proti odposlechu a manipulaci. Nasazení firewallů s pravidly specifickými pro průmyslové protokoly chrání před neoprávněným přístupem a útoky z vnější sítě. Pro průmyslové switche s certifikací IEC 62443 je doporučená pravidelná aktualizace firmwaru a využití bezpečnostních funkcí jako je autentizace portů a kontrola integrity paketů.
Doporučení pro implementaci
- Zavést pravidelná školení zaměstnanců zaměřená na kybernetickou bezpečnost průmyslových sítí a rozpoznání phishingových útoků
- Implementovat nepřetržitý monitoring síťového provozu a zařízení s využitím systémů IDS/IPS (Intrusion Detection/Prevention System)
- Provádět pravidelné aktualizace softwaru a firmwaru průmyslových switchů a ethernetových zařízení podle doporučení výrobců
- Používat průmyslové konektory s krytím IP67 a kabeláž s vysokou odolností proti elektromagnetickému rušení pro minimalizaci fyzických bezpečnostních rizik
Tip: Segmentace sítě a šifrování komunikace v průmyslovém Ethernetu snižují riziko kybernetických útoků až o 70 % a zvyšují spolehlivost automatizačních systémů i v náročných průmyslových podmínkách.
Dopad průmyslového Ethernetu na výrobu a efektivitu
Dopad průmyslového Ethernetu na efektivitu výroby a návratnost investic je zásadní, protože umožňuje spolehlivou a rychlou komunikaci mezi automatizačními zařízeními. Technologie podporuje monitoring výrobních procesů v reálném čase a tím zvyšuje produktivitu a minimalizuje prostoje.
Zvýšení efektivity výroby
Rychlá komunikace prostřednictvím průmyslového Ethernetu a integrace zařízení přes průmyslové switche snižují prostoje a zvyšují produktivitu. Efektivní ethernet kabeláž s vhodným ethernet průmyslovým protokolem, například Profinet nebo Ethernet/IP, umožňuje stabilní a bezpečný přenos dat. To přímo ovlivňuje rychlost výroby i kvalitu řízení automatizace ethernet systémů.
Monitoring a řízení procesů
Průmyslový Ethernet umožňuje detailní monitoring výrobních linek v reálném čase, což usnadňuje rychlou reakci na odchylky a poruchy. Díky tomu lze optimalizovat řízení procesů a zvýšit kybernetickou bezpečnost průmysl zajišťující ochranu dat a zařízení. Výsledkem jsou nižší provozní náklady a rychlejší návratnost investic díky minimalizaci výpadků.
Výhody průmyslového ethernetu pro automatizaci výrobních procesů zahrnují:
- stabilní a rychlou komunikaci
- efektivní řízení a monitoring
- snížení prostojů a chybovosti
- zvýšenou bezpečnost provozu
Časté dotazy (FAQ) k průmyslovému Ethernetu v automatizaci
Otázka: Co je průmyslový Ethernet a jak se používá v automatizaci?
Průmyslový Ethernet je odolná síťová technologie umožňující spolehlivou a rychlou komunikaci mezi automatizačními zařízeními. Používá se k řízení výrobních procesů, kde zajišťuje přenos dat v reálném čase s nízkou latencí.
Otázka: Jaké jsou hlavní průmyslové Ethernet protokoly?
Mezi nejpoužívanější protokoly patří PROFINET a EtherNet/IP, které umožňují deterministickou komunikaci a integraci s PLC a roboty. PROFINET nabízí isochronní režim pro synchronní řízení pohybu, zatímco EtherNet/IP používá TCP/UDP komunikaci.
Otázka: Jaký je hlavní rozdíl mezi PROFINET a EtherNet/IP?
PROFINET umožňuje rychlou isochronní výměnu dat s periodou v mikrosekundách, vhodnou pro řízení pohybů, zatímco EtherNet/IP kombinuje explicitní a implicitní komunikaci a je širší v průmyslových aplikacích.
Otázka: Jaké jsou nejlepší způsoby využití průmyslového Ethernetu v průmyslové automatizaci?
Průmyslový Ethernet se nejčastěji využívá pro řízení a monitoring výrobních linek, integraci robotů a strojů, ale také pro sběr dat v reálném čase a správu procesů.
Otázka: Jaké jsou nejčastější chyby při používání průmyslového Ethernetu v automatizaci?
Typické chyby zahrnují nesprávný výběr kabeláže, nedostatečné zabezpečení sítě, špatné plánování topologie a nevyužití záložních spojení, což může vést k výpadkům.
Otázka: Jaké jsou požadavky na ethernet kabeláž v průmyslovém prostředí?
Doporučují se kabely kategorie Cat6a nebo vyšší, s odolností do +150 °C a stíněním pro minimalizaci rušení, délky vedení by měly nepřekračovat 100 metrů bez opakovačů.
Otázka: Jak průmyslové switche přispívají k spolehlivosti sítě?
Průmyslové switche s certifikacemi a funkcemi jako redundance a rychlá rekonfigurace zajišťují kontinuitu provozu i při výpadcích spojení.
Otázka: Jak zajistit kybernetickou bezpečnost průmyslového Ethernetu?
Implementujte segmentaci sítě, firewall, šifrování dat a pravidelné aktualizace firmware, protože průmyslový Ethernet je zranitelný vůči malware a neautorizovanému přístupu.
Otázka: Proč je průmyslový Ethernet důležitý pro automatizaci továren?
Umožňuje rychlou, spolehlivou a bezpečnou komunikaci mezi zařízeními, což zvyšuje efektivitu, snižuje prostoje a usnadňuje integraci s podnikovými IT systémy.
Otázka: Jak nastavit průmyslový Ethernet pro řízení automatizovaných zařízení?
Zahrnuje správný výběr protokolů, plánování topologie s redundancí, využití vhodné kabeláže a průmyslových switchů, a implementaci bezpečnostních opatření.
Otázka: Jaké jsou hlavní aplikace průmyslového Ethernetu v průmyslové automatizaci?
Patří řízení výrobních linek, integrace robotů, monitorování provozu, vzdálený dohled a správa zařízení v reálném čase.
Otázka: Jaké topologie se používají v průmyslovém Ethernetu?
Nejčastější jsou hvězdicová, prstencová a lineární topologie, přičemž prstencová umožňuje redundanci a minimalizuje výpadky.
Otázka: Jak průmyslový Ethernet zlepšuje komunikaci mezi PLC a roboty?
Zajišťuje synchronní přenos dat s nízkou latencí a vysokou spolehlivostí, což je nezbytné pro koordinaci pohybů a procesů.
Otázka: Jaké jsou požadavky na provozní prostředí pro průmyslové Ethernet zařízení?
Zařízení musí odolávat teplotám od -40 °C do +75 °C, vibracím, prachu a vlhkosti, často s krytím IP65 a vyšším.
Otázka: Jak monitorovat stav průmyslové Ethernet sítě?
Používají se online monitoringové systémy, které sledují provozní parametry, detekují anomálie a umožňují prediktivní údržbu.
Otázka: Jaké jsou rozdíly mezi průmyslovým a běžným ethernetem?
Průmyslový Ethernet je robustnější, s deterministickou komunikací a odolností proti elektromagnetickému rušení, což běžný Ethernet nemá.
Otázka: Kdy je vhodné využít průmyslový Ethernet v průmyslové automatizaci?
Vždy tam, kde je potřeba spolehlivá, rychlá a bezpečná komunikace mezi řídiči, senzory, roboty a systémy nadřazené úrovně.
Otázka: Jaké funkce mají průmyslové switche v automatizaci?
Zajišťují správu síťového provozu, podporují redundanci, umožňují VLAN segmentaci a často mají certifikace pro náročné podmínky.
Otázka: Jaké jsou praktické příklady využití průmyslového Ethernetu v automatizaci výrobních linek?
Používá se pro synchronizaci robotů, sběr dat z čidel, řízení dopravníků a vzdálený dohled nad výrobou v reálném čase.
Otázka: Jaké jsou nejčastější chyby při používání průmyslového Ethernetu v automatizaci?
Nesprávná kabeláž, nedostatečné zabezpečení, špatné plánování topologie a ignorování pravidelné údržby vedou k poruchám a výpadkům.
