Správný výběr průřezu elektrického vodiče ovlivňuje bezpečnost i spolehlivost celé elektroinstalace. Průřez kabelu musí odpovídat proudové zatížitelnosti, aby se zabránilo přehřívání a riziku požáru. Porozumění těmto parametrům pomáhá zajistit efektivní a dlouhodobě bezproblémový provoz elektrických rozvodů.
🔑 Hlavní body
- Průřez vodiče se uvádí v mm² a ovlivňuje maximální proudovou zatížitelnost vodiče.
- Typické průřezy vodičů jsou 0,5 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² a vyšší.
- Maximální proudová zatížitelnost měděných vodičů 1,5 mm² je cca 10-23 A podle způsobu uložení.
- Úbytek napětí by neměl překročit 2 % u kritických spotřebičů a až 4 % u nekritických zařízení.
- Správný průřez vodiče zohledňuje materiál, délku vedení, typ izolace a okolní teplotu.
Co je průřez vodiče a jak se počítá?

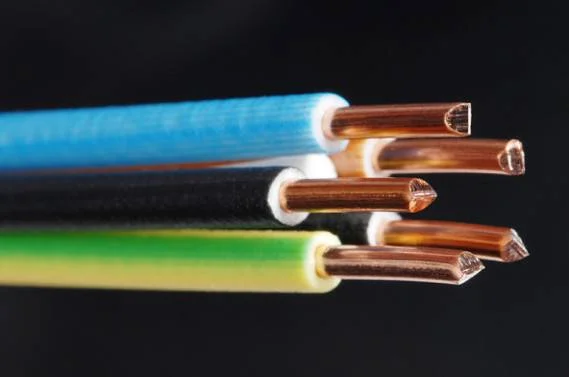

Průřez vodiče představuje plochu kovového jádra vodiče vyjádřenou v milimetrech čtverečních (mm²). Tento údaj je zásadní pro správný výběr vodiče v elektroinstalaci, protože ovlivňuje jeho proudovou zatížitelnost a úbytek napětí. Průměr vodiče je délka přes jeho kruhový průřez a slouží jako vstupní hodnota pro výpočet průřezu podle přesného vzorce. U laněných vodičů se průřez stanoví součtem průřezů jednotlivých drátků, které tvoří celek.
Vzorec pro výpočet průřezu vodiče
Průřez vodiče (S) se vypočítá podle vzorce S = 3,14 × (D/2)², kde D je průměr vodiče v milimetrech. Tento vzorec vychází ze základního vzorce pro výpočet plochy kruhu, protože vodiče mají obvykle kruhový průřez. Výpočet průřezu vodiče umožňuje přesně určit, jaký průřez kabelu je potřeba pro danou elektroinstalaci, aby byl vodič bezpečný a odpovídal požadavkům na proudovou zatížitelnost.
Výpočet průřezu laněného vodiče
Laněný vodič se skládá z několika tenkých drátků, jejichž průřezy se sčítají, aby vznikl celkový průřez vodiče. Postup je jednoduchý:
- Měření průměru jednoho drátku – změřte průměr jednotlivého drátku v milimetrech.
- Výpočet průřezu jednoho drátku – použijte vzorec S = 3,14 × (D/2)².
- Násobení počtem drátků – vynásobte průřez jednoho drátku celkovým počtem drátků.
- Získání celkového průřezu – výsledkem je průřez laněného vodiče v mm².
Tímto způsobem se stanoví skutečná plocha kovového jádra, která je klíčová pro bezpečnost a funkčnost elektroinstalace.
Typické hodnoty průřezů vodičů a jejich použití
Průřez vodiče určuje jeho proudovou zatížitelnost, což je klíčové pro bezpečnou elektroinstalaci. Správný výběr průřezu kabelu závisí na očekávaném zatížení a délce vedení, protože menší průřez zvyšuje úbytek napětí a může vést k přehřívání izolace vodiče. Nízkoproudé obvody využívají menší průřezy, zatímco silové vodiče vyžadují větší průřezy pro spolehlivý přenos elektrického proudu.
| Průřez vodiče (mm²) | Typické použití | Maximální proudová zatížitelnost (A) |
|---|---|---|
| 0,5 | LED osvětlení, nízkoproudé obvody | 3 |
| 1,5 | Běžné zásuvky a osvětlení | 16 |
| 2,5 | Silové zásuvky, sporáky | 25 |
| 4 | Vyšší odběry, například bojler | 32 |
| 6 | Silové rozvody, elektrické sporáky | 40 |
Jaký je správný průřez vodiče pro 16 ampér a 400 voltů
Pro domácí instalace s jištěním 16 A se obvykle používá měděný vodič o průřezu 1,5 mm². Tento průřez zajišťuje dostatečnou proudovou zatížitelnost a vhodnou izolaci vodiče při běžném napětí 230/400 V. Výpočet průřezu podle délky a proudu pomůže předejít úbytku napětí a zajistit bezpečnost zařízení.
Faktory ovlivňující správný výběr průřezu vodiče
Správný výběr průřezu elektrického vodiče závisí na několika konkrétních faktorech, které přímo ovlivňují maximální proudovou zatížitelnost a bezpečnost elektroinstalace. Následující části podrobně vysvětlují klíčové parametry, které je nutné zohlednit při výpočtu průřezu kabelu.
Materiál vodiče a jeho vliv
Měděné vodiče mají vyšší elektrickou vodivost než hliníkové, což znamená, že pro stejný proud postačí menší průřez měděného vodiče. Například měděný vodič s průřezem 1,5 mm² unese proud přibližně 10 až 23 A v závislosti na způsobu uložení, zatímco hliníkový vodič stejného průřezu má zatížitelnost pouze 5,7 až 26 A. Kabely CCA (hliník s měděným povrchem) mají vodivost mezi mědí a hliníkem, proto vyžadují větší průřez než měděné vodiče pro stejný proud a zároveň správný výběr izolace. Výběr materiálu ovlivňuje také tepelnou odolnost a mechanickou pevnost vodiče.
Způsob uložení vodiče
Maximální proudová zatížitelnost vodiče se výrazně liší podle způsobu uložení. Vodiče uložené volně ve vzduchu mají lepší chlazení a proto vyšší proudovou kapacitu než vodiče vedené v trubkách, v izolaci nebo pod zemí, kde je odvod tepla omezený. Například měděný vodič 2,5 mm² unese až 25 A ve vzduchu, ale v trubce může být zatížitelnost snížena na přibližně 16 A. Při návrhu elektroinstalace je proto nutné vždy zohlednit konkrétní podmínky uložení kabelu, aby nedošlo k přehřívání a poškození izolace.
Vliv délky vedení a okolní teploty
Délka vedení přímo ovlivňuje úbytek napětí, který by neměl překročit 2 % u kritických spotřebičů (například nabíječek) a maximálně 4 % u méně citlivých zařízení (například osvětlení). Úbytek napětí roste s délkou kabelu a odporem vodiče, proto u dlouhých vedení je nutné zvolit větší průřez, aby se zajistila správná funkce spotřebičů. Okolní teplota nad 30 °C snižuje maximální proudovou zatížitelnost vodiče, proto se při výpočtu průřezu používají korekční faktory. Například při teplotě jádra vodiče 70 °C a okolní teplotě 30 °C platí standardní hodnoty zatížitelnosti, ale při vyšších teplotách je nutné průřez zvětšit.
- materiál vodiče (měď, hliník, CCA) určuje základní proudovou zatížitelnost
- způsob uložení (volně ve vzduchu, v trubce, v izolaci, pod zemí) mění maximální proudový limit
- délka vedení ovlivňuje úbytek napětí a vyžaduje úpravu průřezu
- okolní teplota nad 30 °C snižuje zatížitelnost vodiče a vyžaduje korekci průřezu
Tip: Pro přesný výpočet průřezu vodiče použijte vzorec I = P / U, kde P je výkon spotřebiče a U napětí (230 V jednofázové, 400 V třífázové), a zohledněte korekce podle délky vedení, způsobu uložení a teploty.
Výpočet proudové zatížitelnosti vodiče
Pro správný výběr průřezu vodiče je nezbytné znát maximální proudovou zatížitelnost, kterou vodič unese bez přehřátí. Ta závisí na průřezu, materiálu vodiče a způsobu jeho uložení. Výpočet proudu v obvodu vychází ze vztahu mezi výkonem spotřebiče a napětím, přičemž u třífázového napájení se uplatňuje speciální koeficient.
Vzorec pro výpočet proudu I=P/U
Vzorec I=P/U slouží k výpočtu elektrického proudu (I) v obvodu, kde P představuje příkon spotřebiče ve wattech a U napětí v voltech. Tento základní výpočet platí pro jednofázové napájení. U třífázového napájení je nutné vypočtený proud ještě vynásobit koeficientem 1,732, což zohledňuje skutečný proud v síti. Tímto způsobem lze určit potřebný průřez vodiče podle požadovaného proudu a napětí.
Příklady maximální proudové zatížitelnosti podle průřezu
Maximální proudová zatížitelnost měděných vodičů se liší podle průřezu kabelu. Níže uvedená tabulka ukazuje orientační hodnoty pro běžné průřezy používané v elektroinstalaci:
| Průřez vodiče (mm²) | Maximální proudová zatížitelnost (A) |
|---|---|
| 1,5 | 16 |
| 2,5 | 25 |
| 4 | 32 |
| 6 | 40 |
| 10 | 63 |
Tyto hodnoty pomáhají při výběru správného průřezu vodiče pro daný proud, například pro jistič 25 A je vhodný vodič s průřezem 2,5 mm². Při výpočtu průřezu je rovněž třeba zohlednit délku vodiče a jeho izolaci, aby se minimalizoval úbytek napětí a zajistila bezpečná elektroinstalace.
Výpočet úbytku napětí v elektrickém vedení
Úbytek napětí v elektrickém vedení ovlivňuje kvalitu a bezpečnost elektroinstalace. Správný výpočet úbytku napětí pomáhá určit vhodný průřez vodiče podle délky vedení a proudu, aby nedošlo k nadměrným ztrátám, které mohou poškodit kritické i nekritické spotřebiče.
Vzorec pro výpočet úbytku napětí
Úbytek napětí (ΔU) se počítá podle vzorce: ΔU = 2 × I × L × R, kde I je proud v ampérech, L délka vedení v metrech a R odpor vodiče na metr. Odpor vodiče R se určuje z materiálu a průřezu kabelu – větší průřez vodiče znamená menší odpor a tím i nižší úbytek napětí. Tento vzorec umožňuje přesný výpočet úbytku napětí v elektroinstalaci.
Praktický příklad výpočtu úbytku napětí
- Stanovení proudu – proudová zatížitelnost vodiče je 16 A pro jistič.
- Určení délky vedení – délka vedení je 30 m.
- Výběr průřezu vodiče – průřez kabelu 2,5 mm² má odpor přibližně 7,41 mΩ/m (měděný vodič).
- Výpočet úbytku napětí – ΔU = 2 × 16 A × 30 m × 0,00741 Ω = 7,11 V.
- Kontrola limitu – při síťovém napětí 230 V je úbytek 3,1 %, což je vhodné pro nekritické spotřebiče, ale pro kritické by bylo nutné zvolit větší průřez vodiče.
Dopady kombinace měděných a hliníkových vodičů
Kombinace měděných a hliníkových vodičů v jedné elektroinstalaci vytváří riziko vzniku přechodového odporu na spojích, který může způsobit lokální přehřívání a ohrozit bezpečnost zařízení. Tento jev vzniká kvůli rozdílným elektrochemickým vlastnostem kovů a jejich rozdílné elektrické vodivosti. Hliník má nižší vodivost než měď, proto vyžaduje větší průřez pro stejný proud, a navíc mezi mědí a hliníkem dochází k elektrochemické korozi, která zvyšuje odpor spoje.
Nesprávné spojení bez použití speciálních spojek a svorek vede k tvorbě oxidů a korozních vrstev, které zvyšují přechodový odpor a mohou vyvolat zvýšené tepelné namáhání vodiče. To se projeví zbarvením izolace, zápachem spáleniny a v extrémních případech i požárem. Podle ČSN je proto nutné používat svorky a spojky certifikované pro kombinaci mědi a hliníku, které minimalizují riziko oxidace a zajišťují trvalý elektrický kontakt.
Pro bezpečné propojení platí tyto zásady:
- Používejte speciální svorky a spojky určené pro kombinaci měděných a hliníkových vodičů, například svorky s antikorozní úpravou nebo mechanickým lisováním
- Zajistěte pevné utažení spojů s pravidelnou kontrolou dotažení, aby nedocházelo k uvolnění a vzniku přechodového odporu
- Přizpůsobte průřez vodiče podle materiálu a proudové zatížitelnosti, protože hliníkové vodiče vyžadují o 20-30 % větší průřez než měděné pro stejný proud
- Věnujte pozornost izolaci vodičů a mechanické ochraně spoje, aby nedošlo k poškození izolace a vzniku zkratů
Tip: Výpočet průřezu vodiče podle délky vedení a maximálního proudu pomáhá minimalizovat úbytek napětí a přehřívání spojů. Například u hliníkových vodičů se doporučuje volit průřez o 1,25 až 1,5násobek průřezu měděného vodiče pro stejnou proudovou zátěž.
Kombinace materiálů bez správných spojovacích prvků a respektování rozdílů v průřezech a proudové zatížitelnosti vede k poruchám elektroinstalace a zkracuje její životnost. Proto je vhodné konzultovat návrh a realizaci elektroinstalace s odborníkem, který zajistí správný výběr vodičů, svorek a jištění podle platných ČSN a bezpečnostních norem.
Značení vodičů a typy izolací
Značení vodičů podle ČSN a CENELEC udává nejen typ elektrického vodiče, ale především druh izolace, která určuje jeho teplotní limity a tím i proudovou zatížitelnost. Správný výběr izolace vodiče je klíčový pro bezpečnost elektroinstalace a volbu odpovídajícího průřezu kabelu. Například vodiče CYKY mají izolaci a plášť z PVC s pracovní teplotou do 70 °C, zatímco vodiče CYA disponují izolací z polyamidu s vyšší odolností a teplotním limitem až 90 °C. Vyšší teplotní limity izolace dovolují vyšší zatížitelnost vodiče, což ovlivňuje i výpočet průřezu podle proudu.
Průřezy vodičů a jejich význam pro bezpečnost elektrických zařízení
| Značení vodiče | Typ izolace | Teplotní limit (°C) | Doporučená proudová zatížitelnost (A) |
|---|---|---|---|
| CYKY | PVC | 70 | do 25 |
| CY | PVC (bez pláště) | 70 | do 20 |
| CYA | Polyamid | 90 | do 32 |
Tip: Při výpočtu průřezu vodiče podle délky a proudu je nutné zohlednit teplotní limity izolace, protože nesprávná volba může vést k přehřívání a snížení životnosti elektroinstalace.
Doporučení pro jištění vodičů podle průřezu
Jištění vodičů musí odpovídat průřezu vodiče a typu zátěže, aby bylo zajištěno bezpečné provozování elektroinstalace. Průřez kabelu určuje proudovou zatížitelnost, která stanovuje maximální zatížení vodiče bez rizika přehřátí nebo poškození izolace vodiče. Správný výběr jističe proto zabraňuje přetížení elektrického vodiče a minimalizuje riziko požáru.
V praxi platí následující doporučení:
- Pro měděný vodič o průřezu 1,5 mm² je vhodný jistič 10 A
- Pro průřez 2,5 mm² se běžně používá jistič 16 A
- Pro průřez 4 mm² odpovídá jistič 25 A
Jak spočítat průřez vodiče podle délky a proudu
Výpočet průřezu vodiče podle délky a proudu zahrnuje zohlednění napěťových úbytků a proudové zatížitelnosti, což zajistí optimální jištění vodičů v souladu s normami.
Časté dotazy a odpovědi k průřezům vodičů
Otázka: Jak se počítá průřez vodiče?
Průřez vodiče se vypočítá podle vzorce S = 3,14 × (D/2)², kde D je průměr vodiče v milimetrech. Tento výpočet určuje plochu průřezu v mm².
Otázka: Jaký je rozdíl mezi průměrem a průřezem vodiče?
Průměr je délka přes vodič, zatímco průřez je plocha kovového jádra v mm², která přímo ovlivňuje proudovou zatížitelnost.
Otázka: Jaký průřez vodiče je vhodný pro jistič 16 A?
Pro jistič 16 A se používá měděný vodič o průřezu 1,5 mm² až 2,5 mm², přičemž přesný výběr závisí na délce a způsobu uložení.
Otázka: Jak spočítat úbytek napětí v elektrickém vedení?
Úbytek napětí (%) = (2 × délka vedení × proud × odpor vodiče) / napětí × 100, kde délka je v metrech a odpor v ohmech na metr.
Otázka: Jaký průřez vodiče je potřeba pro 25 A?
Doporučený měděný průřez pro 25 A se pohybuje mezi 4 mm² a 6 mm² podle délky vedení a typu izolace.
Otázka: Proč je důležité správně zvolit průřez vodiče?
Nesprávný průřez může způsobit přehřívání vodiče, zvýšený úbytek napětí, selhání jištění a riziko požáru.
Otázka: Jaký vliv má materiál vodiče na výběr průřezu?
Měděný vodič má vyšší vodivost než hliníkový, proto hliníkové vodiče vyžadují větší průřez pro stejnou proudovou zatížitelnost.
Otázka: Jak ovlivňuje délka vedení výběr průřezu vodiče?
Delší vedení znamená větší odpor a úbytek napětí, proto je nutné zvolit větší průřez pro udržení správného napětí.
Otázka: Jaké jsou teplotní limity izolace vodičů?
Izolace běžně odolává teplotám 70 °C, 90 °C nebo 105 °C, což ovlivňuje maximální proudovou zatížitelnost vodiče.
Otázka: Jak správně spojovat měděné a hliníkové vodiče?
Použijte speciální spojky určené pro kombinaci mědi a hliníku, aby se snížil přechodový odpor a zabránilo korozi.
Otázka: Jaký průřez vodiče je vhodný pro osvětlení?
Pro osvětlení se často volí průřez 0,5 mm² nebo 1,5 mm² podle příkonu a vzdálenosti od zdroje.
Otázka: Jaký je rozdíl mezi měděnými a CCA vodiči?
CCA vodiče mají hliníkové jádro s měděným povrchem, což znamená nižší vodivost než čistá měď a potřebu většího průřezu.
Otázka: Jaké jsou nejčastější chyby při výběru průřezu vodiče?
Mezi chyby patří ignorování délky vedení, nevhodný materiál, nevhodná izolace a nepřihlédnutí k okolní teplotě.
Otázka: Jak se značí vodiče podle typu izolace?
Podle ČSN/CENELEC se vodiče označují např. CY, CYKY nebo CYA, což určuje jejich použití a odolnost izolace.
Otázka: Jaký je maximální proud pro 10 mm² měděný vodič?
Proudová zatížitelnost 10 mm² měděného vodiče je zhruba 50 až 81 A podle způsobu uložení.
Otázka: Jaký průřez vodiče použít pro 25 A jistič?
Pro jistič 25 A se volí průřez 4 mm² až 6 mm², záleží na délce vedení a podmínkách montáže.
Otázka: Jaký vliv má teplota okolí na průřez vodiče?
Vyšší okolní teplota snižuje proudovou zatížitelnost, proto je nutné průřez vodiče adekvátně zvětšit.
Otázka: Jak se počítá průřez vodiče podle výkonu spotřebiče?
Nejprve se vypočítá proud I = P/U, pak se podle proudu a délky zvolí správný průřez vodiče.
Otázka: Jak zjistit správný průřez vodiče pro elektromobil?
Zohledněte maximální proud, délku kabelu a doporučení výrobce, často se volí větší průřez kvůli vysokému odběru.
Otázka: Jak postupovat při výběru průřezu vodiče pro domácí instalaci?
Změřte proudovou zátěž a délku vedení, zvažte materiál vodiče a izolaci, a zvolte průřez podle platných tabulek a norem.
