Chránička na kabel do země zabezpečuje kabel před mechanickým poškozením a vlivy prostředí. Správný výběr průměru chráničky a pečlivá instalace v pískovém loži zajišťují snadné protahování kabelu a dlouhodobou spolehlivost vedení. Dodržení platných norem při instalaci minimalizuje riziko závad a usnadňuje případné opravy.
🔍 Nejdůležitější fakta
- Chránička musí mít vnitřní průměr přibližně 1,5násobek vnějšího průměru kabelu.
- Kabely by měly zabírat maximálně 40 % volného průřezu chráničky pro snadnou instalaci a údržbu.
- Mechanická odolnost chrániček se pohybuje od 125 N do 4000 N podle typu a použití.
- Chráničky se ukládají do pískového lože, nikoliv přímo na kamenitou zeminu.
- Při protahování kabelu chráničkou je doporučeno nepřekračovat 50-60 % využití průřezu chráničky.
Jak vybrat správnou velikost chráničky na kabel do země
Správný výběr velikosti chráničky na kabel do země zaručuje bezpečné uložení kabelu a umožňuje jeho snadné protahování bez rizika poškození izolace. Podle ČSN 73 6005 (čl. 3.12) by vnitřní průměr chráničky měl být přibližně 1,5násobkem vnějšího průměru kabelu, což odpovídá doporučení PNE 34 1050 ed. 3. Tento poměr zajišťuje dostatečný volný průřez, který je klíčový pro mechanickou ochranu a dlouhodobou spolehlivost kabelového vedení.
Jak spočítat správný vnitřní průměr chráničky pro kabel
Pro správný výpočet velikosti chráničky je třeba znát vnější průměr kabelu a vypočítat volný průřez chráničky. Volný průřez znamená prostor uvnitř chráničky, který kabel zaujímá, a měl by být dostatečný pro pohodlné protahování i případné budoucí rozšíření kabeláže. Například kabel s vnějším průměrem 20 mm vyžaduje chráničku s minimálním vnitřním průměrem 30 mm (1,5 × 20 mm). Při instalaci je nutné také zohlednit použití spojek chrániček, které musí odpovídat průměru chráničky, a ukládání do pískového lože, jež chrání kabel před mechanickým poškozením.
Maximální využití průřezu chráničky podle typu kabelu
Podle ČSN EN 50174-2 ed. 3 by kabely informačních technologií měly zabírat maximálně 40 % volného průřezu chráničky. Tento limit umožňuje snadné protahování dalších kabelů a zajišťuje dostatečné chlazení vedení. U silových a ostatních kabelů se doporučuje využití průřezu mezi 50 a 60 %, což minimalizuje mechanické napětí na kabely a prodlužuje životnost instalace. Dodržování těchto parametrů je nezbytné pro splnění ČSN norem a zajištění mechanické odolnosti kabelového vedení.
| Průměr kabelu (mm) | Doporučený vnitřní průměr chráničky (mm) | Maximální zaplnění volného průřezu (%) |
|---|---|---|
| 20 | 30 | 50-60 (silové) / 40 (IT) |
| 25 | 40 | 50-60 (silové) / 40 (IT) |
| 30 | 50 | 50-60 (silové) / 40 (IT) |
Tip: Pro správnou instalaci vždy ověřte průměr kabelu a zvolte chráničku s odpovídajícím vnitřním průměrem podle výpočtu volného průřezu. Nedodržení těchto parametrů může vést k problémům při protahování kabelu a zvýšenému riziku mechanického poškození izolace.

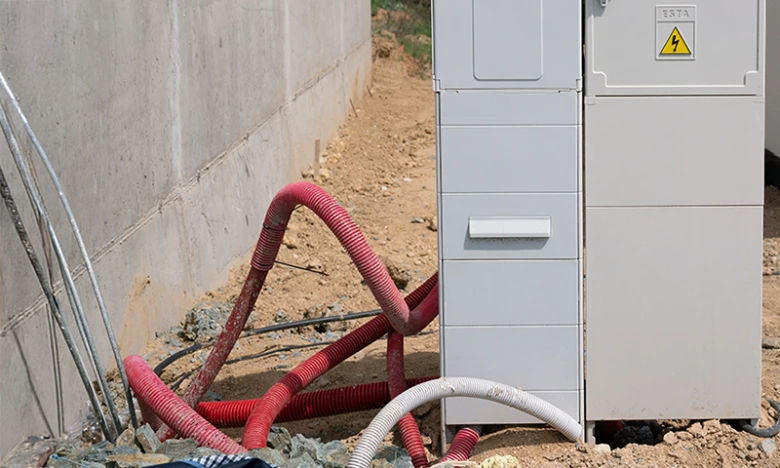

Jak probíhá instalace chráničky do země krok za krokem
Instalace chráničky na kabel do země vyžaduje přesný postup zahrnující přípravu podkladu, uložení samotné chráničky a správný zásyp. Správné provedení těchto kroků zajistí mechanickou odolnost kabelu a usnadní případné budoucí opravy či protahování kabelu.
Postup uložení chráničky do pískového lože
Chránička kabelu se ukládá do pískového lože, které musí mít minimální tloušťku 10 cm pod i nad chráničkou. Pískové lože by mělo být tvořeno čistým pískem bez kamenů větších než 8 mm, aby nedošlo k poškození kabelové chráničky. Toto lože slouží jako tlumící vrstva, která chrání kabel před mechanickým poškozením způsobeným kamením nebo tvrdým podložím. Při uložení chráničky je důležité zachovat rovnoměrné rozložení pískového lože kolem celé chráničky a správně spojit jednotlivé části pomocí spojek chrániček, aby byla zajištěna kontinuita a pevnost celé trasy. Pro chráničky větších průměrů, například 100 mm, platí stejný princip s důrazem na pevné spojení a rovnoměrné podložení.
Význam hutnění zásypu a použití výstražné fólie
Zásyp nad pískovým ložem se provádí po vrstvách do maximální tloušťky 20 cm a každá vrstva se důkladně hutní, aby se zabránilo budoucímu sedání zeminy a deformaci chráničky. Hutnění zásypu zajišťuje stabilitu trasy kabelové chráničky a její dlouhodobou mechanickou odolnost. Nad samotnou chráničkou a jejím zásypem je povinná instalace výstražné fólie, která slouží jako bezpečnostní prvek a varování při pozdějších zemních pracích. Výstražná fólie výrazné barvy (obvykle červená nebo oranžová) zabraňuje náhodnému poškození kabelu a usnadňuje jeho lokalizaci. Tento postup instalace chráničky kabelu do země minimalizuje riziko poruch a prodlužuje životnost vedení.
- Příprava pískového lože – očistit prostor a vytvořit rovnoměrnou vrstvu pískového lože o tloušťce minimálně 10 cm
- Uložení chráničky – položit chráničku do pískového lože a zabezpečit spojky chrániček
- Zásyp pískem a hutnění – postupně zasypat chráničku pískem po vrstvách do 20 cm a hutnit každou vrstvu
- Instalace výstražné fólie – položit nad zásyp chráničky jako varování před budoucími pracemi
- Dokončení zásypu – zasypat zbytek výkopu a hutnit podle potřeby
Tip: Chyby při instalaci chráničky na kabel do země často vznikají ukládáním přímo na kamenitou zeminu nebo nedostatečným hutněním zásypu, což může vést k poškození kabelu a problémům s jeho protahováním.
Jak správně protáhnout kabel chráničkou v zemi
Jak bezpečně protáhnout elektrický kabel chráničkou do země
Protahování kabelu v kabelové chráničce vyžaduje správný postup k zachování mechanické odolnosti kabelu i chráničky. K protahování se používá protahovací struna, která zajišťuje hladký průchod kabelu trubkou bez poškození izolace. Doporučuje se, aby využití průřezu chráničky nepřesáhlo 50-60 %, což umožní snadné posunutí kabelu a případné budoucí opravy nebo výměny.
Maximální počet ohybů trasy by měl být omezen na dvě, aby se předešlo nadměrnému namáhání kabelu a riziku jeho poškození. Pro snížení tření mezi kabelem a vnitřkem chráničky je vhodné použít mazací gel nebo alternativně mýdlovou vodu. Při instalaci v pískovém loži se tak zajistí plynulý průchod kabelu a zvýší se celková životnost vedení.
- Použijte protahovací strunu pro hladký průchod kabelu
- Udržujte využití průměru chráničky na max. 60 %
- Omezte počet ohybů na dvě zatáčky
- Aplikujte mazací gel nebo mýdlovou vodu pro snížení tření
- Kontrolujte spoje chrániček, aby byla zachována mechanická odolnost
Tento postup výrazně usnadní instalaci a ochrání kabel před mechanickým poškozením během i po položení.
Jaký materiál a typ chráničky zvolit podle použití
Chránička kabelu určená pro instalaci do země se vyrábí z materiálů jako PE (polyethylen), HDPE (vysokotlaký polyethylen) a PVC (polyvinylchlorid). Tyto materiály zajišťují odolnost proti vlhkosti, chemickým vlivům a mechanickému poškození. Mechanická odolnost chrániček se udává v newtonech (N) a pohybuje se od 125 N u lehčích ohebných typů až po 4000 N u pevných tuhých trubek.
Typy chrániček na kabely do země zahrnují:

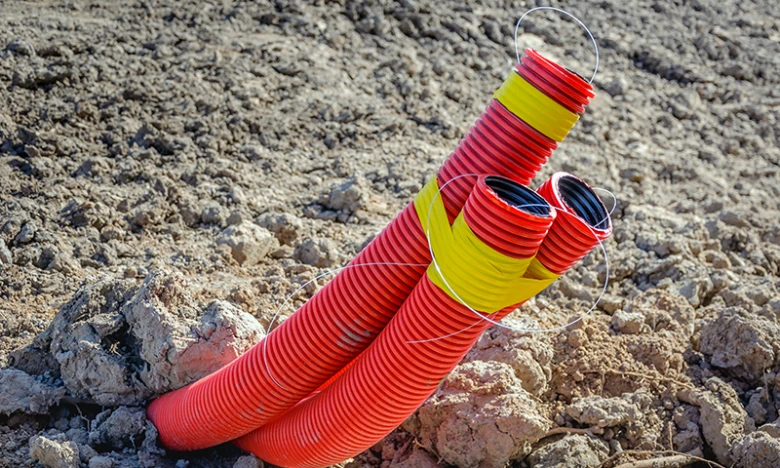

- Ohebné dvouplášťové chráničky vhodné pro protahování kabelu v pískovém loži a instalace s častými změnami směrů.
- Tuhé chráničky poskytují vyšší mechanickou ochranu, použijí se tam, kde hrozí větší zatížení nebo tlak zeminy.
- Dělené chráničky umožňují jednoduchou výměnu kabelu bez nutnosti vytrhnutí celé trubky, což usnadňuje údržbu.
Při instalaci je důležité používat správné spojky chrániček, které zachovají vodotěsnost a mechanickou pevnost spoje. Pro kabely o průměru 30 až 40 mm se doporučují chráničky s vnitřním průměrem o 20-30 % větším než kabel, aby bylo možné kabel snadno protáhnout.
| Typ chráničky | Materiál | Mechanická odolnost (N) | Vhodnost použití |
|---|---|---|---|
| Ohebná dvouplášťová | PE, HDPE | 125 – 500 | Pro ohybové instalace, protahování kabelů |
| Tuhá trubka | PVC, HDPE | 1000 – 4000 | Vysoká odolnost při větším zatížení a zátěži |
| Dělená chránička | PE, PVC | 500 – 1500 | Snadná výměna kabelu bez narušení instalace |
Jaké typy chrániček na kabely do země existují
Volba správného typu chráničky závisí na požadavcích na mechanickou odolnost a způsob protahování kabelu. Ohebné chráničky se hodí do pískového lože, kde je potřeba flexibilita, zatímco tuhé chráničky lépe odolají zatížení povrchové vrstvy zeminy. Dělené chráničky pak usnadňují údržbu bez nutnosti narušení zeminy.
Jak zabezpečit chráničku a kabel před poškozením v zemi
Pro správné zabezpečení kabelové chráničky před poškozením je nezbytné uložit ji do vhodného pískového lože a použít výstražnou fólii. Důležité je také hutnění zásypu po vrstvách, které zajišťuje mechanickou odolnost celé instalace v zemi.
Dopady mrazu na chráničky a kabely
Mráz snižuje pružnost materiálu chráničky, což může vést ke zvýšenému riziku prasknutí při mechanickém namáhání. Nízké teploty zároveň oslabují mechanickou odolnost plastových chrániček, proto je nutné zohlednit klimatické podmínky při výběru materiálu a ochraně kabelu v zemi.
Vliv vysokých teplot na instalaci
Vysoké teploty přes 30 °C ovlivňují vlastnosti materiálu chráničky, mohou způsobit jeho roztažení a snížit pevnost spojek chrániček. Při instalaci za teplého počasí je proto vhodné protahování kabelu provádět pomaleji a kontrolovat průměr chráničky, aby byla zachována správná mechanická odolnost.
- Ukládejte chráničku do pískového lože s minimální tloušťkou 10 cm
- Nad chráničku položte výstražnou fólii pro včasné varování před výkopovými pracemi
- Hutněte zásyp po vrstvách o tloušťce max. 20 cm, aby se zabránilo deformaci
- Přizpůsobte materiál chráničky extrémním teplotám pro dlouhodobou ochranu kabelu
Tip: Jak položit a zapojit kabel do chráničky v zemi vyžaduje nejen správný postup, ale také pečlivý výběr materiálu s ohledem na místní klimatické podmínky.
Jak ukončit a spojit chráničky v zemi
Správné ukončení a spojení kabelové chráničky v zemi je klíčové pro zachování mechanické odolnosti a vodotěsnosti kabelového vedení. Spojky chrániček musí být nasouvací, což brání vniknutí písku z pískového lože a chrání kabel před mechanickým poškozením. Pro ukončení chráničky se používají těsnící kroužky a uzavírací víčka s krytím minimálně IP67, která zabraňují průniku vlhkosti a nečistot do prostoru chráničky.
Dělené chráničky umožňují výměnu kabelu bez nutnosti přerušení celého vedení a bez vyjímání kabelu ze země. Tento typ chráničky je vyroben z HDPE nebo PVC s mechanickou odolností 450 až 750 N/20 cm a obsahuje zaklapávací víko pro rychlou manipulaci. Při protahování kabelu v chráničce je nutné dodržet doporučený vnitřní průměr chráničky, který by měl být přibližně 1,5násobek vnějšího průměru kabelu, aby se minimalizovalo riziko poškození izolace.
- Spojky chrániček jsou nasouvací a zajišťují mechanickou pevnost i ochranu proti vniknutí písku
- Těsnící kroužky a uzavírací víčka s krytím IP67 chrání ukončení chráničky před vlhkostí a nečistotami
- Dělené chráničky HDPE/PVC s mechanickou odolností 450-750 N/20 cm umožňují výměnu kabelu bez přerušení vedení
- Použití izolepy nebo jiných dočasných náhrad je nevhodné, protože nezaručují vodotěsnost a mechanickou ochranu
Jak správně ukončit chráničku na kabel v zemi
Pro ukončení chráničky je nutné použít originální těsnící prvky dodané výrobcem a zajistit pevné, vodotěsné spojení. Ukončovací těsnění musí odpovídat průměru chráničky a být správně usazeno, aby zabránilo průniku vlhkosti a mechanickému poškození kabelu. Spojky nasouvacího typu se instalují tak, aby pevně držely a neumožňovaly vniknutí písku, což je zásadní pro dlouhodobou spolehlivost kabelového vedení.
Časté dotazy a odpovědi k instalaci a použití chráničky na kabel do země
Otázka: Jaký vnitřní průměr by měla mít chránička vzhledem k průměru kabelu?
Vnitřní průměr chráničky by měl být přibližně 1,5násobek vnějšího průměru kabelu, což zajišťuje dostatečný prostor pro protahování kabelu a umožňuje jeho bezpečné uložení.
Otázka: Kolik kabelů lze vést jednou chráničkou do země?
Kabely by měly zabírat maximálně 40 % volného průřezu chráničky u kabelů IT a 50-60 % u ostatních typů, aby nedošlo k přehřívání a usnadnilo se protahování kabelu.
Otázka: Jaký materiál je vhodný pro chráničku kabelu do země?
Pro kabelové chráničky se používají materiály jako PE, HDPE nebo PVC s mechanickou odolností od 125 N do 4000 N podle konkrétního zatížení a umístění.
Otázka: Jak probíhá instalace chráničky do země?
Chránička se ukládá do pískového lože silného alespoň 10 cm, zásyp se hutní po vrstvách a nad chráničkou se klade výstražná fólie pro včasné varování při budoucích pracích.
Otázka: Jak správně protáhnout kabel chráničkou?
Používá se protahovací struna a mazací gel, maximální zaplnění průřezu je 50-60 %, přičemž lze použít maximálně dva ohyby, aby se předešlo poškození izolace.
Otázka: Jaké jsou nejčastější chyby při instalaci chráničky?
Mezi nejčastější patří ukládání chráničky přímo na kamenitou zeminu bez pískového lože a použití chráničky s nevhodným průměrem, což vede k mechanickému poškození kabelu.
Otázka: Jak ukončit a spojit chráničky v zemi?
Spojky chrániček by měly být nasouvací s těsnícími kroužky a uzavíracími víčky; dělené chráničky umožňují výměnu kabelu bez nutnosti přerušení vedení.
Otázka: Proč je důležité používat výstražnou fólii nad kabelem?
Výstražná fólie slouží jako mechanická ochrana i varování při budoucích zemních pracích a snižuje riziko náhodného poškození kabelu.
Otázka: Jak ovlivňují extrémní teploty instalaci chráničky?
Mráz snižuje pružnost materiálu, což může vést k prasknutí, proto se instalace v chladných obdobích doporučuje provádět za mírnějších teplot; při vysokých teplotách nad 30 °C je vhodné instalaci plánovat na chladnější části dne.
Otázka: Je možné opravit chráničku bez přerušení kabelu?
Použití dělených chrániček umožňuje opravy či výměny bez přerušení kabelového vedení, čímž se zachovává kontinuita instalace.
Otázka: Jaký je doporučený způsob zásypu chráničky?
Zásyp by měl být prováděn v několika vrstvách s hutněním, aby se zabránilo propadnutí chráničky a následnému poškození kabelu.
Otázka: Jaký je rozdíl mezi ohebnými a tuhými chráničkami?
Ohebné chráničky mají dvouplášťovou, korugovanou konstrukci a střední mechanickou odolnost, tuhé jsou pevnější a vhodné pro přímé vedení s vyšší zátěží.
Otázka: Jaký je význam mechanické odolnosti u chrániček?
Mechanická odolnost udává schopnost chráničky odolávat tlakům a nárazům, přičemž hodnoty se pohybují od 125 N pro lehké použití až po 4000 N pro náročné terény.
Otázka: Lze použít chráničku bez pískového lože?
Ne, chránička musí být uložena v pískovém loži, aby se zabránilo poškození kabelu ostrými kameny a zajistila správná mechanická ochrana.
Otázka: Jak vybrat chráničku pro kabel o průměru 30 mm?
Pro kabel o průměru 30 mm je vhodná chránička s vnitřním průměrem minimálně 45 mm, což odpovídá doporučenému 1,5násobku průměru kabelu.
