Jak správně zapojit a používat proudové chrániče v zásuvkách

Proudové chrániče (RCD) představují klíčový prvek pro zvýšení elektrické bezpečnosti v domácnostech i komerčních prostorách. Správné zapojení těchto zařízení do zásuvek zajišťuje spolehlivou detekci reziduálního proudu a minimalizuje riziko úrazu elektrickým proudem. Dodržení platných norem při instalaci výrazně zlepšuje ochranu vaší elektroinstalace.

Jak zapojit proudový chránič do zásuvky krok za krokem

Proudový chránič v zásuvkovém obvodu musí být zapojen přesně podle normy ČSN 33 2000-4-41 ed. 3: 2018, aby správně detekoval reziduální proud. Správné připojení modrého vodiče (N) a fázového vodiče zajišťuje bezpečné odpojení napájení do 30 ms při poruše, čímž chrání uživatele před úrazem elektrickým proudem. Umístění proudového chrániče v rozvaděči musí odpovídat zásadám elektrické bezpečnosti a elektroinstalace zásuvek.

Jak správně připojit modrý vodič (N) a fázi při zapojení proudového chrániče?

Modrý vodič (N) se připojuje na vstupní svorku označenou písmenem N na proudovém chrániči, což je klíčové pro správnou funkci detekce zbytkového proudu. Fázový vodič se vede přes součtový proudový transformátor (svorka L), který měří odchylku mezi fází a nulou. Nesprávné zapojení může způsobit nefunkčnost chrániče a ohrožení elektrické bezpečnosti. Norma ČSN 33 2000-4-41 stanovuje, že všechny vodiče musí být řádně upevněny a bezpečně izolovány, aby nedocházelo k elektromagnetickému rušení EMI, které by mohlo negativně ovlivnit citlivost proudového chrániče.

Jaký je krok za krokem postup při zapojení proudového chrániče do zásuvky?

1. Vypnutí napájení – zajistěte úplné odpojení hlavního jističe před začátkem práce.
2. Kontrola napětí – pomocí testeru ověřte, že v obvodu není elektrické napětí.
3. Připojení modrého vodiče (N) – zapojte modrý vodič do vstupní svorky N proudového chrániče.

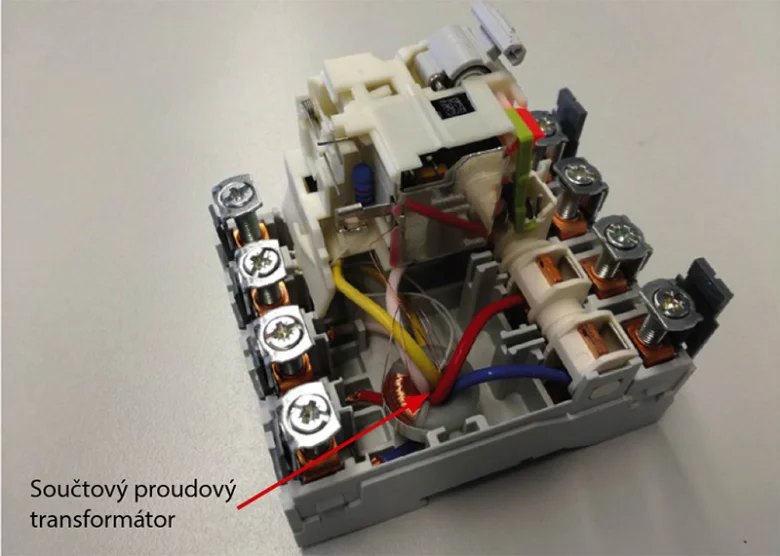

4. Připojení fázového vodiče – připojte fázový vodič do svorky L, která je součástí proudového transformátoru.
5. Připojení ochranného vodiče – zajistěte správné připojení ochranného vodiče k rozvaděči a zásuvkám.
6. Kontrola zapojení – zkontrolujte, zda jsou vodiče správně upevněny a zda nedochází k zkratům.
7. Zapnutí napájení – obnovte napájení v rozvaděči a proveďte testování proudového chrániče tlačítkem TEST.
8. Testování chrániče – stiskněte tlačítko TEST, abyste ověřili funkčnost odpojení obvodu při detekci reziduálního proudu.

Tip: Po zapojení doporučuji provést postup kontroly správného zapojení proudového chrániče do zásuvek za pomoci odborníka, aby byla zajištěna maximální bezpečnost elektroinstalace.

Typy proudových chráničů a jejich použití v zásuvkových obvodech

Pro správné zapojení a použití proudových chráničů v zásuvkových obvodech je nezbytné zvolit typ chrániče podle charakteru detekovaných reziduálních proudů a typu připojených spotřebičů. Nesprávný výběr zvyšuje riziko nežádoucího vybavování a snižuje elektrickou bezpečnost instalace.

Jaké jsou rozdíly mezi typy proudových chráničů A a F?

Typ A proudového chrániče detekuje střídavé reziduální proudy i pulzující stejnosměrné proudy do 6 mA, které vznikají u moderních elektronických zařízení s usměrňovači. Tento typ je vhodný pro domácí zásuvkové obvody napájející počítače, televize, LED osvětlení a další spotřebiče s elektronikou. Typ F je navržen pro instalace s frekvenčními měniči, které generují složité reziduální proudy obsahující pulzující stejnosměrné i vysokofrekvenční složky, jež běžné chrániče typu A nezachytí spolehlivě. Použití správného typu chrániče minimalizuje falešné vybavení a zvyšuje bezpečnost podle ČSN 33 2000-4-41 ed. 3: 2018.

Kdy je vhodné použít typ A nebo typ F proudového chrániče v zásuvkových obvodech?

Typ A se doporučuje pro zásuvky v domácnostech s běžnou elektronikou, která vytváří pulzující stejnosměrné reziduální proudy do 6 mA. Typ F je určen pro průmyslové a specializované instalace, kde jsou v zásuvkách připojeny frekvenční měniče, například u elektromotorů řízených měničem frekvence. Použití typu F v běžných domácích zásuvkách bez těchto zařízení není vhodné, protože může způsobit nesprávnou detekci a vybavení chrániče. Správný výběr typu zajišťuje spolehlivost ochrany a splnění platných norem elektroinstalace.

Parametr	Typ A	Typ F
Detekce reziduálních proudů	Střídavé i pulzující stejnosměrné do 6 mA	Pulzující stejnosměrné i vysokofrekvenční složky
Použití	Domácí zásuvkové obvody s elektronikou	Průmyslové aplikace s frekvenčními měniči
Výhody	Vysoká kompatibilita s běžnými spotřebiči	Odolnost vůči elektromagnetickému rušení (EMI)
Nevýhody	Omezená detekce vysokofrekvenčních proudů	Vyšší pořizovací cena a složitější instalace

Tip: Pro zajištění elektrické bezpečnosti vždy dodržujte ČSN 33 2000-4-41 a provádějte pravidelné testování proudových chráničů nejméně jednou za 6 měsíců, abyste předešli poruchám a zajistili správnou funkci ochrany.

Více informací o typech a použití proudových chráničů naleznete na portálu Ministerstva zemědělství ČR.

Normy a legislativní požadavky na použití proudových chráničů v zásuvkách

Normy elektroinstalace stanovují jasná pravidla pro použití proudových chráničů v zásuvkách. ČSN 33 2000-4-41 ed. 3: 2018 vyžaduje instalaci proudových chráničů s reziduálním proudem do 30 mA u zásuvek do 32 A, které jsou určeny pro laickou obsluhu. Tento limit reziduálního proudu zajišťuje vysokou úroveň elektrické bezpečnosti a minimalizuje riziko úrazu elektrickým proudem. Dále norma ČSN 33 2130 ed. 4 zdůrazňuje povinnost instalovat proudové chrániče v koupelnách a u venkovních zásuvek, kde je zvýšené nebezpečí kontaktu s vlhkostí. ČSN 33 2000-1 ed. 2: 2009 pak upravuje obecná pravidla pro elektroinstalaci zásuvek a jejich ochranu.

Jaké jsou požadavky na zapojení proudových chráničů v elektrických zásuvkách

Podle těchto norem musí být RCD zapojení provedeno tak, aby proudový chránič chránil celý zásuvkový obvod a umožňoval pravidelné testování proudového chrániče pro ověření správné funkce.

Tip: Při instalaci proudového chrániče dodržujte parametry reziduálního proudu do 30 mA a respektujte specifické požadavky na ochranu v koupelnách a venkovních prostorách. Nesprávné zapojení může vést k nefunkčnosti ochrany a zvýšenému riziku úrazu.

Časté chyby při zapojování proudových chráničů a jak je předejít

Jaké jsou nejčastější chyby při zapojování proudových chráničů?

Mezi nejčastější chyby patří nesprávné připojení ochranného vodiče (PE) přes proudový chránič místo modrého vodiče (N). Tento nesprávný RCD zapojení způsobí, že součtový proudový transformátor nezaznamená rozdíl mezi fázovými a nulovými vodiči, což vede k nefunkčnosti ochrany a ohrožení uživatele elektrickým proudem. Další častou chybou je použití nevhodného typu proudového chrániče – například typ AC místo typu A v instalacích s elektronickými spotřebiči, což vyvolává časté nežádoucí vybavování nebo naopak neúčinnou detekci reziduálních proudů. Nedodržení barevného značení vodičů (modrý pro N, zelenožlutý pro PE) komplikuje revize a údržbu elektroinstalace zásuvek. Nesprávné dimenzování chrániče vůči jmenovitému proudu jističe, například použití chrániče s nižším jmenovitým proudem než jistič, vede k předčasnému vybavení a zbytečným výpadkům.

Jak předejít chybám při instalaci proudových chráničů?

Dodržujte barevné značení vodičů – modrý vodič (N) musí být připojen na vstup proudového chrániče, zatímco zelenožlutý ochranný vodič (PE) nesmí procházet přes chránič. Vyberte typ proudového chrániče podle ČSN 33 2000-4-41 ed. 3: 2018, například typ A pro zásuvkové obvody s elektronickými spotřebiči, a citlivost 30 mA pro ochranu proti úrazu elektrickým proudem. Při vícefázových instalacích volte chrániče s odpovídajícím počtem pólů a správným dimenzováním podle jmenovitého proudu jističe. Konzultace s kvalifikovaným elektrikářem je nezbytná při zapojení více proudových chráničů za sebou nebo při složitějších rozvodech, aby se zabránilo nežádoucímu elektromagnetickému rušení (EMI) a falešným vybavením. Po instalaci proveďte pravidelné testování funkce chrániče pomocí testovacího tlačítka minimálně každých 6 měsíců, případně použijte profesionální měřicí přístroj pro ověření reziduálního proudu a správné vybavení.

Tip: Při instalaci zásuvek v koupelnách a venkovních prostorách používejte proudové chrániče s citlivostí 30 mA a typem A nebo F podle charakteru spotřebičů, abyste splnili požadavky ČSN 33 2130 ed. 4 a minimalizovali riziko úrazu.

Údržba a pravidelné testování proudových chráničů v domácnosti

Pravidelná údržba a testování proudových chráničů patří mezi klíčové požadavky pro zachování elektrické bezpečnosti v domácí elektroinstalaci zásuvek. Podle platných norem elektroinstalace je nutné testovat proudový chránič minimálně 1× za 6 měsíců. Testování provádíte stisknutím testovacího tlačítka na zařízení, které simuluje poruchový reziduální proud. Tím se ověří správná funkce a schopnost přerušit obvod při závadě.

Moderní modely, například od výrobce DOEPKE, disponují funkcí automatické kontroly funkčnosti, což výrazně zvyšuje spolehlivost ochrany a usnadňuje údržbu. Při údržbě elektroinstalace zásuvek je proto vhodné sledovat, zda je proudový chránič vybaven touto funkcí.

1. Vizuální kontrola – zkontrolujte stav testovacího tlačítka a okolního krytu
2. Stisknutí testovacího tlačítka – simulace poruchového reziduálního proudu
3. Ověření vypnutí obvodu – proudový chránič by měl okamžitě odpojit napájení
4. Reset zařízení – po testu tlačítko opět zapněte
5. Záznam o testu – evidujte datum provedení testu pro pravidelnou kontrolu

Tip: Při správném RCD zapojení a pravidelném testování zajistíte spolehlivou ochranu proti úrazu elektrickým proudem v zásuvkovém obvodu.

Použití více proudových chráničů v jedné zásuvkové síti

Zapojení více proudových chráničů v jedné zásuvkové síti je technicky možné, avšak vyžaduje přesné dimenzování a koordinaci parametrů, aby se zabránilo nežádoucímu vybavování a zbytečným výpadkům napájení. Nesprávné RCD zapojení může vést k častému vypínání i při běžném provozu, což snižuje elektrickou bezpečnost a komfort uživatelů.

Pro správné zapojení proudových chráničů v zásuvkové elektroinstalaci je nutné dodržet tyto konkrétní zásady:

• Používejte proudové chrániče s jmenovitým reziduálním proudem do 30 mA a kompatibilní dobou vybavení podle ČSN 33 2000-4-41 ed. 3: 2018
• Za proudovým chráničem lze zapojit více jističů, přičemž musí být zajištěna koordinace jejich vybavovacích charakteristik tak, aby se minimalizovalo vzájemné rušení a falešné vybavení
• Dodržujte normu ČSN 33 2000-1 ed. 2: 2009, která doporučuje rozčlenění elektroinstalace do více částí pro snížení rizika nežádoucího vybavování vlivem únikových proudů a elektromagnetického rušení (EMI)
• Pravidelně provádějte testování proudových chráničů minimálně každých 6 měsíců, aby byla ověřena jejich funkčnost a spolehlivost ochrany

Správné dimenzování a koordinace více proudových chráničů v zásuvkové síti zajistí bezpečnou ochranu osob i majetku bez nežádoucích výpadků napájení.

Je možné zapojit více proudových chráničů za sebou v rozvodu zásuvek?

Ano, lze zapojit více proudových chráničů za sebou, avšak počet a uspořádání musí odpovídat rozsahu ochrany a charakteru připojených spotřebičů. Optimální počet chráničů závisí na velikosti a členění instalace, aby se minimalizovalo riziko falešných vybavení a výpadků. Doporučuje se, aby každý proudový chránič chránil samostatnou část zásuvkové sítě nebo skupinu spotřebičů s podobnými parametry reziduálního proudu.

Integrace přepěťových ochran s proudovými chrániči

Přepěťová ochrana může významně doplňovat funkci proudového chrániče v zásuvkových obvodech tím, že zabraňuje škodám způsobeným náhlými přepětími, například při bouřkách nebo poruchách v síti. Její použití však není automatické a závisí na konkrétních podmínkách elektroinstalace a doporučeních odborníků, kteří posuzují riziko a vhodné umístění. Správné RCD zapojení zajistí citlivou detekci reziduálního proudu a tím zvýší elektrickou bezpečnost v domácnosti. Výhody použití proudového chrániče v zásuvkových obvodech spočívají v ochraně před úrazem elektrickým proudem, ale nezajišťují ochranu proti přepětí.

Výhody použití proudového chrániče v zásuvkových obvodech

Proudové chrániče výrazně snižují riziko úrazu elektrickým proudem a umožňují rychlou reakci na závady v elektroinstalaci zásuvek. Přepěťové ochrany pak doplňují tento systém ochranou zařízení před škodlivými přepětími, čímž se zvyšuje celková bezpečnost.

Tip: Doporučuji konzultovat instalaci přepěťových ochran a proudových chráničů s kvalifikovaným elektrikářem, který zajistí správné zapojení podle platných norem elektroinstalace a provede testování proudového chrániče pro ověření jeho funkčnosti.

Vliv elektromagnetického rušení (EMI) na funkci proudových chráničů

Elektromagnetické rušení (EMI) může výrazně ovlivnit funkci proudových chráničů, zejména v zásuvkových obvodech. EMI způsobuje nežádoucí vybavování chráničů, což snižuje elektrickou bezpečnost a může vést k neplánovaným výpadkům. Norma ČSN 33 2000-1 proto stanovuje jasná pravidla pro RCD zapojení, která minimalizují vliv rušení a zajišťují spolehlivou funkci zařízení.

Pro správné zapojení proudového chrániče do elektrické zásuvky je nutné dodržovat tyto zásady:

• Používat proudové chrániče s vhodnou citlivostí a odolností proti EMI
• Minimalizovat délku a smyčky vodičů v elektroinstalaci zásuvek
• Instalovat filtry nebo tlumivky na zdrojích rušení
• Dodržovat správné uzemnění a ochranné vodiče podle ČSN 33 2000-1
• Provádět pravidelné testování proudového chrániče pro ověření funkčnosti

Je možné zapojit více proudových chráničů za sebou v rozvodu zásuvek?

Ano, avšak je nutné pečlivě zvážit jejich koordinaci, aby nedocházelo k nežádoucímu vybavování a zachovala se elektrická bezpečnost podle platných norem elektroinstalace.

Časté dotazy o zapojení a použití proudových chráničů v zásuvkách

Proudový chránič je klíčovým prvkem pro zvýšení elektrické bezpečnosti v elektroinstalaci zásuvek, zejména v prostorách s rizikem úrazu. Jeho správné zapojení podle ČSN 33 2000-4-41 zahrnuje připojení modrého vodiče (N) na vstup chrániče, zatímco ochranný vodič se připojuje mimo něj. Testování proudového chrániče provádějte nejméně jednou za 6 měsíců pomocí integrovaného testovacího tlačítka, které simuluje reziduální proud a ověřuje funkčnost chrániče.

• Proudové chrániče typu A jsou vhodné pro zásuvky v koupelnách díky schopnosti detekovat pulzující stejnosměrné proudy.
• Za proudovým chráničem lze zapojit více jističů, ale je nutná koordinace jejich dimenzování, aby se předešlo nežádoucím výpadkům.
• V jednom okruhu je možné použít i několik proudových chráničů, avšak bez správného nastavení citlivosti může dojít k nežádoucímu vybavení.
• Při instalaci dbejte na správné RCD zapojení a minimalizaci elektromagnetického rušení (EMI), například použitím stíněných kabelů.

Časté chyby při zapojování proudových chráničů do zásuvek

Nejčastějšími chybami jsou nesprávné připojení ochranného vodiče přes chránič, nevhodný výběr typu proudového chrániče a nedodržení požadovaných parametrů reziduálního proudu, obvykle do 30 mA. Přesné dodržení norem elektroinstalace zajišťuje spolehlivý provoz a bezpečnost uživatelů. V případě nejasností doporučuji konzultovat návrh a zapojení s autorizovaným odborníkem.

—

Otázky a odpovědi

Otázka: Jak zapojit proudový chránič do zásuvky?

Připojte modrý vodič (N) na vstup chrániče, fázové vodiče protáhněte proudovým transformátorem a ochranný vodič připojte mimo chránič. Dodržujte ČSN 33 2000-4-41.

Otázka: Je možné zapojit více proudových chráničů za sebou?

Ano, ale je nutná správná koordinace citlivosti a dimenzování, aby se předešlo nežádoucímu vybavování a výpadkům.

Otázka: Co musí být zapojeno přes proudový chránič?

Zásuvky do 32 A určené pro laické uživatele, koupelny, venkovní zásuvky a zařízení s rizikem úrazu musí být chráněny proudovým chráničem do 30 mA.

Otázka: Kolik jističů může být za proudovým chráničem?

Za proudovým chráničem lze zapojit více jističů, doporučuje se však správné dimenzování a koordinace, aby nedocházelo k nežádoucímu vybavování.

Otázka: Jak často se musí testovat proudový chránič?

Proudový chránič je třeba testovat minimálně jednou za 6 měsíců pomocí testovacího tlačítka.

Otázka: Jaký typ proudového chrániče je vhodný pro zásuvky v koupelně?

Typ A, který detekuje střídavé i pulzující stejnosměrné proudy, je vhodný pro zásuvky v koupelnách s moderními spotřebiči.

Otázka: Jaké jsou nejčastější chyby při zapojování proudových chráničů?

Nejčastější chybou je připojení ochranného vodiče přes chránič místo modrého vodiče, nesprávné dimenzování a nevhodný typ chrániče.

Otázka: Jak minimalizovat vliv elektromagnetického rušení (EMI) na proudové chrániče?

Používejte stíněné kabely, správné uzemnění, oddělené vedení a chrániče s vyšší odolností proti rušení podle ČSN 33 2000-1.

Otázka: Lze použít přepěťovou ochranu společně s proudovým chráničem?

Ano, přepěťové ochrany mohou doplňovat funkci chráničů, ale musí být správně navrženy, aby nedošlo k rušení jejich funkce.

Otázka: Jak správně připojit modrý vodič (N) při zapojení chrániče?

Modrý vodič (N) musí být připojen na vstup proudového chrániče, nikoli na ochranný vodič, aby chránič správně detekoval zbytkový proud.

Otázka: Může proudový chránič chránit všechny zásuvky v domě?

Ano, ale je vhodné rozdělit zásuvky do samostatných okruhů s vlastními chrániči pro lepší bezpečnost a snížení výpadků.

Otázka: Jak postupovat při pravidelném testování proudového chrániče?

Stiskněte testovací tlačítko na chrániči, ověřte vypnutí obvodu, resetujte chránič a zajistěte pravidelné testování minimálně každých 6 měsíců.

Otázka: Kdy je nutné instalovat proudový chránič u zásuvek?

Podle ČSN je nutné instalovat proudové chrániče u zásuvek do 32 A určených pro laickou obsluhu, v koupelnách, venkovních prostorách a místech se zvýšeným rizikem úrazu.

Otázka: Jaké jsou důležité parametry proudových chráničů pro zásuvky?

Klíčový parametr je jmenovitý reziduální proud do 30 mA, typ chrániče podle detekce zbytkových proudů (typ A, F) a správná citlivost podle instalace.

Otázka: Jaké jsou ekonomické aspekty instalace proudových chráničů?

Investice do kvalitního chrániče snižuje riziko požáru a úrazu, přičemž náklady na instalaci se pohybují v řádu tisíců Kč v závislosti na typu a rozsahu instalace.
