Stavební rozvaděč je klíčovým prvkem elektroinstalace v rodinném domě, který zajišťuje bezpečné rozdělení elektrické energie. Správný výběr a instalace elektro rozvaděče s proudovým chráničem výrazně ovlivňuje spolehlivost a ochranu celé elektrické sítě. Umístění rozvaděče venkovního typu vyžaduje dodržení specifických bezpečnostních pravidel a norem.
📝 Hlavní myšlenky
- Stavební rozvaděč je modulární systém s kapacitou od 4 do 70 modulů na DIN liště.
- Typické umístění hlavního rozvaděče je v zádveří, komoře nebo jiné nebytové místnosti v 1. NP.
- Plastové rozvaděče mají krytí IP40 až IP65, kovové jsou odolnější mechanicky.
- Přívodní kabely jsou obvykle CYKY-J 3×1,5 mm² nebo 3×2,5 mm² s jištěním 16A či 32A.
- Elektroměrové rozvaděče musí splňovat normy distribučních společností a mít nezamykatelný přístup.
Co je stavební rozvaděč a jaká je jeho funkce v domovní elektroinstalaci
Stavební rozvaděč je základní prvek elektroinstalace v rodinném domě, který slouží k bezpečnému rozdělení a ochraně elektrické energie. Jedná se o modulární systém, který obsahuje DIN lištu – na ní jsou upevněny jističe a proudové chrániče. Jističe zajišťují ochranu před přetížením a zkraty, zatímco proudové chrániče chrání uživatele před nebezpečným dotykovým napětím.
Kapacita rozvaděče se běžně pohybuje od 4 do 70 modulů, což umožňuje flexibilní uspořádání podle potřeb domu. Stavební rozvaděč venkovní i vnitřní musí být správně dimenzován a kvalitně zapojen, aby odpovídal specifikům elektroinstalace v domě.
Jak správně zapojit stavební rozvaděč elektroinstalace v domě vyžaduje znalost jeho modulární konstrukce a bezpečnostních standardů. Výběr vhodného typu – například rozvaděč s proudovým chráničem od značky HORNBACH – závisí na plánované kapacitě a požadavcích na krytí.

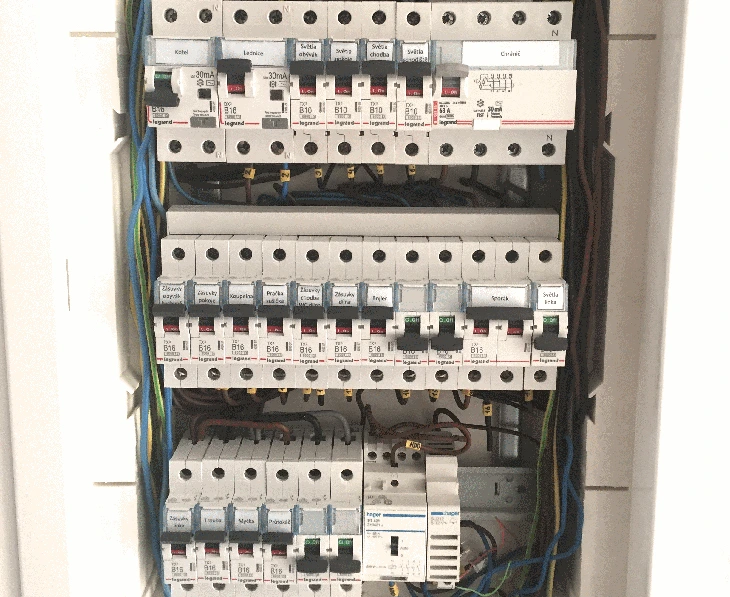

- Stavební rozvaděč je modulární systém s DIN lištou
- DIN lišta nese jističe a proudové chrániče

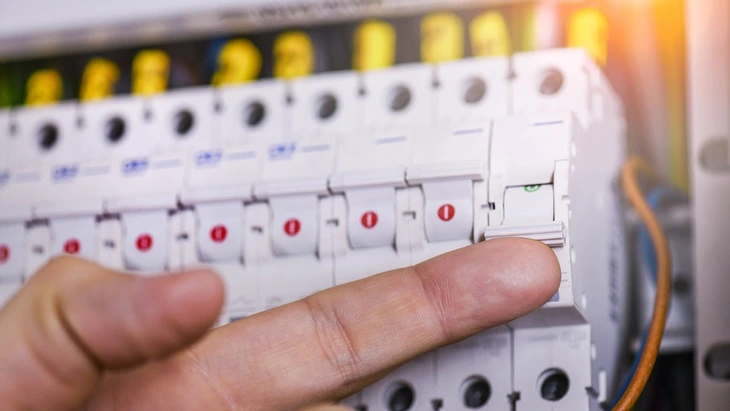

- Jističe chrání elektroinstalaci před přetížením a zkraty
- Proudové chrániče zabraňují úrazu elektrickým proudem
- Kapacita rozvaděče se volí podle rozsahu elektroinstalace v domě
Jak správně zapojit stavební rozvaděč elektroinstalace v domě
Správné zapojení vyžaduje respektování bezpečnostních předpisů a správné rozmístění jističů podle zátěže jednotlivých okruhů.
Jak vybrat správný rozvaděč podle kapacity a krytí IP
Volba správného stavebního rozvaděče pro elektroinstalaci v rodinném domě závisí především na kapacitě a krytí IP. Kapacita určuje počet modulů, které lze umístit na DIN lištu, a krytí IP definuje odolnost rozvaděče vůči vlhkosti a prachu. Správný výběr zajistí bezpečný a spolehlivý provoz elektroinstalace.
Jak určit správnou kapacitu stavebního rozvaděče pro rodinný dům
Kapacita stavebního rozvaděče se volí podle počtu elektrických obvodů a zařízení v domě. Typické rozsahy začínají na 4 modulech a mohou dosáhnout až 70 modulů na DIN liště. Pro běžnou elektroinstalaci v rodinném domě postačuje rozvaděč s kapacitou 24 až 36 modulů, což umožňuje instalaci jističů, proudových chráničů a dalších ochranných prvků. Při plánování doporučuji počítat s rezervou minimálně 20 % pro případné dodatečné obvody. Kapacita rozvaděče přímo ovlivňuje možnosti budoucího rozšíření elektroinstalace.
| Kapacita rozvaděče (počet modulů) | Vhodné použití | Poznámka |
|---|---|---|
| 4-12 | Malé objekty, menší byty | Omezený počet obvodů |
| 24-36 | Standardní rodinný dům | Vhodné pro většinu domácností |
| 48-70 | Velké domy, více zásuvek | Pro rozsáhlé elektroinstalace |
Výběr krytí IP pro stavební rozvaděč v interiéru a exteriéru
Krytí IP udává stupeň ochrany rozvaděče proti prachu a vodě. Plastové rozvaděče mají běžně krytí od IP40 do IP65, přičemž interiérové rozvaděče obvykle vyžadují minimálně IP20. Toto krytí zajišťuje ochranu proti dotyku s nebezpečnými částmi a běžnému prachu v domácím prostředí. Pro venkovní stavební rozvaděč je nutné zvolit krytí minimálně IP44, které odolá stříkající vodě a prachu. V případě náročnějších podmínek, například na stavbě nebo v exteriéru s přímým působením deště, se doporučuje IP65. Kovové rozvaděče nabízejí lepší mechanickou odolnost, plastové rozvaděče zase větší variabilitu krytí a nižší hmotnost.
- Plastový rozvaděč je vhodný pro většinu domácích aplikací s požadavkem na IP20 až IP65.
- Kovový rozvaděč zajistí vyšší mechanickou ochranu, vhodný do náročnějšího prostředí.
- Pro instalaci rozvaděče s proudovým chráničem do domu volte vždy kapacitu a krytí odpovídající plánované elektroinstalaci.
Tip: Při výběru stavebního rozvaděče v Hornbachu či jiném obchodě si ověřte, jaký typ krytí IP a kapacitu rozvaděče produkt nabízí, a zda umožňuje snadnou montáž proudového chrániče podle normy ČSN.
Kde v domě umístit hlavní a podružné stavební rozvaděče
Umístění stavebních rozvaděčů v rodinném domě výrazně ovlivňuje bezpečnost a funkčnost elektroinstalace. Podle platných norem je třeba rozlišovat mezi hlavním, elektroměrovým a podružným rozvaděčem a vybrat pro ně vhodná místa s ohledem na typ domu.
Umístění hlavního rozvaděče v rodinném domě
Hlavní rozvaděč se zpravidla umisťuje v zádveří nebo komoře, tedy v nebytové místnosti na úrovni 1. NP rodinného domu. Toto umístění umožňuje snadný přístup pro správu elektroinstalace a zároveň splňuje požadavky na bezpečnost. Hlavní rozvaděč často obsahuje rozvaděč s proudovým chráničem a další jističe podle kapacity rozvaděče a rozsahu elektroinstalace v domě.

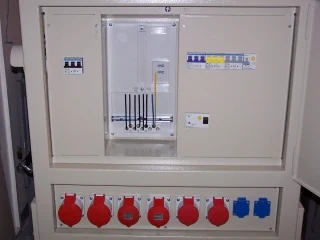

Elektroměrový rozvaděč a jeho umístění
Elektroměrový rozvaděč se instaluje na hranici pozemku, často v elektroměrovém pilíři nebo pod omítkou fasády. Rozvaděč musí vyhovovat normám distribučních společností, které stanovují podmínky jeho přístupnosti a krytí. Správné umístění elektroměrového rozvaděče je klíčové pro revizi elektroinstalace a bezpečný odběr energie.
Podružné rozvaděče v obytných a technických prostorách
Podružné rozvaděče se umísťují zejména ve 2. NP nebo v technických místnostech, jako jsou kotelny či sklepy. Tyto rozvaděče rozvádějí elektřinu do jednotlivých okruhů v patře a zajišťují bezpečný provoz elektroinstalace. Instalace podružných rozvaděčů přispívá k efektivnější správě a případným opravám elektroinstalace v domě.
- Hlavní rozvaděč v 1. NP (zádveří, komora)
- Elektroměrový rozvaděč na hranici pozemku nebo v pilíři
- Podružné rozvaděče ve 2. NP a technických prostorách
Tip: Při plánování elektroinstalace v domě zvažte kapacitu rozvaděče i požadované krytí IP, zejména u venkovních rozvaděčů.
Jak správně zapojit stavební rozvaděč a přívodní kabely
Správné zapojení stavebního rozvaděče a přívodních kabelů je klíčové pro bezpečný a spolehlivý provoz elektroinstalace v rodinném domě. Níže najdete detailní postupy a zásady, které pomohou zajistit správnou montáž a ochranu rozvaděče.
Jak správně zapojit stavební rozvaděč elektroinstalace v domě

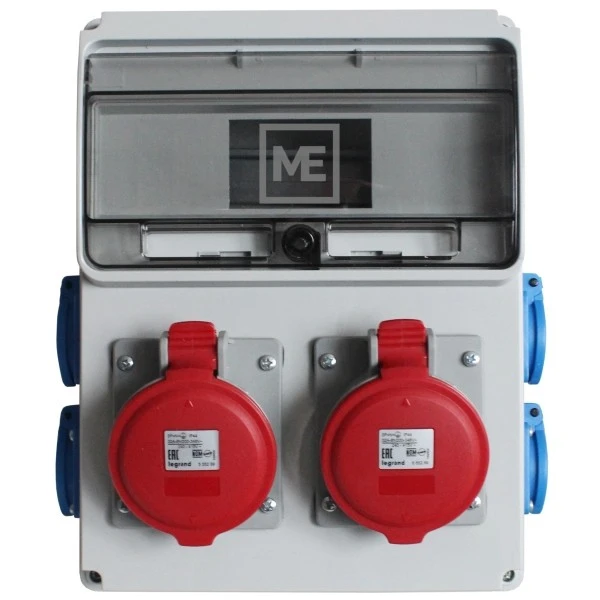

Přívodní kabely typu CYKY-J 3×1,5 mm² a 3×2,5 mm² se připojují přes 5pólovou zásuvku 63A/400V, která slouží jako hlavní přívod do stavebního rozvaděče. Kabel 3×1,5 mm² se obvykle používá pro slabší obvody, zatímco 3×2,5 mm² je vhodný pro silnější zásuvky a spotřebiče. Jištění zásuvek se volí podle zatížení – 16A pro běžné zásuvky a 32A pro výkonnější obvody. Každý obvod musí být doplněn rozvaděčem s proudovým chráničem, který chrání osoby před úrazem elektrickým proudem tím, že odpojí obvod při úniku proudu. Tento způsob jištění a ochrany odpovídá platným normám pro elektroinstalaci v domě a zajišťuje bezpečnost uživatelů.
Návod na montáž stavebního rozvaděče elektroinstalace v domě
Montáž stavebního rozvaděče začněte pevnou instalací rozvaděče na vhodnou stěnu, která musí být suchá a stabilní. Následně připojte přívodní kabely CYKY-J přes 5pólovou zásuvku 63A/400V podle schématu zapojení. Zajistěte správné jištění jednotlivých obvodů jističem 16A nebo 32A a instalaci proudových chráničů pro bezpečnost. Po zapojení proveďte kontrolu funkčnosti jističů i chráničů. U venkovních rozvaděčů dbejte na krytí IP, které odpovídá podmínkám prostředí, aby elektro rozvaděč odolal vlhkosti a prachu. Dodržujte všechny platné normy a bezpečnostní předpisy, zejména správné uzemnění, které je nezbytné pro ochranu proti úrazu elektrickým proudem a splnění revizních požadavků.
- Upevnění rozvaděče – zvolte pevnou stěnu s dostatečnou nosností
- Připojení přívodních kabelů – použijte CYKY-J 3×1,5 a 3×2,5 mm² přes 5pólovou zásuvku
- Jištění obvodů – instalujte jističe 16A a 32A podle potřeby
- Montáž proudových chráničů – zajistěte ochranu proti úrazu elektrickým proudem
- Kontrola a revize – otestujte funkčnost a dodržení norem včetně uzemnění
- Zajištění krytí IP – vyberte vhodný rozvaděč venkovní nebo vnitřní dle umístění
Tip: Správná kapacita rozvaděče a jeho jištění výrazně ovlivňuje bezpečnost i spolehlivost elektroinstalace v domě. Vždy konzultujte výběr s odborníkem a respektujte revizní pravidla.
Bezpečnostní normy a legislativa pro stavební a elektroměrové rozvaděče
Stavební rozvaděč pro elektroinstalaci v domě musí splňovat platné bezpečnostní normy a legislativní požadavky, zejména povinnost vydat ES-Prohlášení o shodě. Toto prohlášení potvrzuje, že rozvaděč odpovídá evropské normě ČSN EN 61439-1 a je bezpečný pro provoz v rodinných domech i na stavbách. Hlavní vypínač rozvaděče musí být uzamykatelný podle ČSN 33 2000-4-41, což umožňuje bezpečné odpojení elektrické instalace při údržbě nebo havárii, přičemž nesmí bránit rychlému přístupu v nouzových situacích.
Elektroměrový rozvaděč musí být volně přístupný a nesmí být opatřen zámkem, aby byla zajištěna bezproblémová kontrola spotřeby a provedení revizí dle vyhlášky č. 50/1978 Sb. o odborné způsobilosti v elektrotechnice. Umístění rozvaděčů musí odpovídat normě ČSN 33 2000-5-52, tedy v suchých, dobře přístupných prostorách, nejčastěji v zádveří, komoře či technické místnosti v přízemí (1. NP). Venkovní stavební rozvaděče musí mít krytí minimálně IP44, často IP54 nebo IP65, aby odolaly vlhkosti a prachu, a splňovat požadavky na mechanickou odolnost.
Kapacita rozvaděče se volí podle plánované elektroinstalace v domě, přičemž doporučený počet modulů na DIN liště začíná u malých rozvaděčů od 6 modulů a může dosahovat až 70 modulů pro rozsáhlé instalace. Pro zabezpečení ochrany osob a majetku je stavební rozvaděč vybaven proudovými chrániči s jmenovitým vybavovacím proudem 30 mA, které chrání proti úrazu elektrickým proudem a požáru. Povinné je rovněž jištění jednotlivých okruhů jističemi s hodnotami odpovídajícími průřezům vodičů a odběru zařízení.
- ES-Prohlášení o shodě je povinné pro všechny stavební a elektroměrové rozvaděče dle ČSN EN 61439-1
- Hlavní vypínač musí být uzamykatelný podle ČSN 33 2000-4-41, aby umožnil bezpečnou manipulaci
- Elektroměrový rozvaděč nesmí být zamykán a musí být volně přístupný pro odečet a revize
- Umístění rozvaděčů musí odpovídat ČSN 33 2000-5-52, zpravidla v suchých a přístupných prostorách
- Krytí IP rozvaděče je minimálně IP20 pro interiér, IP44 a více pro venkovní použití
- Kapacita rozvaděče (počet modulů) se volí s rezervou pro budoucí rozšíření elektroinstalace
- Použití proudových chráničů s vybavovacím proudem 30 mA je nezbytné pro ochranu osob a majetku
Tip: U venkovních stavebních rozvaděčů volte krytí IP54 nebo vyšší a konstrukci z kovu pro zvýšenou mechanickou odolnost a odolnost vůči povětrnostním vlivům.
Kdy je potřeba měnit stavební rozvaděč elektroinstalace v domě
Stavební rozvaděč je nutné vyměnit při zásadních úpravách elektroinstalace, zvýšení plánované kapacity odběru nad původní hodnoty nebo pokud revize elektroinstalace odhalí poškození či nevyhovující technický stav rozvaděče, například praskliny, korozi či nesprávné jištění.
Údržba, revize a bezpečnostní opatření při použití rozvaděčů v domě
Pravidelná revize elektroinstalace v rodinném domě je povinná minimálně jednou za 5 let podle platné ČSN 33 1600. Revize zahrnuje kontrolu správného zapojení stavebního rozvaděče, ověření funkčnosti jističů a proudových chráničů, kontrolu kapacity rozvaděče vzhledem k aktuálnímu zatížení a stav izolace vodičů. Součástí údržby je také ověření pevnosti upevnění rozvaděče a jeho komponentů, stejně jako kontrola správné funkce proudového chrániče, který snižuje riziko úrazu elektrickým proudem a požáru.
Ochrana proti přepětí představuje klíčové bezpečnostní opatření pro stavební i elektroměrové rozvaděče. Instalace přepěťové ochrany v hlavním elektroměrovém rozvaděči nebo přímo ve stavebním rozvaděči snižuje riziko poškození elektroinstalace a připojených zařízení při náhlých přepěťových jevech, například při bouřkách nebo spínání velkých spotřebičů.
Kontrolní postupy údržby rozvaděče v domě
- Ověřit správné zapojení všech jističů a proudových chráničů v souladu s projektovou dokumentací
- Zkontrolovat stav izolace vodičů, zejména absence prasklin a mechanického poškození
- Prověřit pevnost upevnění rozvaděče a jeho modulů, aby nedocházelo k uvolnění během provozu
- Zkontrolovat funkčnost a případně vyměnit přepěťovou ochranu podle doporučené životnosti (obvykle 5-10 let)
- Posoudit kapacitu rozvaděče vzhledem k aktuálnímu a plánovanému zatížení elektroinstalace v domě
- Zajistit snadný přístup k elektroměrovému i stavebnímu rozvaděči a ověřit správné umístění podle ČSN a požadavků distribuční společnosti
Časté chyby při montáži stavebního rozvaděče zahrnují nedostatečné krytí IP (například použití IP20 ve vlhkém prostředí místo minimálně IP44), nesprávné dimenzování kapacity rozvaděče, které neumožňuje připojení všech jističů a proudových chráničů, a opomenutí instalace proudového chrániče, který je povinný pro obvody zásuvek v rodinných domech. Tyto nedostatky mohou vést k častým poruchám, zvýšenému riziku požáru nebo úrazu elektrickým proudem.
Odborná rada: Veškeré revize a zásahy do elektroinstalace, včetně stavebních rozvaděčů, musí provádět osoba s platnou elektrotechnickou kvalifikací a po dokončení musí být provedena revize elektroinstalace certifikovanou firmou. Laické zásahy jsou zakázané a mohou vést k neplatnosti pojištění a bezpečnostním rizikům.
FAQ: Časté dotazy o stavebních rozvaděčích elektroinstalace v domě
Otázka: Kam se umisťuje hlavní stavební rozvaděč v rodinném domě?
Hlavní rozvaděč se obvykle instaluje v suché a přístupné místnosti jako je zádveří nebo komora v 1. NP. Místo musí umožnit bezpečný přístup k elektroinstalaci v domě.
Otázka: Kde je ideální umístění elektroměrového rozvaděče v rodinném domě?
Elektroměrový rozvaděč by měl být umístěn venku, snadno přístupný pro odečet, ve výšce 1,2 až 1,8 metru. Umístění nesmí bránit kontrole ze strany dodavatele energie.
Otázka: Jak velký rozvaděč potřebuji pro běžnou domácnost?
Kapacita rozvaděče by měla mít minimálně 6 až 12 modulů na DIN liště, aby pokryla současné i budoucí potřeby elektroinstalace v domě.
Otázka: Jak správně zapojit stavební rozvaděč elektroinstalace v domě?
Zapojení rozvaděče vyžaduje připojení přívodních kabelů CYKY-J 3×1,5 nebo 3×2,5 mm² a instalaci proudového chrániče s jmenovitým proudem 30 mA pro bezpečnost.
Otázka: Jaký typ proudového chrániče zvolit do rozvaděče?
Standardní proudový chránič pro domácí rozvaděče má hodnotu 30 mA, která zajišťuje ochranu osob před úrazem elektrickým proudem.
Otázka: Jaké krytí IP je vhodné pro venkovní stavební rozvaděč?
Pro venkovní použití je doporučeno minimálně krytí IP44, často IP54 nebo IP65, aby rozvaděč odolal vlhkosti, prachu a povětrnostním vlivům.
Otázka: Co je ES-Prohlášení o shodě u stavebního rozvaděče?
ES-Prohlášení potvrzuje, že rozvaděč splňuje bezpečnostní normy EU a je certifikován pro montáž v elektroinstalaci v domě.
Otázka: Jak často je potřeba provádět revizi elektroinstalace v rozvaděči?
Revize by se měla provádět minimálně jednou za pět let, aby byla ověřena bezpečnost a správná funkce elektroinstalace.
Otázka: Jak zabezpečit venkovní rozvaděč proti povětrnostním vlivům?
Použijte rozvaděč s krytím IP65, instalujte jej na zastřešené místo a pravidelně kontrolujte těsnění a stav krytu.
Otázka: Může být elektroměrový rozvaděč uzamčen?
Elektroměrový rozvaděč nesmí být uzamčen z důvodu snadného přístupu pro kontrolu a odečet ze strany dodavatele energie.
Otázka: Jaký materiál je vhodný pro stavební rozvaděč venkovní?
Pro exteriér je vhodný rozvaděč z odolného plastu nebo kovu s protikorozní úpravou a minimálním krytím IP65.
Otázka: Jaké jsou nejčastější chyby při montáži stavebního rozvaděče?
Typické chyby zahrnují nevhodné umístění, nedodržení krytí IP, nesprávné jištění a chyby v zapojení kabelů.
Otázka: Jak vybrat stavební rozvaděč s proudovým chráničem?
Zvolte rozvaděč, který obsahuje proudový chránič s jmenovitým proudem 30 mA a kapacitou odpovídající velikosti elektroinstalace v domě.
Otázka: Kolik stojí nový stavební elektro rozvaděč pro běžný rodinný dům?
Cena se pohybuje mezi 1500 a 4000 Kč, závisí na velikosti, typu a vybavení rozvaděče.
Otázka: Jak postupovat při montáži stavebního rozvaděče elektroinstalace v domě?
Montáž začíná upevněním rozvaděče ve výšce cca 1,5 metru na pevný podklad, pokračuje zapojením kabelů podle schématu a následnou revizí odborníkem.
Odborná rada: Při instalaci a zapojení stavebního rozvaděče vždy konzultujte postup s kvalifikovaným elektrikářem a dbejte na platné normy a bezpečnostní předpisy.
