Ocel S235 patří mezi nejpoužívanější konstrukční oceli díky vyváženým mechanickým vlastnostem a spolehlivosti v různých typech stavebních projektů. Správné značení oceli S235 zajišťuje přesnou identifikaci materiálu v souladu s normami, což je klíčové pro bezpečnost a efektivitu konstrukcí. Porozumění mezím pevnosti a dalším vlastnostem této oceli pomáhá zvolit vhodný materiál pro konkrétní použití.
Co si zapamatovat
- Ocel S235 má minimální mez kluzu 235 MPa a pevnost v tahu 360-510 MPa.
- Přípony JR, J0 a J2 u S235 označují rázovou houževnatost 27 J při +20 °C, 0 °C a -20 °C.
- Chemické složení S235 obsahuje max. 0,17 % uhlíku, 0,045 % fosforu a síry.
- Značení oceli S235 vychází z normy EN 10025-2, kde symboly udávají mechanické a zpracovatelské vlastnosti.

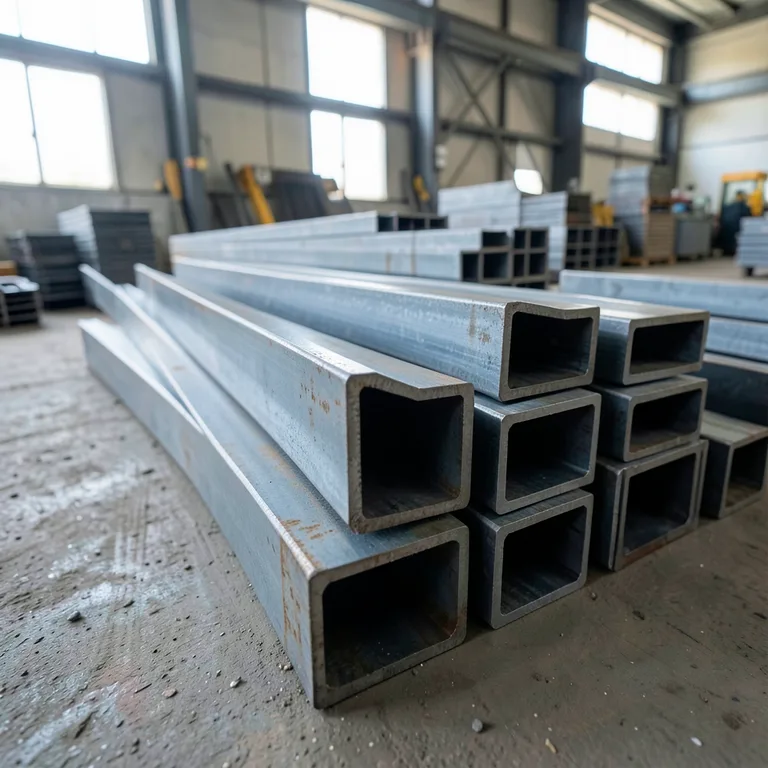

- Typické výrobky z oceli S235 zahrnují jekly, profily C, U, L a plochou válcovanou ocel.
Základní vlastnosti oceli S235
Základní vlastnosti oceli S235 představují klíčový parametr pro její použití v konstrukcích. Tato konstrukční ocel má minimální mez kluzu 235 MPa a pevnost v tahu v rozmezí 360 až 510 MPa, což ji řadí mezi materiály s vyváženou pevností a pružností. Díky tomu je S235 ocel vhodná pro různé stavební a strojírenské aplikace podle normy EN 10025-2.
Jaké jsou mechanické vlastnosti oceli S235?
Mechanické vlastnosti oceli S235JR zahrnují především mez kluzu 235 MPa, což znamená, že materiál začíná trvale deformovat při tomto napětí. Pevnost v tahu se pohybuje mezi 360 a 510 MPa, což vyjadřuje maximální zatížení, které ocel vydrží před přetržením. Tyto hodnoty zaručují dostatečnou nosnost a odolnost konstrukcí vyrobených z této oceli. Plastické vlastnosti oceli S235 umožňují materiálu plynule se deformovat bez náhlého selhání, což je důležité při dynamickém zatížení a namáhání konstrukce. Mezi hlavní typické vlastnosti konstrukční oceli S235 patří rovněž dobrá odolnost vůči únavovému zatížení a schopnost absorbovat energie při namáhání.
| Vlastnost | Hodnota | Jednotka |
|---|---|---|
| Mez kluzu | ≥ 235 | MPa |
| Pevnost v tahu | 360-510 | MPa |
| Modul pružnosti | cca 210 000 | MPa |
| Prodloužení při přetržení | ≥ 26 | % |
Jaké jsou další fyzikální a technologické vlastnosti oceli S235?
Ocel S235 vyniká dobrou svařitelností, která umožňuje spojování bez předchozích tepelných úprav. Tato vlastnost je nezbytná pro konstrukční ocel, protože usnadňuje výrobu a montáž ocelových prvků. Tvarovatelnost oceli S235 znamená, že materiál lze snadno ohýbat a tvarovat bez vzniku trhlin či deformací, což zvyšuje jeho univerzálnost. Povrchové úpravy a certifikace oceli S235 odpovídají normě EN 10025-2, která definuje standardy pro kvalitu a použití oceli v konstrukcích. Tyto technologické vlastnosti, společně s mechanickými parametry, činí S235 vhodnou pro široké spektrum aplikací, od nosných rámů až po lehké konstrukce.
Tip: Pro přesné značení oceli S235 platí ČSN a evropské normy, kde se rozlišují poddruhy jako S235JR, lišící se zejména v minimální teplotě zkoušky rázové houževnatosti.
Značení a klasifikace oceli S235 podle norem
Značení oceli S235 vychází z evropské normy EN 10025-2, která stanovuje pravidla pro konstrukční ocel vlastnosti i klasifikaci. Základní označení „S235“ určuje skupinu oceli s mezí pevnosti v tahu přibližně 360-510 MPa a minimální mezí kluzu 235 MPa. Pro přesné určení vlastností se k tomuto označení přidávají přípony, které charakterizují rázovou houževnatost a způsob zpracování.
Přípony značení oceli S235 mají následující význam:
- JR – ocel vykazuje rázovou houževnatost při +20 °C
- J0 – rázová houževnatost při 0 °C
- J2 – rázová houževnatost při −20 °C
- N – ocel podstoupila normalizační žíhání, což zlepšuje její strukturu a mechanické vlastnosti
- M – ocel je zpracována termomechanickým válcováním, což ovlivňuje pevnost a tvárnost
Takto značená ocel S235JR se nejčastěji používá ve stavebnictví kvůli vyváženým mechanickým vlastnostem a dobré zpracovatelnosti. V ČSN se značení oceli S235 prakticky shoduje s normou EN 10025-2, přičemž klíčová je právě přípona určující teplotu rázové zkoušky a tepelné zpracování materiálu.
| Označení | Význam | Charakteristika |
|---|---|---|
| S235JR | Rázová houževnatost při +20 °C | Standardní konstrukční ocel |
| S235J0 | Rázová houževnatost při 0 °C | Vhodná pro mírně chladné prostředí |
| S235J2 | Rázová houževnatost při −20 °C | Použití v chladnějším klimatu |
| S235N | Normalizační žíhání | Lepší struktura a pevnost |
| S235M | Termomechanické válcování | Zvýšená pevnost a tvárnost |
Tip: Pro ověření správného značení oceli S235 a jejích vlastností doporučuji konzultovat platnou verzi normy EN 10025-2 nebo spolehlivý zdroj, například stránku Wikipedie o oceli S235.
Jak se značí ocel S235 v ČSN
V českých normách se značení oceli S235 řídí rovněž normou EN 10025-2, a proto přípony JR, J0, J2, N a M mají stejný význam jako v evropském systému. To usnadňuje identifikaci materiálu a jeho mechanických vlastností přímo z označení.
Jak se projevují vlastnosti oceli S235 při zatížení
Mez pevnosti S235 určuje, že ocel zvládne tahové napětí až do 510 MPa, přičemž mez kluzu 235 MPa značí hranici elasticity. Rázová houževnatost ovlivňuje odolnost proti nárazovým zatížením v závislosti na teplotě, což přímo souvisí s příponami značení.
Varianty oceli S235: S235JR, S235J0 a S235J2
Konstrukční ocel S235 podle normy EN 10025-2 se dělí na tři hlavní varianty lišící se rázovou houževnatostí, která je měřena v joulech (J) při specifických teplotách. S235JR má rázovou houževnatost 27 J při +20 °C, což ji řadí mezi běžně používané druhy pro konstrukce za běžných klimatických podmínek. Varianta S235J0 dosahuje stejné hodnoty houževnatosti, ale při 0 °C, což ji předurčuje pro použití v mírně chladnějším klimatu. Nejsnáze odolává chladu S235J2 s rázovou houževnatostí 27 J při -20 °C, vhodná pro náročné klimatické podmínky a konstrukce, kde je vyžadována vyšší bezpečnost proti křehkému lomu.
Tyto rozdíly v rázové houževnatosti přímo ovlivňují fyzikální a mechanické parametry oceli S235 při zatížení. Například S235J2 lépe odolává nárazovým a dynamickým silám při nízkých teplotách, čímž snižuje riziko prasknutí konstrukčních prvků. Proto je důležité při výběru varianty S235 oceli zvážit nejen mez pevnosti S235, ale také podmínky prostředí a bezpečnostní požadavky.
| Varianta oceli | Rázová houževnatost | Teplota měření | Doporučené použití |
|---|---|---|---|
| S235JR | 27 J | +20 °C | Standardní klimatické podmínky |
| S235J0 | 27 J | 0 °C | Mírně chladné oblasti |
| S235J2 | 27 J | -20 °C | Chladné oblasti, zvýšená bezpečnost |
Jaké jsou rozdíly mezi S235JR a ostatními druhy S235
Hlavní rozdíl mezi S235JR a variantami J0 a J2 spočívá v teplotě, při které je testována rázová houževnatost. Tento parametr ovlivňuje vhodnost oceli pro různé klimatické podmínky, přičemž S235JR je nejvhodnější pro běžné prostředí, zatímco S235J2 poskytuje lepší odolnost v extrémních mrazech. Tyto vlastnosti oceli S235 a jejich popis jsou klíčové pro správné konstrukční použití a zajištění požadované bezpečnosti.
Typické výrobky a využití oceli S235
Ocel S235 patří mezi základní konstrukční oceli využívané v široké škále stavebních a strojírenských aplikací. Díky svým mechanickým parametrům, jako je mez pevnosti S235 v rozmezí přibližně 235 až 370 MPa, nabízí dostatečnou pevnost pro méně namáhané nosné konstrukce. V praxi se ocel S235 často zpracovává do jeklů (čtvercových a obdélníkových), profilů C, U a L, stejně jako do ploché válcované oceli podle normy EN 10025-2.
Praktické využití oceli S235 a její vlastnosti
- Jekly se používají pro rámové konstrukce hal a lehkých staveb, kde vyžadují nižší hmotnost a dostatečnou pevnost.
- Profily C a U najdou uplatnění při výrobě ocelových konstrukcí mostů a podpěr, kde je potřeba spojit pevnost s pružností.
- Plochá válcovaná ocel slouží k výrobě méně namáhaných strojních dílů a konstrukčních prvků.
- Konstrukční ocel S235 se uplatňuje i ve strojírenství, například při výrobě rámů a základových desek.
Odborná rada: Výhody použití oceli S235 v konstrukcích spočívají v její dobré svařitelnosti, dostupnosti a ekonomické efektivitě při běžných mechanických nárocích. Rozdíly mezi S235JR a jinými variantami S235 jsou v mechanických vlastnostech a certifikaci, které je nutné zohlednit podle konkrétní aplikace.
Dlouhodobé vlastnosti a péče o ocel S235
Ocel S235 patří mezi nejčastěji používané konstrukční oceli, přičemž její korozní odolnost je omezená. Bez vhodných povrchových úprav podléhá rychlejšímu korozi, což může vést k degradaci materiálu a následnému snížení jeho dlouhodobých vlastností. Proto se v praxi běžně používá zinkování nebo další ochranné nátěry, které zvyšují odolnost oceli S235 vůči povětrnostním vlivům a chemickému působení.
Únavové zatížení je dalším faktorem ovlivňujícím životnost S235 oceli. Při opakovaných cyklech namáhání dochází k mikrotrhlinám a postupnému oslabování materiálu, což je zásadní zejména u konstrukcí vystavených dynamickým silám. Správné skladování a manipulace minimalizují riziko degradace a zachovávají mechanické vlastnosti oceli dle normy EN 10025-2.
Doporučení pro péči a skladování oceli S235
- Skladujte materiál v suchém a větraném prostředí, aby nedocházelo ke kondenzaci vlhkosti
- Používejte ochranné povrchové úpravy, především zinkování, k prodloužení životnosti
- Minimalizujte mechanické poškození povrchu během manipulace, které by mohlo urychlit korozi
- Pravidelně kontrolujte stav povrchových úprav a případně je obnovujte
- U konstrukcí vystavených únavovému zatížení plánujte pravidelné revize a sledování integrity materiálu
Značení oceli S235 v ČSN odpovídá mezinárodní normě, kde vedle označení S235JR lze nalézt rozlišení podle pevnostních tříd a dalších mechanických vlastností, například mez pevnosti S235. Tyto vlastnosti oceli S235 a jejich popis jsou klíčové pro správný výběr materiálu v inženýrské praxi.
Doporučené technologie svařování a údržba oceli S235
Správné svařování oceli S235 významně ovlivňuje její mechanické vlastnosti a bezpečnost výsledné konstrukce. Dodržení doporučených postupů svařování a pravidelná údržba svarů prodlužují životnost ocelových konstrukcí a minimalizují riziko vzniku vad.
Volba správné svařovací metody
Pro ocel S235 jsou vhodné metody MIG, MAG a obloukové svařování. MIG a MAG svařování umožňují přesné dávkování materiálu a nižší tepelný vstup, což minimalizuje změny mechanických vlastností. Obloukové svařování se využívá zejména tam, kde nelze použít ochranné plyny. Výběr metody závisí na tloušťce materiálu a požadavcích na pevnost svaru.
Časté chyby při svařování oceli S235
Přehřátí svaru, nedostatečná příprava hran a použití nevhodného materiálu patří k nejčastějším chybám při svařování oceli S235. Tyto chyby snižují kvalitu svaru, vedou ke vzniku trhlin a k poklesu meze pevnosti S235. Kontrola parametrů svařování podle normy EN 10025-2 ocel pomáhá tyto problémy eliminovat.
Údržba a kontrola svarů
Pravidelná kontrola svarů zahrnuje vizuální inspekci a případné nedestruktivní testy, které odhalí mikrotrhliny či korozní poškození. Údržba konstrukcí z oceli S235 spočívá ve vhodné povrchové úpravě a odstraňování rzi, což zajišťuje dlouhodobé zachování mechanických parametrů a celkových vlastností oceli S235JR.
- Výběr svařovací metody – zvolit MIG, MAG nebo obloukové svařování podle typu konstrukce a materiálu
- Příprava svarových hran – zajistit čistotu a správný tvar pro kvalitní spoj
- Dodržení svařovacích parametrů – kontrolovat teplotu a rychlost svařování podle EN 10025-2
- Pravidelná kontrola svarů – provádět vizuální a technické inspekce
- Údržba povrchové úpravy – aplikovat ochranné nátěry proti korozi
Tip: Při výběru oceli S235 podle mechanických vlastností doporučuji zohlednit i rozdíly mezi variantami S235JR a dalšími třídami, které mají odlišné meze pevnosti a svařitelnost.
Časté dotazy
Jaká je minimální mez kluzu oceli S235?
Minimální mez kluzu oceli S235 je 235 MPa, což je základní mechanická vlastnost této oceli.
Co znamená přípona JR u oceli S235?
Přípona JR znamená, že ocel má rázovou houževnatost minimálně 27 joulů při pokojové teplotě cca +20 °C.
Jak se liší ocel S235J0 od S235JR?
S235J0 má garantovanou rázovou houževnatost 27 joulů při teplotě 0 °C, což ji činí vhodnější pro chladnější podmínky než S235JR.
Jaké typy profilů se vyrábějí z oceli S235?
Typické výrobky zahrnují jekly čtvercové a obdélníkové, profily C a U, plochou válcovanou ocel a L profily rovnoramenné i nerovnoramenné.
Jaké jsou doporučené povrchové úpravy pro ocel S235?
Doporučené povrchové úpravy zahrnují zinkování a nátěry, které zvyšují korozní odolnost oceli S235.
Jaké jsou časté chyby při svařování oceli S235?
Časté chyby zahrnují přehřátí materiálu, špatnou přípravu svarových ploch a nevhodný výběr svařovací metody, které mohou snižovat kvalitu svaru.
Jak správně skladovat ocel S235?
Ocel S235 by měla být skladována v suchém prostředí, chráněna před vlhkostí a nečistotami, aby nedošlo k degradaci jejích vlastností.
Jaký je rozsah pevnosti v tahu u oceli S235?
Pevnost v tahu oceli S235 se pohybuje mezi 360 a 510 MPa podle konkrétní varianty materiálu.
Jaké normy upravují značení oceli S235?
Značení oceli S235 upravuje evropská norma EN 10025-2, která stanovuje pravidla pro klasifikaci a přípony materiálu.
Jak ovlivňuje cyklické zatížení vlastnosti oceli S235?
Cyklické zatížení může způsobit únavu materiálu, proto je důležité pravidelně kontrolovat stav konstrukce a případně aplikovat povrchové úpravy.
Jaké je chemické složení oceli S235?
Ocel S235 má maximální obsah uhlíku do 0,17 % a obsah dalších prvků jako mangan do 1,40 %, což ovlivňuje její svařitelnost a mechanické vlastnosti.
Jaké jsou rozdíly mezi ocelí S235 a S355?
Ocel S235 má minimální mez kluzu 235 MPa, zatímco S355 má minimálně 355 MPa, což znamená vyšší pevnost a odolnost S355 při stejné použitelnosti.
Jak se značí ocel S235 podle českých norem (ČSN)?
Podle ČSN se ocel S235 značí například jako 11 373, kde číslo označuje třídu oceli a její mechanické vlastnosti.
Jaké jsou typické výrobky z oceli S235 v průmyslu?
Z oceli S235 se vyrábějí nosné konstrukce, profily, plechy a trubky používané zejména ve stavebnictví a strojírenství.
Jaké jsou doporučené postupy svařování oceli S235?
Pro ocel S235 se doporučuje svařování metodami MIG/MAG nebo TIG s předehřevem do 150 °C, aby se minimalizovalo riziko prasklin.
