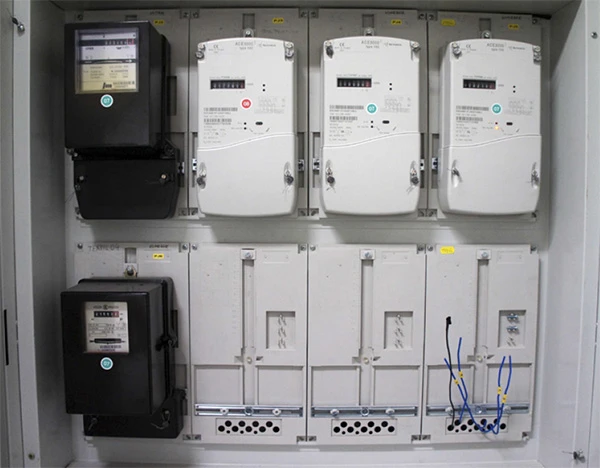

Elektroměr je klíčovým prvkem každé elektrické instalace, který přesně měří spotřebu elektrické energie. Správné zapojení elektroměru podle platného schématu zajišťuje bezpečný a spolehlivý provoz celého elektroměrového rozváděče. Porozumění jeho funkci pomáhá předejít chybám při montáži i provozu.
Podstata v kostce
- Elektroměr měří spotřebu elektrické energie v kWh pomocí mechanických nebo moderních impulsních metod.
- Hlavní jistič před elektroměrem musí mít vypínací schopnost minimálně 10 kA a charakteristiku B.
- Jednofázové i třífázové elektroměry mají specifické schéma zapojení a musí respektovat správný sled fází.
- Pro proudy nad 80 A se používají měřící transformátory proudu s přesností třídy 0,5 S.
- Dálkové odečty moderních elektroměrů umožňují přesné a automatizované sledování spotřeby elektřiny.
Princip fungování elektroměru a jeho role v elektrické síti
Elektroměr měří spotřebu elektrické energie v kilowatthodinách (kWh) a jeho základní funkcí je přesné zaznamenávání množství odebrané elektřiny. Mechanické indukční elektroměry pracují na principu otáčivého hliníkového kotouče, který je poháněn vířivými proudy vznikajícími v magnetickém poli vytvořeném napěťovou a proudovou cívkou. Rychlost otáčení kotouče je úměrná okamžité spotřebě, přičemž mechanický převod přenáší počet otáček na číselník zaznamenávající spotřebovanou energii.
Moderní impulsní elektroměry využívají elektronický wattmetr, který měří činnou i jalovou složku elektrického proudu a napětí. Tyto elektroměry generují impulsy, kde jeden impuls odpovídá přesně definované energii, například 1 Wh nebo 1 kWh, což umožňuje velmi přesné měření a digitální zpracování dat. Součástí těchto zařízení jsou převodníky proudu a napětí, zesilovače a násobiče, které zajišťují správný převod elektrických veličin na impulsy. Data se zobrazují na digitálním displeji a mohou být přenášena do dálkových odečtových systémů, což usnadňuje monitoring a správu spotřeby.
Elektroměr se zapojuje do elektrické instalace mezi elektroměrový rozváděč a hlavní jistič, který musí splňovat normy ČSN EN 60898 nebo ČSN EN 60947 s vypínací charakteristikou B a jmenovitým proudem odpovídajícím odběru, typicky v rozsahu 10 až 80 A. U vyšších proudů nad 80 A se používají měřící transformátory proudu (MTP) s přesností třídy 0,5 S a sekundárním proudem 5 A, které bezpečně převádějí vysoké proudy na měřitelné hodnoty pro elektroměr. Tyto transformátory mají jmenovité primární proudy z řady 100 až 1000 A, vybírané podle velikosti jističe.
Jak funguje elektroměr a jak se měří spotřeba elektřiny
- Převod elektrické energie na mechanický pohyb (u indukčních elektroměrů) nebo elektronický signál pomocí wattmetru (u impulsních elektroměrů)
- Zaznamenání celkové spotřeby v kilowatthodinách (kWh) na číselníku nebo digitálním displeji
- Připojení elektroměru mezi elektroměrový rozváděč a hlavní jistič s odpovídajícím jištěním
- Použití měřících transformátorů proudu u třífázových systémů s proudy nad 80 A pro nepřímé měření
Tip: Správné zapojení elektroměru včetně správného sledování fází a jištění hlavním jističem s minimální vypínací schopností 10 kA je nezbytné pro přesné měření a bezpečnost elektrické instalace.
Schéma zapojení elektroměru v jednofázové a třífázové instalaci
Správné zapojení elektroměru je klíčové pro přesné měření elektrické energie a bezpečný provoz elektrické instalace. V této sekci představíme detailní schéma elektroměru pro jednofázové i třífázové zapojení v domácnosti včetně nezbytného jištění a správného sledu fází.
Zapojení jednofázového elektroměru
Jednofázový elektroměr se zapojuje mezi hlavní jistič a elektroměrový rozváděč. Fáze (L) se připojuje na vstup elektroměru a za ním pokračuje do rozváděče, neutrální vodič (N) je veden paralelně. Hlavní jistič, který musí mít vypínací schopnost minimálně 10 kA, chrání obvod před přetížením a zkratem. Správné schéma elektroměru zajistí přesné měření elektrické energie a bezpečnost celé instalace.
Zapojení třífázového elektroměru
Třífázový elektroměr vyžaduje připojení tří fází L1, L2, L3 v přesném sledu, aby bylo měření správné. Každá fáze vstupuje do elektroměru a pokračuje do elektroměrového rozváděče společně s neutrálním vodičem. Hlavní jistič musí mít vypínací schopnost minimálně 10 kA a musí být dimenzován na celkový proud všech tří fází. Dodržení správného sledu fází L1, L2, L3 je nutné pro správnou funkci elektroměru a přesné měření elektrické energie.
| Typ elektroměru | Připojení fází | Neutrální vodič | Jištění (vypínací schopnost) |
|---|---|---|---|
| Jednofázový elektroměr | Fáze (L), Neutrální (N) | Ano | Hlavní jistič ≥ 10 kA |
| Třífázový elektroměr | L1, L2, L3 | Ano | Hlavní jistič ≥ 10 kA |
Tip: Pro domácí instalace platí, že správné zapojení elektroměru a jeho jištění musí vždy odpovídat platným normám a podmínkám EGD, aby bylo měření elektrické energie spolehlivé a bezpečné.
Požadavky na jištění a ochranu elektroměru
Požadavky na jištění a ochranu elektroměru jsou klíčové pro bezpečnost celé elektrické instalace. Správný výběr a umístění hlavního jističe spolu s dalšími ochrannými prvky zajišťují spolehlivý provoz a prevenci před přetížením či zkratem.
Charakteristiky jističů a jejich použití
Hlavní jistič v elektroměrovém rozváděči musí mít vypínací schopnost minimálně 10 kA. Charakteristika jističe B je vhodná pro běžné domácí spotřebiče s nízkými spouštěcími proudy. Charakteristika C se používá tam, kde jsou přístroje s vyššími záběrovými proudy, například elektromotory. Charakteristika D je určena pro průmyslové aplikace s velmi vysokými spouštěcími proudy. Výběr správné charakteristiky zajišťuje efektivní ochranu před nadproudem a zároveň minimalizuje nechtěné vypínání.
Umístění jističe a další ochrany
Hlavní jistič musí být umístěn tak, aby jeho páka byla v zapnuté poloze nahoře a snadno přístupná pro rychlé vypnutí. V sítích typu TT je povinné instalovat proudový chránič pro ochranu proti úrazu elektrickým proudem. V sítích TN může být proudový chránič doplňkovým prvkem podle konkrétního zapojení a izolace vodičů. Dodržení těchto pravidel podle norem ČSN EN 60898 a ČSN EN 60947 zvyšuje bezpečnost a spolehlivost měření elektrické energie.
Tipy pro správné zapojení elektroměru a jeho bezpečnost zahrnují rovněž kontrolu správného schématu elektroměru a pravidelné revize měřícího transformátoru proudu.
Měření přímé a nepřímé – použití měřících transformátorů proudu
Přímé a nepřímé měření představují základní metody zaznamenávání spotřeby elektřiny v domácnostech a průmyslu. Zatímco přímé měření se využívá u nižších proudů do 80 A, při vyšších hodnotách je nezbytné použít měřící transformátory proudu, které zajistí přesné a bezpečné měření.
Limity přímého měření
Přímé měření elektroměrem je možné u hlavních jističů s hodnotou do 80 A včetně. Tento způsob měření spočívá v přímém průchodu proudu přes elektroměr, což zjednodušuje zapojení elektroměru a redukuje nutnost dalších zařízení v elektroměrovém rozváděči. Při vyšších proudech však přímé měření není vhodné kvůli technickým a bezpečnostním omezením.
Použití měřících transformátorů proudu
Nepřímé měření využívá měřící transformátory proudu (MTP), které se instalují při hlavních jističích nad 80 A. MTP mají sekundární proud standardně 5 A a třídu přesnosti 0,5 S, což zajišťuje spolehlivé a přesné měření elektrické energie. Použití schválených měřících transformátorů je podmínkou pro dodržení připojovacích podmínek EGD a správné zapojení elektroměru.
| Typ měření | Maximální proud | Sekundární proud MTP | Třída přesnosti MTP |
|---|---|---|---|
| Přímé měření | do 80 A | Není potřeba | Není relevantní |
| Nepřímé měření | nad 80 A | 5 A | 0,5 S |
Tip: Při zapojení elektroměru vždy dodržujte schéma elektroměru a respektujte pravidla pro instalaci měřících transformátorů proudu, aby bylo měření elektrické energie přesné a bezpečné.
Moderní elektroměry s dálkovým odečtem a jejich zapojení
Moderní impulsní elektroměry představují současný standard v měření elektrické energie v domácnostech. Tyto přístroje využívají vestavěný wattmetr, který převádí skutečnou spotřebu na počet impulsů, přičemž jeden impuls odpovídá přesně definované hodnotě energie, typicky 1 Wh nebo 1 kWh podle typu elektroměru. Displej elektroměru zobrazuje aktuální stav spotřeby v kilowatthodinách (kWh) a umožňuje přesné odečítání i bez nutnosti fyzického přístupu k zařízení. Dálkový odečet elektroměru probíhá prostřednictvím komunikačních rozhraní (například PLC, rádiový přenos nebo optický port), což výrazně usnadňuje evidenci a správu spotřeby v rámci domácnosti i průmyslových objektů. Díky této technologii lze elektroměry snadno integrovat do chytrých domácností, kde umožňují automatizované řízení spotřeby a optimalizaci provozu elektrických zařízení.
Princip impulsního měření
Impulsní elektroměr obsahuje elektronický wattmetr, který měří okamžitý výkon a kumuluje spotřebovanou energii v kWh. Spotřeba se převádí na impulzy, přičemž každý impuls odpovídá přesně stanovené energii (například 1000 impulsů za 1 kWh). Tento princip umožňuje vysokou přesnost měření a rychlou digitalizaci dat. Elektroměr zároveň měří činnou i jalovou složku elektrického proudu, což zajišťuje komplexní přehled o spotřebě. Naměřené hodnoty jsou zobrazeny na LCD displeji s možností zobrazení i dalších parametrů, jako je maximální proud, napětí a časové údaje.
Zapojení a integrace do domácí automatizace
Správné zapojení impulsního elektroměru vyžaduje instalaci v elektroměrovém rozváděči za hlavní jistič, který musí splňovat normu ČSN EN 60898 s vypínací charakteristikou B a jmenovitým proudem odpovídajícím odběru (typicky 16-63 A pro domácnosti). U instalací s proudy nad 80 A je nutné použít měřící transformátory proudu (MTP) třídy přesnosti 0,5 S, které zajišťují nepřímé měření. Elektroměr musí být zapojen podle schématu elektroměru, přičemž je nutné dodržet správný sled fází (L1, L2, L3) a správné připojení nulového vodiče. Impulsní signál z elektroměru se připojuje k centrálnímu měřícímu zařízení nebo řídicímu systému chytré domácnosti, což umožňuje:
- využití dálkového odečtu pro pravidelné a bezchybné monitorování spotřeby
- integraci do systémů automatizace domácnosti pro optimalizaci provozu spotřebičů
- sledování maximální spotřeby a rychlé reakce na její překročení
Tip: Pro správné zapojení elektroměru v domácnosti doporučuji vždy konzultovat aktuální schéma elektroměru a dodržet platné připojovací podmínky Energetického regulačního úřadu (EGD), aby byla zajištěna bezpečnost a správná funkce měření.
Časté chyby při zapojování elektroměru a jak se jim vyhnout
Při zapojování elektroměru se často vyskytují chyby, které ovlivňují přesnost měření elektrické energie i bezpečnost celé instalace. Znalost správného zapojení elektroměru a dodržení platných norem je proto zásadní.
Nesprávný sled fází a jeho důsledky
Nesprávný sled fází při zapojení elektroměru vede k nesprávnému měření spotřeby a může způsobit chyby ve vyúčtování. Elektroměr zaznamená nesprávné hodnoty, což ovlivňuje celkové měření elektrické energie a správnou funkci elektroměrového rozváděče.
Nevhodné jištění a umístění elektroměru
Použití jističů s nevhodnou charakteristikou porušuje bezpečnost instalace a může poškodit hlavní jistič či měřící transformátor proudu. Nevhodné umístění elektroměru ztěžuje odečet a kontrolu stavu. Pro správné zapojení elektroměru a bezpečný provoz je nutné respektovat normu ČSN EN 60898 a konzultovat instalaci s odborníkem.
- Dodržujte správné schéma elektroměru
- Kontrolujte sled fází před zapojením
- Používejte jističe dle ČSN EN 60898
- Umístěte elektroměr na přístupné a suché místo
Možnosti integrace elektroměrů do inteligentních domácích systémů
Moderní impulsní elektroměry s funkcí dálkového odečtu představují základní prvek pro automatizaci a přesné řízení spotřeby elektřiny v inteligentních domácnostech. Jejich integrace do domácího řídicího systému umožňuje kontinuální měření elektrické energie v kWh a optimalizaci provozu spotřebičů na základě aktuálních dat.
Výhody integrace elektroměru do chytré domácnosti
Propojení impulsního elektroměru s inteligentní domácností umožňuje snížení nákladů na elektřinu díky automatickému řízení spotřeby a optimalizaci zatížení hlavního jističe. Řídicí systém využívá data z elektroměru, například impulsy odpovídající 1 Wh nebo 10 Wh, k regulaci výkonu a prevenci přetížení sítě. Dále integrace usnadňuje monitorování okamžité i kumulativní spotřeby v reálném čase a archivaci dat pro analýzu trendů.
Možnosti a způsoby integrace
Impulsní elektroměry s dálkovým odečtem komunikují s domácím řídicím systémem prostřednictvím standardizovaných protokolů jako M-Bus, Modbus RTU nebo ZigBee. Tyto protokoly umožňují bezdrátový nebo kabelový přenos dat z elektroměru do centrální jednotky, což eliminuje potřebu fyzického přístupu k elektroměrovému rozváděči. Připojení přes M-Bus nebo Modbus umožňuje také integraci s měřícími transformátory proudu (MTP) pro nepřímé měření u vyšších proudů.
Tip: Při zapojení impulsního elektroměru do inteligentní domácnosti dodržujte přesné schéma zapojení a normy ČSN EN 60898 pro hlavní jističe a ČSN EN 62053 pro elektroměry. Nesprávné připojení vodičů nebo chybné nastavení měřících transformátorů proudu může způsobit nepřesné měření a problémy s vyúčtováním.
Díky integraci impulsních elektroměrů s dálkovým odečtem do chytrých domácností je možné efektivně řídit spotřebu elektřiny, získat detailní přehled o odběru a zvýšit bezpečnost elektrické instalace. Moderní technologie tak umožňují zlepšit kontrolu nad náklady i provozní spolehlivost celého systému.
Časté dotazy
Jak správně zapojit jednofázový elektroměr v domácnosti?
Připojte fázi na vstup elektroměru, neutrální vodič na neutrální svorku a za elektroměrem umístěte hlavní jistič s vypínací schopností minimálně 10 kA.
Kde musí být umístěn elektroměr podle předpisů?
Elektroměr musí být umístěn v přístupném a suchém prostoru, nejčastěji v elektroměrovém rozváděči, s dodržením bezpečnostních norem.
Jaký jistič se používá před elektroměrem?
Používá se hlavní jistič s charakteristikou B, vypínací schopností nejméně 10 kA a odpovídajícím počtem pólů podle fází.
Jaké jsou rozdíly mezi přímým a nepřímým měřením?
Přímé měření je pro proudy do 80 A; při vyšších proudech se používají měřící transformátory proudu s přesností třídy 0,5 S.
Co je impulsní elektroměr a jak funguje?
Impulsní elektroměr měří spotřebu převodem na impulsy odpovídající 1 kWh, umožňuje dálkový odečet a zobrazení na displeji.
Jak se správně zapisuje stav elektroměru?
Stav elektroměru se zapisuje v kilowatthodinách (kWh) podle hodnoty na displeji, přičemž se zaznamenávají celé číslice bez desetinných míst.
Jaké chyby se nejčastěji vyskytují při zapojování elektroměru?
Časté chyby jsou nesprávný sled fází, použití nevhodného jističe a nesprávné umístění elektroměru v rozváděči.
Jaké jsou možnosti integrace elektroměru do chytré domácnosti?
Moderní elektroměry s dálkovým odečtem lze propojit s domácími řídicími systémy pro automatické sledování a řízení spotřeby.
Kolik stojí zapojení elektroměru u distributora?
Cena zapojení elektroměru se liší, u ČEZ bývá orientačně v řádu tisíců Kč v závislosti na typu a složitosti instalace.
Jaké jsou požadavky na proudový chránič u elektroměrové instalace?
V sítích TT je proudový chránič povinný, přívod do něj musí být v dvojité izolaci, například s izolačními návleky.
Jaký je správný postup připojení elektroměru u fotovoltaické elektrárny?
Postup zahrnuje instalaci měřicích transformátorů proudu a napětí podle normy ČSN EN 61869 a zapojení do elektroměrového rozvaděče dle připojovacích podmínek distributora.
Jaké jsou připojovací podmínky EGD pro elektroměry platné od roku 2026?
Od roku 2026 vyžadují připojovací podmínky EGD instalaci elektroměrů s funkcí dálkového odečtu a schopností komunikace přes standardizované protokoly.
Jaké jsou základní funkce impulzního elektroměru v elektrické síti?
Impulzní elektroměr generuje elektrické impulzy odpovídající spotřebě energie, které lze využít pro dálkový odečet a řízení spotřeby, typicky v krocích po 1000 impulsů/kWh.
Jak správně zapojit HDO (hromadné dálkové ovládání) v elektroměrovém rozvaděči?
HDO se zapojuje do vyhrazeného svorkovnice elektroměru podle schématu, přičemž je nutné dodržet polaritu a maximální napětí 230 V, aby bylo možné řídit odběr podle tarifu.
Jaké bezpečnostní normy platí pro elektroměrové rozváděče v domácnostech?
Elektroměrové rozváděče musí splňovat normu ČSN EN 61439, být uzamykatelné a zajištěné proti neoprávněnému přístupu, přičemž jištění musí odpovídat maximálnímu proudovému zatížení.
