Segrovky a segerové podložky patří mezi základní pojistné prvky, které zabezpečují pevné spojení součástí na hřídeli a zabraňují jejich samovolnému uvolnění. Správný výběr typu, jako je vnitřní segrovka nebo třmenový pojistný kroužek, a správná montáž s pomocí ségrovkových kleští výrazně prodlužují životnost zařízení. Při instalaci je třeba respektovat specifické rozměry a materiálové vlastnosti, které zajistí spolehlivost pojistného kroužku na hřídeli.
Stručně a jasně
- Segrovky zajišťují axiální polohu dílů a zabraňují jejich posuvu v ose díky montáži do drážky dle norem DIN 471 a DIN 472.
- Materiály segrovek zahrnují pružnou ocel, polopružný kov a bronz, což ovlivňuje jejich odolnost vůči opotřebení a korozi.
- Speciální kleště na segrovky mají různé tvary čelistí (ploché, půlkulaté, kulaté) pro efektivní montáž ve stísněných prostorech.
- Montáž segrovek vyžaduje dodržení správných sil a použití vhodného nářadí, aby nedošlo k poškození komponent.
- Registrací na vybraných e-shopech lze získat slevu 5 % a další výhody, například dopravu zdarma při objednávce nad 3000 Kč včetně DPH.
Co jsou segrovky a segerové podložky a jak fungují
Segrovka je speciální pojistný kroužek vyráběný z pružinové oceli, který se montuje do obrobené drážky na hřídeli podle normy DIN 471 nebo do otvoru dle normy DIN 472. Jeho hlavní funkcí je zajistit axiální polohu součástí a zabránit jejich posuvu v ose, přičemž umožňuje volné otáčení dílů. Segrovky se často doplňují segerovými podložkami, které rozkládají tlak a chrání montované komponenty před poškozením.
Segrovka na hřídel funguje jako mechanický zámek bez potřeby dalších upevňovacích prvků, například šroubů či matic. Při montáži se kroužek zacvakne do přesně vyfrézované drážky o šířce a hloubce odpovídající normě DIN 471 (pro vnější segrovky) nebo DIN 472 (pro vnitřní segrovky). Správné nasazení vyžaduje použití specializovaných kleští na pojistné kroužky, které zabraňují deformaci kroužku a umožňují bezpečné roztažení či stlačení jeho konců.
Jak se používá segrovka a segerové podložky
Segrovky se nasazují tak, že se roztáhnou nebo stlačí a zacvaknou do drážky na hřídeli či v otvoru. Po uvolnění se kroužek vrátí do původního tvaru, čímž pevně fixuje součást v axiálním směru. Segerová podložka se umisťuje mezi segrovku a montovaný díl, čímž snižuje bodové zatížení a zabraňuje poškození povrchu dílu. Volba vnitřní (do díry) nebo vnější (na hřídel) segrovky závisí na konstrukčním řešení a rozměrech podle DIN 471 a DIN 472.
Montážní kleště na pojistné kroužky jsou rozděleny podle tvaru čelistí na ploché, půlkulaté a kulaté, přičemž jejich délka a šířka odpovídají velikosti segrovky a dostupnému prostoru. Použití správného typu kleští minimalizuje riziko poškození kroužku a usnadňuje manipulaci i v omezených prostorách.
| Typ segrovky | Norma | Umístění | Materiál | Funkce |
|---|---|---|---|---|
| Vnější segrovka (SEGH) | DIN 471 | Na hřídeli | Pružinová ocel, bronz | Zajišťuje axiální polohu na hřídeli |
| Vnitřní segrovka (SEGO) | DIN 472 | V otvoru | Pružinová ocel | Zajišťuje axiální polohu v otvoru |
Tip: Při výběru segrovky a segerové podložky vždy respektujte rozměrové tolerance a doporučení příslušných DIN norem, aby byla zajištěna správná funkce a dlouhá životnost spoje. Použití nevhodného typu nebo velikosti může vést k uvolnění součástí nebo poškození drážky.
Typy segrovek a segerových podložek podle norem a materiálů
Segrovky a segerové podložky se liší podle určení, materiálu a rozměrových parametrů stanovených platnými normami. Základní rozdělení tvoří segrovka SEGH určená jako pojistný kroužek na hřídel dle normy DIN 471 a segrovka SEGO jako pojistný kroužek do díry podle normy DIN 472. Materiály výroby zahrnují pružnou ocel, polopružný kov a bronz, které ovlivňují pružnost, odolnost proti opotřebení a korozní odolnost.
Rozměrové parametry a tolerance
Normy DIN 471 a DIN 472 definují přesné rozměry a tolerance drážek pro segrovky SEGH i SEGO. Segrovka SEGH má typicky vnější průměr odpovídající průměru hřídele, do kterého zapadá, zatímco segrovka SEGO odpovídá vnitřnímu průměru díry, kde se používá jako pojistný kroužek do díry. Rozměrové tolerance zajistí správné usazení a pevnost spoje, což je klíčové pro funkčnost a bezpečnost konstrukce.
| Typ segrovky | Průměr (mm) | Tolerance drážky (mm) | Materiál |
|---|---|---|---|
| SEGH (na hřídel) | 10 – 100 | +0,1 / -0,05 | Pružná ocel |
| SEGO (do díry) | 10 – 80 | +0,2 / -0,1 | Polopružný kov, bronz |
| SEGH (vnější) | 20 – 150 | +0,15 / -0,08 | Pružná ocel |
Pružná ocel se používá u většiny segrovek pro své mechanické vlastnosti, zatímco polopružný kov a bronz najdou uplatnění tam, kde je požadována vyšší odolnost proti korozi nebo snížení tření. Segrovka vnitřní se nasazuje do drážky hřídele, zatímco segrovka vnější se upevňuje v drážce na vnější straně, například na hřídeli.
Tip: Pro správné použití segrovek a segerových podložek je nutné dodržet rozměrové tolerance uvedené v normách, které zabrání nechtěnému uvolnění nebo poškození spojů. Podrobnější informace lze nalézt na portálu Eagri.cz.
Jaké typy segrovek a segerových podložek existují a jak je používat
Segrovky existují ve dvou základních typech: SEGH pro hřídele a SEGO pro díry. Použití závisí na konstrukčním řešení – vnitřní segrovka se nasazuje do drážky na hřídeli a slouží k zajištění proti axiálnímu posuvu součástí, zatímco segerová podložka (vnější segrovka) se nasazuje do drážky v díře nebo na vnější straně součásti. Zvolení správného typu je klíčové pro bezpečnost a funkčnost spoje.
Praktické tipy pro použití segrovek a segerových podložek
Pro montáž segrovek doporučuji použít speciální ségrovky kleště, které umožní bezpečné a přesné nasazení bez deformace kroužku. Při volbě materiálu dbejte na provozní podmínky, například bronzové segrovky se hodí do korozívních prostředí. Při nasazení kontrolujte, zda drážky odpovídají doporučeným tolerancím a zda segrovka sedí pevně, aby nedošlo k uvolnění v provozu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak vybrat správné segrovky a podložky pro konkrétní použití
Správný výběr segrovek a segerových podložek je klíčový pro zajištění spolehlivosti a dlouhé životnosti mechanických spojů. Výběr segrovky závisí především na materiálu a rozměrech, které musí odpovídat provozním podmínkám dané aplikace. V této sekci představím praktické rady, jak správně vybrat segrovku a segerovou podložku pro danou aplikaci a jaké jsou výhody jejich použití.
Jak vybrat materiál segrovek a segerových podložek pro konkrétní použití
Materiál segrovek a pojistných kroužků ovlivňuje jejich odolnost vůči zatížení a prostředí. Pro vysoké mechanické namáhání se používá pružná ocel, která zajišťuje pevné a pružné spojení. Polopružný kov je vhodný pro střední zatížení a nabízí lepší odolnost proti únavě materiálu. Bronz se používá tam, kde je potřeba korozivzdornost, například v chemickém průmyslu nebo venkovních instalacích. Pro provozní podmínky s vyšší teplotou je nutné zvolit materiály odolné vůči tepelné deformaci. Výběr správného materiálu tedy přímo ovlivňuje životnost pojistného kroužku na hřídel a celkovou spolehlivost spoje.
Jak určit správné rozměry segrovek a podložek podle normy
Rozměry segrovek a segerových podložek musí odpovídat přesným parametrům podle norem DIN 471 (pojistné kroužky do drážky na hřídeli) a DIN 472 (pojistné kroužky do díry). Klíčové jsou průměr hřídele nebo díry a šířka drážky, kde se segrovka vnější nebo segrovka vnitřní upevňuje. Nesprávný rozměr vede k uvolnění nebo poškození spoje. Proto je nezbytné přesně změřit hřídel pomocí vhodných měřidel a vybrat pojistný kroužek do díry nebo na hřídel, který přesně zapadne. Správně zvolený rozměr zajišťuje axiální polohu a zabraňuje nežádoucím pohybům.
Praktické tipy pro použití segrovek a segerových podložek
Pro nasazení segrovky doporučuji použít speciální ségrovky kleště, které zabrání deformacím a poškození třmenového pojistného kroužku. Segrovka musí být vsazena rovnoměrně do drážky bez přetahování, aby nedošlo k jejímu prasknutí. Chyby při použití segrovek a segerových podložek, jako je volba nesprávného rozměru nebo použití nevhodných nástrojů, mohou vést k selhání spoje a následným škodám. Proto je vhodné před montáží zkontrolovat stav drážky a správnost typu pojistného kroužku na hřídel či do díry.
- Používejte kleště na pojistné kroužky vhodné pro daný typ segrovky
- Při montáži segrovky vnitřní dávejte pozor na rovnoměrné roztažení
- Nepřetahujte a nepoškozujte třmenový pojistný kroužek
- Zvažte provozní podmínky při výběru materiálu a rozměrů
Tip: Dodržování norem a správný výběr materiálu výrazně prodlužují životnost spojení a minimalizují nutnost oprav.
Postup montáže a demontáže segrovek a podložek s nářadím

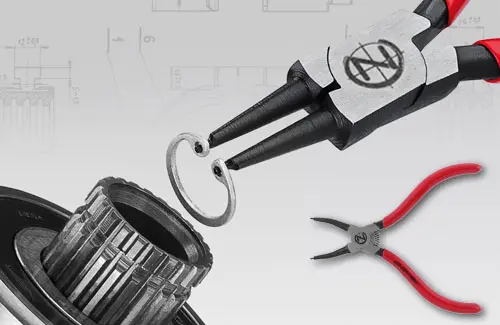

Montáž a demontáž segrovek a segerových podložek vyžaduje přesný postup a správné nástroje, zejména kleště na segrovky. Dodržení doporučených sil a bezpečnostních opatření zajistí pevné a trvanlivé uchycení bez poškození součástí.
Doporučené síly a bezpečnostní opatření
Při nasazování segrovky, ať už jde o segrovku vnitřní nebo segrovku vnější, je nutné dodržet správné síly, aby se pojistný kroužek na hřídel nepoškodil ani neztratil pružnost. Typický rozsah síly při montáži se pohybuje mezi 50 až 150 newtony, v závislosti na velikosti a typu segrovky. Použití vhodných kleští na segrovky – například třmenových kleští – umožňuje přesné rozevření a nasazení bez deformace.
Bezpečnostní opatření zahrnují ochranu očí a rukou, protože při uvolnění napětí segrovky může dojít k rychlému vystřelení částic. Při práci s pojistným kroužkem do díry je důležité dodržet teplotní limity z materiálových specifikací, obvykle nepřekračovat 80 °C, aby nedošlo ke ztrátě pružnosti. Také doporučuji pracovat na pevném podkladu a zajistit stabilitu hřídele nebo součásti, na kterou se segrovka montuje.
- Výběr kleští – použijte vhodné ségrovky kleště podle typu segrovky (vnitřní, vnější nebo třmenový pojistný kroužek)
- Příprava segrovky – očistěte plochy a ověřte správnou velikost
- Rozevření segrovky – kleštěmi rozevřete kroužek rovnoměrně, aby se nepoškodil
- Nasazení segrovky – umístěte kroužek do drážky na hřídeli nebo v díře
- Kontrola upevnění – ujistěte se, že segrovka pevně drží bez deformací
Postup montáže segrovky vnější a segerových podložek
Montáž segrovky vnější vyžaduje přesné umístění pojistného kroužku vnějšího do drážky kolem hřídele. Segrovka vnější se obvykle kombinuje se segerovou podložkou, která zvyšuje stabilitu spoje a zabraňuje posunu.
- Očistěte drážku a okolí hřídele od nečistot a mastnoty
- Vložte segerovou podložku do drážky, pokud je součástí spoje
- Pomocí kleští na segrovky vnější rozevřete segrovku rovnoměrně
- Nasazení segrovky vnější – umístěte kroužek do drážky nad podložku
- Ujistěte se, že segrovka správně sedí a je rovnoměrně zachycena v drážce
Postup demontáže segrovky a segerových podložek bez poškození
Demontáž segrovky a podložek je možná bez poškození, pokud použijete správný nástroj a techniku. Klíčová je opatrnost, aby nedošlo k deformaci kroužku nebo poškození drážky.
- Použití kleští na segrovky – opatrně rozevřete segrovku, aby se uvolnila z drážky
- Pomalu stáhněte segrovku z hřídele nebo díry, vyhněte se násilí
- Odstraňte případnou segerovou podložku šetrně pomocí plochého nástroje
- Zkontrolujte stav segrovky a podložky, zda nejsou zdeformované nebo prasklé
- Při opětovném použití vždy ověřte pružnost a rozměry pojistného kroužku
Tip: Při práci v automobilovém průmyslu se doporučuje používat speciální návod na použití segrovek a segerových podložek, který zohledňuje specifické požadavky na pevnost a bezpečnost spoje. Praktické tipy pro použití segrovek a segerových podložek zahrnují vždy správný výběr kleští a pravidelnou kontrolu po montáži.
Druhy kleští na segrovky a jejich vhodnost pro různé aplikace
Ploché, půlkulaté a kulaté kleště představují základní nástroje pro nasazení segrovek a segerových podložek při upevnění pojistných kroužků na hřídel či do díry. Ploché kleště mají rovný a ozubený povrch čelistí, což zajišťuje pevný úchop segrovky vnitřní i vnější, vhodné zejména pro standardní pojistné kroužky, které se nasazují v přímých přístupech. Půlkulaté kleště disponují čelistmi zakřivenými do úhlů 40° a 70°, díky čemuž umožňují práci v omezených prostorách a s třmenovými pojistnými kroužky, kde je vyžadována větší flexibilita při manipulaci. Kulaté kleště jsou určeny k ohýbání drátěných ok, což je užitečné při práci se segerovými podložkami nebo spojování řetízků, kde je třeba přesné tvarování.
Jaké jsou výhody použití segrovky a segerových podložek
Výběr správných kleští výrazně usnadňuje montáž segrovek a minimalizuje riziko jejich poškození. Pro nasazení segrovek a segerových podložek je nezbytné použít nástroje odpovídající tvaru a velikosti pojistného kroužku. Zatímco vnitřní segrovky vyžadují přesný a úzký úchop, vnější segrovky často vyžadují delší a robustnější kleště pro lepší kontrolu. Správné kleště zároveň snižují namáhání materiálu, což prodlužuje životnost pojistných prvků.
| Typ kleští | Tvar čelistí | Vhodnost použití | Délka kleští (cm) |
|---|---|---|---|
| Ploché kleště | Rovné, ozubené | Standardní segrovky vnitřní i vnější | 15-20 |
| Půlkulaté kleště | Zakřivené 40° a 70° | Omezené prostory, třmenové kroužky | 18-22 |
| Kulaté kleště | Kulaté, pro ohýbání | Drátěná oka, segerové podložky | 16-21 |
Tip: Při montáži segrovek a segerových podložek vždy zvolte kleště s vhodnou délkou a tvarem čelistí podle typu pojistného kroužku a dostupného prostoru, aby byla zajištěna bezpečnost a pevnost spoje.
Údržba a kontrola stavu segrovek během provozu
Údržba segrovek a pravidelná kontrola opotřebení jsou nezbytné pro bezpečný provoz a prodloužení životnosti zařízení. Pojistné kroužky na hřídel, jako jsou segrovky vnitřní podle normy DIN 472 a segrovky vnější podle DIN 471, se během provozu opotřebovávají, což může vést k uvolnění spoje a následnému selhání mechanismu. Doporučený interval kontroly je minimálně každých 6 měsíců, přičemž při vyšším zatížení nebo vibracích je vhodné provádět kontrolu častěji, například každé 3 měsíce.
Při pravidelné údržbě je nutné zaměřit se na tyto konkrétní aspekty:
- kontrolu viditelných deformací, prasklin nebo trhlin na třmenových pojistných kroužcích, které mohou signalizovat mechanické poškození
- ověření zachování pružnosti a tvarové integrity segrovek, protože ztráta pružnosti vede ke snížení axiální fixace
- posouzení opotřebení pojistných kroužků do díry, které může způsobit vůli a následné uvolnění spoje
- kontrolu správného usazení segrovky vnitřní i vnější bez vůlí v obrobené drážce, aby byla zajištěna stabilita a bezpečnost spoje
Intervaly výměny segrovek závisí na provozních podmínkách a materiálu kroužku. U standardních ocelových segrovek se doporučuje výměna po 2 až 3 letech provozu, případně ihned po zjištění jakéhokoliv poškození. U speciálních materiálů, jako je bronz nebo pružinová ocel, může být interval delší, ale vždy je nutné respektovat doporučení výrobce a provádět pravidelnou kontrolu.
Chyby při použití segrovek a segerových podložek a jak se jim vyhnout
Nejčastější chybou je použití nesprávného typu segrovky, například vnitřní místo vnější, nebo naopak, což vede k nedostatečnému zajištění axiální polohy. Dalším častým problémem je nedostatečné dotažení nebo nesprávná montáž bez použití specializovaných kleští na pojistné kroužky. Použití nevhodného nářadí může způsobit deformaci nebo poškození segrovky, což zkracuje její životnost a ohrožuje pevnost spoje.
Tip: Pro montáž a demontáž segrovek používejte kleště s odpovídajícím tvarem čelistí (ploché, půlkulaté nebo kulaté), které zajistí bezpečné a přesné nasazení bez poškození kroužku. Dodržujte předepsané montážní postupy podle normy DIN 471 a DIN 472, abyste maximalizovali spolehlivost a bezpečnost spoje.
Pravidelná kontrola a správný výběr segrovek spolu s použitím segerových podložek tvoří základ preventivní údržby, která minimalizuje riziko selhání a prodlužuje životnost celého zařízení.
FAQ – Časté dotazy o použití segrovek a segerových podložek
Otázka: Co je segrovka a jak funguje?
Segrovka je pojistný kroužek na hřídel nebo do díry, který se montuje do drážky podle normy DIN 471 (vnější segrovka) nebo DIN 472 (vnitřní segrovka). Zajišťuje axiální polohu součástí a brání jejich posunu podél osy.
Otázka: Jaké typy segrovek existují?
Rozlišujeme segrovky vnitřní, které se vkládají do drážky v díře, a segrovky vnější, které se nasazují na hřídel. Oba typy jsou zpravidla vyrobeny z pružné oceli, polopružného kovu nebo bronzu.
Otázka: Kdy použít segerovou podložku?
Segerová podložka se nasazuje spolu se segrovkou pro lepší rozložení síly a zvýšení pevnosti spoje, zejména u třmenových pojistných kroužků nebo v místech s vyšším namáháním.
Otázka: Jak vybrat správnou segrovku?
Výběr závisí na přesných rozměrech drážky, typu spoje a provozních podmínkách. Musí odpovídat normám DIN 471 nebo DIN 472 a materiálová specifikace by měla odpovídat požadavkům na odolnost a pevnost.
Otázka: Jaký je správný postup montáže segrovky?
Použijte speciální ségrovky kleště, segrovku roztáhněte a nasuňte do drážky na hřídeli nebo do díry. Dbejte na rovnoměrné nasazení a správné usazení bez deformace.
Otázka: Jaké kleště jsou vhodné pro segrovky?
Nejčastěji se používají kleště na pojistné kroužky s rovnými nebo zakřivenými čelistmi, které umožňují bezpečné roztahování segrovek bez poškození materiálu.
Otázka: Jak často kontrolovat stav segrovek?
Doporučuje se kontrola při každé údržbě zařízení, minimálně však jednou za 6 měsíců, zaměřená na praskliny, deformace a známky koroze.
Otázka: Jak demontovat segrovku bez poškození?
Použijte vhodné kleště, segrovku jemně roztáhněte a pomalu vyjměte z drážky, abyste předešli deformaci nebo poškození drážky.
Otázka: Jaké jsou hlavní chyby při použití segrovek a segerových podložek a jak se jim vyhnout?
Časté chyby zahrnují nesprávný výběr typu segrovky, nedodržení rozměrů drážky a použití nevhodného nářadí. Dodržujte doporučené normy a používejte speciální kleště.
Otázka: Jaké materiály segrovek jsou nejodolnější?
Pružná ocel nabízí vysokou mechanickou odolnost, bronz se využívá pro korozivzdorné aplikace, polopružný kov je vhodný jako kompromis mezi pružností a pevností.
Otázka: Může se segrovka otáčet po nasazení?
Ano, správně nasazená segrovka umožňuje otáčení součástí, ale pevně drží proti axiálnímu posuvu.
Otázka: Jaké jsou výhody použití segrovek a podložek?
Zajišťují spolehlivé upevnění součástí, usnadňují montáž, lze je opakovaně použít a minimalizují vůle v mechanických spoji.
Otázka: Jak se liší vnitřní a vnější segrovky?
Vnitřní segrovka je pojistný kroužek do díry, zatímco vnější segrovka je pojistný kroužek na hřídel, každá podle příslušné normy a určená pro konkrétní montážní místo.
Otázka: Kde se nejčastěji používají segrovky?
Segrovky najdou uplatnění v automobilovém průmyslu, strojírenství a elektrotechnice, kde fixují rotační a axiální součásti.
Otázka: Jaké bezpečnostní zásady platí při montáži segrovek?
Při montáži používejte ochranné brýle, dbejte na správné nářadí a sílu nasazení, abyste předešli úrazům nebo poškození dílů.
Praktické tipy pro použití segrovek a segerových podložek
Při montáži segrovek a segerových podložek je klíčové přesné dodržování hodnot rozměrů drážky a použití vhodných kleští. Návod na použití segrovek a segerových podložek v automobilovém průmyslu zdůrazňuje pravidelnou kontrolu a bezpečnostní opatření, která prodlužují životnost spojů a zajišťují jejich spolehlivost.
