Elektroměrový rozvaděč představuje klíčový prvek v odběru elektrické energie, který zajišťuje přesné měření i bezpečné rozdělení proudu do domácnosti nebo provozu. Správné schéma zapojení elektroměrového rozvaděče a dodržení norem ČSN garantují jeho spolehlivost a funkčnost. Součástí instalace bývá také montáž sazbového spínače, který umožňuje efektivní řízení tarifů.
📋 Shrnutí v bodech
- Elektroměrový rozvaděč musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3 a být označen znakem CE.
- Připojení vodičů v rozváděči se provádí kabelem minimálně 4×10 mm² v síti TN-C.
- Hlavní jistič musí mít vypínací zkratovou schopnost alespoň 10 kA a charakteristiku B.
- Elektroměrové rozváděče obsahují elektroměr, sazbový spínač a technologie pro dálkový odečet.
- Elektroměrový rozvaděč musí být umístěn na veřejně přístupném, neuzamykatelném místě s označením „Pozor elektrické zařízení“.
Jaké normy a dokumentace jsou nutné pro elektroměrový rozvaděč?
Elektroměrový rozvaděč musí splňovat přesné normy a zákonné požadavky, aby byla zajištěna bezpečnost a funkčnost jeho instalace a provozu. Základní normy ČSN-EN 61439-1 a ČSN-EN 61439-3 stanovují technické parametry a konstrukční podmínky, které elektroměrový rozvaděč musí dodržovat. Kromě toho je nutné dodržovat zákony č. 102/2001 Sb., č. 22/1997 Sb. a č. 90/2016 Sb., které upravují elektroinstalace a podmínky připojení k distribuční síti. Elektroměrový rozvaděč musí být označen značkou CE a na jeho dveřích nesmí chybět nesmazatelná bezpečnostní značka. Tyto požadavky ovlivňují nejen montáž elektroměrového rozvaděče, ale i jeho elektrické parametry, jako je jistič elektroměrový rozvaděč či sazbový spínač, včetně funkcí pro dálkový odečet elektroměru.
Jaké jsou klíčové normy pro elektroměrový rozvaděč?
Elektroměrový rozvaděč musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3. ČSN-EN 61439-1 definuje obecné požadavky na rozváděče nízkého napětí, jako jsou mechanická pevnost, elektrická bezpečnost a tepelná odolnost. ČSN-EN 61439-3 se pak specificky věnuje rozváděčům pro měření elektrické energie, tedy elektroměrovým rozvaděčům. Tyto normy zajišťují správné elektrické parametry, bezpečnostní krytí a kompatibilitu s ostatními prvky elektroinstalace. Dodržení norem je základním předpokladem pro správné schéma zapojení elektroměrového rozvaděče a jeho bezproblémovou montáž.
Jaké označení a bezpečnostní značky musí elektroměrový rozvaděč mít?
Elektroměrový rozvaděč musí být vybaven značkou CE, která potvrzuje jeho shodu s platnými evropskými normami a předpisy. Na dveřích rozvaděče je povinné umístit nesmazatelnou bezpečnostní značku varující před elektrickým nebezpečím. Tato značka je důležitá pro ochranu osob i majetku a musí být jasně viditelná po celou dobu provozu zařízení. Dále musí elektroměrový rozvaděč obsahovat komponenty jako jistič elektroměrový rozvaděč či sazbový spínač, které plní přesné funkce v rámci instalace a umožňují například dálkový odečet elektroměru podle připojovacích podmínek ČEZ.
Tip: Při montáži elektroměrového rozvaděče vždy ověřte, že všechny použité komponenty mají platnou certifikaci a odpovídají normám ČSN, aby byla zajištěna bezpečnost a bezproblémový provoz.
Kde a jak správně umístit elektroměrový rozvaděč?
Elektroměrový rozvaděč musí být umístěn na veřejně přístupném místě, kde má pověřený pracovník distributora snadný přístup k odečtu a údržbě. V rodinných domech se obvykle umisťuje na hranici pozemku, často na sloupku nebo fasádě domu, přičemž montáž elektroměrového rozvaděče musí respektovat normy ČSN a požadavky na bezpečnost. V bytových domech bývá elektroměrový rozvaděč instalován ve zvláštním požárně odděleném prostoru, což zajišťuje ochranu proti šíření požáru. Důležité je rovněž správné označení rozvaděče, které usnadňuje identifikaci a zajišťuje přehlednost.
Jak usadit elektroměrový rozvaděč do zdi
- Vybrat místo s dostatečným prostorem pro instalaci a servis
- Dodržet výšku umístění 1,5 až 2 metry nad zemí pro pohodlný přístup
- Zajistit pevné uchycení do konstrukce zdi, aby nedocházelo k pohybům
- Použít certifikované montážní prvky podle schématu zapojení elektroměrového rozvaděče
- Zabezpečit přístupnost a označení rozvaděče v souladu s požadavky distributora
Správné umístění je základním předpokladem pro bezproblémový dálkový odečet elektroměru a efektivní využití funkcí jako sazbový spínač či jistič elektroměrový rozvaděč. Dodržení těchto pravidel usnadňuje i pozdější servis a případné zapojení elektroměrového rozvaděče s HDO.

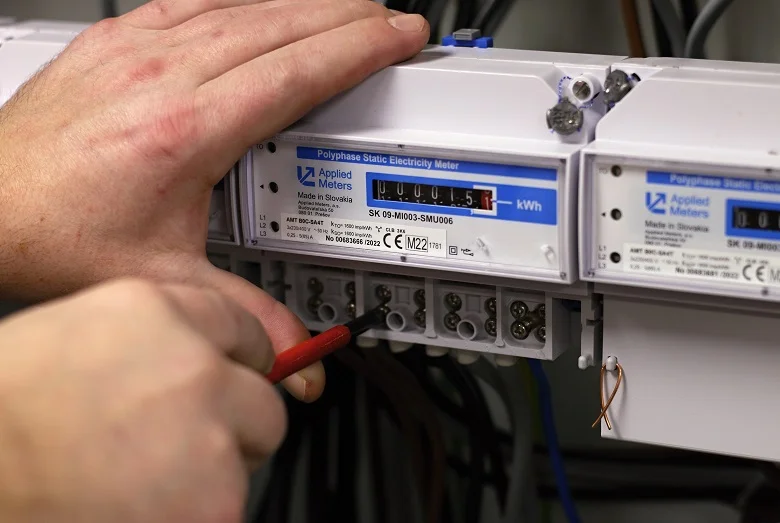

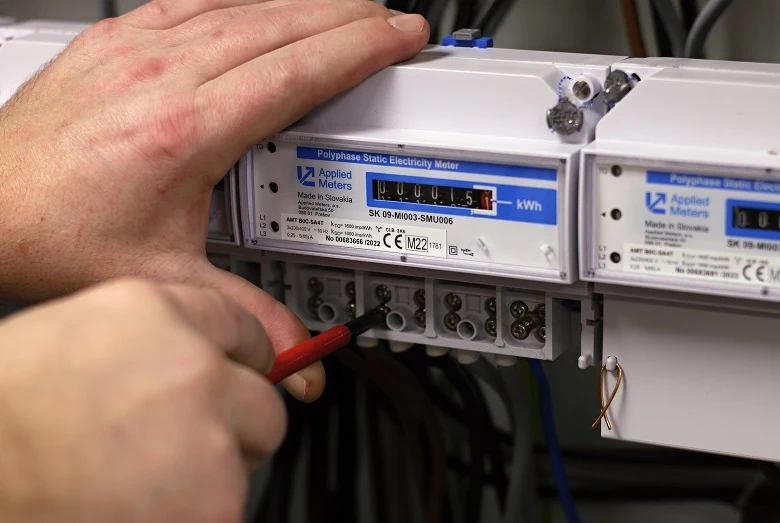

Jak probíhá montáž a instalace elektroměrového rozváděče?
Montáž elektroměrového rozvaděče musí vždy provádět kvalifikovaný elektrikář, který zajistí správné zapojení všech komponent podle platných norem ČSN. Připojení elektroměrového rozvaděče k distribučnímu vedení provádí výhradně distributor elektrické energie, což zaručuje bezpečnost a správnou funkčnost celého systému.
Hloubka zapuštění rozvaděče do zdi nebo pilíře je klíčová pro ochranu dveří rozvaděče proti poškození a zároveň ovlivňuje pohodlný přístup k elektroměru a dalším prvkům, jako jsou jistič elektroměrový rozvaděč nebo sazbový spínač. Při instalaci je vhodné dbát i na umístění umožňující dálkový odečet elektroměru bez nutnosti fyzického přístupu.
Praktické tipy pro instalaci elektroměrového rozváděče
- Výběr místa – zvolte pevný pilíř nebo stěnu s dostatečnou hloubkou zapuštění podle doporučení ČSN
- Montáž pilíře – pevně upevněte nosnou konstrukci s dodržením správné výšky a přístupu
- Zapojení komponent – připojte jistič elektroměrový rozvaděč, sazbový spínač a další prvky podle schématu zapojení elektroměrového rozvaděče
- Připojení k síti – zajistěte připojení k distribučnímu vedení prostřednictvím distributora
- Kontrola a revize – proveďte odbornou kontrolu a potvrďte správnost zapojení
Tip: Vyvarujte se typických chyb při zapojení elektroměrového rozvaděče, jako jsou špatné uzemnění nebo nesprávné dimenzování jističů, které mohou ohrozit bezpečnost i funkčnost.

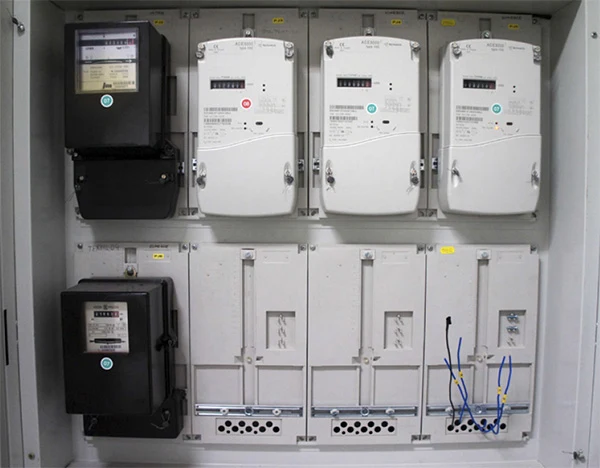

Jaké jsou základní komponenty a funkce elektroměrového rozváděče?
Elektroměrový rozváděč slouží k přesnému měření spotřeby elektrické energie a správě připojení odběrného místa k distribuční síti. Základní komponenty elektroměrového rozváděče zahrnují elektroměr, který zaznamenává odběr elektřiny v kilowatthodinách (kWh) v souladu s normou ČSN-EN 62053. Sazbový spínač umožňuje automatické přepínání mezi tarifními pásmy, například nízkým a vysokým tarifem, podle signálu z distribuční sítě. Technologie dálkového odečtu zajišťuje bezdrátový nebo kabelový přenos naměřených dat přímo distributorovi, čímž eliminuje potřebu fyzické kontroly elektroměru.
Přehled komponent elektroměrového rozváděče a jejich funkce
- Elektroměr – měří spotřebu elektrické energie v kWh, určený pro přímé měření do 80 A jmenovitého proudu; pro vyšší proudy se využívají měřící transformátory proudu (MTP) s přesností třídy 0,5 S dle ČSN EN 61869
- Sazbový spínač – přepíná tarifní pásma na základě signálu HDO (hromadné dálkové ovládání), jištěný jističem 2 A s charakteristikou B, který je zaplombován v zapnuté poloze
- Jistič elektroměrového rozváděče – chrání instalaci proti přetížení a zkratu; musí splňovat ČSN EN 60898 nebo ČSN EN 60947, mít vypínací charakteristiku B, jmenovitý proud od 10 do 80 A a minimální vypínací schopnost 10 kA
- Technologie dálkového odečtu – umožňuje automatizovaný sběr dat přes PLC (Power Line Communication) nebo rádiové přenosy, což zajišťuje pravidelný a přesný monitoring spotřeby bez nutnosti manuálního odečtu
- Montáž elektroměrového rozváděče – musí odpovídat schématu zapojení elektroměrového rozváděče podle ČSN-EN 61439-1 a ČSN-EN 61439-3, včetně správného dimenzování vodičů (minimálně 4×10 mm² v TN-C síti), a musí být umístěn na veřejně přístupném místě dle připojovacích podmínek distribuční společnosti
Tip: Umístění elektroměrového rozváděče na neuzamykatelném a snadno přístupném místě, například na hranici pozemku u rodinného domu, splňuje požadavky ČEZ a usnadňuje bezpečnou obsluhu i kontrolu zařízení.
Jak se správně zapojují vodiče a jaké jsou elektrické parametry?
Správné zapojení vodičů a dodržení elektrických parametrů jsou klíčové pro bezpečný a funkční elektroměrový rozvaděč. Následující podkapitoly vysvětlují dimenzování vodičů, rozdíly mezi typy sítí a základní schéma zapojení včetně hlavních komponent.
Dimenzování vodičů a pořadí fází
V síti TN-C musí být hlavní přívodní vodiče dimenzovány minimálně na 4×10 mm², což zajistí dostatečnou proudovou zatížitelnost. Fáze L1, L2 a L3 se připojují z levé strany elektroměrového rozvaděče, aby bylo možné správně rozdělit zatížení a usnadnit revizi. Tento standard odpovídá normám ČSN a zaručuje bezpečné provozní parametry.
Rozdíl mezi sítěmi TN-C, TN-S a TT
V síti TN-C vodič PEN slouží zároveň jako ochranný i nulový, přičemž jeho rozdělení na samostatné PE a N vodiče se provádí až v podružném rozvaděči mimo elektroměrový rozvaděč. Síť TN-S vyžaduje již samostatný ochranný a nulový vodič, což zlepšuje ochranu proti poruchám. V sítích TT je doporučen použití proudového chrániče s dvojitou izolací, protože ochranný vodič je zde oddělený od sítě.
Podrobné schéma zapojení elektroměrového rozváděče
Základní schéma zapojení elektroměrového rozváděče zahrnuje připojení fází L1, L2, L3, nulového vodiče a ochranného vodiče ke správným svorkám. Součástí jsou také sazbový spínač pro úsporné řízení spotřeby a jistič elektroměrový rozvaděč, který zabezpečuje přepětí a přetížení. Dálkový odečet elektroměru umožňuje monitorování spotřeby bez přístupu k zařízení.
| Komponenta | Funkce | Umístění |
|---|---|---|
| Svorka fáze L1-L3 | Připojení třífázového napájení | Levá strana rozvaděče |
| Svorka nulového vodiče | Spojení nulového vodiče | Vedle fází |
| Svorka ochranného vodiče | Bezpečnostní uzemnění | Pod nulovým vodičem |
| Sazbový spínač | Řízení tarifů a spotřeby | Integrovaný v rozvaděči |
| Jistič elektroměrový rozvaděč | Ochrana proti přetížení a zkratu | Bezprostředně za elektroměrem |
Jaká ochrana a jističe se používají v elektroměrových rozváděčích?
Hlavní jistič v elektroměrovém rozvaděči musí splňovat požadavek na minimální vypínací zkratovou schopnost 10 kA, což zajišťuje bezpečné odpojení při zkratu. Nejčastěji se používají jističe s charakteristikou B, které jsou vhodné pro běžné domácí instalace s příkonem odběrného místa od 10 do 80 A. V některých případech, například u zařízení s vyššími nárazovými proudy, je možné použít jističe s charakteristikou C nebo D.
Dimenzování jističe vždy vychází z celkového příkonu odběrného místa a musí odpovídat normám ČSN a připojovacím podmínkám ČEZ pro elektroměrový rozvaděč v roce 2026. Správné zapojení jističů a ochran zaručuje nejen bezpečnost, ale i správnou funkci dálkového odečtu elektroměru a sazbového spínače.
| Typ jističe | Charakteristika | Vypínací schopnost | Použití |
|---|---|---|---|
| Hlavní jistič | B | min. 10 kA | Domácnosti, běžné odběry |
| Jistič pro motory | C | min. 10 kA | Vyšší nárazové proudy |
| Speciální jistič | D | min. 10 kA | Zařízení s velkými proudovými špičkami |
Typické chyby při zapojení elektroměrového rozvaděče
Nejčastější chybou je použití jističe s nevhodnou charakteristikou nebo nedostatečnou vypínací zkratovou schopností, což může vést k selhání ochrany a poškození instalace. Výhody správného zapojení elektroměrového rozvaděče zahrnují optimalizaci bezpečnosti a bezproblémový provoz měření a řízení odběru elektrické energie.
Funkce sazbových spínačů a ovládacích obvodů v rozvaděči
Sazbový spínač v elektroměrovém rozvaděči plní funkci přepínání tarifů dle požadavků dodavatele elektrické energie. Je jištěn jističem 2 A s charakteristikou B, což zajišťuje dostatečnou ochranu proti přetížení a zkratu. Napájení sazbové cívky probíhá z pomocné svorky nebo přímo z hlavního jističe, čímž se zabezpečuje spolehlivý provoz bez vlivu na ostatní části instalace.
Skupinové ovládání sazbových spínačů není povoleno u nových odběrných míst podle platných norem ČSN a připojovacích podmínek ČEZ v roce 2026. Ovládací obvody stykačů v rozvaděči musí být rovněž jištěny vhodnými jističemi, aby byla zachována bezpečnost a funkčnost celého systému.
- Sazbový spínač je jištěn jističem 2 A, charakteristika B
- Napájení sazbové cívky z pomocné svorky nebo hlavního jističe
- Skupinové ovládání není povoleno u nových odběrných míst
- Ovládací obvody stykačů musí mít vlastní jištění
Tip: Pro správné zapojení elektroměrového rozvaděče s HDO je vhodné použít aktuální schéma zapojení elektroměrového rozvaděče, které odpovídá normám ČSN a připojovacím podmínkám provozovatele distribuční sítě.
Typy elektroměrů a měření v rozváděči
Elektroměr v elektroměrovém rozvaděči umožňuje přímé měření elektrického proudu do hodnoty 80 A. Tento způsob měření je běžný v rodinných domech a malých provozech, kde proudy nepřekračují tuto hranici. Pro vyšší proudy nad 80 A se využívá nepřímé měření pomocí měřicích transformátorů proudu (MTP), které snímají proud sekundárním obvodem o hodnotě 5 A. Měřicí transformátory mají předepsanou třídu přesnosti 0,5 S, což zajišťuje spolehlivost a přesnost odečtu. Instalace těchto prvků musí odpovídat normám ČSN a připojovacím podmínkám ČEZ platným pro rok 2026.
Typy elektroměrů a jejich funkce v praxi
- Elektroměry pro přímé měření do 80 A
- Měřicí transformátory proudu (MTP) pro nepřímé měření nad 80 A
- Jistič elektroměrový rozvaděč jako ochranný prvek
- Sazbový spínač pro řízení tarifů a dálkový odečet elektroměru
Ve větších objektech, například v panelových domech, je elektroměrový rozvaděč vybaven právě měřicími transformátory, které umožňují přesné sledování spotřeby i při vyšších proudových zatíženích. Správné schéma zapojení elektroměrového rozvaděče zaručuje bezpečnou a efektivní montáž.
Specifika zapojení elektroměrových rozváděčů pro obnovitelné zdroje energie
Elektroměrový rozváděč pro obnovitelné zdroje energie, zejména fotovoltaiku, vyžaduje speciální zapojení umožňující přesné obousměrné měření zpětného toku energie do distribuční sítě. Musí obsahovat elektroměr s funkcí měření dodané i odebrané energie a odpovídající jistič s charakteristikou podle ČSN EN 60898 nebo ČSN EN 60947, který zajistí bezpečný provoz a ochranu před přetížením. Montáž elektroměrového rozváděče se provádí v souladu s normami ČSN-EN 61439-1 a ČSN-EN 61439-3 a připojovacími podmínkami distribuční společnosti, například ČEZ, které stanovují přesné technické požadavky a bezpečnostní opatření.
Při instalaci elektroměrového rozváděče pro obnovitelné zdroje energie je nezbytné dodržet tyto konkrétní požadavky:
- Zabezpečit sazbový spínač jištěný jističem 2 A s charakteristikou B, který umožňuje řízení odběru a dodávky energie podle tarifů a je možné jej zaplombovat v zapnuté poloze.
- Zajistit dálkový odečet elektroměru s podporou technologie pro bezdrátový přenos dat, což umožňuje pravidelné monitorování výrobní a spotřební energie v reálném čase.
- Použít schéma zapojení elektroměrového rozváděče pro fotovoltaiku v souladu s platnými ČSN a připojovacími podmínkami, které zahrnuje správné dimenzování vodičů (minimálně 4×10 mm² pro přívod v síti TN-C) a správné zapojení fází L1, L2, L3 z levé strany.
- Respektovat umístění rozváděče v souladu s požadavky distribuční společnosti – v rodinných domech musí být elektroměrový rozváděč umístěn na veřejně přístupném, neuzamykatelném místě mimo objekt, s dostatečným přístupem pro pracovníky distributora a splněním bezpečnostních předpisů včetně označení „Pozor elektrické zařízení“.
Typické chyby při zapojení elektroměrového rozváděče
Nejčastější chyby zahrnují nesprávné zapojení vodičů pro měření zpětného toku, například záměnu fází nebo nevhodné dimenzování kabelů, což může způsobit nesprávné měření nebo přetížení. Další častou chybou je absence nebo nesprávné jištění hlavního jističe a sazbového spínače, které musí odpovídat normám ČSN EN 60898 s minimální vypínací schopností 10 kA. Nedodržení připojovacích podmínek může vést k problémům s dálkovým odečtem elektroměru a bezpečnostními riziky. Proto je nezbytné konzultovat instalaci s kvalifikovaným elektrikářem a vždy respektovat aktuální připojovací podmínky a normy.
Bezpečnostní opatření a doporučení při manipulaci s elektroměrovým rozváděčem
Manipulace s elektroměrovým rozváděčem musí vždy provádět kvalifikovaný elektrikář s platnou odbornou způsobilostí podle vyhlášky č. 50/1978 Sb. Nesprávná montáž či zapojení, například u sazbového spínače nebo jističe elektroměrového rozváděče, může způsobit poruchu, přetížení obvodu nebo závažné riziko úrazu elektrickým proudem. Revize elektroměrového rozváděče se provádějí pravidelně podle ČSN EN 61439-1 a ČSN EN 61439-3, obvykle jednou za 4 roky, a zahrnují kontrolu správnosti zapojení, funkčnost dálkového odečtu elektroměru a stav ochranných prvků včetně plomb.
Typické chyby při zapojení elektroměrového rozváděče
- Nesprávné dimenzování jističů podle ČSN EN 60898 s minimální vypínací schopností 10 kA, což může vést k nefunkčnosti ochrany při zkratu
- Použití vodičů s nevhodným průřezem, například menším než 4×10 mm² pro přívod v sítích TN-C, což zvyšuje riziko přehřátí a požáru
- Chybějící nebo nesprávně zapojený sazbový spínač jištěný jističem 2 A s charakteristikou B, který musí být zaplombovaný v zapnuté poloze
- Nepřesné schéma zapojení vedoucí k nesprávnému propojení fází L1, L2, L3, což může způsobit nesprávné měření nebo poruchu zařízení
- Nevhodné umístění rozváděče mimo přístupné a neuzamykatelné místo, popřípadě bez označení „Pozor elektrické zařízení“, což komplikuje servis a ohrožuje bezpečnost
Tip: Pro instalaci elektroměrového rozváděče s HDO je nutné dodržet schéma zapojení dle připojovacích podmínek distribuční společnosti, například ČEZ, a zajistit správné jištění sazbového spínače. Pravidelné revize a údržba elektroinstalace zajistí dlouhodobou spolehlivost a bezpečnost provozu.
Časté dotazy
Jaký je minimální průřez vodičů pro zapojení elektroměrového rozváděče v síti TN-C?
Minimální průřez vodičů je 4×10 mm² podle platných ČSN a připojovacích podmínek distribuční společnosti.
Kdo provádí osazení a zaplombování elektroměru v rozváděči?
Osazení a zaplombování elektroměru provádí technik distribuční společnosti po dokončení instalace.
Jaká musí být vypínací zkratová schopnost hlavního jističe?
Vypínací zkratová schopnost hlavního jističe musí být minimálně 10 kA, dle ČSN EN 60898 nebo ČSN EN 60947.
Jaké jsou požadavky na umístění elektroměrového rozváděče v rodinném domě?
Elektroměrový rozvaděč musí být umístěn vně objektu na veřejně přístupném, neuzamykatelném místě, například na hranici pozemku.
Co obsahuje elektroměrový rozvaděč kromě samotného elektroměru?
Elektroměrový rozvaděč obsahuje elektroměr, sazbový spínač a technologie pro dálkový odečet a správu spotřeby.
Jaké jsou rozdíly mezi sítěmi TN-C, TN-S a TT při zapojení rozváděče?
V síti TN-C se vodič PEN nerozděluje v rozvaděči, v TN-S se rozdělení PEN na PE a N provádí v podružném rozvaděči, v sítích TT musí být doplněna ochrana proudovým chráničem.
Jaká je funkce sazbového spínače v elektroměrovém rozváděči?
Sazbový spínač umožňuje dvoutarifní měření a je jištěn jističem 2 A s charakteristikou B, napájen z pomocné svorky nebo hlavního jističe.
Kdy je nutné použít měřící transformátory proudu (MTP)?
MTP se používají pro nepřímé měření u proudů nad 80 A s třídou přesnosti 0,5 S a sekundárním proudem 5 A.
Jaké bezpečnostní zásady platí při manipulaci s elektroměrovým rozváděčem?
Manipulace musí být prováděna kvalifikovanými osobami s ochrannými pomůckami, revize se doporučují minimálně každých 5 let.
Jak se liší zapojení elektroměrového rozváděče pro obnovitelné zdroje energie?
Vyžaduje speciální zapojení pro měření zpětného toku energie, často podle platných distribučních norem a podmínek.
Jaký je správný postup usazení elektroměrového rozváděče do zdi?
Elektroměrový rozváděč se usazuje ve výšce 1,5 metru od podlahy, přičemž je třeba dodržet rovinnost a stabilitu upevnění pomocí vhodných kotev.
Jaké normy musí splňovat elektroměrový rozváděč podle platné legislativy?
Elektroměrový rozváděč musí odpovídat normě ČSN EN 61439 a splňovat požadavky vyhlášky č. 50/1978 Sb.
Jaké komponenty musí elektroměrový rozváděč obsahovat kromě elektroměru a jističů?
Kromě elektroměru a jističů musí obsahovat svorkovnice, přepěťové ochrany a případně sazbový spínač.
Jaké jsou požadavky na umístění elektroměrového rozváděče ve venkovním prostředí?
Ve venkovním prostředí musí být rozváděč umístěn ve výšce minimálně 1,5 metru a chráněn proti povětrnostním vlivům krytím s IP44 nebo vyšším.
Jakým způsobem se zapojuje elektroměrový rozváděč pro instalaci fotovoltaických systémů?
Při zapojení pro fotovoltaiku se využívají měřící transformátory proudu a musí být zajištěna možnost oddělení zdroje od sítě pomocí vhodných jističů.
Jaké jsou připojovací podmínky ČEZ pro elektroměrové rozváděče platné od roku 2026?
Podmínky vyžadují použití certifikovaných materiálů, instalaci dle schémat ČEZ a zajištění snadného přístupu pro odečet a údržbu.
Jak správně zapojit sazbový spínač v elektroměrovém rozváděči?
Sazbový spínač se zapojuje do řídícího obvodu elektroměru podle schématu, přičemž je nutné dodržet polaritu a ochranné zemnění.
Jaké jsou nejčastější chyby při zapojení elektroměrového rozváděče a jak se jim vyhnout?
Časté chyby zahrnují nesprávné dimenzování vodičů, špatné uzemnění a nedodržení pořadí připojení; je nutné vždy postupovat podle platných schémat a norem.
