Odvětrávané a větrané fasády využívají vzduchovou mezeru mezi izolací a obkladem, která zajišťuje efektivní odvádění vlhkosti a prodlužuje životnost konstrukce. Klíčovým prvkem je nosný rošt, na který se upevňuje obklad, přičemž správná montáž provětrávané fasády umožňuje optimální cirkulaci vzduchu. Detailní skladba, například u dřevěné provětrávané fasády, výrazně ovlivňuje tepelný komfort a ochranu budovy.
💡 Klíčové informace
- Odvětrávaná fasáda využívá vzduchovou mezeru širokou 4-6 cm u rodinných domů a až 10 cm u bytových domů.
- Průměrná rychlost proudění vzduchu ve vzduchové mezeře je 0,5-1,0 m.s⁻¹, což zabraňuje kondenzaci vlhkosti.
- Nosný rošt fasády je často vyroben z hliníku nebo oceli a slouží k upevnění fasádních desek.
- Tepelná izolace minerální vlnou má součinitel tepelné vodivosti λD kolem 0,035 W.m⁻¹.K⁻¹.
- Doporučená hodnota součinitele prostupu tepla UN je ≤ 0,20 W.m⁻².K⁻¹ pro lehké a ≤ 0,25 W.m⁻².K⁻¹ pro těžké vnější stěny.
Princip fungování odvětrávaných a větraných fasád
Princip fungování odvětrávaných a větraných fasád spočívá v udržování suchého prostředí konstrukce díky vzduchové mezeře, která umožňuje přirozené proudění vzduchu. Tato vrstva odvádí vlhkost a brání kondenzaci, čímž prodlužuje životnost fasády a zabraňuje vzniku plísní či poškození izolace.
Vzduchová mezera a její rozměry
Vzduchová mezera u odvětrávaných fasád má u rodinných domů šířku 4-6 cm, což je optimální pro dostatečné proudění vzduchu. U bytových domů se mezera zvětšuje až na 10 cm, aby zvládla větší plochy a objem konstrukce. Správná velikost vzduchové mezery je klíčová pro efektivní odvod vlhkosti a zachování tepelné izolace.
Komínový efekt a proudění vzduchu
Vzduch proudí vzduchovou mezerou rychlostí 0,5-1,0 m.s⁻¹ díky komínovému efektu, kdy teplý vzduch stoupá vzhůru a nasává čerstvý vzduch zdola. Tento pohyb odvádí vlhkost vzniklou v konstrukci, což snižuje riziko kondenzace. Průběžné proudění vzduchu přispívá k suchému prostředí pod fasádou a stabilizuje mikroklima konstrukce.
- odvětrávaná fasáda využívá vzduchovou mezeru pro cirkulaci vzduchu
- komínový efekt zajišťuje nepřetržitý odvod vlhkosti
- správná velikost vzduchové mezery podporuje efektivní montáž provětrávané fasády
- nosný rošt provětrávané fasády udržuje stálý prostor pro proudění vzduchu

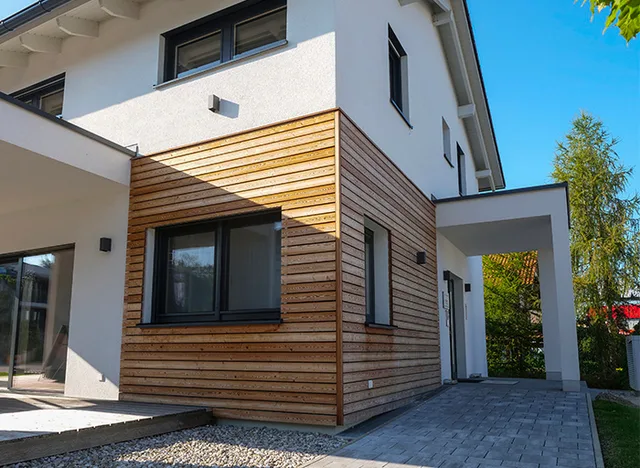

Tip: U dřevěné provětrávané fasády je vhodné věnovat pozornost skladbě a detailu fasády, aby vzduchová mezera nebyla narušena a odvětrávané zateplení fasády mohlo správně fungovat.
Typy odvětrávaných fasád a jejich konstrukční řešení
Provětrávané fasády s nosným roštem
Provětrávané fasády s nosným roštem představují tradiční konstrukční řešení, kde je rošt z hliníku, oceli nebo dřeva upevněn na nosnou stěnu. Mezi tepelnou izolací a fasádním obkladem je vytvořena vzduchová mezera o šířce 40-60 mm u rodinných domů, která umožňuje laminární proudění vzduchu rychlostí 0,5-1,0 m.s⁻¹. Tento komínový efekt odvádí vlhkost z konstrukce a zabraňuje kondenzaci, čímž prodlužuje životnost fasády a zlepšuje vnitřní mikroklima. Izolační materiály mají tepelnou vodivost λD kolem 0,035 W.m⁻¹.K⁻¹, nejčastěji se používá minerální vlna Isover Fassil NT nebo Isover Uni. Nosný rošt musí být pevně ukotven a izolace by měla být o cca 1 cm širší než rošt, aby se zabránilo tepelným mostům.

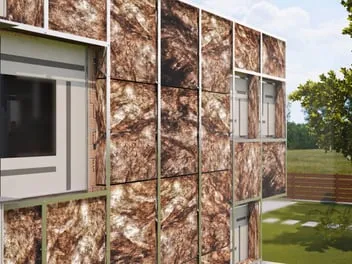

Předvěšené stěny
Předvěšené stěny představují systém, kde jsou na nosnou konstrukci zavěšeny panely z různých materiálů, například keramické obklady, hliníkové plechy, nebo cementovláknité desky CETRIS. Tyto panely mohou být utěsněné nebo s větranou vzduchovou mezerou, obvykle 40-100 mm širokou, která zajišťuje odvod vlhkosti. Existují tři hlavní typy předvěšených stěn: panely s izolací upevněnou na nosném rámu, čelní utěsněné modulární panely a kompletní modulové předvěšené stěny vyráběné ve výrobě. Tento systém umožňuje rychlou montáž a širokou variabilitu designu, přičemž minerální vlna zajišťuje tepelnou izolaci a paropropustnost.

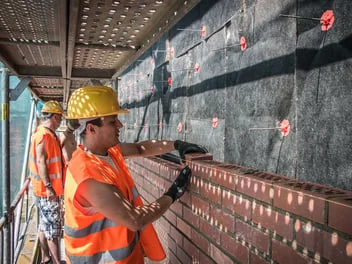

Sendvičové zdivo s provětrávanou mezerou
Sendvičové zdivo kombinuje nosnou stěnu, vzduchovou mezeru a vnější obklad do jedné konstrukce. Vzduchová mezera o minimální šířce 40 mm umožňuje cirkulaci vzduchu a efektivní odvod vlhkosti, čímž se minimalizuje riziko kondenzace a poškození izolace. Tepelná izolace je integrována mezi nosnou konstrukci a obklad, což zlepšuje celkovou tepelnou ochranu budovy. Tento typ fasády je vhodný pro objekty s požadavkem na vysokou energetickou úspornost a dlouhou životnost.
| Typ fasády | Konstrukční prvek | Výhody |
|---|---|---|
| Provětrávané fasády s roštem | Nosný rošt (hliník, ocel, dřevo), vzduchová mezera 40-60 mm | Efektivní odvod vlhkosti, omezení kondenzace, dlouhá životnost |
| Předvěšené stěny | Zavěšené panely (keramika, plech, CETRIS), vzduchová mezera 40-100 mm | Rychlá montáž, variabilita designu, paropropustnost |
| Sendvičové zdivo | Nosná stěna, vzduchová mezera ≥ 40 mm, integrovaná izolace | Kombinace izolace a odvětrávání, vysoká tepelná ochrana |
Odborná rada: Pro správný návrh a montáž odvětrávaných fasád je nezbytné dodržet normu ČSN 73 0540 a zákon 177/2006 Sb., zejména doporučené hodnoty součinitele prostupu tepla UN ≤ 0,20 W.m⁻².K⁻¹ u lehkých stěn. Podrobné technické postupy a aktuální normy najdete na portálu Eagri.cz, který poskytuje ověřené informace o konstrukci, materiálech a montáži provětrávaných fasád. Výběr typu fasády významně ovlivňuje volbu zateplení a celkovou energetickou efektivitu budovy.
Materiály používané v odvětrávaných fasádách
Materiály používané v odvětrávaných fasádách musí splňovat přísné požadavky na trvanlivost, tepelnou izolaci a efektivní odvod vlhkosti. Pro nosný rošt, tepelnou izolaci i fasádní obklady existují ověřené materiály, které zajišťují dlouhodobou funkčnost a stabilitu provětrávané fasády.
Nosný rošt a jeho vlastnosti
Nosný rošt provětrávané fasády se vyrábí převážně z hliníku nebo oceli. Hliníkové profily jsou odolné proti korozi a díky nižší hmotnosti snižují zatížení konstrukce. Ocelové rošty poskytují vyšší pevnost a stabilitu, přičemž jejich cena se pohybuje mezi 200 až 500 Kč za m² v závislosti na typu profilu a povrchové úpravě. Rošt se montuje svisle, aby umožnil správné proudění vzduchu ve vzduchové mezeře o šířce 40-60 mm, která je klíčová pro komínový efekt odvětrávání.
Tepelná izolace minerální vlnou
Tepelná izolace u odvětrávaných fasád je nejčastěji realizována minerální vlnou s deklarovanou tepelnou vodivostí λD přibližně 0,035 W.m⁻¹.K⁻¹ (např. Isover Fassil NT, Isover Uni). Minerální vlna je paropropustná a umožňuje odvod vlhkosti z konstrukce, což je zásadní pro zabránění kondenzace a degradace izolace. Při zvýšené vlhkosti se může tepelný odpor minerální vlny snížit až o 40 %, proto je správné provětrávání vzduchovou mezerou nezbytné. Izolační desky by měly být o cca 10 mm širší než nosný rošt a pevně přikotvené, aby nedocházelo k vzniku tepelných mostů.
Difúzní fólie a jejich parametry
Difúzní fólie s hodnotou sd ≤ 0,03 m nahrazují běžné parozábrany a umožňují efektivní odvod vodních par z konstrukce. Nízký sd parametr znamená vysokou propustnost pro vodní páry, což minimalizuje riziko kondenzace a tvorby plísní ve skladbě fasády. Tyto fólie se umísťují mezi tepelnou izolaci a nosný rošt a zároveň chrání izolaci před pronikáním větru a srážkové vody.
Fasádní obklady a jejich vlastnosti
Finální fasádní vrstva může být tvořena různými materiály, které ovlivňují estetiku i funkčnost fasády:
- Cementovláknité desky (např. CETRIS) jsou odolné vůči vlhkosti, mechanickému poškození a nevyžadují častou údržbu. Mají vysokou paropropustnost a jsou vhodné pro průmyslové i obytné objekty.
- Plechové obklady z hliníku, titanzinku nebo oceli nabízejí vynikající odolnost proti povětrnostním vlivům a dlouhou životnost, avšak s vyšší pořizovací cenou. Plechové fasády jsou lehké a umožňují rychlou montáž.
- Keramické obklady poskytují vysokou odolnost proti UV záření a mechanickému opotřebení, zároveň mají nízkou nasákavost a dlouhou životnost.
- Dřevěné kompozity a palubky (např. Parklex Prodema) přinášejí přírodní vzhled, ale vyžadují pravidelnou ochranu nátěry jako Ultracoat Premium Base kvůli vlhkosti a UV záření.
Výběr fasádních barev by měl respektovat paropropustnost, aby nedocházelo k uzavření konstrukce a zvýšenému riziku kondenzace.
- Nosný rošt provětrávané fasády z hliníku nebo oceli zajišťuje pevnost a stabilitu konstrukce.
- Minerální vlna představuje efektivní odvětrávané zateplení fasády s nízkou tepelnou vodivostí λD cca 0,035 W.m⁻¹.K⁻¹.
- Difúzní fólie s nízkým sd parametrem (≤ 0,03 m) podporují správný odvod vlhkosti a chrání izolaci.
- Fasádní obklady zahrnují cementovláknité desky, plechové a keramické obklady, dřevěné kompozity s různými nároky na údržbu.
Výhody a nevýhody odvětrávaných fasád
Výhody odvětrávaných fasád
Odvětrávané fasády umožňují přirozený odvod vlhkosti díky vzduchové mezeře široké 40-60 mm mezi tepelnou izolací a finálním obkladem. Tento komínový efekt s rychlostí proudění vzduchu 0,5-1,0 m.s⁻¹ zabraňuje kondenzaci a tvorbě plísní, čímž prodlužuje životnost konstrukce i fasády o desítky let. Vzduchová mezera zároveň snižuje riziko tepelných mostů, což přispívá k lepší tepelné stabilitě budovy. Díky vrstvené skladbě a vzduchové mezeře se zlepšují také akustické vlastnosti fasády, protože vzduch a izolační materiály tlumí venkovní hluk až o 5-8 dB. Typy fasád jako dřevěná provětrávaná fasáda se skladbou s minerální vlnou nebo fasáda CETRIS využívají tyto principy pro vysokou odolnost a estetiku. Nosný rošt z hliníku či oceli umožňuje rychlou výměnu obkladů a opravy bez narušení tepelné izolace.
Nevýhody a omezení
Vyšší pořizovací cena odvětrávaných fasád je způsobena náklady na nosný rošt, kvalitní tepelnou izolaci (např. minerální vlna s λD ≈ 0,035 W.m⁻¹.K⁻¹) a finální obklady, které jsou dražší než u kontaktních systémů. Montáž provětrávané fasády vyžaduje přesné dodržení technických detailů, zejména správné instalace vzduchové mezery a kotvení roštu, aby se zajistil komínový efekt a zabránilo se vzniku tepelných mostů či vlhkostních problémů. Vyšší nároky na odbornou instalaci prodlužují dobu realizace a zvyšují náklady na práci. Pro dlouhodobou funkčnost je nutné použít certifikované materiály a ochranné nátěry (např. Ultracoat Premium Base u dřevěných obkladů).
- pořizovací cena vyšší o 20-40 % oproti kontaktním zateplovacím systémům
- montáž vyžaduje odbornou firmu s certifikací a zkušenostmi
- nutnost přesného technického provedení vzduchové mezery (min. 40 mm) a kotvení nosného roštu
- vyšší náklady na kvalitní fasádní materiály a ochranné nátěry
Normy a technické parametry odvětrávaných fasád
Normy a technické parametry odvětrávaných fasád stanovují jasné požadavky pro zajištění energetické účinnosti a správné funkce konstrukce. Podle ČSN 73 0540 a zákona 177/2006 Sb. musí součinitel prostupu tepla UN u lehkých vnějších stěn dosahovat hodnoty nejvýše 0,20 W.m⁻².K⁻¹, zatímco u těžkých stěn je limit 0,25 W.m⁻².K⁻¹. Tyto hodnoty zaručují dostatečné tepelně izolační vlastnosti fasády, což je klíčové pro snížení tepelných ztrát budovy.
Minimální tloušťka vzduchové mezery, která je součástí skladby provětrávané fasády, musí být při sklonu nosného roštu nad 45° alespoň 40 mm. Tato vzduchová mezera umožňuje efektivní odvětrání vlhkosti a zabraňuje tvorbě tepelných mostů.
| Parametr | Hodnota pro lehké stěny | Hodnota pro těžké stěny | Poznámka |
|---|---|---|---|
| Součinitel prostupu tepla UN | ≤ 0,20 W.m⁻².K⁻¹ | ≤ 0,25 W.m⁻².K⁻¹ | ČSN 73 0540, zákon 177/2006 Sb. |
| Minimální tloušťka vzduchové mezery | 40 mm při sklonu > 45° | 40 mm při sklonu > 45° | Zajišťuje správnou cirkulaci vzduchu |
Principy odvětrávaných fasád a jejich typy
Správný návrh montáže provětrávané fasády a volba vhodného odvětrávaného zateplení fasády vychází z uvedených technických parametrů. Dřevěná provětrávaná fasáda skladba i provětrávaná fasáda CETRIS musí respektovat tyto normy, aby se zajistila dlouhodobá funkčnost a ochrana konstrukce proti vlhkosti.
Montáž odvětrávané fasády: postup a doporučení
Montáž odvětrávané fasády je proces, který vyžaduje pečlivou přípravu podkladu, správné upevnění nosného roštu a dodržení vzduchové mezery mezi izolací a fasádními deskami. Následující praktický návod na instalaci odvětrávané fasády objasňuje jednotlivé kroky a upozorňuje na nejčastější chyby.
Příprava podkladu a nosný rošt
Pro montáž provětrávané fasády je nezbytné zajistit rovný a pevný podklad, který unese nosný rošt. Nosný rošt provětrávané fasády musí být správně přikotvený a svislý, aby zajistil stabilitu celé konstrukce. Nesprávně uchycený rošt může způsobit deformace fasády a snížit její životnost.

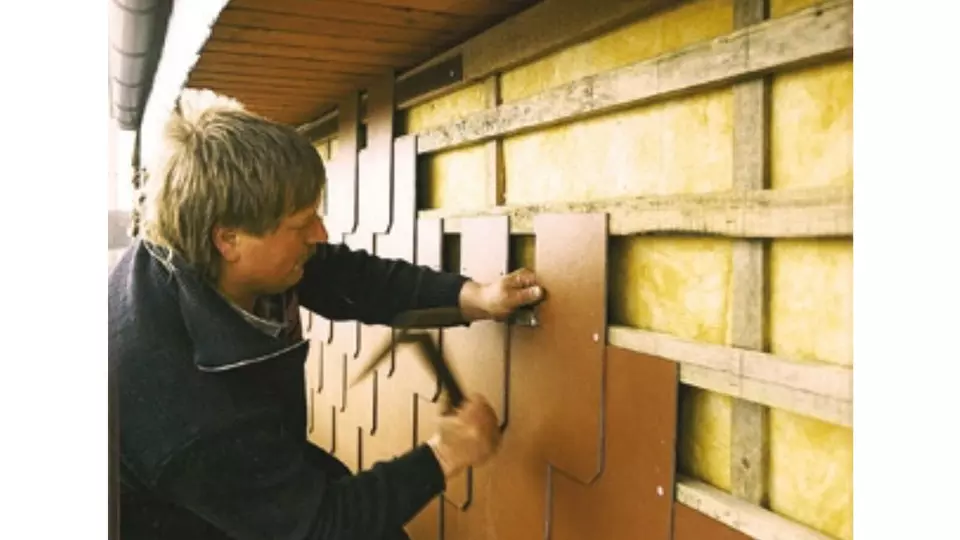

Upevnění izolace a fasádních desek
Tepelná izolace se upevňuje na nosný rošt tak, aby mezi izolací a fasádními deskami vznikla vzduchová mezera široká 4-6 cm. Tato mezera je zásadní pro odvětrávání vlhkosti a prodloužení životnosti fasády. Fasádní desky, například z materiálu CETRIS nebo dřeva, se montují přes izolaci s ohledem na správné kotvení a pevnost.
Nejčastější chyby při montáži
Mezi chyby při montáži patří špatné kotvení nosného roštu, zanedbání vzduchové mezery a nedostatečná ochrana dřeva před vlhkostí. Tyto nedostatky vedou k rychlejšímu poškození fasády a snižují účinnost odvětrávaného zateplení fasády.
- Příprava podkladu – zajistěte rovný a pevný podklad pro montáž nosného roštu
- Montáž nosného roštu – správně přikotevěte a vyrovnejte rošt s ohledem na svislost
- Upevnění tepelné izolace – instalujte izolaci tak, aby vznikla vzduchová mezera 4-6 cm
- Montáž fasádních desek – připevněte desky s ohledem na materiál a pevnost upevnění
- Kontrola kvality – zkontrolujte svislost, pevnost a správnou výšku vzduchové mezery
- Pravidelná údržba – chraňte dřevěné obklady vhodnými nátěry a kontrolujte průběh větrání fasády
Tip: U dřevěných provětrávaných fasád je důležitá vhodná impregnace a pravidelná údržba povrchu, aby se minimalizovala rizika poškození vlhkostí.
Ekologické aspekty a materiály odvětrávaných fasád
Ekologické aspekty jsou zásadní při výběru materiálů pro větrané fasády. Mezi nejčastější materiály patří hliník, ocel a dřevo, přičemž každý z nich přispívá k udržitelnosti stavby jiným způsobem. Hliník a ocel se vyznačují vysokou recyklovatelností, což výrazně snižuje ekologickou stopu při výrobě i likvidaci fasádních prvků. Dřevěná provětrávaná fasáda skladba zase zahrnuje materiály z udržitelných zdrojů, které podporují cirkulární principy v konstrukci.
Mezi ekologické požadavky na materiály pro větrané fasády patří:
- Recyklovatelnost a dlouhá životnost fasádních lamel a nosného roštu provětrávané fasády
- Minimalizace emisí a odpadů při výrobě a montáži provětrávané fasády CETRIS
- Použití přírodních a obnovitelných zdrojů, zejména u dřevěných fasád
- Možnost efektivního odvětrávaného zateplení fasády s důrazem na ekologii materiálů
Tip: Volba správných materiálů ovlivňuje nejen estetiku a funkčnost, ale i ekologické dopady stavby v dlouhodobém horizontu.
FAQ: Časté dotazy o odvětrávaných a větraných fasádách
Otázka: Co je odvětrávaná fasáda a jak funguje?
Odvětrávaná fasáda obsahuje vzduchovou mezeru 4-6 cm u rodinných domů, kde proudí vzduch rychlostí 0,5-1,0 m.s⁻¹, což odvádí vlhkost a zabraňuje kondenzaci.
Otázka: Jaké jsou hlavní typy odvětrávaných fasád?
Existují typy s nosným roštem, předvěšené stěny a sendvičové zdivo, všechny využívají větranou vzduchovou mezeru pro efektivní odvod vlhkosti.
Otázka: Jaký materiál se používá pro nosný rošt?
Nosný rošt provětrávané fasády je obvykle z hliníku nebo oceli, které jsou pevné, lehké a odolné vůči korozi.
Otázka: Jaká je doporučená šířka vzduchové mezery?
Pro rodinné domy je ideální šířka mezery 4-6 cm, u větších objektů lze použít až 10 cm pro lepší proudění vzduchu.
Otázka: Jak probíhá montáž provětrávané fasády?
Montáž provětrávané fasády zahrnuje instalaci rovného podkladu, upevnění nosného roštu, pokládku izolace a následné upevnění obkladových desek s dodržením vzduchové mezery.
Otázka: Co je nosný rošt a jaká je jeho role u větraných fasád?
Nosný rošt slouží jako konstrukční prvek, který drží fasádní obklady a zároveň vytváří vzduchovou mezeru pro odvětrávání.
Otázka: Jaké jsou nejčastější chyby při montáži odvětrávaných fasád?
Nedodržení správné šířky vzduchové mezery a nesprávné kotvení nosného roštu vedou k problémům s vlhkostí a sníženou životností fasády.
Otázka: Jaké jsou hlavní materiály používané pro fasádní obklady?
Používají se dřevěné, keramické, kovové a kompozitní desky, přičemž dřevěná provětrávaná fasáda vyžaduje pravidelnou údržbu ochrannými nátěry.
Otázka: Jaká je skladba dřevěné provětrávané fasády?
Skladba zahrnuje nosný rošt, tepelnou izolaci, parozábranu, vzduchovou mezeru a dřevěné obkladové desky ošetřené ochrannými nátěry.
Otázka: Jaký je rozdíl mezi odvětrávanou a nevětranou fasádou?
Odvětrávaná fasáda má vzduchovou mezeru pro cirkulaci vzduchu a odvod vlhkosti, zatímco nevětraná je přímo nalepená na izolaci bez mezery.
Otázka: Jaký vliv má odvětrávané zateplení fasády na energetickou úsporu?
Odvětrávané zateplení zlepšuje tepelný odpor stěny a pomáhá snižovat energetické náklady až o 15 % díky lepší regulaci vlhkosti.
Otázka: Jaké jsou normy pro odvětrávané fasády?
Platí norma ČSN 73 0540 a zákon 177/2006 Sb., které stanovují požadavky na tepelnou ochranu, včetně maximálního součinitele prostupu tepla U ≤ 0,20 W.m⁻².K⁻¹.
Otázka: Jaké jsou vhodné fasádní barvy pro provětrávané fasády?
Barvy musí být paropropustné a odolné vůči UV záření, například speciální lazury nebo akrylátové nátěry pro dřevěné obklady.
Otázka: Jaké difúzní fólie se používají u provětrávaných fasád?
Používají se fólie s parametrem sd ≤ 0,03 m, které umožňují odvod vodních par a zabraňují kondenzaci v konstrukci.
Otázka: Jaká je životnost odvětrávaných fasád?
Při správné montáži a údržbě dosahuje životnost 30 a více let, zejména díky efektivnímu odvodu vlhkosti a ochraně materiálů.
Otázka: Jaké jsou ekologické výhody použití odvětrávaných fasád?
Používají recyklovatelné materiály jako hliník a ocel, a dřevo z certifikovaných zdrojů, což snižuje ekologickou stopu stavby.
Otázka: Jak se udržuje odvětrávaná fasáda?
Údržba zahrnuje pravidelné čištění, kontrolu kotvení nosného roštu a obnovu ochranných nátěrů každých 3-5 let, zejména u dřevěných obkladů.
Otázka: Jaký je cenový rozsah nosného roštu pro provětrávané fasády?
Cena nosného roštu se pohybuje mezi 350 až 700 Kč/m² v závislosti na materiálu a typu konstrukce, bez započítání ceny izolace a obkladů.
