Správné zapojení hlavního a podružného rozvaděče je klíčové pro bezpečný a spolehlivý provoz elektrické instalace v domácnosti. Dodržení pravidel zapojení rozvaděče a volba vhodného jističe do rozvaděče zajistí ochranu před přetížením i zkratem. Schéma zapojení rozvaděče včetně elektroměrového rozvaděče musí odpovídat platným normám a technickým požadavkům.
To hlavní z článku
- Podružný rozvaděč se zapojuje za hlavní rozvaděč, přičemž přívodní kabel musí být minimálně 4×10 mm² podle sítě TN-C.
- Elektroměrový rozvaděč je zpravidla umístěn na veřejně přístupném místě mimo objekt, často ve venkovní skříni.
- Montáž rozvaděče musí zajistit kvalifikovaný elektrikář kvůli bezpečnosti a správnému zapojení jističů a chráničů.
- Elektroměrové rozváděče musí splňovat normy ČSN-EN 61439-1 a 61439-3 a být certifikované pro kolaudaci.
- Přechod vodiče PEN z TN-C na TN-S se provádí v podružném rozvaděči, což je klíčové pro správné uzemnění a bezpečnost instalace.
Jak správně zapojit hlavní rozvaděč?
Hlavní rozvaděč se připojuje k přívodnímu kabelu s minimálním průřezem 4×10 mm² podle sítě TN-C. Ve správném pořadí se zapojují fáze L1, L2 a L3, které musí odpovídat schématu zapojení rozvaděče. Součástí rozvaděče jsou jističe do rozvaděče, které zajišťují ochranu elektrické sítě a bezpečnost celého systému.
Při zapojení hlavního rozvaděče je klíčové dodržet pravidla zapojení rozvaděče podle platných norem ČSN, které stanovují správné připojení rozvaděče i konfiguraci ochranných prvků. Elektroměrový rozvaděč bývá součástí hlavního rozvaděče a musí být integrován tak, aby bylo možné měřit spotřebu energie přesně a bezpečně. Připojení rozvaděče vyžaduje také správné ukotvení a přístupnost pro revizní kontroly.
- Použijte přívodní kabel s průřezem minimálně 4×10 mm² pro síť TN-C
- Zapojte fáze L1, L2 a L3 ve správném pořadí podle schématu zapojení rozvaděče
- Instalujte vhodné jističe do rozvaděče pro ochranu před přetížením a zkratem
- Zajistěte správné připojení elektroměrového rozvaděče jako součást hlavního rozvaděče
- Dodržujte bezpečnostní zásady a normy ČSN při instalaci a připojení rozvaděče
Jak zapojit domácí rozvaděč podle platných elektrotechnických předpisů
Při zapojení domácího rozvaděče je nutné respektovat platné elektrotechnické předpisy, které vyžadují správné dimenzování vodičů, pořadí fází a instalaci ochranných prvků jako jsou jističe a proudové chrániče. Tyto prvky zajišťují bezpečnost a spolehlivost elektroinstalace v domácnosti.
![image_slot=how_to]

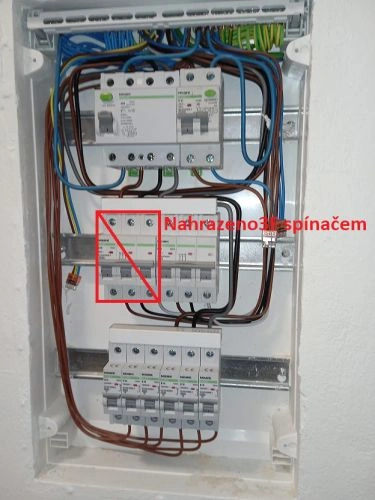

Jak připojit podružný rozvaděč v domácnosti
Podružný rozvaděč se v domácí elektroinstalaci připojuje za hlavní rozvaděč a slouží k rozdělení vodiče PEN na samostatné ochranné a nulové vodiče v síti TN-S. Správné zapojení podružného rozvaděče závisí na typu instalované sítě, a proto je nutné dodržet pravidla a normy ČSN, včetně dimenzování přívodního kabelu a instalace jističů a proudových chráničů pro bezpečnost.
Zapojení podružného rozvaděče v síti TN-C
V síti TN-C je společný vodič PEN, který podružný rozvaděč rozděluje na ochranný (PE) a nulový (N) vodič. Přívodní kabel k podružnému rozvaděči musí mít minimální průřez 4×10 mm², aby zajistil dostatečnou kapacitu a bezpečnost. Podružný rozvaděč obsahuje jističe a proudové chrániče, které chrání jednotlivé obvody.
- Připojit přívodní kabel 4×10 mm² z hlavního rozvaděče.
- Rozdělit vodič PEN na PE a N v podružném rozvaděči.
- Nainstalovat jističe a proudové chrániče dle plánovaného zatížení.
- Ověřit správnost zapojení podle pravidel zapojení rozvaděče a platných ČSN.
Zapojení podružného rozvaděče v síti TN-S
V síti TN-S jsou vodiče ochranný (PE) a nulový (N) vedeny odděleně již od hlavního rozvaděče. Přívodní kabel k podružnému rozvaděči může mít průřez 5×6 mm². Zapojení jističů a proudových chráničů se řídí pravidly pro TN-S, které kladou důraz na správné oddělení vodičů a bezpečné rozdělení obvodů.
- Použít přívodní kabel 5×6 mm² z hlavního rozvaděče.
- Připojit samostatné vodiče PE a N do podružného rozvaděče.
- Instalovat jističe a proudové chrániče podle návrhu elektroinstalace.
- Kontrolovat zapojení podle platných norem a použít schéma zapojení rozvaděče.
Tip: Pro lepší orientaci doporučuji použít podrobná schémata zapojení rozvaděče, která jsou dostupná na portálu https://www.eagri.cz, kde najdete i příklady správného propojení hlavního a podružného rozvaděče v domácnosti.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Technické parametry a normy pro zapojení rozvaděčů
Pro správné zapojení hlavního a podružného rozvaděče je nezbytné dodržet technické parametry a platné normy, které zaručují bezpečnost a spolehlivost elektroinstalace v domácnosti. Následující podsekce vysvětlují klíčové požadavky na kabely, jističe a proudové chrániče.
Jaké kabely a průřezy se používají při zapojení rozvaděčů?
Pro připojení rozvaděčů v síti TN-C se standardně používají kabely s minimálním průřezem 4×10 mm². Tento průřez zajišťuje dostatečnou kapacitu pro přenos elektrické energie a zároveň splňuje bezpečnostní požadavky podle pravidel zapojení rozvaděče. Použití kabelu o menším průřezu může vést k přehřívání vodičů a vzniku tepelných ztrát, což ohrožuje stabilitu a bezpečnost elektroinstalace. Elektroměrový rozvaděč i podružný rozvaděč musí být tedy připojeny kabelem odpovídajících parametrů, aby bylo možné zajistit správné schéma zapojení rozvaděče v rodinném domě.
Jaké normy musí splňovat jističe a proudové chrániče?
Jističe i proudové chrániče využívané v domovních rozvaděčích musí vyhovovat normám ČSN-EN 61439-1 a ČSN-EN 61439-3. Tyto normy specifikují technické požadavky na konstrukci, výkon a bezpečnost rozvaděčů, čímž zajišťují spolehlivost a ochranu proti přetížení či zkratu. Jistič do rozvaděče slouží k ochraně vedení před nadproudy, zatímco proudový chránič zajišťuje ochranu proti úrazu elektrickým proudem. Dodržení těchto norem je zásadní pro bezpečnost uživatelů a správnou funkci celé elektroinstalace.
Kolik stojí profesionální zapojení rozvaděče?
Cena za profesionální zapojení rozvaděče, včetně podružného rozvaděče, se v České republice obvykle pohybuje mezi 3 000 a 8 000 Kč. Výsledná cena závisí na rozsahu zapojení, typu použitých jističů a chráničů, a také na nutnosti provedení revize kvalifikovaným elektrikářem. Náklady zahrnují materiál, práci odborníka a dodržení pravidel a norem pro zapojení domovního rozvaděče. Profesionální instalace minimalizuje riziko častých chyb při zapojení podružného rozvaděče a zajišťuje bezpečné provozní podmínky.
| Prvek | Požadovaný parametr | Poznámka |
|---|---|---|
| Kabel | minimálně 4×10 mm² | pro síť TN-C |
| Jistič | dle ČSN-EN 61439-1 a 61439-3 | ochrana proti přetížení a zkratu |
| Proudový chránič | dle ČSN-EN 61439-1 a 61439-3 | ochrana proti úrazu elektrickým proudem |
Legislativní požadavky a certifikace rozvaděčů
Legislativní požadavky kladou na zapojení rozvaděče i podružného rozvaděče povinnost používat certifikované výrobky, které splňují normy ČSN a obsahují kompletní dokumentaci podle zákonů č. 102/2001 Sb., 22/1997 Sb. a 90/2016 Sb. Každý rozvaděč musí mít na dveřích jasně viditelnou značku CE potvrzující shodu s evropskými normami a doprovázející výstražnou značku „Pozor elektrické zařízení“. Dodržení těchto pravidel zapojení rozvaděče zahrnuje správný výběr jističů do rozvaděče a správné připojení rozvaděče k elektroměrovému rozvaděči a dalším prvkům elektroinstalace v domácnosti. Profesionální přístup k instalaci i kontrole dokumentace výrazně snižuje riziko chyb, které jsou časté zejména při zapojení podružného rozvaděče.
Jak funguje zapojení rozvaděče a podružného rozvaděče v rodinném domě
Bezpečné a legální zapojení rozvaděče s chráničem a hlavním vypínačem vyžaduje znalost pravidel zapojení rozvaděče a schéma zapojení rozvaděče by mělo být součástí dokumentace. Dodržení legislativních norem zaručuje spolehlivost a bezpečnost celé elektroinstalace.
Kde a jak umístit hlavní a podružný rozvaděč?

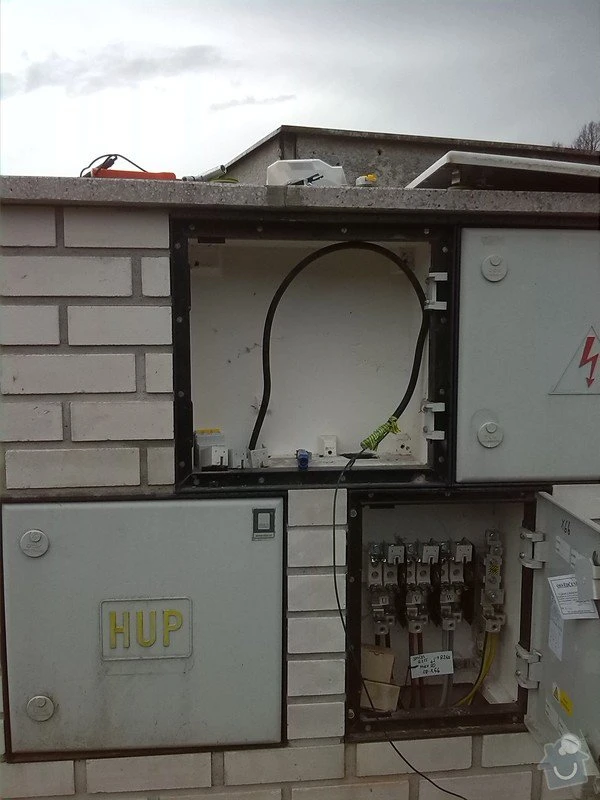

Hlavní rozvaděč v rodinných domech se standardně umisťuje ve vchodové hale, suterénu nebo technické místnosti s dostatečným prostorem a snadným přístupem pro obsluhu i revizi. Elektroměrový rozvaděč musí být umístěn na veřejně přístupném místě, například na hranici pozemku nebo na fasádě domu, aby byl zajištěn bezbariérový přístup pro odečítání spotřeby bez nutnosti vstupu do objektu. Podružný rozvaděč se instaluje uvnitř domu v prostoru s volným přístupem, typicky v technické místnosti, chodbě nebo garáži, přičemž musí být zajištěna přístupnost i za tmy a pro případnou údržbu.
Při umístění rozvaděčů je nutné dodržet požadavky na požární bezpečnost podle ČSN 33 2000-5-51, což zahrnuje instalaci elektroměrových rozváděčů v samostatně požárně oddělených prostorách nebo na chodbách s označením patra a čísla bytu. V rodinných domech a rekreačních objektech se rozvaděče nesmí umisťovat do uzamykatelných prostor, pokud není zajištěn nepřetržitý přístup. Montážní prostor musí umožnit přístup k rozvaděči minimálně 0,6 m před čelem a 0,7 m šířky, aby bylo možné bezpečně provádět revize a případné opravy.
Připojení hlavního rozvaděče a volba jističe musí odpovídat schématu zapojení rozvaděče podle ČSN EN 61439-1 a ČSN EN 61439-3, přičemž hlavní jistič se volí podle celkové předpokládané zátěže, typicky 25-40 A pro rodinné domy. Podružný rozvaděč musí být dimenzován na odpovídající proudové zatížení a vybaven proudovým chráničem s vybavovacím proudem maximálně 30 mA pro ochranu osob. Vodiče propojující hlavní a podružný rozvaděč se dimenzují minimálně na 4×10 mm² v provedení TN-C, přičemž rozdělení vodiče PEN na PE a N se provádí v podružném rozvaděči.
- Hlavní rozvaděč umístit ve vchodové hale, suterénu nebo technické místnosti s přístupností min. 0,6 m před čelem
- Elektroměrový rozvaděč na veřejně přístupném místě, například na hranici pozemku, označený patrem a číslem bytu
- Podružný rozvaděč uvnitř domu s volným přístupem, v technické místnosti nebo chodbě
- Dodržet požární bezpečnost podle ČSN 33 2000-5-51 a označení rozvaděčů
- Hlavní jistič volit podle celkové zátěže, obvykle 25-40 A
- Podružný rozvaděč vybavit proudovým chráničem 30 mA
- Propojení vodiči min. 4×10 mm² TN-C, rozdělení PEN vodiče v podružném rozvaděči
Jak propojit hlavní rozvaděč s podružným rozvaděčem správně
Propojení hlavního a podružného rozvaděče musí respektovat pravidla ČSN a bezpečnostní normy. Vodiče se zapojují ve správném pořadí fází L1, L2, L3 a nulového vodiče N, přičemž musí být zajištěno správné uzemnění a automatické odpojení při poruše pomocí jističů a proudových chráničů. Přechod z TN-C na TN-S se realizuje v podružném rozvaděči, kde se vodič PEN rozdělí na samostatné PE a N vodiče. Montáž a zapojení smí provádět pouze kvalifikovaný elektrikář, který zajistí i revizi elektroinstalace podle platných předpisů.
Tip: Zajistěte, aby bylo možné k rozvaděčům přistupovat bez překážek a aby byla dodržena minimální vzdálenost 0,7 m mezi rozvaděčem a protilehlou stěnou pro bezpečnou manipulaci.
Jak probíhá revize a údržba rozvaděčů
Revize a údržba rozvaděčů jsou nezbytné pro bezpečný a spolehlivý provoz elektroinstalace v domácnosti i v komerčních objektech. Pravidelné kontroly zajistí správnou funkci jističů, proudových chráničů a dalších prvků včetně podružných rozvaděčů, čímž se minimalizuje riziko poruch, přehřátí a požárů.
Frekvence a zákonné požadavky na revize
Revize rozvaděče musí probíhat nejméně jednou za 5 let v souladu s vyhláškou č. 50/1978 Sb. a normou ČSN 33 1600, která stanovuje pravidla pro elektroinstalace. Revizní technik kontroluje funkčnost jističů, proudových chráničů, správné zapojení vodičů dle schématu zapojení rozvaděče a stav svorek včetně podružných rozvaděčů. Nedodržení těchto pravidel může vést k nebezpečným poruchám a ztrátě platnosti pojištění.
Bezpečnostní opatření při údržbě
Před zahájením údržby je povinné odpojit přívod elektrické energie v hlavním rozvaděči a ověřit beznapěťový stav pomocí vhodného zkoušeče. Při práci je nutné používat izolační rukavice s minimální izolační třídou 1000 V a protiskluzovou pracovní obuv. Osoby bez platné elektrotechnické kvalifikace nesmí do rozvaděče zasahovat. Tyto postupy jsou klíčové pro prevenci úrazu elektrickým proudem a zajištění bezpečného prostředí.
Doporučení pro bezpečné revize a údržbu:
- Nechte revize provádět pouze elektrikářem s platnou vyhláškou č. 50/1978 Sb. a oprávněním k revizím
- Kontrolujte funkčnost jističů a proudových chráničů podle schématu zapojení rozvaděče a podružného rozvaděče
- Pravidelně kontrolujte pevnost a čistotu svorek, zejména u podružných rozvaděčů, kde může dojít k uvolnění spojů
- Vyvarujte se častých chyb, jako je nesprávné dimenzování jističe do podružného rozvaděče, které může způsobit přetížení nebo neúčinnou ochranu
- Provádějte údržbu a opravy v souladu s normami ČSN EN 61439-1 a ČSN EN 61439-3, které definují konstrukční a bezpečnostní požadavky na rozvaděče
Pravidelná revize a odborná údržba prodlužují životnost rozvaděčů a zvyšují bezpečnost elektroinstalace ve vaší domácnosti. Dodržování těchto zásad je nezbytné pro ochranu osob i majetku před elektrickými riziky.
Časté dotazy
Jak zapojit podružný rozvaděč?
Podružný rozvaděč se zapojuje za hlavní rozvaděč, kde se vodič PEN rozděluje na ochranný a nulový vodič, přívodní kabel má minimálně průřez 4×10 mm², instalují se jističe a proudové chrániče.
Kolik stojí zapojení rozvaděče?
Cena profesionálního zapojení rozvaděče se pohybuje od 5000 Kč v závislosti na rozsahu instalace a použitých materiálech.
Jaký hlavní vypínač použít do podružného rozvaděče?
Do podružného rozvaděče se doporučuje jistič s hodnotou odpovídající celkovému zatížení, často 16 A nebo 20 A, s proudovým chráničem 30 mA.
Jak zapojit domácí rozvaděč?
Domácí rozvaděč se připojuje na přívod z hlavního rozvaděče, vodiče se zapojují ve správném pořadí fází L1, L2, L3, a instalují se ochranné prvky jako jističe a chrániče.
Jaké jsou technické normy pro zapojení rozvaděčů?
Rozvaděče musí splňovat normy ČSN-EN 61439-1 a ČSN-EN 61439-3, které upravují bezpečnost a konstrukční parametry zařízení.
Jak často se musí provádět revize rozvaděče?
Revize rozvaděče je povinná minimálně jednou za 5 let a musí ji provádět kvalifikovaný elektrikář.
Jaké bezpečnostní opatření platí při údržbě rozvaděče?
Při údržbě je nutné vypnout přívod elektrické energie a používat ochranné pomůcky, aby se minimalizovalo riziko úrazu elektrickým proudem.
Kde umístit hlavní a podružný rozvaděč?
Hlavní rozvaděč se umisťuje ve vchodových halách nebo suterénech, podružný rozvaděč uvnitř objektu s volným přístupem, elektroměrový rozvaděč na veřejně přístupném místě.
Jaký je rozdíl mezi sítí TN-C a TN-S při zapojení rozvaděče?
V TN-C je vodič PEN společný, jeho rozdělení na PE a N probíhá v podružném rozvaděči, v TN-S jsou vodiče PE a N vedeny samostatně již od přívodu.
Co znamená označení CE na rozvaděči?
Značka CE potvrzuje, že rozvaděč splňuje evropské bezpečnostní normy a je schválen pro používání v ČR.
Jaké nástroje a materiály jsou nezbytné pro správné zapojení rozvaděče?
Pro zapojení rozvaděče je nezbytné použít izolační šroubovák, klešťový multimetr a vhodné vodiče s průřezem minimálně 2,5 mm² pro zásuvky a 1,5 mm² pro osvětlení.
Jaké jsou nejčastější chyby při zapojení podružného rozvaděče a jak se jim vyhnout?
Častou chybou je nesprávné propojení nulového vodiče, což lze předejít důkladnou kontrolou zapojení podle schématu a použitím barevného značení vodičů.
