Bezpečné a správné zapojení jističe a přívodu elektřiny je klíčové pro ochranu domácí elektrické instalace i uživatelů. Správné zapojení jističe v rozvaděči vyžaduje přesné schéma a dodržení zásad, které minimalizují riziko poruch a požárů. Následující návod vám pomůže pochopit základní principy a zajistit spolehlivý elektrický rozvod.
💡 Klíčové informace
- Přívodní vodič fáze se připojuje na vstupní svorku jističe, běžně černý, hnědý nebo šedý.
- Jistič musí mít nižší proudovou hodnotu než nadřazený jistič nebo pojistka pro správnou ochranu.
- Cena jističe je přibližně 250 Kč za 1 A u jednofázového a 630 Kč za 1 A u třífázového.
- Doba zřízení nové přípojky bez úprav distribuční sítě trvá 1,5 až 3 měsíce.
- Doporučený jistič pro rodinný dům je 3×25 A, vhodný pro běžné domácí spotřebiče.
Jak zapojit jistič krok za krokem

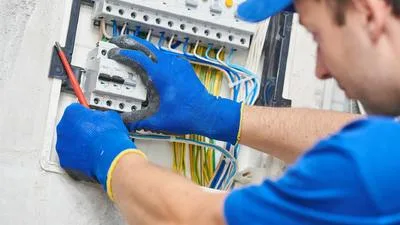

Jak správně zapojit jistič do elektrického rozvaděče vyžaduje přesný postup a dodržení bezpečnostních pravidel. Přívod elektřiny se připojuje na vstupní svorky jističe, přičemž fázový vodič musí být pevně a správně ukotven. Jistič má vždy vstupní a výstupní svorky, které rozdělují elektrický proud do dalších částí domácí elektroinstalace. Zapojení jističe v rozvaděči smí provádět pouze kvalifikovaný elektrikář, který zajistí správné připojení a bezpečnost celé instalace.
- Příprava rozvaděče – zajistěte vypnutí hlavního přívodu elektřiny a ověřte nepřítomnost napětí vhodným testerem.
- Připojení přívodu – připojte fázový vodič na vstupní svorku jističe podle schématu zapojení jističe s přívodem elektřiny.
- Ukotvení vodičů – pevně utáhněte svorky, aby nedocházelo ke špatnému kontaktu nebo jiskření.
- Připojení výstupu – připojte vodiče vedoucí do elektroinstalace na výstupní svorky jističe.
- Kontrola zapojení – zkontrolujte správnost podle návodu na zapojení jističe a přívodu elektřiny v domácnosti.
- Zapnutí a test – po dokončení zapojení zapněte hlavní přívod a otestujte funkčnost jističe v rozvaděči.
Tip: Při zapojení jističe s chráničem věnujte pozornost i správnému připojení ochranného vodiče a kontrolnímu testu.
Jak zapojit třífázový jistič krok za krokem
Postup je obdobný jako u jednofázového jističe, s tím, že každý z tří fázových vodičů se připojuje na samostatnou vstupní svorku jističe. Každou fázi je nutné správně označit a zabezpečit podle platných norem.
Kde a jak připojit přívod do jističe v rozvaděči
Přívodní vodič fáze (barvy černá, hnědá nebo šedá) se připojuje na vstupní svorku jističe, která bývá obvykle umístěna na horním kontaktu. Tento kontakt slouží jako vstupní bod pro elektrický proud do jističe. U většiny jednofázových jističů není kritický směr připojení vodiče, pokud výrobce ve svém návodu nestanoví jinak. Výstupní svorka jističe, zpravidla spodní kontakt, vede do domácího rozvodu.
Při zapojení hlavního přívodu elektřiny do jističe je nezbytné dodržet standardní barevné označení vodičů a správné připojení podle typu jističe:
- Připojte přívodní vodič fáze na horní vstupní svorku jističe
- Ověřte v technické dokumentaci výrobce, zda je nutné dodržet specifický směr připojení vodičů
- U jističů s integrovaným chráničem použijte schéma zapojení uvedené výrobcem
- Výstupní svorka (spodní kontakt) propojuje jistič s rozvodem v objektu
Tip: Při zapojení jističe s chráničem je nutné správně připojit i nulový vodič (modrý) na příslušnou svorku chrániče, aby byla funkce ochrany zajištěna.
Jak funguje přívod elektřiny v jističích a jak ho zapojit
Elektrický proud vstupuje do jističe přes přívodní vodič fáze, který je jištěn proti přetížení a zkratu. Jistič tak zajišťuje ochranu elektrického rozvodu před poškozením a nebezpečnými situacemi. Správné zapojení přívodu elektřiny do jističe musí respektovat:
- Použití vodičů s odpovídajícím průřezem podle jmenovitého proudu jističe (například 2,5 mm² pro 16 A, 4 mm² pro 25 A)
- Připojení fáze na vstupní svorku jističe (horní kontakt)
- Připojení výstupního vodiče na spodní kontakt jističe vedoucí k domácím spotřebičům
- Dodržení barevného značení vodičů (fáze černá, hnědá, šedá; nulový modrý; ochranný žlutozelený)
Takto provedené zapojení minimalizuje riziko chyb, které mohou vést k nesprávné funkci jističe nebo nebezpečí úrazu elektrickým proudem. Dodržování návodu výrobce a platných ČSN je nezbytné pro bezpečný a spolehlivý provoz elektrické instalace.
Bezpečnostní opatření při zapojení jističe a pojistky
Bezpečnostní opatření při zapojení jističe a pojistky jsou nezbytná pro prevenci úrazu elektrickým proudem a poškození elektroinstalace. Zapojení jističe v rozvaděči smí provádět pouze osoba s platnou vyhláškou (§ 50 vyhlášky č. 50/1978 Sb.), tedy kvalifikovaný elektrikář. Před výměnou pojistky nebo připojením přívodu elektřiny je povinné vypnout nadřazený jistič a ověřit nepřítomnost napětí na všech vodičích pomocí vhodného měřicího přístroje s platnou kalibrací.
Svorky připojení musí být utažené momentem odpovídajícím technickým podmínkám výrobce jističe, zpravidla 2 až 3 Nm, a zabezpečené proti nechtěnému dotyku kryty nebo izolačními krytkami podle ČSN EN 61439. Nedostatečné utažení nebo absence izolace vede ke zvýšenému riziku přehřátí kontaktů, vzniku požáru či úrazu elektrickým proudem. Při zapojení jednofázového jističe, jističe s chráničem nebo třífázového jističe je nutné přesně dodržovat schéma zapojení a návod výrobce, například u jističů Eaton nebo jiných značek.
- Vypněte nadřazený jistič před jakoukoliv manipulací s rozvaděčem
- Ověřte nulovou hodnotu napětí na všech pracovních místech měřičem s rozsahy do 400 V AC
- Používejte izolační rukavice a nářadí s izolovanými rukojeťmi certifikovanými dle ČSN EN 60900
- Zajistěte správné utažení svorek momentovým klíčem dle technické dokumentace výrobce
- Kryjte svorky izolačními krytkami, aby nedošlo k nechtěnému dotyku pod napětím
- Práce na hlavním přívodu elektřiny a zapojení jističe svěřte pouze odborníkovi s platnou revizní způsobilostí
Chyby při zapojení jističe a jak se jim vyhnout
Mezi nejčastější chyby patří nevypnutí napájení, špatné utažení svorek, nesprávné připojení přívodního vodiče fáze (hnědý, černý nebo šedý vodič) a nedostatečná izolace kontaktů. Tyto chyby mohou způsobit vznik tepelných ztrát, jiskření, požár nebo vážný úraz elektrickým proudem. Dodržování bezpečnostních pravidel a použití správného nářadí zajistí dlouhodobě spolehlivý a bezpečný provoz domácí elektroinstalace.
Administrativa a cena nové elektrické přípojky
Zřízení nové elektrické přípojky vyžaduje dodržení několika administrativních kroků a finanční plánování, které ovlivní celkový průběh připojení vaší domácnosti k rozvodné síti. Níže najdete podrobnosti o postupu žádosti i cenové orientaci jističů podle jejich typu.
Jak probíhá administrativa při zřízení nové elektrické přípojky?
Zřízení elektrické přípojky bez zásadních úprav trvá obvykle 1,5 až 3 měsíce. Prvním krokem je podání žádosti o připojení u příslušného distributora elektřiny, který spravuje místní rozvodnou síť. Distributor elektřiny posoudí technické možnosti a schválí vaši žádost. Po schválení následuje uzavření smlouvy o připojení a realizace samotného připojení. Pro správné zapojení jističe a přívodu elektřiny v domácnosti je důležité mít kompletní dokumentaci a dodržet všechny požadavky distributora.
Kolik stojí jistič pro novou přípojku a jaká je cena za ampér?
Cena jističe závisí na jeho typu a proudovém zatížení. Jednofázový jistič stojí přibližně 250 Kč za ampér, zatímco u třífázového jističe se cena pohybuje kolem 630 Kč za ampér. Celkový poplatek za novou přípojku zahrnuje cenu jističe i případné další náklady spojené s technickým připojením k rozvodné síti. Přesná cena se liší podle požadavků a distribuční společnosti.
| Typ jističe | Cena za 1 A (Kč) | Doporučené použití |
|---|---|---|
| Jednofázový jistič | 250 | Rodinné domy, menší odběry |
| Třífázový jistič | 630 | Větší odběry, novostavby |
| Cena přípojky | Variabilní | Zahrnuje instalaci a materiál |
Tip: Při návodu na zapojení jističe a přívodu elektřiny v domácnosti dodržujte přesné schéma zapojení, abyste předešli chybám při zapojení jističe a zajistili bezpečný provoz. Podrobnosti o správném postupu najdete v dokumentaci k vašemu jističovému rozvaděči.
Výběr vhodného jističe pro domácí elektroinstalaci
Výběr správného jističe je základem bezpečné a spolehlivé elektroinstalace v domácnosti. Závisí na zatížení, počtu spotřebičů a typu přívodu elektřiny, tedy zda se jedná o jednofázový nebo třífázový jistič.
Jak vybrat správný jistič pro rodinný dům a byt?
Pro rodinný dům se standardně doporučuje třífázový jistič s proudovou hodnotou 3×25 A, který zvládne běžnou zátěž domácnosti včetně větších spotřebičů, jako jsou elektrické kotle či tepelná čerpadla. Naproti tomu v menších bytech postačuje jednofázový jistič s hodnotou 1×25 A, což odpovídá nižšímu zatížení a menšímu počtu spotřebičů. Výběr jističe vždy závisí na plánovaném zatížení elektroinstalace, které se odvíjí od počtu a výkonu spotřebičů, například:
- lednice a pračka – menší proudové zatížení
- elektrická trouba a bojler – vyšší proudové zatížení
- klimatizace či tepelná čerpadla – nutná vyšší jističová kapacita
Při specifikaci a výběru vhodného typu jističe je důležité zohlednit také typ přívodu elektřiny a dodržet platné normy.
Jak správně zapojit jistič?
Při zapojení jističe v rozvaděči se fázový vodič připojuje na vstupní svorku jističe, obvykle na horní kontakt. U většiny moderních jističů směr zapojení není kritický, pokud výrobce nestanoví jinak. Důležité je dodržet bezpečnostní postupy a použít odpovídající nářadí. Při zapojení jističe s chráničem je nutné správně propojit i nulový vodič, aby byl zajištěn funkční ochranný mechanismus.
Tip: Je vhodné konzultovat zapojení jističe a přívodu elektřiny podle norem a doporučení výrobce, případně využít návod na zapojení jističe a přívodu v domácnosti, který obsahuje i schéma zapojení jističe.
Dodržení těchto pravidel minimalizuje riziko chyb při zapojení jističe a zajistí dlouhodobou bezpečnost elektroinstalace.
Zapojení jednofázového a třífázového jističe
Zapojení jističe a přívodu elektřiny v domácnosti se liší podle typu jističe, přičemž hlavní rozdíl spočívá v počtu fázových vodičů. Jednofázový jistič pracuje s jedním fázovým vodičem a je běžný pro většinu domácích obvodů, zatímco třífázový jistič využívá tři fázové vodiče, což vyžaduje pečlivější přístup a správné schéma zapojení v rozvaděči.
Jak postupovat při zapojení jednofázového jističe
Při zapojení jednofázového jističe vždy připojte přívodní fázový vodič do vstupní svorky jističe. Výstupní svorka vede do domovního rozvodu. Nezapomeňte rovněž správně uzemnit nulový vodič v rozvaděči a zkontrolovat, že zapojení jističe s chráničem odpovídá platným normám. Správné zapojení jističe přívod umožní bezpečné odpojení a ochranu elektrické instalace.
Jak zapojit třífázový jistič krok za krokem
Zapojení třífázového jističe vyžaduje postupné připojení všech tří fázových vodičů podle schématu:
- Připravte tři fázové vodiče (L1, L2, L3) a ověřte jejich označení.
- Připojte každý fázový vodič do vstupní svorky odpovídající fáze na jistič.
- Výstupní svorky propojte s domovním třífázovým rozvodem.
- Zkontrolujte, zda je nulový a ochranný vodič správně napojen v rozvaděči.
- Ověřte funkčnost jističe a správnost zapojení podle návodu.
Toto schéma zapojení třífázového jističe zajišťuje rovnoměrné zatížení a bezpečný provoz elektroinstalace.
Chyby při zapojení jističe a jak se jim vyhnout
Nejčastější chyby při zapojení jističe zahrnují nesprávné připojení fázových vodičů, nedostatečné upevnění svorek a opomenutí kontroly polarity. Vyhněte se také záměně nulového a ochranného vodiče, což může vést k nebezpečným situacím. Dodržování správného návodu na zapojení jističe a přívodu elektřiny v domácnosti minimalizuje riziko poruch a zajistí ochranu osob i majetku.
Revizní kontroly a údržba jističů
Revizní kontrola jističů je zákonně vyžadovaná činnost, která potvrzuje správné zapojení jističe přívodu a ověřuje jeho funkčnost podle platných ČSN a vyhlášek. Po instalaci jističe musí oprávněný elektrikář provést revizi, jejímž výsledkem je revizní zpráva obsahující podrobný popis zapojení jističe v rozvaděči, výsledky měření izolačního odporu, správnost zapojení vodičů a hodnocení bezpečnostních parametrů instalace.
Pravidelná údržba jističů výrazně zvyšuje spolehlivost elektrického rozvodu a snižuje riziko elektrického oblouku či požáru. Doporučená frekvence revizních kontrol je minimálně jednou za 5 let, u starších instalací nebo při zjištění závad je vhodné kontroly provádět častěji.
- Kontrolovat pevnost a správnost připojení přívodního vodiče fáze (hnědý, černý nebo šedý) i vodičů na výstupních svorkách jističe
- Ověřit správnou funkci pojistných prvků a provést test funkčnosti proudového chrániče (pokud je jistič s chráničem)
- Prohlédnout vizuální stav jističe, zejména hledat praskliny, známky koroze, přehřívání nebo spálení kontaktů
- Dodržovat výrobní návod a schéma zapojení jističe a přívodu elektřiny v domácnosti, aby se předešlo běžným chybám, jako je nesprávné připojení fáze nebo nulového vodiče
Tip: Revizní kontroly a instalace jističů musí provádět pouze osoba s platnou vyhláškou o odborné způsobilosti. Revizní zpráva je nezbytným dokladem pro kolaudaci a pojištění nemovitosti a potvrzuje bezpečnost vašeho elektrického rozvodu.
Časté dotazy k zapojení jističe a přívodu elektřiny
Otázka: Jak správně zapojit jistič do elektrického rozvaděče?
Připojte fázový vodič (hnědý, černý nebo šedý) na vstupní svorku jističe a výstupní svorku ke spotřebiči. Instalaci musí provést kvalifikovaný elektrikář, aby byla zajištěna bezpečnost a funkčnost.
Otázka: Kde je přívod do jističe v rozvaděči?
Přívodní vodič se připojuje na horní vstupní svorku jističe, pokud výrobce neurčí jinak. Správné upevnění vodičů je klíčové pro bezpečný provoz.
Otázka: Jak zapojit třífázový jistič krok za krokem?
Připojte tři fázové vodiče na odpovídající vstupní svorky jističe, zkontrolujte pevnost spojů a správnost zapojení. Montáž smí provádět pouze odborný elektrikář.
Otázka: Jaká je cena jednofázového jističe na 16 A?
Cena se pohybuje kolem 250 Kč za ampér, tedy přibližně 4 000 Kč za jistič 1×16 A včetně DPH.
Otázka: Jak dlouho trvá zřízení nové elektrické přípojky?
Standardní doba zřízení je 1,5 až 3 měsíce, pokud není třeba úprava distribuční sítě.
Otázka: Kdo může provádět zapojení jističe?
Zapojení jističe musí provést osoba s platnou vyhláškou o odborné způsobilosti – kvalifikovaný elektrikář.
Otázka: Jaké bezpečnostní opatření je nutné při výměně pojistky?
Před výměnou vypněte hlavní jistič, ověřte nepřítomnost napětí a zajistěte svorky proti nechtěnému dotyku.
Otázka: Jaké jsou doporučené hodnoty jističů pro rodinný dům?
Běžně se používá jistič 3×25 A pro hlavní přívod, vhodný pro spotřebiče jako elektrický bojler nebo indukční varná deska.
Otázka: Co obsahuje revizní zpráva po instalaci jističe?
Potvrzuje správnost zapojení, funkčnost jističe a bezpečnost elektroinstalace podle platných norem.
Otázka: Jak často je potřeba kontrolovat jističe?
Revize a údržba by měly probíhat minimálně jednou ročně, aby se předešlo poruchám a bezpečnostním rizikům.
Otázka: Jak připojit hlavní přívod elektřiny do jističe?
Fázový přívod připojte na vstupní svorku jističe, dbejte na správné upevnění a izolaci vodičů.
Otázka: Jaký je správný směr zapojení jističe?
U většiny jističů směr přívodu není zásadní, pokud výrobce neurčil konkrétní orientaci.
Otázka: Jak postupovat při zapojení jednofázového jističe?
Připojte fázový vodič na vstupní svorku, nulový vodič zvlášť a zajistěte správné uzemnění podle schématu zapojení.
Otázka: Jak se zajišťuje ochrana proti nechtěnému dotyku?
Svorky jističe a pojistkových pouzder musí být zakryté a zabezpečené podle ČSN, aby se zabránilo úrazu elektrickým proudem.
Otázka: Jak řešit vypnutí jističe při poruše?
Zjistěte příčinu poruchy, vypněte jistič a případně zavolejte kvalifikovaného elektrikáře k odstranění závady.
Návod na zapojení jističe a přívodu elektřiny v domácnosti
Postup připojení jističe k přívodu elektřiny zahrnuje připojení fázových vodičů na vstupní svorky a kontrolu pevnosti spojů. Při zapojení jističe s chráničem je třeba správně propojit i ochranný vodič. Instalaci smí vykonat pouze odborník, aby byla zaručena bezpečnost a funkčnost celé elektroinstalace.
Tip: Vyvarujte se nejčastějších chyb při zapojení jističe a ujistěte se, že elektroinstalace vždy odpovídá platným normám a předpisům.
