Zapojení vypínačů patří k základním úkonům v domácí elektroinstalaci, které vyžadují přesnost a dodržení bezpečnostních pravidel. Správné schéma zapojení vypínače zajistí nejen funkčnost, ale i ochranu před riziky elektrického nárazu. Seznámíte se s typy vypínačů včetně řazení 6 a podrobným postupem montáže krok za krokem.
📝 Ve zkratce
- Vypínač řazení 1 je jednopólový a ovládá světlo z jednoho místa, ideální pro místnosti s jedním vchodem.
- Schodišťový vypínač řazení 6 umožňuje ovládat světlo ze dvou míst, často se používá na schodištích a chodbách.
- Délka odizolování vodičů pro zapojení je přibližně 12 mm, což zajišťuje správný kontakt.
- K zapojení tlačítek řazení 1/0 stačí dvoužilový kabel s průřezem cca 1 mm², není potřeba třížilový.
- Použití bezšroubových svorek Wago výrazně usnadňuje připojení měděných vodičů bez šroubování.
Jak vybrat správný typ vypínače pro domácí elektroinstalaci
Správný výběr vypínače závisí na počtu míst, ze kterých chcete ovládat světlo, a na konkrétním využití prostoru. Vypínač řazení 1 slouží pro jednoduché ovládání z jednoho místa, zatímco vypínač řazení 6 umožňuje spínání světla ze dvou míst. Pro tři a více ovládacích míst se používá vypínač řazení 7. Tlačítko řazení 1/0 je určeno pro impulzní ovládání, například domovní zvonky nebo ventilátory.
Vypínač řazení 5 a jeho varianta 5B (6+6) fungují jako dvojité vypínače a umožňují samostatné ovládání dvou světelných okruhů. Takové řešení se hodí do místností s více světelnými zdroji, například kuchyně nebo obývací pokoj.
| Typ vypínače | Funkce | Vhodné použití |
|---|---|---|
| Vypínač řazení 1 | Ovládání ze 1 místa | Malé místnosti, koupelna |
| Vypínač řazení 6 | Ovládání ze 2 míst | Chodby, schodiště |
| Vypínač řazení 7 | Ovládání ze 3 a více míst | Velké chodby, schodiště s patry |
| Vypínač řazení 5/5B | Dvojitý vypínač pro 2 okruhy | Kuchyně, obývací pokoje |
| Tlačítko řazení 1/0 | Impulzní ovládání (zvonky, ventilátory) | Domovní zvonky, ventilace |
Jak funguje a jak zapojit schodišťový vypínač
Schodišťový vypínač řazení 6 umožňuje ovládat osvětlení ze dvou míst, například nahoře i dole na schodech. Při zapojení je klíčové správné odizolování vodičů a použití bezšroubových svorek Wago pro bezpečnost elektroinstalace. Časté chyby při zapojení vypínače zahrnují záměnu vodičů nebo nesprávné připojení zemnicího vodiče, což může ohrozit bezpečnost a funkčnost systému.
Postup zapojení jednopólového vypínače (řazení 1)
Při zapojení jednopólového vypínače v domácí elektroinstalaci je klíčové přesné dodržení barevného značení vodičů a správná délka odizolování. Následující postup vám krok za krokem ukáže, jak zapojit základní vypínač řazení 1 v souladu s bezpečnostními pravidly a schématem zapojení vypínače.
Příprava a bezpečnostní opatření
Před zahájením zapojení vypněte hlavní jistič, abyste zajistili bezpečnost elektroinstalace doma. Ověřte napětí pomocí zkoušečky. Připravte si nástroje jako odizolovač pro přesné odstranění izolace, šroubovák a kleště pro manipulaci s vodiči.
Zapojení vodičů
Použijte kabel CYKY-J 3×1,5 mm², jehož vodiče odizolujte na délku 12 mm. Fázový vodič (hnědý nebo černý) připojte na vstup jednopólového vypínače. Výstupní vodič, který vede ke světlu, zapojte na výstup vypínače. Nulový vodič se do vypínače nezapojuje, ale pokračuje přímo ke světelnému zdroji.
Kontrola a dokončení
Po zapojení vodičů pečlivě zkontrolujte správnost připojení a pevnost svorek. Zapněte hlavní jistič a otestujte funkčnost vypínače. Pokud světlo reaguje na spínač bez prodlení, zapojení je správné a bezpečné.
- Vypnutí jističe – zajistěte bezpečnost práce odpojením napájení
- Odizolování vodičů – odstraňte izolaci na 12 mm přesně, aby nedošlo ke zkratům
- Připojení vodičů – připojte fázový vodič na vstup vypínače, výstupní vodič ke světlu
- Kontrola zapojení – ověřte správnost a pevnost spojů
- Zapnutí jističe a test – confirmujte funkčnost vypínače podle schématu zapojení vypínače
Tip: Pro zjednodušení montáže použijte bezšroubové svorky Wago, které zvyšují bezpečnost elektroinstalace a usnadňují výměnu vypínače v panelovém domě krok za krokem.
Jak zapojit schodišťový vypínač (řazení 6) krok za krokem
Schodišťový vypínač řazení 6 umožňuje pohodlné ovládání světla ze dvou míst, například na schodišti nebo v chodbě. Následující návod na zapojení vypínače 6+6 pro začátečníky vám pomůže správně připojit tento typ vypínače v bytě či domě.
Funkce a použití schodišťového vypínače
Schodišťový vypínač řazení 6 slouží k ovládání světelného obvodu ze dvou míst. Tento vypínač se často používá v elektroinstalaci doma pro pohodlí a bezpečnost, zejména na schodištích a v chodbách.
Krok 1: Příprava a bezpečnost
Před zapojením vypněte hlavní jistič, abyste zajistili bezpečnost elektroinstalace. Připravte si potřebné nástroje jako odizolovač, šroubovák a bezšroubové svorky Wago.
Krok 2: Zapojení vodičů
- Připojte fázový vodič k prvnímu schodišťovému vypínači řazení 6.
- Propojte oba vypínače dvěma propojovacími vodiči (cestami).
- Výstupní vodič ze druhého vypínače připojte ke světelnému obvodu.
Krok 3: Kontrola a testování
Zkontrolujte pevnost a správnost všech spojů. Zapněte jistič a ověřte, zda vypínače fungují správně a světlo lze ovládat z obou míst.
Tip: Pro lepší orientaci použijte schéma zapojení vypínače a fotografii skutečného zapojení.
Bezpečnost elektroinstalace vždy dodržujte, zásahy do elektriky smí provádět pouze kvalifikovaná osoba.
Zapojení dvojitých vypínačů a tlačítek (řazení 5, 6+6 a 1/0)
Zapojení dvojitých vypínačů a impulzních tlačítek v domácí elektroinstalaci vyžaduje přesné dodržení schémat a bezpečnostních pravidel. Níže najdete přehled funkcí a postupů pro dvojité vypínače řazení 5 a 6+6, stejně jako pro impulzní tlačítka řazení 1/0, která se často používají u zvonků a ventilátorů.
Jak správně zapojit dvojitý vypínač řazení 5
Dvojitý vypínač řazení 5 umožňuje ovládat dvě nezávislá světla z jednoho místa. Každý spínač má samostatný vstup a výstup, přičemž je potřeba připojit fázi na společný vstup a výstupy vést ke dvěma samostatným svítidlům. Při zapojení vodičů je nutné dbát na správné odizolování a pevné spojení, například pomocí bezšroubových svorek Wago, aby se minimalizovalo riziko zkratu. Bezpečnost elektroinstalace vyžaduje, aby byla celá instalace odpojena od napájení při práci a aby byly vodiče správně označeny. Nesprávné zapojení může způsobit, že jedno světlo nebude fungovat nebo dojde k poruše.
| Prvek | Popis | Doporučení |
|---|---|---|
| Dvojitý vypínač řazení 5 | Ovládá dvě nezávislá světla | Použít kvalitní vodiče 1,5 mm² |
| Vodiče | Fázový vodič a výstupy ke světlu | Odizolovat 10 mm, použít Wago |
| Bezpečnost | Odpojit napájení před instalací | Provést revizi po dokončení |
Zapojení střídavého vypínače 6+6 pro ovládání dvou světel ze dvou míst
Střídavý vypínač 6+6 se používá pro ovládání dvou nezávislých světel ze dvou míst, například v chodbě nebo schodišti. Každé světlo je připojeno ke dvojici přepínačů, které se vzájemně propojují třemi vodiči – jedním fázovým a dvěma přepínacími. Správné schéma zapojení vypínače 6+6 zahrnuje připojení fázového vodiče na vstup prvního přepínače a výstup na svítidlo, přičemž druhý přepínač zajišťuje přepínání mezi cestami. Tento způsob zapojení umožňuje ovládat každé světlo nezávisle ze dvou míst, což zvyšuje komfort a bezpečnost. Při instalaci je nutné dodržet zásady bezpečnosti elektroinstalace doma, včetně přesného označení vodičů a kontroly spojů.
Návod na zapojení vypínače 6+6 pro začátečníky doporučuje být pečlivý při propojení přepínačů a používat schéma, které jasně vyznačuje všechny vodiče.
| Prvek | Popis | Doporučení |
|---|---|---|
| Střídavý vypínač 6+6 | Ovládání dvou světel ze dvou míst | Použít vodiče 1,5 mm² |
| Fázový vodič | Napájení vstupu vypínače | Zajistit pevné spojení |
| Propojovací vodiče | Mezi prvním a druhým vypínačem | Odizolovat správně, označit |
Použití tlačítka řazení 1/0 pro impulzní ovládání zvonků a ventilátorů
Tlačítko řazení 1/0 slouží k impulznímu ovládání zařízení, která nevyžadují trvalý kontakt, jako jsou domovní zvonky nebo ventilátory s časovým doběhem. Na rozdíl od běžných vypínačů tlačítko poskytuje krátký impuls, který spustí funkci zařízení, například aktivaci zvonku nebo zapnutí ventilátoru na nastavenou dobu. Zapojení tlačítka řazení 1/0 vyžaduje připojení na řídicí vstup zařízení, přičemž je třeba dbát na správné odizolování vodičů a pevné svorky. Tím se zabrání nekvalitnímu kontaktu a případným závadám.
| Prvek | Popis | Doporučení |
|---|---|---|
| Tlačítko řazení 1/0 | Impulzní ovládání zvonků a ventilátorů | Používat certifikované tlačítko |
| Vodiče | Připojení k řídicím vstupům zařízení | Odizolovat 8-10 mm, použít Wago |
| Bezpečnost | Kontrola zapojení před zapnutím | Zajistit ochranu proti zkratu |
Bezpečnostní pravidla a doporučené nástroje pro zapojení vypínačů
Prvním a nejdůležitějším krokem při práci na elektroinstalaci doma je vždy bezpečnost. Vypnutí hlavního jističe zamezí riziku úrazu elektrickým proudem a umožní bezpečné zapojení vypínače řazení 6, dvojitého vypínače nebo tlačítka řazení 1/0. Bezpečnost elektroinstalace závisí rovněž na správných nástrojích a precizním provedení odizolování vodičů.

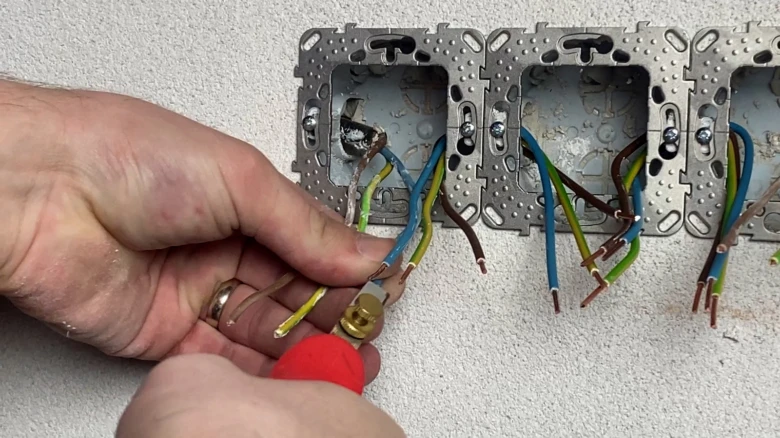

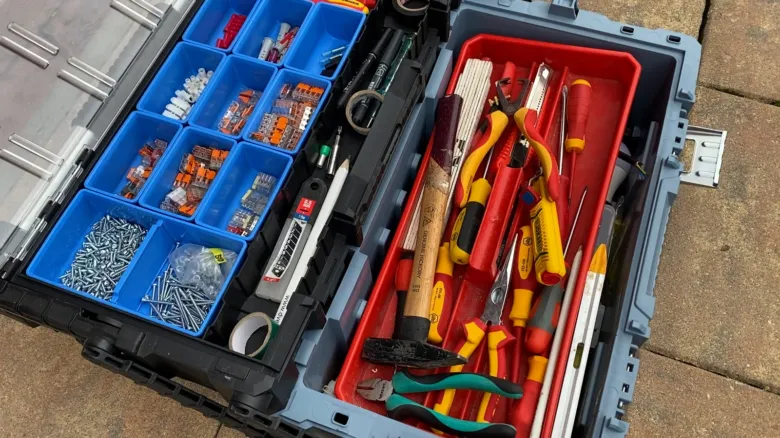

Pro kvalitní práci doporučuji použít štípací kleště a odizolovač, které zajistí přesné a čisté odstranění izolace na délku 12 mm. Tato délka je optimální pro bezpečné připojení vodičů do bezšroubových svorek Wago, které umožňují rychlé a spolehlivé spojení bez nutnosti šroubování. Dodržování těchto pravidel významně snižuje riziko špatného kontaktu a následných poruch.
- Vypněte hlavní jistič před začátkem jakékoli práce
- Používejte kvalitní štípací kleště a odizolovač pro správné odizolování vodičů
- Odizolujte vodiče na 12 mm délky pro optimální spojení
- Využívejte bezšroubové svorky Wago pro rychlé a bezpečné připojení
- Dodržujte platné normy a schéma zapojení vypínače
Tipy pro bezpečné zapojení vypínače doma
Vyvarujte se častých chyb při zapojení vypínače, jako je nedostatečné odizolování vodičů nebo špatné upevnění v svorkách. Při správném postupu podle návodu na zapojení vypínače 6+6 pro začátečníky minimalizujete riziko poruch a zvýšíte bezpečnost celé elektroinstalace.
Časté chyby při zapojení vypínačů a jak se jim vyhnout
Při zapojení vypínačů v domácí elektroinstalaci patří mezi nejčastější chyby nesprávné barevné značení vodičů, což ztěžuje orientaci a zvyšuje riziko závad. Dalším problémem je nedostatečné odizolování vodičů – vodiče by měly být odizolovány na délku 10 až 12 mm, aby zajistily pevné a bezpečné spojení, například ve svorkách Wago. Nesprávné připojení vodičů, například záměna fází a nulového vodiče, může vést k nesprávné funkci vypínače nebo dokonce k elektrickému zkratu. Bezpečnost elektroinstalace vyžaduje také vždy před započetím prací vypnout hlavní jistič a ověřit vypnutý obvod.
- Nesprávné barevné značení vodičů ztěžuje orientaci a může způsobit chybná zapojení
- Odizolování vodičů kratší než 10 mm zhoršuje kontakt a může vést k přehřívání
- Záměna fázového a nulového vodiče způsobuje nesprávnou funkci vypínače řazení 6 nebo dvojitého vypínače
- Nepřepnutí hlavního jističe před prací ohrožuje bezpečnost elektroinstalace doma
Tip: Při zapojení vypínače vždy použijte schéma zapojení vypínače a před konečnou montáží otestujte správnost zapojení. Jak správně připojit schodišťový vypínač vám pomůže předejít běžným chybám a zajistit bezpečný provoz.
Časté dotazy k zapojení vypínačů v domácí elektroinstalaci
Jak zapojit dvě světla na jeden vypínač v domácí elektroinstalaci?
Pro zapojení dvou světel na jeden vypínač použijte fázový vodič přivedený na vstup vypínače a výstupní vodič rozdvojte do obou světel. Dbejte na správné odizolování vodičů na 12 mm a pevné spojení bez zkratů.
Jak zapojit vypínač v domácí elektroinstalaci?
Použijte kabel CYKY-J 3×1,5 mm², připojte fázový vodič na vstup vypínače a výstupní vodič ke světlu, nulový vodič zůstává nezapojený. Vždy vypněte hlavní jistič před prací a použijte bezšroubové svorky Wago pro bezpečné spojení.
Návod na zapojení vypínače v bytě
- Vypněte jistič.
- Odšroubujte starý vypínač.
- Odizolujte vodiče na 12 mm.
- Připojte vodiče podle barev na nový vypínač.
- Pečlivě utáhněte svorky a zkontrolujte zapojení.
- Zapněte jistič a otestujte funkčnost.
Časté chyby při zapojení vypínače a jak se jim vyhnout
Nejčastější chyby jsou nesprávné barevné připojení vodičů, nedostatečné odizolování a zapomenutí vypnutí jističe. Tyto chyby vedou k zkratu nebo nefunkčnosti. Pečlivě dodržujte postup a bezpečnostní opatření.
Otázka: Jak zapojit jednopólový vypínač v domácí elektroinstalaci?
Použijte kabel CYKY-J 3×1,5 mm², odizolujte vodiče na 12 mm, připojte fázový vodič na vstup vypínače a výstupní vodič ke světlu, nulový vodič se nezapojuje.
Otázka: Jak správně připojit schodišťový vypínač (řazení 6)?
K zapojení použijte dva vypínače řazení 6 propojené dvěma vodiči, fázový vodič připojte k prvnímu vypínači, výstup vede ke světlu.
Otázka: Jak vyměnit vypínač v panelovém domě krok za krokem?
Nejdříve vypněte hlavní jistič, odšroubujte starý vypínač, odpojte vodiče, připojte vodiče k novému vypínači podle barev, zkontrolujte zapojení a zapněte jistič.
Otázka: Kdy je vhodné použít křížový vypínač (řazení 7)?
Používá se mezi dvěma vypínači řazení 6 pro ovládání světla ze tří a více míst, například na dlouhých chodbách.
Otázka: Jak zapojit dvojitý vypínač řazení 5?
Dvojitý vypínač ovládá dvě nezávislá světla, každé světlo má vlastní vstup a výstup vodičů, zapojení je podobné jako u jednopólového vypínače, ale dvojnásobné.
Otázka: Co je tlačítko řazení 1/0 a jak se používá?
Impulzní tlačítko s pružinou, vrací páčku do výchozí polohy, používá se pro domovní zvonky a ventilátory s časovým doběhem.
Otázka: Jaké nástroje potřebuji pro bezpečné zapojení vypínače?
Použijte odizolovač, štípací kleště, šroubovák a bezšroubové svorky Wago, vždy vypněte hlavní jistič před prací.
Otázka: Jak dlouho mají být vodiče odizolovány při zapojení vypínače?
Vodiče se odizolují na délku přibližně 12 mm, což zajišťuje správný kontakt a bezpečné připojení.
Otázka: Jak ověřit funkčnost vypínače po zapojení?
Po zapojení zapněte jistič, stiskněte vypínač a zkontrolujte, zda světlo správně reaguje na sepnutí a vypnutí.
Otázka: Jak se vyhnout častým chybám při zapojení vypínače?
Dodržujte správné barevné značení vodičů, odizolování na 12 mm, vypněte jistič a zkontrolujte zapojení před zapnutím.
Otázka: Jak zapojit vypínač se třemi dráty v domácí elektroinstalaci?
Při zapojení vypínače se třemi dráty je důležité správně přiřadit fázi, nulový vodič a ochranný zemnící vodič podle barevného značení, přičemž fáze se připojuje na svorku označenou L, a vodiče ke světlu na ostatní svorky.
Otázka: Jak vybrat správný typ vypínače pro daný prostor?
Pro výběr správného vypínače je třeba zvážit zatížení v ampérech, typ ovládání (jednopólový, schodišťový apod.) a prostředí, kde bude instalován, přičemž standardní vypínače jsou dimenzovány na 10-16 A.
