Správné zapojení elektrické zásuvky je klíčové pro bezpečný provoz domácí elektroinstalace. Základ spočívá v pečlivém připojení fázového a nulového vodiče podle platných norem, které minimalizují riziko úrazu i poruch. Přesný postup zajistí spolehlivost a dlouhou životnost vaší zásuvky.
📌 To nejdůležitější
- Elektrická zásuvka v ČR pracuje na napětí 230 V se třemi vodiči: fázový (hnědý/černý), nulový (modrý) a ochranný (žlutozelený).
- Vodiče se odizolovávají na délku 10-14 mm, přičemž ochranný vodič bývá o 2-3 cm delší než ostatní.
- Před zapojením je nutné vypnout hlavní jistič a ověřit nepřítomnost napětí pomocí zkoušečky.
- Pro připojení vodičů lze použít šroubové nebo bezšroubové svorky, přičemž šrouby je třeba pevně utáhnout.
- Zásuvky v mokrých prostorách se instalují minimálně 20 cm od okraje umyvadla nebo dřezu podle norem.
Jak správně připravit vodiče a nářadí pro zapojení zásuvky
Před zapojením elektrické zásuvky je nezbytné správně připravit vodiče a mít po ruce vhodné nářadí. Odizolování vodičů by mělo mít délku 10-14 mm, aby bylo možné bezpečně a pevně připojit fázový vodič (hnědý nebo černý), nulový vodič (modrý) a ochranný vodič (žlutozelený). Použití správného nářadí, jako je odizolovač, šroubovák a zkoušečka napětí, výrazně zvyšuje bezpečnost elektřiny a usnadňuje práci.
Při přípravě vodičů dodržte tyto zásady:
- Odizolujte vodiče na 10-14 mm, aby svorky zásuvek dobře držely
- Rozlišujte barvy vodičů podle funkce: hnědá/černá pro fázi, modrá pro nulák, žlutozelená pro ochranu
- Používejte kvalitní odizolovač pro přesné odstranění izolace bez poškození vodiče
- Kontrolujte napětí pomocí zkoušečky napětí před započetím práce
- Šroubovák volte podle typu svorek zásuvky, aby nedošlo k poškození
Tipy pro správné zapojení zásuvky v domácnosti
Před zapojením zásuvky 230V vždy ověřte odpojení napájení a správné určení vodičů. Dodržení postupu zapojení zásuvky a zástrčky krok za krokem pomáhá vyhnout se nejčastějším chybám při zapojení zásuvky, například obrácenému zapojení fázového a nulového vodiče. Schéma zapojení zásuvky 220V pro začátečníky doporučuje vždy respektovat barvy a pevnost upevnění vodičů ve svorkách.
Bezpečnostní opatření před zapojením zásuvky
Před zapojením elektrické zásuvky je nezbytné zajistit maximální bezpečnost a eliminovat riziko úrazu elektrickým proudem. Přesné dodržení bezpečnostních opatření a správná příprava práce zajistí bezproblémový a bezpečný průběh montáže.
Jak správně vypnout jistič
Vypněte hlavní jistič, který přeruší přívod elektrické energie do celého obvodu zásuvky. Pokud neznáte přesný jistič ovládající danou zásuvku, vypněte všechny jističe v rozvaděči. Tím zamezíte riziku, že fázový vodič (hnědý nebo černý) zůstane pod napětím během práce. Hlavní jistič musí vždy přerušovat pouze fázový vodič, nulový (modrý) a ochranný vodič (žlutozelený) nesmí být přerušen.
Ověření nepřítomnosti napětí
Použijte digitální zkoušečku napětí s rozsahy pro 230 V, která umožňuje přesné ověření absence napětí na všech třech vodičích – fázovém, nulovém i ochranném. Běžná šroubová zkoušečka není dostačující, protože nezaručuje spolehlivé zjištění napětí na nulovém a ochranném vodiči. Nepřítomnost napětí ověřte vždy před zahájením práce i po vypnutí jističe.
- Používejte izolační rukavice s minimální izolační třídou 1000 V, které chrání před náhodným dotykem vodičů pod napětím.
- Používejte nářadí s izolovanými držadly, které splňuje normu ČSN EN 60900 pro práci pod napětím do 1000 V.
Tip: Při zapojení zásuvky 230 V vždy ověřte nepřítomnost napětí na fázovém, nulovém i ochranném vodiči, protože i nulový vodič může být nebezpečný při poruše instalace.
Krok za krokem: postup zapojení elektrické zásuvky 230 V
Krok za krokem představuje tento návod na zapojení zásuvky přesný postup, jak bezpečně a správně zapojit elektrickou zásuvku 230 V. Dodržení jednotlivých kroků zajistí nejen funkčnost, ale i bezpečnost elektřiny v domácnosti.
Odpojení staré zásuvky a příprava vodičů
Nejprve vypněte jistič odpovídající okruhu zásuvky, abyste zabránili úrazu elektrickým proudem. Poté odšroubujte kryt staré elektrické zásuvky a pečlivě odpojte vodiče. Izolaci vodičů odstraňte na délku 10-14 mm, aby bylo možné je správně připojit ke svorkám nové zásuvky.

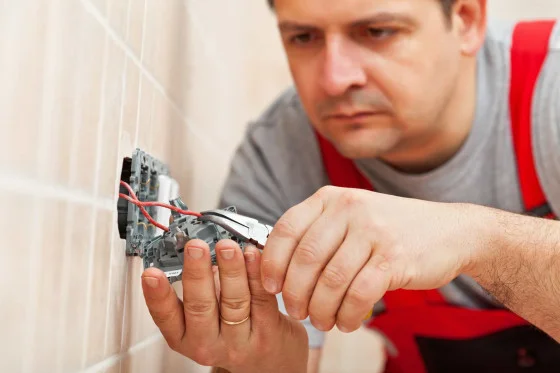

Zapojení vodičů do zásuvky
Připojte fázový vodič na levou svorku zásuvky, nulový vodič na pravou svorku a ochranný vodič na žlutozelený ochranný kolík. Ujistěte se, že jsou vodiče pevně utažené ve svorkách, aby nedocházelo ke zkratům nebo přehřívání. Tento postup zapojení zásuvky a zástrčky krok za krokem patří k základům bezpečné elektroinstalace.
Montáž zásuvky a kontrola
Po zapojení vodičů upevněte zásuvku do montážní krabice pomocí šroubů. Zkontrolujte pevnost uchycení a správnost zapojení. Při montáži dbejte na to, aby nedošlo k mechanickému poškození vodičů a aby byla zásuvka bezpečně usazena v krabici bez vůle.
- Vypnutí jističe – zajistí bezpečnost při práci na elektroinstalaci
- Odstranění krytu staré zásuvky – umožní přístup k vodičům
- Odizolování vodičů na 10-14 mm – připraví vodiče pro připojení
- Připojení fázového vodiče na levou svorku – správné zapojení fáze
- Připojení nulového vodiče na pravou svorku – zajistí správný obvod
- Připojení ochranného vodiče na kolík – zajistí ochranu před úrazem
- Upevnění zásuvky do montážní krabice – stabilní a bezpečná montáž
- Kontrola utažení a funkčnosti – prevence závad a poruch
Tip: Při zapojení zásuvky za sebou do série vždy ověřte, zda je zachována správná polarita vodičů a dostatečná pevnost svorek, aby nedošlo k poruše elektroinstalace.

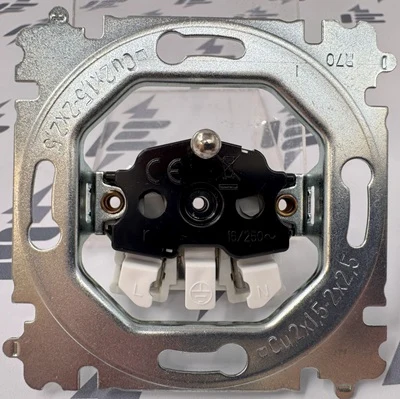

Jak vybrat správný typ zásuvky a svorek pro instalaci
Pro správné zapojení elektrické zásuvky je nezbytné vybrat typ zásuvky a svorek podle charakteru vodičů ve vaší elektroinstalaci. Tento výběr přímo ovlivňuje bezpečnost provozu i dlouhodobou spolehlivost spojení, zejména vzhledem k rozdílům mezi měděnými a hliníkovými vodiči.

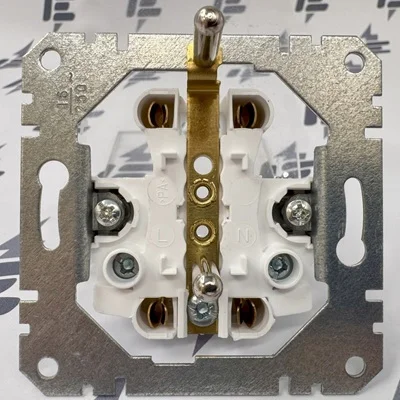

Rozdíly mezi šroubovými a bezšroubovými svorkami
Šroubové svorky poskytují pevné mechanické a elektrické spojení vodičů díky dotažení šroubu, což je nezbytné u hliníkových vodičů, které jsou náchylné k oxidaci a mechanickému uvolnění. Bezšroubové svorky (pružinové nebo páčkové) umožňují rychlou montáž a ergonomii, ale nejsou vhodné pro hliníkové vodiče kvůli riziku uvolnění při teplotních změnách a vibracích. Nevýhodou šroubových svorek je delší doba montáže a nutnost pravidelné kontroly dotažení, zatímco bezšroubové svorky mají omezený počet opakovaných zapojení.
| Typ svorky | Vhodnost pro měď | Vhodnost pro hliník | Výhody | Nevýhody |
|---|---|---|---|---|
| Šroubové svorky | Ano | Ano | Pevné, odolné vůči oxidaci | Delší montáž, nutnost dotažení |
| Bezšroubové svorky | Ano | Ne | Rychlá montáž, jednoduchá | Nevhodné pro hliník, omezené opakování |
Doporučení pro výběr zásuvky podle typu vodičů
Pro zapojení zásuvky s třemi vodiči – fázovým (hnědý nebo černý), nulovým (modrý) a ochranným (žlutozelený) – se doporučují zásuvky s šroubovými svorkami, zejména pokud elektroinstalace obsahuje hliníkové vodiče. U měděných vodičů lze použít i zásuvky s bezšroubovými svorkami, které zrychlují montáž a usnadňují práci. Při zapojení zásuvek se čtyřmi vodiči platí stejná pravidla, přičemž je klíčové zajistit pevné a bezpečné spojení vodičů, aby nedocházelo k riziku přehřívání nebo jiskření.
Tip: Při montáži zásuvek věnujte pozornost délce odizolování vodičů – ideálně 10-14 mm, přičemž ochranný vodič by měl být o 20-30 mm delší než fázový a nulový vodič. Pevné utažení svorek a kontrola vodičů minimalizují riziko uvolnění kontaktů a poruch v elektroinstalaci.
Specifika zapojení zásuvek v mokrých prostorách a starších instalacích
Specifika zapojení zásuvek v mokrých prostorách a starších instalacích vyžadují dodržování přísných norem a správný výběr vodičů. Správné umístění zásuvek a bezpečnost elektřiny jsou klíčové pro funkčnost a ochranu proti úrazu elektrickým proudem.
Normy a vzdálenosti pro zásuvky v mokrých prostorách
Podle ČSN 33 2000-7-701 musí být elektrická zásuvka v mokrých prostorách, jako jsou koupelny a kuchyně, instalována minimálně 20 cm od vnější hrany umyvadla nebo kuchyňského dřezu. Tato vzdálenost snižuje riziko přímého kontaktu vody s elektrickými částmi. Zásuvky v těchto prostorách musí být vybaveny proudovým chráničem s vybavovacím proudem maximálně 30 mA. Zapojení zásuvky zahrnuje tři vodiče: fázový (hnědý nebo černý) připojený na levou svorku, nulový (modrý) na pravou svorku a ochranný vodič (žlutozelený) na ochranný kolík, který je obvykle nejdelší. Ochranný vodič má být odizolován o 2-3 cm delší než ostatní vodiče, aby se zajistilo správné a bezpečné připojení.
Zapojení v kombinovaných a starších instalacích
Starší elektroinstalace často využívají vodič PEN, který kombinuje nulový a ochranný vodič v jednom vodiči v síti TN-C. Moderní normy preferují oddělení těchto vodičů v síti TN-S, což zvyšuje bezpečnost a usnadňuje správné zapojení zásuvek. V takových instalacích je nutné odborné posouzení a případná rekonstrukce vedení. Pro připojení hliníkových vodičů, které se v některých starších instalacích vyskytují, je nutné použít zásuvky se šroubovými svorkami a speciální přípravky proti oxidaci. Kombinace starých a nových rozvodů vyžaduje pečlivou kontrolu polarity a ochrany, aby se předešlo riziku poruch a úrazů elektrickým proudem. Vodiče musí být vždy správně odizolovány na délku 10-14 mm podle typu zásuvky a nesmí být poškozené nebo zlomené.
Tip: Při práci v mokrých prostorách a starších instalacích vždy zajistěte vypnutí hlavního jističe a ověření nepřítomnosti napětí zkoušečkou s odpovídající citlivostí. Zapojení zásuvky smí provádět pouze osoba s platnou elektrotechnickou kvalifikací a po dokončení je nutná revize elektroinstalace.
Kontrola a testování zásuvky po zapojení
Po zapojení elektrické zásuvky je nezbytné provést měření ochrany, polarity a spojitosti vodičů, které zajistí bezpečnost elektřiny a správnou funkci zásuvky. Tento postup zapojení zásuvky a zástrčky krok za krokem pomáhá odhalit případné chyby, například nesprávné připojení fázového, nulového nebo ochranného vodiče.
Doporučené přístroje a postupy měření
Pro měření ochrany a spojitosti vodičů se používají přístroje jako izolační tester (megohmmetr) a multimeter. Izolační tester ověřuje, zda nedochází k úniku proudu mezi vodiči, což je klíčové pro bezpečnost zásuvky. Multimetr slouží k měření polarity a spojitosti vodičů, tedy správného připojení fázového, nulového a ochranného vodiče. Správné měření je základ pro bezpečné zapojení zásuvky na 230V i 400V.
Interpretace výsledků měření
Výsledky měření by měly ukázat nulovou hodnotu odporu mezi ochranným vodičem a zemí a správnou polaritu mezi fázovým a nulovým vodičem. Jakýkoliv odchylka signalizuje chybu v zapojení, která ohrožuje bezpečnost uživatelů a může vést k poruše elektroinstalace.
Údržba a prevence závad elektrických zásuvek
Údržba elektrických zásuvek je klíčová pro bezpečnost elektřiny a dlouhodobou spolehlivost elektroinstalace v domácnosti. Pravidelná kontrola pomáhá včas odhalit závady, které mohou vzniknout například nesprávným zapojením zásuvky nebo opotřebením vodičů.
Pravidelná kontrola a sledování závad
Údržba zásuvky zahrnuje kontrolu pevnosti uchycení a vizuální prohlídku krytu. Sledujte známky závad jako zahřívání, žloutnutí plastu nebo jiskření. Nejčastější chyby při zapojení zásuvky a jak se jim vyhnout spočívají zejména v nesprávném připojení fázového, nulového a ochranného vodiče, což může způsobit přehřívání a bezpečnostní rizika.
Postup při zjištění závady
Při zjištění závady ihned odpojte elektrickou zásuvku od napájení. Nepokoušejte se problém řešit sami, obracejte se na kvalifikovaného elektrikáře. Správný postup zapojení zásuvky a zástrčky krok za krokem vyžaduje odbornou revizi, aby byla zajištěna bezpečnost a funkčnost elektroinstalace.
Časté dotazy o zapojení elektrické zásuvky
Otázka: Jak správně zapojit zásuvku s třemi vodiči?
Fázový vodič (hnědý nebo černý) připojte na levou svorku, nulový vodič (modrý) na pravou svorku a ochranný vodič (žlutozelený) na ochranný kolík zásuvky. Dodržujte bezpečnost elektřiny a používejte vhodné nářadí.
Otázka: Co je potřeba vědět před zapojením zásuvky 230 V?
Před zapojením vždy vypněte hlavní jistič a ověřte nepřítomnost napětí zkoušečkou. Používejte izolační rukavice a nářadí s izolovanou rukojetí pro bezpečnost.
Otázka: Jak odizolovat vodiče pro zapojení zásuvky?
Odizolujte vodiče na délku 10 až 14 mm podle typu zásuvky. Ochranný vodič by měl být o 2 až 3 cm delší než ostatní pro snadnější připojení.
Otázka: Jak zapojit zásuvky za sebou?
Zásuvky propojte sériově podle správného schématu zapojení zásuvky. Každý fázový, nulový i ochranný vodič musí být řádně propojen a pevně upevněn ve svorkách.
Otázka: Jaké nářadí potřebuji pro zapojení zásuvky?
Potřebujete odizolovač, šroubovák s izolovanou rukojetí, zkoušečku napětí, kleště a izolační rukavice pro bezpečnou montáž.
Otázka: Jaké jsou nejčastější chyby při zapojení zásuvky?
Nejčastěji dochází k nesprávnému připojení vodičů, nedostatečnému utažení svorek a použití nevhodných materiálů, což může vést k riziku zkratu nebo požáru.
Otázka: Jak zapojit zásuvku v mokrých prostorách?
Zásuvky instalujte minimálně 20 cm od zdroje vody jako je umyvadlo. Dodržujte platné normy pro elektroinstalaci v mokrých prostorách pro zvýšenou bezpečnost.
Otázka: Jak otestovat zásuvku po zapojení?
Otestujte polaritu, spojitost a ochranu pomocí vhodného měřicího přístroje, aby byla zajištěna správná funkčnost a bezpečnost elektrické zásuvky.
Otázka: Co dělat při zjištění závady na zásuvce?
Okamžitě zásuvku přestaňte používat, pokud je to bezpečné, odpojte spotřebič a obraťte se na kvalifikovaného elektrikáře.
Otázka: Jak zapojit zásuvku na 400 V?
Zapojení zásuvky na 400 V vyžaduje tři fázové vodiče a ochranný vodič podle speciálního schématu. Tuto práci smí provádět pouze odborník s příslušnou kvalifikací.
Otázka: Jak zapojit zásuvku na vlek?
Zásuvka na vlek se připojuje podle specifického schématu, často s napětím 12 V nebo 24 V. Doporučuje se odborná montáž kvůli bezpečnosti.
Otázka: Jak připojit zásuvku s dvěma vodiči?
U zásuvky s dvěma vodiči se připojuje fázový a nulový vodič na příslušné svorky podle barev, bez ochranného vodiče. Použití je omezené a méně bezpečné.
Otázka: Jak správně utáhnout svorky u zásuvky?
Svorky utahujte pevně, ale s rozvahou, aby vodiče byly bezpečně upevněné a izolace nebyla poškozena, což zajistí dlouhodobou spolehlivost.
Otázka: Jaké jsou rozdíly mezi šroubovými a bezšroubovými svorkami?
Šroubové svorky umožňují pevné uchycení pro měděné i hliníkové vodiče a opakované zapojení. Bezšroubové jsou rychlejší, ale nevhodné pro hliník a mají omezenou životnost.
Otázka: Jak bezpečně odstranit starou zásuvku?
Před odstraněním vypněte jistič, ověřte nepřítomnost napětí, odšroubujte zásuvku a vodiče opatrně odpojte bez poškození izolace. Bezpečnost je prioritou.
Praktický návod na zapojení elektrické zásuvky doma
Dodržujte uvedené bezpečnostní zásady a používejte správné nářadí. Připojte vodiče podle správného schématu zapojení zásuvky a vždy zkontrolujte výslednou funkčnost měřením.
