Správné umístění a rozmístění elektrických zásuvek v kuchyni a koupelně ovlivňuje nejen komfort při vaření a hygieně, ale také bezpečnost celé elektroinstalace. Dodržení doporučených výšek a pravidel zabraňuje riziku úrazu a usnadňuje připojení spotřebičů. Podívejme se na klíčové zásady, které byste měli znát před plánováním rozvodů.
🔑 Klíčové body
- Norma ČSN 33 2000-7-701 definuje v koupelně 4 bezpečnostní zóny s různými pravidly pro zásuvky.
- Zásuvky v kuchyni se obvykle instalují 20-30 cm nad pracovní deskou, ve výšce 1150-1250 mm od podlahy.
- Doporučený počet zásuvek v kuchyni je 10 až 15 kusů, s maximálně 10 zásuvkami na jeden obvod.
- V koupelně musí být zásuvky chráněny proudovým chráničem s diferenčním proudem max. 30 mA.
- Zásuvky u pračky se umísťují cca 16 cm nad podlahou, vedle nebo za spotřebičem.
Pravidla a bezpečnostní zóny pro zásuvky v koupelně
Bezpečnostní zóny v koupelně podle normy ČSN 33 2000-7-701 určují přesné podmínky pro rozmístění zásuvek a vypínačů s ohledem na ochranu před úrazem elektrickým proudem. Zásuvky v blízkosti zdrojů vody musí splňovat přísná pravidla týkající se krytí IP a používání bezpečného malého napětí.
Zóna 0: Vana a sprchový kout
Zóna 0 zahrnuje vnitřní prostor vany a sprchového koutu. V této zóně jsou všechny zásuvky i vypínače zakázány, protože bezprostřední kontakt s vodou představuje vysoké riziko úrazu elektrickým proudem.
Zóna 1: Okolí vany a sprchy do 225 cm výšky
Zóna 1 pokrývá prostor do výšky 225 cm nad podlahou kolem vany a sprchy. Zásuvky zde musí mít krytí minimálně IP44 a musí být napájeny bezpečným malým napětím (do 12 V), aby byla zajištěna ochrana před vniknutím vody a sníženo riziko úrazu.
Zóna 2 a 3: Vzdálenost 60 cm a více od zóny 1
Zóna 2 se rozprostírá do 60 cm od hranice zóny 1, zóna 3 pak dále až do 240 cm od zóny 2. V těchto zónách jsou zásuvky povoleny, pokud mají krytí IP44 (zóna 2) nebo alespoň IP20 (zóna 3) a jsou chráněny proudovým chráničem s vybavovacím proudem 30 mA. Toto rozmístění zásuvek zajišťuje bezpečnost elektroinstalace v koupelně i při běžném používání.
- Zásuvky v zóně 1 a 2 musí splňovat požadavky na krytí IP44.
- V zóně 3 lze instalovat zásuvky s krytím IP20 a proudovým chráničem 30 mA.
- Zóna 0 nepovoluje žádné zásuvky ani vypínače.
Tip: Při plánování elektroinstalace v koupelně je nutné respektovat tyto bezpečnostní zóny, aby byla zajištěna ochrana osob a instalace vyhověla platným normám. Správné rozmístění zásuvek v kuchyni i koupelně je klíčové pro bezpečný a pohodlný provoz.
Optimální rozmístění zásuvek v kuchyni podle ergonomie a norem
Správné umístění zásuvek v kuchyni vychází z ergonomie pracovní plochy kuchyňské linky a platných norem ČSN. Dodržení přesné výšky a rozestupů zajistí pohodlné a bezpečné používání elektrospotřebičů.

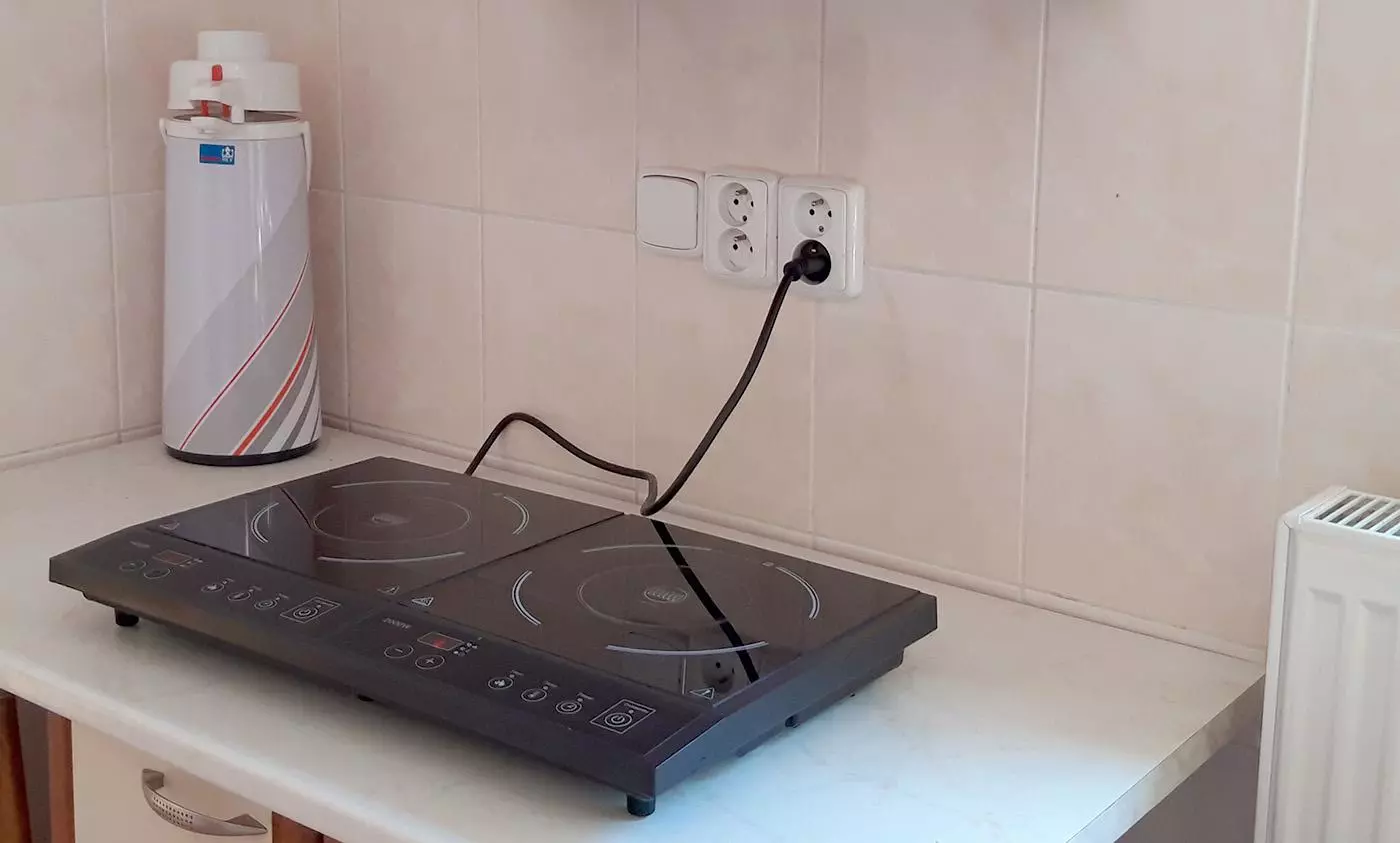

Výška a vzdálenost zásuvek od pracovní desky
Doporučená výška zásuvek nad pracovní deskou kuchyňské linky je 20-30 cm, tedy 1150-1250 mm od podlahy. Tato výška umožňuje snadný přístup bez nutnosti ohýbání a zároveň minimalizuje riziko kontaktu s vodou u dřezu. Zásuvky nesmí být instalovány přímo nad varnou deskou ani nad dřezem; minimální vodorovná vzdálenost od dřezu je 60 cm, aby se zabránilo vlhkostním rizikům podle ČSN 33 2000-5-51.
Rozmístění zásuvek podle zón kuchyňské linky
Kuchyňská linka se rozděluje na tři funkční zóny: přípravnou, varnou a výdejní. Zásuvky je nutné rovnoměrně rozmístit ve všech těchto zónách. Doporučuje se minimálně jedna zásuvka na každý lineární metr kuchyňské linky, což odpovídá potřebám běžné domácnosti. Celkový počet zásuvek v kuchyni by měl být 10 až 15 kusů, aby bylo možné obsloužit všechny spotřebiče bez přetížení elektrického okruhu.
Zásuvky pro hlavní a menší spotřebiče
Hlavní elektrospotřebiče, jako jsou lednice, elektrická trouba, myčka, mikrovlnná trouba, digestoř nebo drtič odpadu, vyžadují samostatné zásuvky umístěné vedle, nad nebo pod spotřebičem, nikoli přímo za ním. Tím se zajistí snadný přístup a bezpečnost. Menší spotřebiče (mixér, rychlovarná konvice, tyčový mixér, elektrický kráječ, rýžovar, fritéza, toastovač) by měly mít vlastní zásuvky nebo být zapojeny na samostatné okruhy, aby bylo možné je používat současně bez rizika přetížení.
- Určete výšku zásuvek – instalujte je 20-30 cm nad pracovní deskou (1150-1250 mm od podlahy).
- Rozdělte kuchyňskou linku na přípravnou, varnou a výdejní zónu.
- Naplánujte počet zásuvek – minimálně 1 zásuvka na každý 1 m délky kuchyňské linky.
- Vyčleňte samostatné okruhy – pro hlavní spotřebiče a menší elektrospotřebiče zvlášť.
- Zvažte použití skrytých zásuvek – například výsuvných sloupků nebo vestavných modulů pro zachování estetického vzhledu kuchyňské linky.
Tip: Plánování elektroinstalace v kuchyni s ohledem na počet zásuvek a jejich správné rozmístění podle ergonomie i norem ČSN výrazně zvyšuje bezpečnost a komfort při každodenním používání. Dodržování těchto pravidel minimalizuje potřebu pozdějších úprav a připojování prodlužovaček.
Doporučený počet a rozmístění zásuvek v kuchyni a koupelně
Doporučený počet zásuvek v kuchyni se pohybuje mezi 10 až 15 kusy, přičemž na jeden obvod by nemělo být zapojeno více než 10 zásuvek. Tento počet umožňuje pohodlné a bezpečné používání více elektrických spotřebičů zároveň. Výška zásuvek nad pracovní deskou v kuchyni by měla být standardně kolem 110 cm, což odpovídá ergonomickému dosahu a zabraňuje kontaktu s vodou.
V koupelně je počet zásuvek omezen přísnými bezpečnostními normami. Zásuvky u pračky se instalují přibližně 16 cm nad podlahou, aby byly snadno přístupné a zároveň chráněné proti vlhkosti. Veškeré zásuvky v koupelně musí splňovat normy pro instalaci zásuvek v koupelně a kuchyni, které zahrnují ochranu proti vodě a proudovému úniku.
| Místnost | Doporučený počet zásuvek | Výška zásuvek nad podlahou/pracovní deskou | Specifika |
|---|---|---|---|
| Kuchyně | 10-15 | cca 110 cm nad pracovní deskou | Skryté zásuvky v kuchyni pro estetiku |
| Koupelna | 1-3 | 16 cm nad podlahou u pračky | Splnění bezpečnostních norem, ochrana proti vlhkosti |
| Kuchyně | Max. 10 na jeden obvod | – | Správné rozmístění zásuvek pro elektroinstalaci v kuchyni |
Typy zásuvek a jejich instalace v kuchyni a koupelně
Pro optimální rozmístění zásuvek v kuchyni a koupelně je potřeba znát základní typy zásuvek, které lze použít na různých místech, zejména na kuchyňských ostrůvcích a barových pultech. Zohledněte nejen design, ale také ergonomii a bezpečnostní normy.

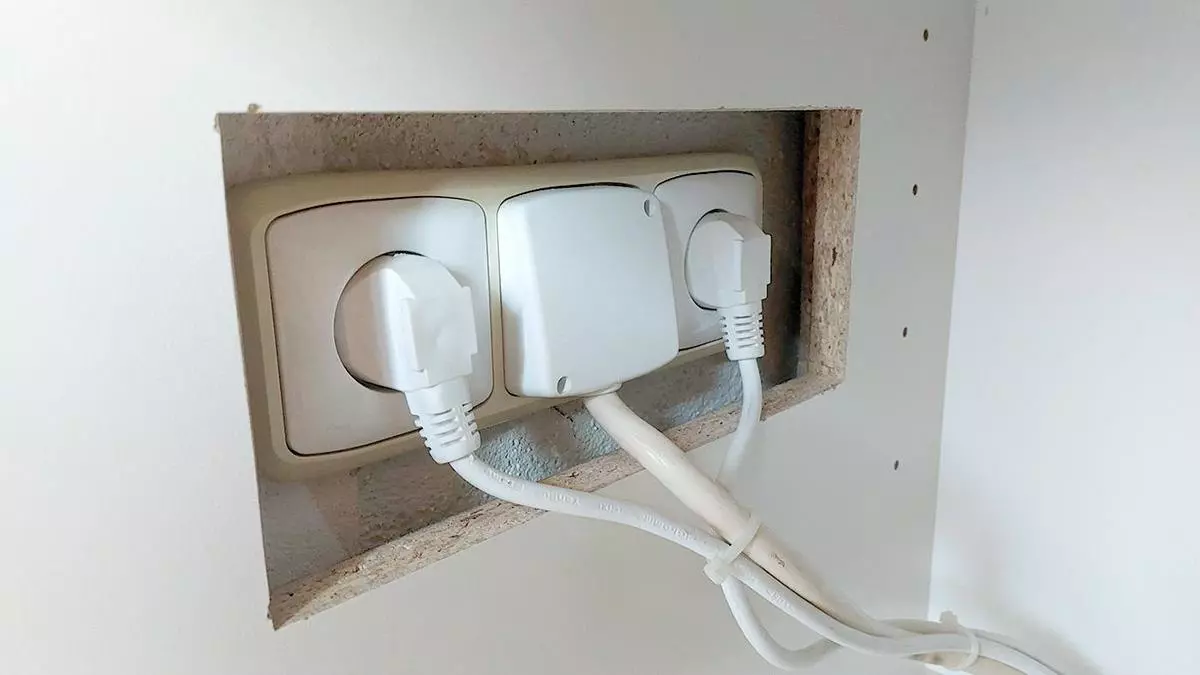

Klasické nástěnné zásuvky
Klasické zásuvky se instalují většinou 20-30 cm nad pracovní deskou v kuchyni. Toto umístění zajišťuje snadný přístup pro běžné spotřebiče. V koupelně je nutné dodržet bezpečnostní zóny, aby zásuvky neohrožovaly uživatele. Správné umístění zásuvek a vypínačů do kuchyně navíc respektuje normy pro instalaci zásuvek v koupelně a kuchyni.

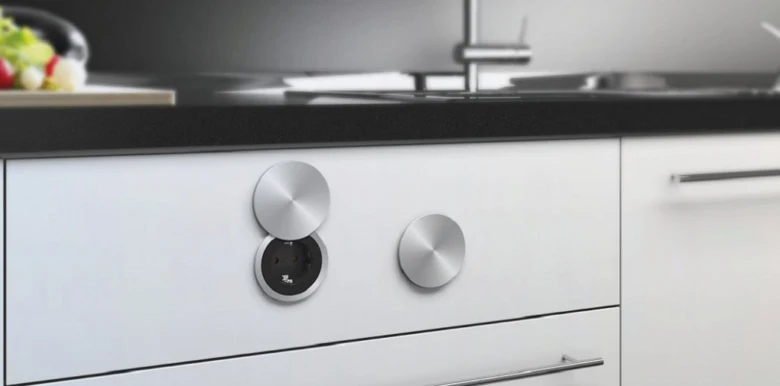

Vestavné zásuvky a výsuvné sloupky
Vestavné zásuvky, jako je například Bachmann Twist, mají hloubku kolem 40 mm, což je ideální pro umístění do kuchyňských ostrůvků nebo barových pultů. Výsuvné sloupky nabízejí více zásuvek v jednom kompaktním prostoru a umožňují skryté zásuvky v kuchyni. Toto řešení zvyšuje estetiku a usnadňuje přístup k elektroinstalaci v kuchyni.
USB nabíječky a moderní funkce zásuvek
Mnoho vestavných zásuvek obsahuje integrované USB nabíječky typu A a C, které umožňují pohodlné nabíjení mobilních zařízení bez potřeby adaptérů. Tento prvek modernizuje elektroinstalaci a přispívá k lepšímu využití prostoru.
Ochrana, bezpečnost a revize elektroinstalace v kuchyni a koupelně
Ochrana a bezpečnost zásuvek v kuchyni a koupelně vyžadují splnění konkrétních technických parametrů a následnou odbornou kontrolu. Správné rozmístění zásuvek v kuchyni a jejich elektroinstalace včetně vypínačů a skrytých zásuvek musí respektovat platné normy a bezpečnostní předpisy.

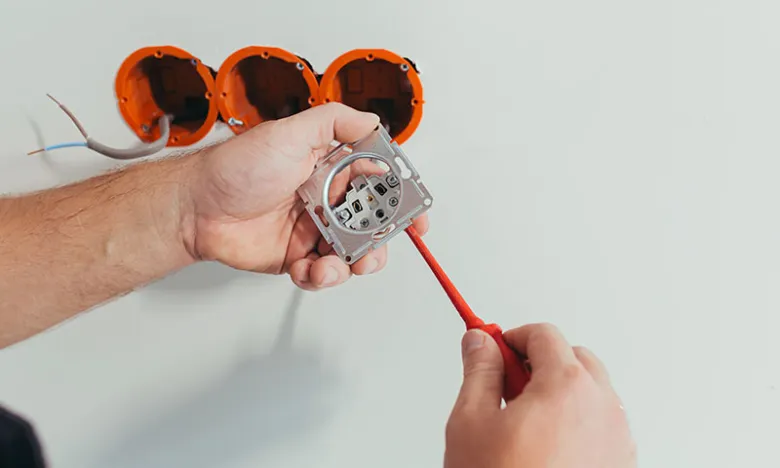

Technické požadavky na kabeláž a jističe
Pro zásuvkové okruhy v kuchyni a koupelně je standardem použití kabelu CYKY 3×2,5 mm², který zajistí dostatečnou průřezovou kapacitu. Tyto obvody musí být chráněny jističem B16A, který zabrání přetížení a zkratu v elektroinstalaci.
Proudový chránič a ochrana proti přepětí
Instalace musí obsahovat proudový chránič s diferenčním proudem max. 30 mA, který chrání proti úrazu elektrickým proudem. Ochrana proti přepětí dále minimalizuje riziko poškození spotřebičů a zkratu v elektroinstalaci.
Odborná revize po instalaci
Po dokončení elektroinstalace zásuvek v kuchyni a koupelně je nutná odborná revize elektroinstalace kvalifikovanou osobou. Tato kontrola ověří správnost provedení, bezpečnost elektroinstalace a soulad s platnými normami.
- Dodržujte normy pro instalaci zásuvek v koupelně a kuchyni
- Plánujte rozmístění zásuvek v kuchyni s ohledem na výšku zásuvek nad pracovní deskou v kuchyni
- Vyhýbejte se chybám při umístění zásuvek v koupelně a zajistěte bezpečnost zásuvek podle platných předpisů
Časté dotazy k umístění a rozmístění elektrických zásuvek v kuchyni a koupelně
Otázka: Jaká je doporučená výška elektrických zásuvek nad pracovní deskou v kuchyni?
Doporučená výška zásuvek nad pracovní deskou je 20-30 cm, což odpovídá 1150-1250 mm od podlahy. Zásuvky nesmí být umístěny přímo nad varnou deskou nebo dřezem kvůli bezpečnosti a ochraně proti vodě.
Otázka: Kolik elektrických zásuvek je vhodné mít v běžné kuchyni?
Optimální počet zásuvek v kuchyni je 10-15 kusů. Na jeden zásuvkový okruh lze připojit maximálně 10 zásuvek podle ČSN, aby nedošlo k přetížení elektroinstalace.
Otázka: Jaké jsou bezpečnostní zóny v koupelně podle normy ČSN?
Norma ČSN 33 2000-7-701 rozděluje koupelnu na čtyři zóny: zóna 0 (vnitřek vany nebo sprchy), zóna 1 (do výšky 225 cm nad zónou 0), zóna 2 (60 cm kolem zóny 1) a zóna 3 (až do 240 cm od zóny 2). Zásuvky smí být umístěny pouze ve zóně 3.
Otázka: Kde je povoleno umístit elektrické zásuvky v koupelně?
Zásuvky lze instalovat pouze ve zóně 3, kde musí být chráněny proudovým chráničem s max. diferenčním proudem 30 mA a mít krytí minimálně IP20.
Otázka: Jaká je minimální výška umístění zásuvky u pračky v koupelně?
Zásuvky u pračky by měly být umístěny cca 16 cm nad podlahou, nejčastěji vedle nebo za pračkou, aby byla zajištěna bezpečnost a snadný přístup.
Otázka: Jaké typy zásuvek jsou vhodné pro kuchyňské ostrůvky?
Pro kuchyňské ostrůvky se doporučují vestavné zásuvky s malou hloubkou, například Bachmann Twist s hloubkou 40 mm, nebo výsuvné sloupky, které šetří místo a jsou snadno přístupné.
Otázka: Co je potřeba dodržet při elektroinstalaci zásuvek v kuchyni?
Je nutné použít kabel CYKY 3×2,5 mm², jistič B16A a proudový chránič s diferenčním proudem max. 30 mA. Po dokončení instalace musí proběhnout odborná revize elektroinstalace.
Otázka: Mohu použít prodlužovačku pro kuchyňské spotřebiče?
Prodlužovačky musí být dimenzovány na 16 A a nesmí se zapojovat do sebe navzájem, aby se zabránilo přetížení a riziku požáru.
Otázka: Jaké jsou výhody vestavných zásuvek s USB porty?
Vestavné zásuvky s USB porty umožňují nabíjení mobilních zařízení přímo bez adaptéru, což zvyšuje komfort a šetří místo na pracovní desce.
Otázka: Kde by neměly být umístěny zásuvky v kuchyni?
Zásuvky by neměly být umístěny přímo nad varnou deskou ani nad dřezem. Minimální vzdálenost od dřezu je 60 cm kvůli ochraně před vlhkostí.
Otázka: Jak rozmístit zásuvky v malé koupelně s omezeným prostorem?
V malé koupelně je vhodné umístit zásuvky pouze v zóně 3, s krytím IP20 a ochranou proudovým chráničem, aby byla zachována bezpečnost a funkčnost.
Otázka: Jaké jsou nejčastější chyby při umístění zásuvek v koupelně?
Časté chyby jsou umístění zásuvek v zakázaných zónách 0 a 1, nedodržení požadovaného krytí a absence proudového chrániče s max. 30 mA.
Otázka: Jak plánovat elektroinstalaci zásuvek v kuchyni?
Plánování zahrnuje rozmístění zásuvek podle funkčních zón kuchyňské linky, zajištění minimálně jedné zásuvky na každý metr délky a samostatné okruhy pro výkonné spotřebiče.
Otázka: Jaké jsou požadavky na ochranu zásuvek v koupelně?
Zásuvky v koupelně musí mít proudový chránič s diferenčním proudem max. 30 mA a krytí odpovídající bezpečnostní zóně, aby byla zajištěna ochrana proti úrazu elektrickým proudem.
Otázka: Jaké jsou typy vestavných zásuvek vhodných pro kuchyň?
Vestavné zásuvky se vyrábějí jako výsuvné, výklopné, sloupkové nebo lištové. Obvykle mají hloubku okolo 40 mm a často obsahují USB porty pro nabíjení.
Otázka: Jak integrovat zásuvky s osvětlením v kuchyni?
Doporučuje se samostatný vypínač pro osvětlení pracovní plochy s možností stmívání LED pásků. Zásuvky by měly být snadno dostupné a nesmí překrývat světelné zdroje.
Otázka: Jaká je doporučená výška zásuvek v obytných místnostech mimo kuchyni?
Výška zásuvek v obytných místnostech je obvykle 15-45 cm nad podlahou, což je nižší než v kuchyni, kde zásuvky bývají výše nad pracovní deskou.
Otázka: Je nutné mít samostatný přívod pro spotřebiče s příkonem nad 2 kW?
Ano, spotřebiče jako lednice, trouba a myčka by měly mít samostatné přívody a zásuvky, aby se předešlo přetížení okruhu a zvýšila bezpečnost.
Otázka: Jaká je správná vzdálenost mezi zásuvkami v kuchyni?
Doporučuje se rozmístění zásuvek tak, aby byla minimálně jedna zásuvka na každý lineární metr kuchyňské linky, což zajistí pohodlný přístup ke spotřebičům.
Otázka: Jaká je role proudového chrániče v ochraně zásuvek?
Proudový chránič s max. diferenčním proudem 30 mA chrání uživatele proti úrazu elektrickým proudem a je povinný při instalaci zásuvek v kuchyni a koupelně.
