Chemická kotva představuje spolehlivé řešení pro bezpečné upevnění ve stavebnictví i průmyslu. Správný výběr a aplikace závisí na technických parametrech, jako je nosnost, doba vytvrzení a správné vrtání otvoru. Návod k použití zajistí pevné a trvanlivé spoje i v náročných podmínkách.
💡 Klíčové informace
- Chemická kotva je dvousložková pryskyřice, která umožňuje pevné kotvení s nosností v řádu stovek kilogramů.
- Kartuše chemické kotvy běžně obsahuje 300 ml směsi, s možností zimních variant pro teploty až -20 °C.
- Průměr vrtaného otvoru je o 2-4 mm větší než průměr kotevního prvku, u dutých materiálů se používá sítko.
- Doba vytvrdnutí chemické kotvy se pohybuje mezi 2 až 30 minutami v závislosti na teplotě a typu směsi.
- Chemické kotvy nevytvářejí rozpěrné tlaky, což umožňuje bezpečné kotvení blízko okrajů a v různých materiálech.
Princip a hlavní použití chemické kotvy
Chemická kotva je dvousložková pryskyřice, která vytváří pevné spojení mezi upevňovaným prvkem a podkladem s nosností v řádu stovek až tisíců kilogramů. Spoj vzniká reakcí pryskyřice a tužidla, které po smíchání vyplní vyvrtaný otvor a pevně zakotví kovový prvek, například závitovou tyč nebo kotevní šroub. Chemická kotva se používá především v betonu, plných i dutých cihlách, přírodním kameni, ytongu a dalších stavebních materiálech, a to jak v interiéru, tak v exteriéru.
Nosnost chemické kotvy závisí na typu pryskyřice, průměru a délce kotevního prvku, přičemž běžné vinylesterové kotvy unesou zatížení od 200 do 1500 kg, zatímco polyesterové varianty mají nižší nosnost a jsou určeny spíše pro suché prostředí s maximální zátěží do 500 kg. Chemická kotva umožňuje bezpečné kotvení těžkých konstrukcí, jako jsou zábradlí, schodiště, markýzy nebo sanita, a také zavěšení předmětů do stropu, kde mechanické kotvení není možné.

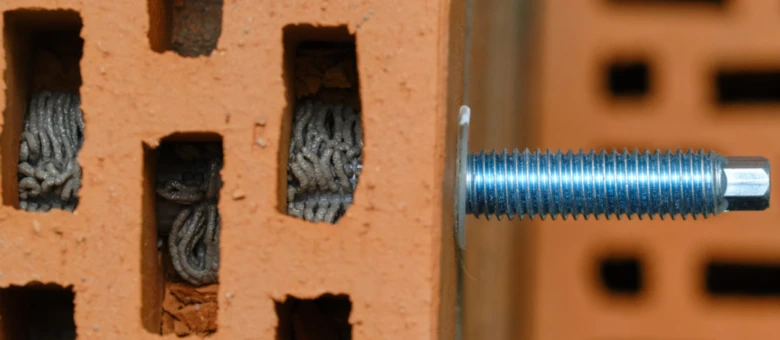

Fungování spočívá v přesném vrtání otvoru o průměru o 2 až 4 mm větším než průměr kotevního prvku, následném důkladném vyčištění otvoru ocelovým kartáčem a vysavačem nebo vzduchovou pumpou. Pro duté materiály je nutné použít plastové nebo kovové sítko (např. plastové sítko 15×85 mm pro M12), které zabraňuje nadměrné spotřebě pryskyřice a zajišťuje pevnost spoje. Chemická směs se do otvoru aplikuje vytlačovací pistolí s míchací špičkou, přičemž první 5-10 cm vytlačené směsi mimo otvor slouží k dokonalému promíchání složek.
Po vyplnění otvoru se upevňovací prvek vkládá otáčivým pohybem a nechá se vytvrdnout. Doba vytvrzení chemické kotvy závisí na typu pryskyřice a teplotě okolí – pohybuje se od 2 minut při vyšších teplotách až do 30 minut, kdy je možné kotvu plně zatížit. Speciální zimní varianty vinylesterových kotev umožňují aplikaci při teplotách až do -20 °C. Po vytvrdnutí vzniká trvalý a odolný spoj, který nelze jednoduše demontovat bez poškození podkladu.
Tipy pro správné použití chemické kotvy
- Vrtat otvor o průměru o 2-4 mm větším než průměr kotevního prvku, například pro M12 vrtat otvor 14-16 mm.
- Důkladně vyčistit otvor ocelovým kartáčem (průměr 12 mm) a vysát prach vzduchovou pumpou.
- Použít plastové nebo kovové sítko u dutých materiálů, aby se zabránilo nadměrné spotřebě pryskyřice.
- Směs aplikovat vytlačovací pistolí s míchací špičkou a vytlačit první 5-10 cm mimo otvor pro správné promíchání.
- Vkládat kotevní prvek otáčivým pohybem ihned po aplikaci pryskyřice.
- Dodržet dobu vytvrzení podle typu kotvy a teploty – od 2 do 30 minut, u zimních variant až při -20 °C.
Chemické kotvy nevyvíjejí rozpěrné tlaky, což umožňuje kotvení blízko okrajů otvorů a rohů bez rizika prasklin. Vyplňují všechny nerovnosti a dutiny, čímž zajišťují vysokou pevnost spoje a odolnost vůči dynamickému zatížení. Jsou vhodné i pro vícevrstvé stěny a silné izolace, protože nejsou omezeny délkou kotevního prvku. Navíc poskytují 100% ochranu proti vlhkosti a chemikáliím, což prodlužuje životnost kotvení.

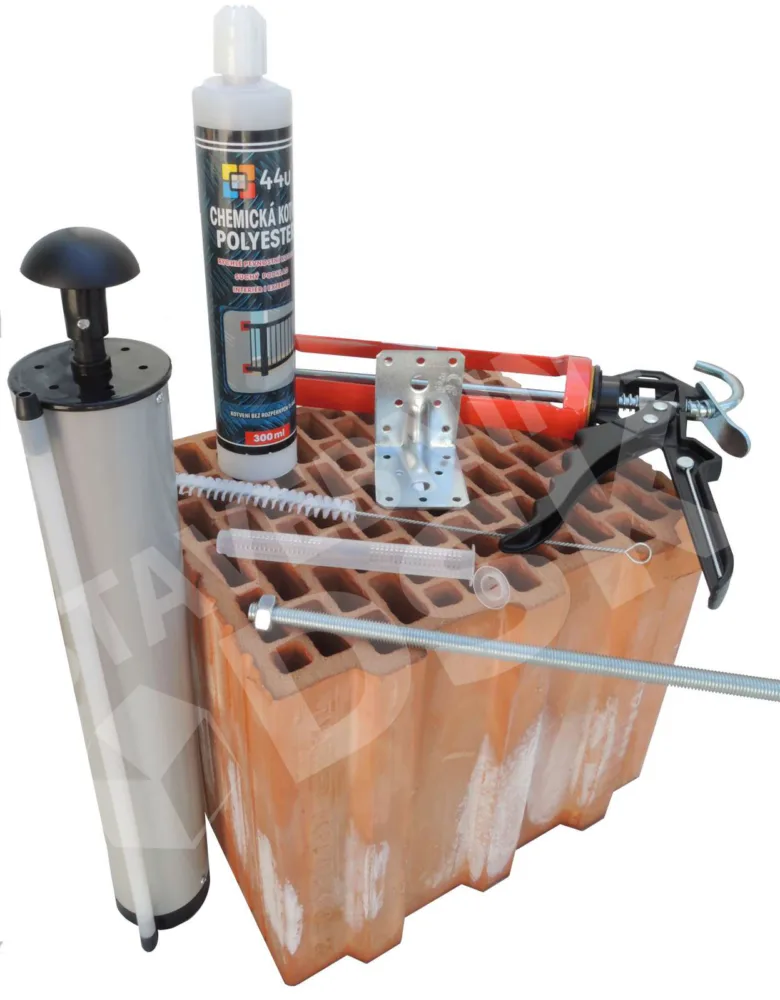

Chemické kotvy jsou dostupné v kartuších o objemu 300 až 400 ml, přičemž pro správnou aplikaci je nezbytná kvalitní vytlačovací pistole. Doporučené příslušenství zahrnuje čistící kartáčky, vzduchové pumpy, sítka a závitové tyče (např. Zn M12x1000 mm). Správná příprava a montáž jsou klíčové pro dosažení maximální nosnosti a trvanlivosti spoje.
Správný postup použití chemické kotvy krok za krokem
Jak správně připravit otvor pro chemickou kotvu?

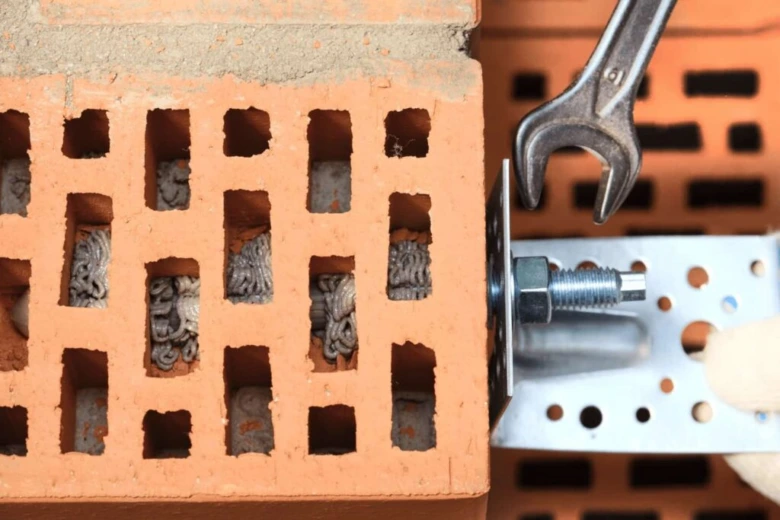

Pro montáž chemické kotvy vyvrtejte otvor o průměru o 2 až 4 mm větším než průměr kotevního prvku, například u závitové tyče M12 vrtáte otvor o průměru 14-16 mm. Tento přesah umožňuje rovnoměrné rozložení dvousložkové pryskyřice a zajišťuje pevný spoj. U dutých materiálů, jako jsou duté cihly nebo lehčené tvárnice, použijte plastové nebo kovové sítko, které zabraňuje průniku malty do dutin a zvyšuje pevnost kotvení. Otvor vyčistěte ocelovým kartáčkem o průměru odpovídajícím vrtanému otvoru (například 12 mm) a následně odsajte prach a nečistoty vysavačem nebo vzduchovou pumpou. Nedostatečné čištění výrazně snižuje nosnost chemické kotvy.
Jak aplikovat chemickou kotvu krok za krokem?
Po vyčištění otvoru aplikujte chemickou kotvu pomocí vytlačovací pistole s míchací špičkou. Směs vytlačujte od zadní části otvoru směrem ven, aby se zabránilo vzduchovým bublinám a zajistilo se úplné vyplnění otvoru. U dutých materiálů vyplňte sítko pryskyřicí od dna až po okraj a sítko uzavřete, aby směs nevytékala. U plných materiálů vyplňte otvor maximálně do poloviny hloubky, aby se pryskyřice správně rozprostřela kolem kotevního prvku. Vložte kotevní prvek otáčivým pohybem, čímž se pryskyřice rovnoměrně rozprostře a vytvoří pevný spoj. Doba vytvrzení chemické kotvy závisí na typu pryskyřice a teplotě prostředí, pohybuje se od 2 minut při teplotách nad 20 °C až do 30 minut při nižších teplotách. Po vytvrzení je spoj připraven k zatížení.
- Vrtání otvoru – zvolte průměr o 2-4 mm větší než kotevní prvek
- Čištění otvoru – použijte ocelový kartáček a odsajte prach vysavačem nebo vzduchovou pumpou
- Nanášení pryskyřice – aplikujte chemickou kotvu vytlačovací pistolí od zadní části otvoru, vyplňte otvor úplně
- Použití sítka – vložte sítko u dutých materiálů a vyplňte ho pryskyřicí až po okraj
- Vložení kotevního prvku – otáčivým pohybem do vyplněného otvoru
- Vytvrzení – nechte chemickou kotvu vytvrdnout 2 až 30 minut podle typu a teploty
Tip: Použití sítka u dutých materiálů výrazně zvyšuje pevnost spoje a snižuje spotřebu chemické kotvy. Dodržujte doporučení výrobce ohledně typu pryskyřice a doby vytvrzení pro konkrétní podmínky.
Technické parametry a typy chemických kotev
Technické parametry a typy chemických kotev představují klíčové faktory pro správnou volbu a montáž kotvy v různých stavebních podmínkách. Výběr správného typu pryskyřice ovlivňuje odolnost kotvy vůči vlhkosti, teplotním výkyvům a mechanickému zatížení.
Jaké jsou hlavní typy chemických kotev a jejich vlastnosti?
Mezi nejčastěji používané chemické kotvy patří vinylesterové, polyesterové a epoxidové kotvy. Vinylesterová kotva bez styrenu umožňuje aplikaci i při nízkých teplotách, konkrétně až do -20 °C, což ji řadí mezi oblíbené zimní varianty. Polyesterová kotva je doporučena především do suchého prostředí, protože její odolnost vůči vlhkosti je omezená. Epoxidové kotvy vynikají v odolnosti vůči chemikáliím a vyšším mechanickým zatížením, často jsou volbou pro náročné průmyslové aplikace. Výběr správného typu pryskyřice je zásadní pro efektivní montáž chemické kotvy, protože ovlivňuje dobu vytvrdnutí i dlouhodobou spolehlivost ukotvení.
Jaké jsou technické parametry chemických kotev?
Doba vytvrdnutí chemické kotvy se pohybuje od 2 do 30 minut v závislosti na typu použité pryskyřice a teplotních podmínkách. Mechanická pevnost těchto kotev dosahuje hodnot v řádu stovek kN, což umožňuje bezpečné kotvení i těžkých konstrukčních prvků. Nosnost chemické kotvy závisí na správném vrtání otvoru chemická kotva a dodržení návodu na montáž chemické kotvy, včetně čištění otvoru před aplikací. Kvalitní chemické kotvy jsou certifikovány podle platných norem ČSN a evropských předpisů, což zaručuje jejich technické parametry a dlouhodobou životnost. Cena chemické kotvy se liší podle typu pryskyřice a balení, přičemž vinylesterové kotvy obvykle představují optimální poměr ceny a výkonu pro běžné použití.
| Typ kotvy | Teplota použití | Doba vytvrdnutí | Mechanická pevnost | Cena (orientačně) | |
|---|---|---|---|---|---|
| Vinylesterová | až -20 °C (zimní varianta) | 5-15 minut | 200-400 kN | 300-600 Kč/kartuše | |
| Polyesterová | suché prostředí | 10-30 minut | 100-250 kN | 200-400 Kč/kartuše | |
| Epoxidová | do +40 °C | 15-30 minut | 300-500 kN | 400-700 Kč/kartuše |
Příprava a čištění otvoru pro chemickou kotvu
Při přípravě otvoru pro chemickou kotvu je zásadní dodržet správný průměr vrtání, který by měl být o 2-4 mm větší než průměr kotevního prvku. Tento parametr zajišťuje optimální usazení chemické kotvy a odpovídající nosnost chemické kotvy v betonu nebo jiném materiálu. U dutých materiálů je nutné použít speciální sítko, které zabrání vypadávání kotvy a zajistí pevné ukotvení.
Čištění otvoru je dalším klíčovým krokem před montáží chemické kotvy. Doporučuje se použít ocelový kartáček o průměru 12 mm, který mechanicky odstraní prach a uvolněné části z povrchu stěn otvoru. Následné vysátí otvoru vysavačem odstraní zbývající nečistoty, které by mohly snížit přilnavost chemické kotvy.
Jak velkou díru vrtat pro chemickou kotvu
- Vrtat otvor s průměrem o 2-4 mm větším než průměr kotevního prvku
- Použít sítko u dutých materiálů ke zvýšení stability kotvení
- Otvor vyčistit ocelovým kartáčkem (12 mm)
- Po kartáčování odstranit prach vysavačem
Tip: Pro lepší kontrolu kvality montáže chemické kotvy doporučuji dokumentovat jednotlivé fáze přípravy otvoru fotografiemi.
Časté chyby při montáži chemické kotvy a jejich prevence
Nejčastější chyby při montáži chemické kotvy výrazně snižují její nosnost a bezpečnost spoje. Nedostatečné čištění otvoru po vrtání vede k přetrvávání prachu a nečistot, které zabraňují správnému přilnutí dvousložkové pryskyřice k podkladu. Nesprávný průměr vrtaného otvoru – například menší než o 2-4 mm větší než průměr kotevního prvku – způsobuje nedostatečnou fixaci a snížení pevnosti spoje. Volba nevhodného typu chemické kotvy vzhledem k materiálu podkladu (např. použití polyesterové kotvy do vlhkého prostředí) nebo zatížení také negativně ovlivňuje výslednou nosnost. Nedodržení doby vytvrzení chemické kotvy, která se pohybuje od 2 do 30 minut v závislosti na teplotě a typu pryskyřice, může vést k nebezpečnému selhání spoje, proto je nutné přesně dodržet intervaly uvedené v technickém listu výrobce.
Jaké jsou chyby při montáži chemické kotvy
Tyto chyby způsobují snížení nosnosti chemické kotvy a mohou vést k deformacím nebo úplnému uvolnění upevnění. Správná montáž chemické kotvy zahrnuje:
- důkladné čištění otvoru o průměru zvětšeném o 2-4 mm oproti průměru kotevního prvku
- použití ocelového kartáče a stlačeného vzduchu pro odstranění prachu a zbytků vrtání
- volbu chemické kotvy vhodné pro daný materiál (vinylesterové pro vlhké prostředí, polyesterové pro suché)
- přesné dodržení doby vytvrzení, která závisí na teplotě a typu kotvy (např. 2 minuty při 20 °C, až 30 minut při nižších teplotách)
- použití plastového nebo kovového sítka u dutých materiálů k zabránění nadměrné spotřebě malty a zajištění pevnosti spoje
Tip: Při montáži chemické kotvy používejte doporučené vrtáky odpovídající průměru kotevního prvku zvětšenému o 2-4 mm a důkladně čistěte otvor pomocí ocelového kartáče a vzduchové pumpy. Dodržujte dobu vytvrzení uvedenou v technickém listu, která je klíčová pro dosažení plné nosnosti spoje. Vyberte chemickou kotvu podle typu podkladu a požadovaného zatížení, abyste předešli selhání spoje.
FAQ – Časté dotazy o chemických kotvách
Otázka: Kolik kg unese chemická kotva?
Nosnost chemické kotvy se pohybuje v řádu stovek kilogramů a závisí na druhu kotvy a typu podkladu. V betonových konstrukcích lze běžně počítat s pevností mezi 500 až 1500 kg na jednu kotvu.
Otázka: Jak dlouho musí chemická kotva schnout?
Doba vytvrzení chemické kotvy se liší podle typu, teploty a vlhkosti prostředí, zpravidla trvá od 2 do 30 minut. Úplné vytvrzení pro maximální pevnost nastává do 24 hodin.
Otázka: Jak velká díra se vrtá pro chemickou kotvu?
Průměr otvoru pro montáž chemické kotvy by měl být o 2 až 4 mm větší než průměr kotvy, aby se zajistila dostatečná adheze a prostor pro chemickou maltu.
Otázka: Jak správně připravit otvor pro chemickou kotvu?
Po vrtání otvoru je nutné jej vyčistit ocelovým kartáčkem a vysát prach pomocí vzduchové pumpy nebo vysavače. Tato příprava výrazně zvyšuje pevnost spoje.
Otázka: Jaký typ chemické kotvy je vhodný do vlhkého prostředí?
Pro vlhké prostředí se doporučují vinylesterové kotvy bez styrenu, které odolávají vlhkosti a jsou vhodné i pro exteriéry. Polyesterové jsou vhodné spíše do suchých interiérů.
Otázka: Jaké jsou chyby při montáži chemické kotvy?
Nejčastější chyby zahrnují špatný průměr vrtaného otvoru, nedostatečné čištění, použití nevhodného typu kotvy a nedodržení doby vytvrzení, což může vést k oslabení spoje.
Otázka: Jak dlouho vydrží chemická kotva?
Chemická kotva poskytuje trvalý a odolný spoj, který vydrží desítky let i v náročných podmínkách, pokud je správně nainstalována.
Otázka: Jak aplikovat chemickou kotvu krok za krokem?
Postup montáže chemické kotvy zahrnuje vrtání otvoru, jeho důkladné čištění, aplikaci chemické malty do otvoru, vložení kotevního prvku otáčivým pohybem a následné čekání na vytvrzení.
Otázka: Je možné použít chemickou kotvu při nízkých teplotách?
Ano, speciální zimní varianty vinylesterových kotev umožňují aplikaci i při teplotách až do -20 °C, což rozšiřuje možnosti použití v chladném období.
Otázka: Jaká je orientační cena chemické kotvy?
Cena chemické kotvy se pohybuje mezi 300 a 900 Kč za kartuši v závislosti na typu a technických parametrech, přičemž složitější a odolnější typy jsou dražší.
