Drenážní systémy představují nezbytnou součást stavební i zahradní praxe pro efektivní odvodnění a ochranu stavebních konstrukcí i rostlin. Správná volba drenážní trubky a použití geotextilie drenáž výrazně prodlužují životnost systému a minimalizují riziko zatopení či přemokření půdy. Perfektní odvodnění zahrady i základů domu zajistí stabilitu a zdravé prostředí pro stavbu i zeleň.
📊 Klíčová fakta
- Drenážní potrubí se ukládá ve spádu 0,5-1 %, ideálně 2-3 %, pro zajištění plynulého odtoku vody.
- Geotextilie s gramáží cca 200 g/m² zabraňuje zanášení drenážních trubek jemnými částicemi půdy.
- Drenážní štěrk frakce 16/32 mm se používá jako lože pod a kolem drenážních trubek.
- Pro zahradní drenáže se obvykle používá kruhová tuhost SN 4, pro zpevněné plochy SN 8.
- Retenční a vsakovací systémy musí mít základovou spáru minimálně 1 m nad maximální hladinou podzemní vody.
Principy fungování drenážních systémů ve stavebnictví a zahradnictví
Drenážní systém reguluje hladinu spodní i srážkové vody tím, že efektivně odvádí přebytečnou vlhkost z půdy a zabraňuje jejímu podmáčení. Tento systém chrání zahradu i stavební konstrukce před vznikem trhlin, vzlínáním vlhkosti a erozi půdy. Pro správnou funkci se používá perforovaná drenážní trubka uložená ve štěrkovém loži frakce 16/32 mm a obalena geotextilií s gramáží okolo 200 g/m², která propouští vodu, ale zadržuje jemné částice půdy. Spád drenáže se doporučuje v rozmezí 0,5 až 3 % pro zajištění plynulého odtoku vody.
Jak drenážní systémy regulují hladinu vody?
Drenážní systémy odvádějí přebytečnou spodní vodu a srážkovou vodu z půdy, čímž zabraňují podmáčení a přemokření terénu. Optimální hladina vody v půdě je klíčová pro stabilitu stavebních konstrukcí a zdravý růst rostlin. Štěrk 16/32 mm kolem drenážní trubky vytváří dostatečný prostor pro průchod vody a minimalizuje riziko zanášení systému sedimenty. Geotextilie drenáž zamezuje pronikání jemných částic do perforované trubky, čímž prodlužuje životnost drenážního systému.
Proč je drenáž důležitá pro životnost staveb a kvalitu půdy?
Drenážní systém zabraňuje podmáčení základů staveb, které by mohlo vést k tvorbě trhlin ve zdech a degradaci stavebních materiálů vlivem vzlínající vlhkosti. Odvodnění půdy omezuje erozní procesy a zlepšuje strukturu půdy, což podporuje zdravý růst zahradních rostlin a stabilitu terénu. Použití geotextilie drenáž snižuje riziko zanášení drenážní trubky jemnými částicemi půdy, čímž udržuje dlouhodobou funkčnost systému. Optimální hloubka uložení drenážní trubky je obvykle 0,5 až 1 metr pod povrchem, přičemž je nutné respektovat hladinu spodní vody a zajistit správný spád pro odtok.
Materiály a typy drenážních systémů: výběr podle účelu
Drenážní systémy pro stavební i zahradní účely využívají různé materiály, které ovlivňují jejich funkčnost a životnost. Základní stavební prvek představuje drenážní trubka, dostupná v několika typech. Ohebné drenáže se snadno přizpůsobí terénu, což je výhodné zejména v zahradách s nerovným povrchem. Tuhé drenáže mají vyšší pevnost a stabilitu, proto se používají u staveb s vyšší zátěží nebo tam, kde je požadována dlouhodobá odolnost. Vysokopevnostní drenáže disponují kruhovou tuhostí odpovídající normám, což zajišťuje odolnost vůči zemnímu tlaku i při dlouhodobém zatížení.
Geotextilie drenáž se používá jako filtrační vrstva, která zabraňuje zanášení drenážních trubek jemným materiálem z okolí. Spolu se štěrkem frakce 16/32 mm tvoří stabilní ložisko, které zajišťuje správný spád drenáže a efektivní odvodnění zahrady i stavebních objektů.
Jaké jsou nejlepší materiály pro drenážní systémy pro zahradu
| Materiál | Vlastnosti | Doporučené použití |
|---|---|---|
| Ohebné drenážní trubky | Flexibilní, snadná instalace | Nerovný terén, zahradní odvodnění |
| Tuhé drenážní trubky | Vyšší mechanická pevnost | Stavební drenáže pod zátěží |
| Vysokopevnostní trubky | Vysoká kruhová tuhost, odolnost tlaku | Náročné stavby, dlouhodobé systémy |
| Geotextilie drenáž | Filtrační vrstva proti zanášení | Všechny drenážní systémy |
| Štěrk 16/32 mm | Stabilní ložisko trubek, správný spád | Podklad pro drenážní trubky |
Návrh a instalace drenážního systému: krok za krokem
Návrh a instalace drenážního systému vyžaduje přesné dodržení správného spádu a použití vhodných materiálů, aby bylo zajištěno efektivní odvodnění zahrady i stavebních objektů. Následující návod krok za krokem objasňuje, jak postupovat při instalaci drenáže kolem domu.
Optimální spád a hloubka pokládky drenáže
Drenážní potrubí se ukládá ve spádu minimálně 0,5 %, ideálně 2-3 %, což zajišťuje plynulý odtok vody a předchází usazování sedimentů uvnitř trubek. Hloubka výkopu pro drenážní systém závisí na terénu, ale obvykle se pokládá do hloubky 50-80 cm, což odpovídá standardům pro odvodnění zahrady i stavební drenáže.
Použití geotextilie a štěrku v drenáži
Geotextilie drenážní funkce plní tím, že obaluje perforovanou drenážní trubku a zabraňuje zanášení jemnými částicemi ze zeminy. Doporučená gramáž geotextilie je kolem 200 g/m². Štěrk 16/32 mm slouží jako štěrkové lože, které umožňuje volný průtok vody kolem trubky a zvyšuje její životnost.
Umístění revizních šachet a kontrola drenážního systému
Revizní šachty se instalují v rozích, na změnách směru a v důležitých uzlech drenážního systému, aby bylo možné snadno provádět údržbu a kontrolu průchodnosti potrubí. Tyto šachty také umožňují rychlou lokalizaci případných závad a usnadňují čištění perforované drenáže.

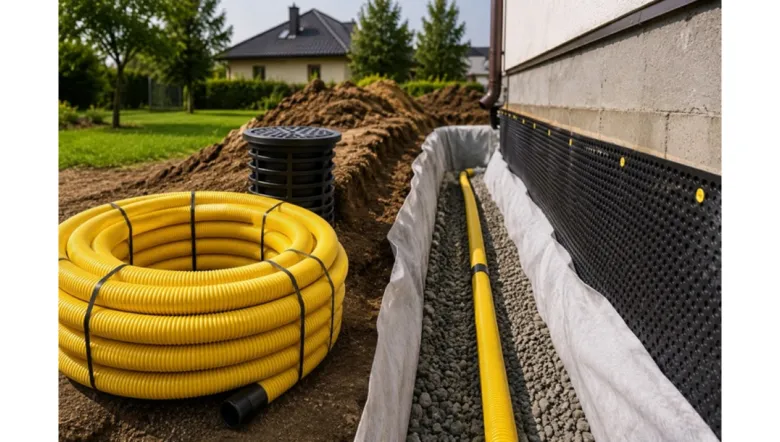

- Výkop – vyhloubit rýhu do hloubky 50-80 cm se spádem 0,5-3 %
- Vyložení výkopu geotextilií – rozložit geotextilii tak, aby obalila drenážní trubku
- Uložení štěrkového lože – nasypat štěrk 16/32 mm pod trubku a kolem ní
- Pokládka drenážní trubky – umístit perforovanou drenážní trubku do štěrkového lože
- Zajištění geotextilií – přehnout geotextilii přes štěrk a trubku, zabránit zanášení
- Instalace revizních šachet – umístit v rozích a na změnách směru systému pro kontrolu
- Zasypání výkopu – zasypat štěrkem a poté zemní směsí, dodržet spád drenáže pro odtok vody
Tip: Pro správné odvodnění zahrady je nezbytné udržet spád drenáže v celém systému a pravidelně kontrolovat průchodnost revizních šachet.
Parametry a normy pro drenážní systémy ve stavebnictví a zahradnictví
Normy ČSN 75 9010 a TNV 75 9011 jsou klíčové pro správné navržení a realizaci drenážních systémů ve stavebnictví i zahradnictví. ČSN 75 9010 stanovuje požadavky na vsakovací zařízení, které jsou důležité pro efektivní odvodnění zahrady a minimalizaci rizika přemokření pozemku. Důraz klade také na správný spád drenáže, který by měl dosahovat 0,5 až 1 %, aby voda mohla plynule odtékat bez rizika zpětného nasycení.
TNV 75 9011 upravuje mimo jiné minimální vzdálenost základové spáry od maximální hladiny podzemní vody na 1 metr, což je zásadní pro bezpečnost a trvanlivost stavebních konstrukcí. Retenční nádrže musí mít dostatečný objem k zachycení přebytečné vody a systém musí obsahovat prvky ochrany proti přeplnění.
Jaké jsou typy stavební drenáže
Pro zahradní i stavební účely se využívají perforované drenážní trubky obklopené štěrkem 16/32 mm a geotextilií drenáž, která zabraňuje zanášení systému. Správný výběr materiálů a dodržení norem je základem funkčního a bezpečného odvodnění zahrady i stavby.
Tip: Při plánování drenáže vždy konzultujte projekt s odborníkem, aby byl systém plně v souladu s ČSN 75 9010 a TNV 75 9011, což minimalizuje riziko poruch a poškození konstrukce.
Kam odvést vodu z drenážního systému: možnosti a řešení
Kam by měla být vedena voda z drenážního systému: možnosti a řešení
Voda zachycená drenážní trubkou musí být odvedena tak, aby nedocházelo k narušení základové spáry, která by měla být minimálně 1 m nad hladinou podzemní vody. Pro správné odvodnění zahrady a stavebních objektů se nejčastěji využívá napojení drenáže na kanalizaci nebo vsak. Kanalizace umožňuje rychlý odvod vody z pozemku, avšak vyžaduje napojení na veřejnou síť a často povolení od správce.
Vsak slouží k přirozenému vsakování vody do podloží a je vhodný pro pozemky s dostatečně propustnou půdou. Další možností je použití retenční nádrže, která akumuluje dešťovou vodu a umožňuje její postupné uvolňování, čímž snižuje zátěž kanalizace a riziko lokálních záplav.
Dešťová zahrada je ekologické řešení, kde voda z perforované drenáže protéká přes štěrk 16/32 mm a geotextilii drenáž, čímž se podporuje vsak i biologická filtrace. Spád drenáže musí být správně navržen, aby zajistil plynulý a bezpečný odtok vody.
- Napojení drenážního systému na kanalizaci vyžaduje odborné provedení a revizi
- Vsak je vhodný jen na propustné půdy s dostatečným sklonem
- Retenční nádrž slouží k akumulaci a řízenému odvodu vody
- Dešťová zahrada kombinuje vsakování s ekologickou úpravou vody
Jak odvést přebytečnou vodu z drenáže do kanalizace nebo vsaku
Správná volba způsobu odvodu vody závisí na místních podmínkách a účelu drenážního systému. Časté chyby při stavbě drenáže zahrnují nedostatečný spád drenáže a nevhodný výběr místa pro vsak či napojení na kanalizaci, což může vést k tvorbě vlhkostních zón a poškození základů.
Drenážní prvky pro zahrady a zpevněné plochy
Drenážní systémy pro zahrady a zpevněné plochy zahrnují různé prvky přizpůsobené specifickým podmínkám a účelům. Odvodňovací žlaby s pozinkovanou mříží slouží k liniovému zachycení povrchové vody, čímž zabraňují jejímu hromadění na chodnících nebo terasách. Pro efektivní vsakovací systém se využívají drenážní tunely, například GRAF 300 l, které pojmou větší objem vody a pomáhají s řízeným odvodněním zahrady.
Drenážní trubky a drenážní hadice jsou klíčové pro podzemní odvodnění, přičemž perforovaná drenážní trubka umožňuje průnik vody do štěrkového lože 16/32 mm. Pro správnou funkci je nutné zajistit spád drenáže minimálně 1 %, aby voda mohla volně odtékat. Při výběru vhodné drenážní trubky pro zahradu doporučuji zohlednit materiál, průměr a perforaci dle typu půdy a plánovaného zatížení. Použití drenážní geotextilie výrazně prodlužuje životnost systému tím, že zabraňuje zanášení štěrku a trubek.
| Drenážní prvek | Použití | Výhody |
|---|---|---|
| Odvodňovací žlab | Zachycení povrchové vody na zpevněných plochách | Snadná instalace, odolnost díky pozinkované mříži |
| Drenážní tunel | Vsakovací systém pro větší objem vody | Vysoká kapacita, efektivní retence vody |
| Drenážní trubka | Podzemní odvodnění s perforací | Rovnoměrné rozložení vody, kompatibilita s geotextilií |
Údržba drenážních systémů a časté chyby při instalaci
Pravidelná údržba drenážních systémů je klíčová pro jejich dlouhodobou funkčnost. Kontrola revizní šachty a lapače nečistot by měla probíhat minimálně jednou ročně a vždy po silných deštích, aby se předešlo zanášení perforované drenáže a poruchám odvodnění zahrady.
Časté chyby při stavbě drenáže a jak se jim vyhnout
Nejčastější chyby při instalaci drenáže zahrnují nesprávný spád drenáže, který snižuje odtok vody, nevhodný zásyp kolem drenážní trubky, například bez použití štěrku 16/32 mm, a chybějící geotextilie drenáž, která zabraňuje prorůstání půdy a zanášení systému. Správné uložení drenážního systému je obvykle do hloubky 60-80 cm, kde je zajištěná optimální funkce.
- Kontrolujte revizní šachtu a lapač nečistot pravidelně
- Dodržujte správný spád drenáže minimálně 1-2 %
- Používejte kvalitní štěrk 16/32 mm jako zásyp
- Instalujte geotextilii drenáž pro zvýšení životnosti systému
Tip: Bez pravidelné údržby a správné instalace může dojít k zanášení drenážní trubky a následnému poškození celého systému.
Specifika drenážních systémů pro různé typy půd a klimatické podmínky
Správný návrh drenážního systému závisí na typu půdy a klimatických podmínkách. Přizpůsobení volby materiálů a konstrukčních postupů zajišťuje efektivní odvodnění zahrady i stavebních objektů.
Drenáž v jílovitých půdách
Jílovitá půda má nízkou propustnost, proto je nutné použít štěrkové lože s větší frakcí, ideálně štěrk 16/32 mm, které umožní lepší průtok vody. Spád drenáže by měl být dostatečný, minimálně 1-2 % pro efektivní odtok vody.
Drenáž na svazích a svahových pozemcích
Na svazích se uplatňuje částečně perforovaná drenáž, která odvádí vodu pouze z jedné strany drenážní trubky. Tento způsob zabraňuje nadměrnému nasycení svahové půdy a minimalizuje riziko sesuvů.
Drenáž v oblastech s vysokou hladinou spodní vody
V lokalitách s vysokou hladinou spodní vody je nezbytné, aby základová spára byla minimálně 1 m nad hladinou vody. Takové řešení zabraňuje podmáčení stavby a zajišťuje dlouhodobou stabilitu.
Tip: Použití geotextilie drenáž prodlužuje životnost systému tím, že zabraňuje zanášení štěrkového lože a perforované drenážní trubky jemnými částicemi půdy.
Ekologické využití a moderní technologie v drenážních systémech
Drenážní systém umožňuje efektivní akumulaci dešťové vody, která se následně využívá pro zavlažování zahrady i stavebních ploch. Retenční nádrž slouží jako zásobník, kde se shromážděná dešťová voda uchovává a postupně uvolňuje dle potřeby. Moderní drenážní systémy často doplňuje automatizace, která s pomocí senzorů a monitoringu drenáže sleduje průtok i stav perforované drenážní trubky či drenážní hadice ve stavebních systémech. Tento monitoring zlepšuje efektivitu údržby a pomáhá předcházet častým chybám při stavbě drenáže, jako je nesprávný spád drenáže nebo nedostatečné použití geotextilie drenáž.
Jak drenážní geotextilie zlepšuje životnost drenážních systémů
- zabraňuje zanášení drenážního štěrku 16/32 mm a perforovaných trubek
- zajišťuje správnou filtraci vody kolem systému
- prodlužuje funkční životnost odvodnění zahrady a staveb
Drenážní systémy tak představují udržitelné řešení, které kombinuje ekologické využití vody s inovativními technologiemi pro dlouhodobou spolehlivost.
Ekonomické aspekty a případové studie drenážních systémů
Náklady na drenážní systém významně ovlivňuje typ drenážní trubky, rozsah prací a konkrétní podmínky terénu. Použití kvalitních materiálů, jako je perforovaná drenáž s geotextilií drenáž, zvyšuje životnost systému a snižuje riziko zanesení štěrkem 16/32 mm nebo okolní půdou. Realizace drenáže s pečlivým dodržením spádu drenáže zajišťuje efektivní odvodnění zahrady i stavebních objektů, což se projeví v dlouhodobých úsporách na opravách a údržbě. Ekonomická analýza ukazuje, že investice do správného návrhu a materiálů se vrací v podobě prevence škod a zvýšené hodnoty nemovitosti.
Časté chyby při stavbě drenáže a jak se jim vyhnout
Mezi nejčastější chyby patří nedostatečný spád drenáže, nevhodný výběr drenážní trubky nebo absence geotextilie, což vede k zanášení systému a snížení jeho funkčnosti.
Tip: Investujte do kvalitní drenážní geotextilie a správného spádu drenáže, abyste maximalizovali životnost celého systému a minimalizovali budoucí náklady na opravy.
Časté dotazy
Jak hluboko se obvykle pokládá drenážní systém?
Drenážní potrubí se obvykle ukládá do hloubky odpovídající typu půdy a účelu, často mezi 50 a 100 cm, s minimálním spádem 0,5 % pro správný odtok.
Jaké jsou hlavní druhy drenážních systémů?
Existují ohebné, tuhé a vysokopevnostní drenáže, přičemž ohebné jsou vhodné pro zahrady, tuhé pro hluboké základy a vysokopevnostní pro zatížené plochy.
Kdy je potřeba realizovat zahradní drenáž?
Zahradní drenáž je vhodná při častém podmáčení půdy, stagnaci vody a ochraně rostlin, zejména v jílovitých a těžkých půdách.
Jak správně propojit drenážní trubky v zahradním systému?
Drenážní trubky se spojují pomocí spojek a vždy se obalují geotextilií a štěrkem, aby se zabránilo zanášení a zachovala průchodnost.
Kam by měla být vedena voda z drenážního systému?
Voda z drenáže se odvádí do kanalizace, vsaku, retenční nádrže nebo dešťových zahrad, přičemž základová spára vsakovacího zařízení musí být minimálně 1 m nad maximální hladinou spodní vody.
Jaké jsou časté chyby při stavbě drenáže?
Mezi časté chyby patří nesprávný spád potrubí, použití nevhodného zásypu, chybějící geotextilie a nedostatečné odvedení vody.
Jaké materiály jsou nejlepší pro drenážní systémy na zahradě?
Pro zahrady se doporučují ohebné perforované trubky, geotextilie gramáže cca 200 g/m² a štěrk frakce 16/32 mm jako zásyp.
Jak často je potřeba kontrolovat drenážní systém?
Drenážní systém by měl být kontrolován minimálně jednou ročně a po silných deštích, zejména revizní šachty a lapače nečistot.
Jaké jsou ekologické možnosti využití vody z drenážních systémů?
Dešťová voda z drenáže může být akumulována v retenčních nádržích a využita pro zavlažování, což šetří pitnou vodu a podporuje udržitelnost.
Jak technologie pomáhají monitorovat drenážní systémy?
Moderní senzory a automatizované systémy umožňují sledovat průtok, detekovat poruchy a optimalizovat údržbu drenáže.
Jaká je optimální šířka výkopu pro uložení drenážní trubky?
Výkop by měl mít šířku cca 30 cm, aby umožnil správné uložení trubky a zasypání štěrkem.
Jaký je standardní průměr drenážní trubky používané ve stavebních systémech?
Nejčastěji se používá drenážní trubka o průměru 100 mm, která zajišťuje dostatečný odtok vody.
Jaký je doporučený sklon drenážní trubky pro efektivní odvodnění?
Doporučený sklon je 1-2 %, což znamená pokles 1-2 cm na každý metr délky trubky.
Jaký materiál se používá pro drenážní geotextilii a jaká je její tloušťka?
Geotextilie bývá vyrobena z polypropylenu nebo polyesteru s tloušťkou kolem 200 g/m² pro efektivní filtraci a ochranu trubky.
Kolik vrstev štěrku je vhodné použít při zasypání drenážní trubky?
Obvykle se používají dvě vrstvy štěrku: první vrstva cca 10 cm pod trubkou a druhá 10 cm nad trubkou.
Jaké jsou kroky při instalaci drenáže kolem domu?
Postup zahrnuje výkop, uložení geotextilie, položení štěrku, instalaci trubky s otvory dolů, zasypání štěrkem a zpětné zasypání zeminou.
Jaká je doporučená vzdálenost mezi drenážními trubkami v zahradním systému?
Vzdálenost by měla být 3-5 metrů v závislosti na typu půdy a množství odváděné vody.
Jak dlouho trvá běžná životnost drenážního systému?
Správně instalovaný drenážní systém vydrží 30 až 50 let, záleží na kvalitě materiálů a údržbě.
