Elektroinstalace v koupelně vyžaduje důsledné dodržování bezpečnostních norem, zejména při umístění zásuvek v blízkosti sprchového koutu a dalších zdrojů vody. Správné zóny v koupelně určují, kde lze zásuvky instalovat a jaká musí být jejich výška, aby byla zajištěna ochrana proti úrazu elektrickým proudem. Podrobné schéma a pravidla instalace pomáhají minimalizovat rizika a zajistit funkčnost elektroinstalace.
🔑 Hlavní body
- Elektroinstalace v koupelně je regulována normou ČSN 33 2000-7-701 ed. 2 z roku 2007.
- Koupelna je rozdělena do čtyř zón s různými pravidly pro instalaci zásuvek a svítidel.
- Minimální výška spodní hrany zásuvky na hraně umývacího prostoru je 120 cm nad podlahou.
- Každá zásuvka v koupelně musí mít vlastní přívod, jistič a proudový chránič s maximem 30 mA.
- Svítidla v zóně 0 musí mít krytí minimálně IPX7, v zóně 1 minimálně IPX4, v zóně 2 minimálně IP44 a v zóně 3 minimálně IP21.
Elektroinstalační zóny v koupelně a jejich význam
Elektroinstalační zóny v koupelně určují bezpečnost instalace elektrických zařízení a jsou definovány normou ČSN 33 2000-7-701. Tyto zóny rozdělují koupelnu na čtyři oblasti s různými požadavky na krytí IP, které zabraňují úrazu elektrickým proudem v prostředí s vysokou vlhkostí. Dodržování těchto pravidel je nezbytné pro správné umístění zásuvek a svítidel v koupelně.
Co jsou elektroinstalační zóny v koupelně podle normy ČSN 33 2000-7-701?
Elektroinstalační zóny v koupelně jsou rozděleny do čtyř oblastí označených jako zóna 0, zóna 1, zóna 2 a zóna 3. Zóna 0 představuje vnitřek vany nebo sprchového koutu, kde je přímý kontakt s vodou. Zóna 1 sahá do výšky 2,25 metru nad vanou nebo sprchovým koutem a zahrnuje prostor nad zónou 0. Zóna 2 je pás široký 60 cm kolem zóny 1, kde je možné očekávat stříkající vodu. Zóna 3 je další ochranný pás o šířce 2,4 metru okolo zóny 2, kde riziko kontaktu s vodou výrazně klesá. Tato rozdělení pomáhají určit, jaká zařízení a s jakým krytím IP lze v jednotlivých částech koupelny bezpečně instalovat.
Jaká jsou pravidla instalace a požadavky na krytí IP v jednotlivých zónách?
Norma ČSN 33 2000-7-701 stanovuje minimální krytí IP pro zařízení v jednotlivých elektroinstalačních zónách koupelny podle stupně ohrožení vodou. V zóně 0 musí být zařízení vybavena krytím minimálně IPX7, což znamená ochranu proti ponoření do vody. V zóně 1 je požadováno krytí alespoň IPX4, které zajišťuje ochranu proti stříkající vodě. Zóna 2 vyžaduje minimálně krytí IP44, tedy ochranu proti stříkající vodě ze všech směrů. V zóně 3 stačí krytí IP21, které chrání zařízení proti kapající vodě. Tyto požadavky zabraňují nebezpečným situacím a jsou klíčové pro bezpečnost elektroinstalace v koupelně.
| Elektroinstalační zóna | Umístění | Minimální krytí IP | Povolená zařízení |
|---|---|---|---|
| Zóna 0 | Vnitřek vany nebo sprchového koutu | IPX7 | Vodotěsná zařízení určená pro ponoření |
| Zóna 1 | Do výšky 2,25 m nad vanou/sprchou | IPX4 | Svítidla a zásuvky s ochranou proti stříkající vodě |
| Zóna 2 | Pás 60 cm kolem zóny 1 | IP44 | Zařízení odolná proti stříkající vodě ze všech stran |
| Zóna 3 | Další pás 2,4 m kolem zóny 2 | IP21 | Zařízení chráněná proti kapající vodě |
Odborná rada: Při plánování elektroinstalace v koupelně je nutné přesně respektovat rozdělení instalačních zón a používat pouze zařízení s odpovídajícím krytím IP. To výrazně snižuje riziko elektrického úrazu a splňuje platné bezpečnostní normy.
Bezpečné umístění zásuvek v koupelně podle platných norem
Bezpečné umístění zásuvek v koupelně podle platných norem vyžaduje dodržení přesných pravidel týkajících se výšky a vzdálenosti od zdrojů vody. Elektroinstalace v koupelně musí respektovat instalační zóny, aby byla zajištěna maximální bezpečnost při užívání zásuvek a dalších elektrických zařízení.
Kde může být zásuvka v koupelně?
Zásuvky v koupelně na 230 V dle platných elektroinstalačních předpisů nesmí být umístěny v zóně 0 a 1, kde je přímý kontakt s vodou nejvyšší. Povolená zóna pro instalaci zásuvek je zóna 3, která začíná minimálně 60 cm od okraje koupelnového umývacího prostoru. Navíc zásuvka musí být vzdálena alespoň 20 cm vodorovně od okraje umývacího prostoru, aby byla zajištěna bezpečnost uživatele.
Minimální výška spodní hrany zásuvky v koupelně by měla být 120 cm nad podlahou. Taková výška odpovídá ergonomickým požadavkům a snižuje riziko náhodného kontaktu s vodou. Instalace v této výšce také usnadňuje přístup k zásuvce a minimalizuje riziko poruch způsobených vlhkostí.
Tip: Pro lepší přehlednost a bezpečnost doporučuji zpracovat elektroinstalace v koupelně schéma, které jasně vyznačí všechny zóny a umístění zásuvek podle platných norem.
Jaká je norma pro zásuvky v koupelně?
ČSN 33 2000-7-701 přesně stanovuje podmínky pro instalaci zásuvek v koupelnách. Normativ vyžaduje, aby zásuvky byly instalovány mimo zónu 2, což je prostor do vzdálenosti 60 cm od okraje umývacího prostoru a do výšky 225 cm. V této zóně je přísně zakázáno umisťovat běžné zásuvky na 230 V.
Dále norma vyžaduje použití proudového chrániče s vybavovacím proudem maximálně 30 mA pro všechny zásuvky v koupelně. Takový chránič rychle odpojí napájení v případě úniku proudu, čímž výrazně snižuje riziko úrazu elektrickým proudem.
Pro zvýšení ochrany musí mít zásuvky vhodné krytí IP (minimálně IP44), které je odolné proti stříkající vodě. To platí zejména pro zásuvky umístěné v blízkosti sprchového koutu a umývacího prostoru.
- Instalace zásuvek mimo zónu 2, tedy v zóně 3
- Minimální výška zásuvky 120 cm nad podlahou
- Použití proudového chrániče 30 mA
- Krytí IP44 nebo vyšší podle umístění
Tip: Elektroinstalace v koupelnách pdf dokumenty často obsahují detailní schémata a doporučení, která usnadňují správné a bezpečné provedení instalace podle platných předpisů.
Bezpečnostní požadavky na elektroinstalaci v koupelně
Bezpečnost elektroinstalace v koupelně vyžaduje přísné dodržování platné normy, protože tato místnost patří mezi nejrizikovější z hlediska kontaktu s vodou. Zásuvky v koupelně musí být vždy chráněny proudovým chráničem s maximálním reziduálním proudem 30 mA, který minimalizuje riziko úrazu elektrickým proudem. Každá zásuvka by měla mít vlastní přívod a jistič, aby bylo možné samostatně vypnout její napájení v případě poruchy.
Kovové části instalace, například potrubí, musí být zapojeny do ochranného pospojování, které vyrovnává elektrické potenciály a předchází úrazům při poruše izolace. Topné spotřebiče instalované v koupelně vyžadují samostatný přívod a jistič, protože jejich provoz představuje zvýšenou zátěž a větší nebezpečí.
- Použití proudového chrániče 30 mA na všechny zásuvky v koupelně
- Samostatný jistič pro každý zásuvkový okruh
- Ochranné pospojování kovových prvků a potrubí

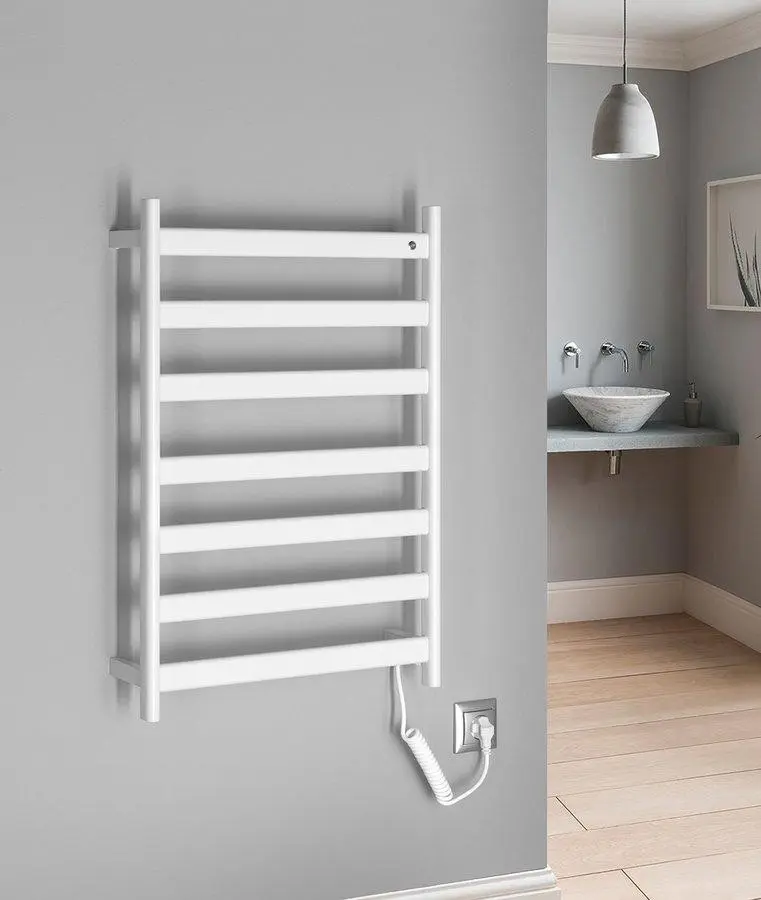

- Samostatné připojení topných spotřebičů
Návod na správnou elektroinstalaci v koupelně
Elektroinstalace v koupelně se zásadně liší od ostatních místností zejména kvůli zónám v koupelně a jejich bezpečnostním požadavkům. Správné vymezení instalačních zón v koupelně (například v okolí sprchového koutu) určuje, kde lze umístit zásuvky a jaký typ elektroinstalace je povolený.
Tip: Vždy doporučuji svěřit instalaci zásuvek a elektroinstalace v koupelně kvalifikovanému elektrikáři, který zajistí správné zapojení i revizi podle platných norem a bezpečnostních pravidel. Dokumentace jako elektroinstalace v koupelnách pdf může pomoci s orientací v pravidlech, ale odborná montáž je nezbytná.
Jak správně plánovat a instalovat zásuvky a osvětlení v koupelně
Plánování elektroinstalace v koupelně vyžaduje dodržení norem a bezpečnostních pravidel, která omezují umístění zásuvek a svítidel podle elektroinstalačních zón. Zásuvky v koupelně norma přesně stanovuje, že u umyvadla by měly být instalovány minimálně dvě zásuvky ve výšce přibližně 120 cm nad podlahou. Tato výška umožňuje pohodlné používání například fénu nebo holicího strojku, aniž by hrozilo riziko kontaktu s vodou. Zásuvka pro pračku se obvykle umisťuje níže, kolem 16 cm nad podlahou.
Osvětlení v koupelně musí respektovat IP krytí svítidel podle instalačních zón v koupelně. Všechny svítidla by měla mít minimálně krytí IP44, tedy ochranu proti stříkající vodě, což je zásadní zejména u sprchového koutu a zrcadla. Osvětlení u zrcadla musí být navrženo tak, aby nevytvářelo stíny na obličeji, což zajistí rovnoměrné a příjemné světlo pro hygienické úkony.
Jak správně naplánovat elektrické zásuvky v koupelně
- Určení umístění zásuvek – plánujte minimálně dvě zásuvky u umyvadla ve výšce kolem 120 cm a jednu nízko pro pračku.
- Volba vhodného typu zásuvek – používejte zásuvky s ochranným krytem a proudovým chráničem, ideálně s krytím IP44.
- Návrh osvětlení – zvolte centrální stropní světlo a doplňkové osvětlení u zrcadla s odpovídajícím IP krytím.
- Vypracování elektroinstalace v koupelně schéma – zakreslete zóny v koupelně sprchový kout a další zóny, aby byla zajištěna bezpečnost.
- Konzultace elektroinstalace v koupelnách pdf a norem – ověřte všechny detaily podle platných předpisů a připravte podklady pro odbornou instalaci.
Tip: Při plánování elektroinstalace v koupelně je třeba vždy respektovat instalační zóny v koupelně a jejich význam pro bezpečnost uživatelů.
Jak sladit zásuvky a elektroinstalaci s designem koupelny
Materiály vhodné pro koupelnové zásuvky
Pro zásuvky v koupelně norma ČSN 33 2000-7-701 ed. 2 stanovuje použití materiálů s vysokou odolností proti vlhkosti a korozi. Nejčastěji se volí kvalitní plasty s voděodolnou povrchovou úpravou, tvrzené sklo a slitiny kovů odolné vůči chemickým vlivům a stříkající vodě. Tyto materiály musí splňovat krytí minimálně IP44 v zóně 2, kde se zásuvky běžně instalují, aby byla zajištěna dlouhodobá životnost a bezpečnost provozu v prostředí s vysokou vlhkostí.
Designové varianty a integrace do koupelnového nábytku
Design zásuvek výrazně ovlivňuje celkový vzhled koupelny. K dispozici jsou barevné varianty od klasické bílé přes šedé až po černé a kovové odstíny, které lze sladit s povrchem obkladů nebo koupelnového nábytku. Integrované zásuvky do koupelnových skříněk či zrcadel zvyšují estetickou hodnotu i praktičnost, protože minimalizují viditelné kabely a snižují riziko poškození vlivem vlhkosti. Tento způsob instalace rovněž usnadňuje údržbu a zajišťuje, že zásuvky jsou umístěny mimo kritické elektroinstalační zóny.
- barevné varianty zásuvek ladí s povrchem nábytku či obkladů
- integrované zásuvky v koupelnovém nábytku nebo zrcadlech zvyšují bezpečnost a šetří prostor
- materiály a umístění zásuvek musí odpovídat platným normám a elektroinstalačním zónám podle ČSN 33 2000-7-701
Tip: Při plánování elektroinstalace v koupelně doporučuji dodržet minimální výšku zásuvky 120 cm nad podlahou v umývacím prostoru a umístit ji mimo zóny 0, 1 a 2 u sprchového koutu, aby byla zajištěna bezpečnost a soulad s normou.
Údržba a kontrola elektroinstalace v koupelně
Údržba elektroinstalace v koupelně je klíčová pro zachování bezpečnosti a funkčnosti zařízení. Podle platných norem, například z elektroinstalace v koupelnách PDF a schémat, je doporučená revize elektroinstalace provádět minimálně jednou za 5 let. Pravidelné kontroly umožňují odhalit mechanické poškození zásuvek nebo nevhodné umístění v instalačních zónách v koupelně, zejména v blízkosti sprchového koutu, kde platí přísná pravidla podle zásuvky v koupelně norma.
Vizuální kontrola zásuvek a vypínačů by měla být prováděna častěji, ideálně každých 6 měsíců. Kontrolujte zejména:
- stav krytů zásuvek a vypínačů
- pevnost upevnění a absence prasklin
- známky koroze nebo spálenin
- správnou výšku zásuvky v koupelně bez rizika styku s vodou
Jakmile zjistíte poškození zásuvek či jinou závadu, je nutné okamžitě kontaktovat odborníka. Elektroinstalace vyžaduje odbornou revizi, zejména v koupelně, kde jsou zóny s vyššími bezpečnostními požadavky. Nesprávná údržba nebo pokus o vlastní opravu může vést k riziku úrazu elektrickým proudem.
Návod na správnou elektroinstalaci v koupelně
Pro správnou údržbu a instalaci je vhodné znát schéma elektroinstalace v koupelně a význam jednotlivých elektroinstalačních zón. Díky tomu lze zajistit bezpečné umístění zásuvek v souladu s normou a minimalizovat riziko kontaktu s vodou.
Časté dotazy o zásuvkách a elektroinstalaci v koupelně
Otázka: Kde je možné umístit zásuvku v koupelně podle normy?
Zásuvky na 230 V lze instalovat pouze v zóně 3, tedy minimálně 60 cm od sprchového koutu a nejméně 20 cm od umývacího prostoru. Doporučená výška zásuvky v koupelně je minimálně 120 cm nad podlahou.
Otázka: Jaká je norma pro elektroinstalace v koupelně?
Platná norma je ČSN 33 2000-7-701 ed. 2 (2007), která stanovuje rozdělení koupelny do elektroinstalačních zón a bezpečnostní požadavky na instalaci zásuvek a svítidel.
Otázka: Jaké jsou elektroinstalační zóny v koupelně a jejich význam?
Koupelna se dělí na zóny 0, 1, 2 a 3 podle vzdálenosti od zdroje vody. Zóny určují povolené typy zařízení a požadované krytí IP. Například zásuvky jsou povoleny jen v zóně 3.
Otázka: Jak daleko může být zásuvka od sprchového koutu?
Minimální vzdálenost zásuvky od sprchového koutu je 60 cm, což odpovídá hranici zóny 3 podle ČSN.
Otázka: Jaká je doporučená výška zásuvky v koupelně u umyvadla?
Spodní hrana zásuvky by měla být nejméně 120 cm nad podlahou, aby se minimalizovalo riziko kontaktu s vodou.
Otázka: Jaké jsou bezpečnostní požadavky na elektroinstalaci v koupelně?
Každá zásuvka musí být chráněna proudovým chráničem s vybavovacím proudem do 30 mA, mít vlastní jistič a kovové části musí být pospojovány.
Otázka: Jak často je třeba provádět revizi elektroinstalace v koupelně?
Revize elektroinstalace by měla probíhat minimálně jednou za 5 let, případně při každé větší rekonstrukci.
Otázka: Jaké materiály jsou vhodné pro zásuvky v koupelně?
Vhodné jsou zásuvky z odolných plastů, skla nebo kovových slitin s krytím minimálně IP44 proti vlhkosti a stříkající vodě.
Otázka: Je možné mít zásuvky integrované v koupelnovém nábytku?
Ano, pokud jsou instalovány v zóně 3 a splňují požadavky na krytí a bezpečnost podle ČSN.
Otázka: Jaké osvětlení je vhodné do koupelny?
Doporučuje se centrální svítidlo s krytím minimálně IP44 a osvětlení u zrcadla s možností stmívání a ochranou proti vlhkosti.
Otázka: Kde by měly být umístěny zásuvky pro pračku?
Zásuvky pro pračku by měly být mimo instalační zóny s přívodem vody, ideálně ve výšce kolem 16 cm nad podlahou.
Otázka: Jaká je minimální výška svítidel v koupelně?
Svítidla musí být umístěna minimálně 40 cm nad horním okrajem umyvadla a nejméně 1,8 m nad podlahou.
Otázka: Co je to ochranné pospojování?
Ochranné pospojování znamená propojení kovových částí instalací a konstrukce s ochranným vodičem pro snížení rizika úrazu elektrickým proudem.
Otázka: Jak se liší elektroinstalace v koupelně od ostatních místností?
Vyžaduje přísnější normy, jako jsou zóny s různými požadavky na instalace, vyšší krytí IP a ochranu proudovým chráničem do 30 mA.
Otázka: Jsou povoleny zásuvky v zóně 1?
Ne, v zóně 1 jsou povolena pouze nízkonapěťová zařízení do 12 V s odpovídajícím krytím a ochrannými opatřeními.
Otázka: Jaké jsou chyby při instalaci zásuvek v koupelně?
Časté chyby zahrnují instalaci zásuvek v zónách 0-2, nedostatečné krytí IP a absenci proudového chrániče.
Otázka: Je možné použít bezdrátové zásuvky v koupelně?
Kvůli vlhkosti a bezpečnosti se bezdrátové zásuvky nedoporučují; lepší je pevná instalace dle normy ČSN.
Otázka: Jaké jsou možnosti integrace chytré domácnosti do elektroinstalace koupelny?
Lze použít chytré vypínače a osvětlení s krytím IP44 a vyšším, vždy v souladu s platnými normami a bezpečnostními pravidly.
—
Odborná rada: Pro podrobné elektroinstalační schéma a příklady doporučuji prostudovat ČSN 33 2000-7-701 a dostupné dokumenty v elektroinstalace v koupelnách pdf, kde jsou zóny v koupelně sprchový kout detailně vyznačeny.
