Výkresy krovů sedlových střech představují základní podklad pro správné provedení konstrukce a přesné určení rozměrů krokví a vaznic. Precizní rozměrové údaje zajišťují stabilitu a dlouhou životnost střechy, přičemž správný návrh respektuje specifika materiálů i zatížení. Porozumění detailům konstrukce sedlové střechy usnadňuje plánování i realizaci stavebních prací.
📊 Klíčová fakta
- Krokve u vaznicové soustavy jsou podpírány vaznicemi ve vzdálenosti 4 až 4,5 metru.
- Střešní latě mají běžné rozměry 30×50 mm a 40×60 mm podle použití v konstrukci.
- KVH hranoly jsou preferované pro nosné prvky díky stabilitě a menšímu smrštění.
- Typy stolic ovlivňují zatížení a volnost podstřešního prostoru u sedlových střech.
- Plná vazba krovu obsahuje 3 až 4 jalové vazby mezi nosnými vaznicemi a krokvemi.
Typy krovů sedlových střech a jejich konstrukční charakteristiky
Sedlová střecha konstrukce využívá tři základní typy stolic, které zásadně ovlivňují zatížení krovu a využití podstřešního prostoru. Mezi nejčastější patří stojatá, ležatá a kombinovaná stolice. Stojatá stolice obsahuje svislé sloupky o průřezu minimálně 80×80 mm, které přenášejí zatížení přímo do spodní konstrukce, často do středních zdí budovy. Tento typ krovu je vhodný pro větší zatížení, avšak omezuje využitelný prostor pod střechou. Ležatá stolice využívá šikmé vzpěry, obvykle o rozměrech 60×80 mm, které rozkládají síly rovnoměrně do vaznic a podpěr, čímž umožňuje volnější podkrovní prostor. Kombinovaná stolice spojuje svislé sloupky a šikmé vzpěry, což přináší větší variabilitu v konstrukci i využití prostoru, avšak může způsobovat zvýšené namáhání vazního trámu na průhyb.
Vaznice u sedlových střech mají typické rozměry od 60×140 mm do 80×160 mm v závislosti na rozpětí krovu a zatížení. Vaznice jsou umístěny ve vzdálenosti 4 až 4,5 m, což odpovídá optimálnímu rozložení zatížení mezi krokvemi. Kleštiny, které zpevňují vrcholové části krovu, mají obvykle průřez 60×140 mm a používají se především u krokví delších než 3 m, kdy je nutné zajistit stabilitu a zabránit průhybům. Přesné rozměry a umístění těchto prvků musí být vždy zakresleny ve výkresu krovu, aby byla zajištěna statická bezpečnost konstrukce.
Jaké jsou druhy sedlových střech a jejich krovy
- Stojatá stolice – svislé sloupky (min. 80×80 mm), vhodná pro větší zatížení, omezený podstřešní prostor
- Ležatá stolice – šikmé vzpěry (60×80 mm), lepší využití podkroví, rovnoměrné rozložení zatížení
- Kombinovaná stolice – kombinace stojaté a ležaté, flexibilita v konstrukci i prostoru, zvýšené namáhání vazního trámu
Jaké jsou výhody a nevýhody hambálkového krovu u sedlových střech
Hambálkový krov je speciální varianta ležaté stolice, kde vzpěry a kleštiny tvoří pevnou trojúhelníkovou síť. Tento typ krovu umožňuje otevřený podkrovní prostor bez vnitřních sloupků, což zvyšuje využitelnost podkroví. Typické rozměry krokví u hambálkového krovu jsou 60×180 mm, kleštiny 60×140 mm a vzpěry 60×120 mm. Nevýhodou je vyšší spotřeba materiálu a složitější montáž, ale výhodou je větší variabilita využití prostoru a estetický vzhled.
Vlašská soustava krovu – co to je a jak ji použít
Vlašská soustava je konstrukční systém založený na pevných vaznicích o rozměrech 80×160 mm a vzpěrách, které se střídavě podepírají na svislých sloupcích. Tento systém je vhodný pro sedlové střechy s rozpětím nad 6 m, protože efektivně přenáší zatížení a umožňuje úsporu materiálu díky optimalizovanému rozložení sil.
Tip: Při tvorbě výkresu krovů sedlových střech vždy zohledněte typ stolice, rozměry krokví (minimálně 60×180 mm pro hlavní nosné prvky) a vaznic (60×140 až 80×160 mm), aby konstrukce bezpečně přenesla zatížení podle ČSN 73 1901 a umožnila optimální využití podkroví.
Rozměry a materiály pro jednotlivé prvky krovu sedlové střechy
Při navrhování a realizaci krovu sedlové střechy je nezbytné přesně znát rozměry jednotlivých prvků a vhodné materiály. Tyto údaje ovlivňují pevnost i dlouhodobou stabilitu střechy, což potvrzují i odborné zdroje jako eagri.cz. Následující přehled představuje základní rozměry střešních latí a materiály používané pro nosné části krovu.
Typické rozměry střešních latí a jejich význam
Střešní latě se standardně vyrábějí v rozměrech 30 × 50 mm a 40 × 60 mm. Volba správné velikosti závisí na typu střešní krytiny a očekávaném zatížení střechy. Například u těžších krytin, jako jsou betonové tašky, jsou vhodnější silnější latě 40 × 60 mm, které zajistí dostatečnou pevnost a stabilitu konstrukce. Pro lehčí krytiny postačí latě menších rozměrů. Správně zvolené rozměry latí přispívají k rovnoměrnému rozložení zatížení a zamezují deformacím krytiny během provozu.
| Prvek | Rozměr (mm) | Využití |
|---|---|---|
| Střešní latě | 30 × 50 | Lehké krytiny (plech, šindel) |
| Střešní latě | 40 × 60 | Těžší krytiny (beton, keramika) |
| Pozednice | 60 × 120 a více | Nosná část krovu, rozměr podle zatížení |
Materiály používané pro nosné prvky krovu
Nosné prvky krovu sedlové střechy, jako jsou krokve, vaznice a kleštiny, se často vyrábějí z KVH hranolů. Tento materiál vzniká lepením sušených dřevěných lamel, což výrazně snižuje smrštění dřeva oproti běžnému nevysušenému materiálu. KVH hranoly mají stabilní rozměry a vysokou pevnost, což zajišťuje trvanlivost a bezpečnost celé konstrukce. Díky nízké vlhkosti materiálu se minimalizuje riziko deformací a prasklin, které by mohly negativně ovlivnit statiku i estetiku střechy. Rozměry krokví u sedlové střechy se volí podle zatížení a rozpětí, obvyklé jsou hranoly od 60 × 160 mm výše. Pozednice, které přenášejí síly do obvodových zdí, mají rozměry zpravidla od 60 × 120 mm.
| Nosný prvek | Materiál | Výhody |
|---|---|---|
| Krokve | KVH hranoly | Nízké smrštění, vysoká pevnost |
| Vaznice | KVH hranoly | Stabilita rozměrů, odolnost vůči vlhkosti |
| Kleštiny | KVH hranoly | Podpora krokví, stejné vlastnosti |
Tip: Při tvorbě výkresu krovu sedlové střechy s rozměry je třeba vždy zohlednit konkrétní zatížení a typ krytiny. V případě pochybností doporučuji konzultaci s odborníkem nebo projektantem, který zajistí správný návrh podle platných norem.

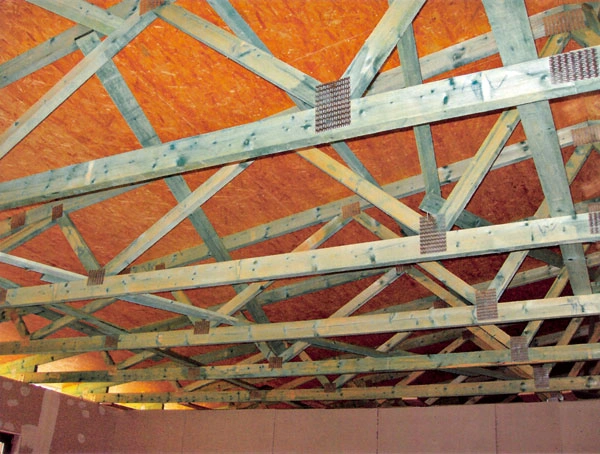

Konstrukční uspořádání krokví, vaznic a kleštin u sedlových střech
Konstrukční uspořádání krokví, vaznic a kleštin u sedlových střech vychází z pevnostních a funkčních požadavků na nosnou konstrukci. Správné dimenzování a umístění jednotlivých prvků zajišťuje dlouhodobou stabilitu a odolnost krovu proti zatížení větrem či sněhem.
Vaznicová soustava a vzdálenosti podpory
Krokve v konstrukci sedlové střechy jsou obvykle podpírány vaznicemi, které tvoří hlavní nosnou osu krovu. Vaznice rozměry odpovídají zatížení a rozpětí, přičemž vzdálenost mezi nimi se pohybuje mezi 4 až 4,5 metru. Tato vzdálenost umožňuje optimální rozložení hmotnosti a snižuje průhyb krokví. Vaznicová soustava tak vytváří pevný rám, na který se připevňují další prvky krovu a střešní krytina.
Délka krokví bez vrcholové vaznice
U sedlových střech bez vrcholové vaznice se délka krokví měří od střední vaznice k hřebeni a činí obvykle 2 až 2,5 metru. Tento rozměr je kritický pro správné dimenzování krokví a zajištění jejich stability. Bez vrcholové vaznice musí být krokve dostatečně pevné, aby unesly zatížení bez další podpory. Přesah délky krokví přes 2,5 metru vyžaduje zpravidla zavedení kleštin nebo jiné zpevňující konstrukce.
Funkce a rozměry kleštin
Kleštiny v krovu sedlové střechy slouží k zpevnění nosných prvků při délce krokví přesahující 3 metry. Typické rozměry kleštin v krovu sedlové střechy se pohybují kolem 60 x 120 mm, přičemž jejich délka odpovídá šířce krovu. Kleštiny vytvářejí vodorovné spojení mezi krokvemi, čímž zabraňují jejich vybočení a zvyšují celkovou tuhost konstrukce. V konstrukci se rozlišuje plná vazba, která obsahuje 3 až 4 jalové vazby, a jalová vazba, jež neobsahuje kleštiny a je méně stabilní.
- Analýza konstrukce – stanovte délky krokví a vzdálenosti vaznic podle plánů střechy
- Výběr rozměrů – zvolte vhodné rozměry krokví, vaznic a kleštin podle zatížení a rozponu
- Navržení kleštin – určete počet a rozměry kleštin pro zpevnění krokví delších než 3 metry
- Kontrola vazeb – ověřte přítomnost plné vazby s jalovými vazbami pro zvýšení stability krovu
Tip: Při návrhu výkresu krovu sedlové střechy zkontrolujte správné rozměry vaznic a kleštin, aby konstrukce odpovídala platným ČSN normám a zajistila dlouhodobou bezpečnost střechy.
Výkresy a šablony pro návrh krovu sedlové střechy
Výkres krovu sedlové střechy představuje základní dokumentaci pro správné provedení konstrukce. Obsahuje CAD detaily a přesné rozměry, které zajišťují správné usazení jednotlivých prvků jako jsou kleštiny, vaznice či krokve. Přesnost v rozměrech krovu je klíčová pro stabilitu a dlouhodobou funkčnost střechy. Výkres krovů proto musí být detailní a jednoznačný, aby stavebníci i dodavatelé měli jasnou představu o konstrukci.
Návod na tvorbu výkresu krovu sedlové střechy
Postup kreslení výkresu krovu sedlové střechy začíná návrhem základní konstrukce sedlové střechy. Nejprve se zakreslí obrys střechy a rozměry krokví, které zpravidla dosahují šířky od 60 do 80 mm a výšky podle rozpětí střechy. Následně se doplní vaznice s rozměry obvykle 120 x 180 mm, které přenášejí zatížení mezi krokvemi a stěnami. Kleštiny krov pak tvoří horizontální prvky, jejichž rozměry se pohybují okolo 60 x 140 mm, záleží na typu plné nebo polové vazby.
Praktické tipy pro tvorbu výkresu krovu sedlové střechy
- Použijte CAD software pro přesné vykreslení v měřítku 1:50 nebo 1:20
- Zahrňte detailní rozměry všech prvků včetně pozednic, kleštin a vaznic
- Označte typy střech a krovy, abyste předešli záměnám při realizaci
- Využijte šablony výkresů krovů, které zjednodušují opakující se prvky konstrukce
- Kontrolujte rozměry krokví a vaznic podle platných ČSN a projektové dokumentace
Dodržení těchto zásad usnadní tvorbu přesného výkresu a minimalizuje chyby při stavbě. Výkres krovu sedlové střechy tak plní nejen funkci technického návodu, ale také zajišťuje bezpečnost a správné rozložení zatížení konstrukce.
Normy a zásady pro kontrolu kvality dřeva a vlhkost při výrobě krovu
Kvalita dřeva a jeho správná vlhkost patří mezi základní faktory ovlivňující stabilitu konstrukce krovu sedlové střechy. Vlhkost dřeva by měla být při výrobě krovu optimálně do 18 %, což zajišťuje minimální smrštění a následné deformace. Vyšší vlhkost může způsobit zvýšené smrštění dřeva po dokončení stavby, což vede k prasklinám a narušení pevnosti spoje mezi jednotlivými prvky jako jsou vaznice, kleštiny a pozednice.
Sušení dřeva je nezbytný proces, který výrazně snižuje smrštění a zvyšuje trvanlivost krovu. Podle platných norem ČSN EN 14081 musí být dřevo určeno pro krov řádně sušené a tříděné podle pevnostních tříd. Kontrola kvality zahrnuje vizuální inspekci na přítomnost vad, jako jsou suky, trhliny nebo hniloba, které by mohly negativně ovlivnit únosnost konstrukce.
Postupy a normy pro kontrolu kvality a vlhkosti dřeva při výrobě krovu
- Měření vlhkosti dřeva pomocí vlhkoměru před zpracováním
- Vizuální kontrola dřeva na vady a biologické poškození
- Dodržení maximální vlhkosti do 18 % pro konstrukční prvky
- Použití sušeného dřeva pro klíčové části, jako jsou krokve a vaznice
- Dodržení pevnostních tříd podle ČSN EN 14081
Dodržení těchto zásad je klíčové pro správné dimenzování krovu a tvorbu přesného výkresu krovů, který zohledňuje typy střech a konstrukční rozměry krokví, kleštin a vaznic. Častou chybou při navrhování krovu sedlové střechy je podcenění vlhkosti dřeva, což vede k neplánovaným deformacím a snížení životnosti celé konstrukce.
Doporučené rozměry krokví a vaznic podle zatížení a rozpětí
Doporučené rozměry krokví a vaznic u sedlových střech se určují podle zatížení konstrukce a rozpětí krovu. Zatížení zahrnuje vlastní hmotnost střešní krytiny, konstrukčních prvků a sněhové zatížení, které musí krov bezpečně přenést. V praxi platí, že s rostoucím rozpětím se zvyšují také rozměry krokví a vaznic, aby byla zachována dostatečná únosnost.
Plná vazba krovu sedlové střechy obsahuje 3 až 4 jalové vazby, což významně ovlivňuje dimenzování jednotlivých prvků. Jalové vazby podporují hlavní krokve a umožňují použít menší průřezy, zatímco u jalové vazby bez doplňujících prvků musí být rozměry krokví větší. Konstrukce se tak přizpůsobuje typu vazby a požadovanému rozpětí střechy.
Typické rozměry krokví u sedlové střechy se pohybují od 60 x 140 mm pro rozpětí do 4 m při menším zatížení až po 80 x 180 mm a větší pro rozpětí přes 6 m, zejména při vyšším sněhovém zatížení. Rozměry vaznic a pozednic zvolíte podle délky rozponu a typu krovu, přičemž většinou začínají na 60 x 160 mm u kratších vazeb a rostou podle délky rozpětí a zatížení.
Rozměry a konstrukce kleštin pro sedlové střechy
Kleštiny v plné vazbě krovu sedlové střechy se typicky dimenzují na 60 x 140 až 80 x 160 mm, v závislosti na délce rozpětí a umístění jalových vazeb. Správné rozměry kleštin zajistí pevnost krovu a stabilitu sedlové střechy konstrukce.
| Prvek | Rozpětí krovu (m) | Doporučené rozměry (mm) |
|---|---|---|
| Krokve | 3 – 4 | 60 x 140 |
| Krokve | 4 – 6 | 60 x 160 až 80 x 160 |
| Vaznice | do 5 | 60 x 160 |
| Vaznice | nad 5 | 80 x 180 |
| Kleštiny | plná vazba | 60 x 140 až 80 x 160 |
Tip: Při navrhování výkresu krovů sedlových střech vždy zohledněte typ vazby a rozměry jednotlivých prvků podle zatížení. To umožní přesnější dimenzování a minimalizuje riziko konstrukčních vad.
Montáž krokvových konstrukcí a bezpečnostní opatření
Montáž krokvových konstrukcí sedlových střech začíná správným umístěním a upevněním vaznic, které nesou hlavní zatížení střešní konstrukce. Vaznice musí být dimenzovány podle výkresu krovů a pevně spojeny s pozednicemi, jejichž rozměry také ovlivňují stabilitu krovu. Následně se připevňují krokve, které přesahují přes vaznice a vytvářejí typickou sedlovou střechu konstrukci. Při montáži je třeba respektovat přesné rozměry krokví a kleštin krovů, protože od nich závisí únosnost a tvar střechy.
Bezpečnost práce při montáži krovu je nezbytná, zejména kvůli práci ve výškách a manipulaci s těžkými díly. Dodržování bezpečnostních opatření minimalizuje riziko úrazů a poškození konstrukce. Detailní návody na montáž krokvových konstrukcí včetně bezpečnostních opatření doporučují následující postupy:
- Příprava pracoviště – zajistit stabilní lešení a bezpečné přístupové cesty.
- Kontrola materiálu – ověřit správné rozměry vaznic, pozednic a krokví před montáží.
- Upevnění vaznic – pevně je přichytit ke zdivu nebo nosné konstrukci.
- Montáž krokví – krokve zavěsit a zajistit kleštinami krov, které spojují dvě protilehlé krokve.
- Použití ochranných pomůcek – vždy pracovat s bezpečnostní helmou, postrojem a protiskluzovou obuví.
- Kontrola stability – pravidelně kontrolovat pevnost spojů a vyvážení konstrukce během montáže.
Jak správně navrhnout výkres krovu sedlové střechy
Při návrhu výkresu krovu sedlové střechy je třeba vybrat vhodné typy střech krovy, zohlednit rozměry krokví a vaznic, a správně stanovit jejich rozmístění podle zatížení a architektonických požadavků. Vyvarujte se častých chyb, jako je poddimenzování kleštin nebo nesprávné umístění pozednic, které mohou vést k deformacím a snížení stability krovu. Podrobný výkres krovů usnadní montáž a zajistí bezpečný a pevný krov sedlové střechy.
Vliv klimatických podmínek na návrh a dimenzování krovů sedlových střech
Návrh výkresu krovu sedlové střechy a stanovení rozměrů krokví, vaznic a kleštin musí zohlednit klimatické zatížení, zejména sněhem a větrem. Tyto faktory ovlivňují nejen volbu materiálů, ale především dimenzování nosných prvků konstrukce, aby střecha bezpečně odolala reálným podmínkám v České republice.
Sněhové zatížení a jeho dopad
Sněhové zatížení v ČR se pohybuje v rozmezí 0,7 až 1,5 kN/m² podle nadmořské výšky a regionu. Vyšší hodnoty vyžadují zvětšení rozměrů krokví a vaznic, které přenášejí zatížení na nosné stěny. Například v horských oblastech se rozměry krokví navrhují s vyšší rezervou, často přes 60 x 180 mm, zatímco v nížinách postačí menší průřezy. Dodržení těchto parametrů vyplývá z platných norem (ČSN EN 1991-1-3).
Větrné zatížení a konstrukční opatření
Vítr působí na sedlovou střechu tlakem až 0,5 kN/m², což rovněž ovlivňuje konstrukční řešení krovu. Odolnost proti větru zajistí správné kotvení vaznic a pozednic, které musí mít odpovídající rozměry a pevnost. Nedostatečné dimenzování nebo špatné ukotvení může vést k deformacím nebo poškození krovu. Konstrukční opatření zahrnují také volbu vhodného typu krovu, například hambálkové krovy nabízejí lepší rozložení zatížení včetně větru.
Klíčové poznatky:
- Klimatické zatížení určuje rozměry krokví, vaznic a kleštin v sedlové střeše konstrukci.
- Sněhové zatížení v ČR dosahuje 0,7-1,5 kN/m² a vyžaduje dimenzování s ohledem na region.
- Větrné zatížení do 0,5 kN/m² vyžaduje pevné kotvení a vhodný návrh krovu.
- Dodržení norem garantuje bezpečnost a dlouhodobou životnost střechy.
Odborná rada: Při tvorbě výkresu krovu sedlové střechy vždy konzultujte regionální normy zatížení sněhem a větrem, abyste správně zvolili rozměry vaznice a pozednice u sedlových střech a předešli častým chybám v návrhu.
Časté dotazy
Jaké jsou běžné rozměry střešních latí u sedlových střech?
Standardní rozměry střešních latí jsou 30×50 mm a 40×60 mm, volba závisí na umístění a zatížení v konstrukci krovu.
Co je to plná vazba krovu a kolik má jalových vazeb?
Plná vazba obsahuje 3 až 4 jalové vazby, které podporují krokve mezi nosnými vaznicemi.
Jaká je doporučená vzdálenost mezi vaznicemi u vaznicové soustavy?
Vaznice podpírají krokve ve vzdálenosti 4 až 4,5 metru, což zajišťuje stabilitu konstrukce.
Jakou funkci mají kleštiny v krovu sedlové střechy?
Kleštiny zpevňují krovy zejména při délce krokví přes 3 metry, čímž zvyšují jejich stabilitu a pevnost.
Jaký vliv má vlhkost dřeva na konstrukci krovu?
Dřevo by mělo mít vlhkost do 18 %, aby se minimalizovalo smrštění a zajistila stabilita krovu.
Jaké jsou typy stolic u sedlových střech?
Hlavní typy jsou stojatá stolice se svislými sloupky, ležatá stolice se šikmými vzpěrami a kombinovaná stolice.
Jak klimatické podmínky ovlivňují návrh krovu?
Sněhové zatížení 0,7-1,5 kN/m² a větrné zatížení až 0,5 kN/m² vyžadují přizpůsobení rozměrů a kotvení krovu.
Jaký materiál je vhodný pro nosné prvky krovu?
KVH hranoly jsou vhodné díky nízkému smrštění a vyšší stabilitě oproti nevysušenému řezivu.
Existují šablony nebo CAD detaily pro tvorbu výkresů krovů?
Ano, jsou dostupné šablony a CAD detaily, které usnadňují přesné navržení a rozměrování krovu sedlové střechy.
Jaká bezpečnostní opatření jsou důležitá při montáži krovu?
Při montáži je nutné používat ochranné pomůcky, kontrolovat kvalitu materiálu a bezpečně upevňovat krovy, zejména při práci ve výškách.
Jaké jsou typické rozměry kleštin v krovu sedlové střechy?
Kleštiny mají obvykle průřez 60×80 mm, ale rozměr se může upravit podle zatížení a rozpětí střechy.
Co je to vlašská soustava krovu a kdy se používá?
Vlašská soustava je typ krovu s vaznicemi nesenými sloupky, vhodná pro větší rozpětí nad 6 metrů.
Jaké jsou standardní rozměry vaznic u sedlových krovů?
Vaznice mají obvykle průřez 120×200 mm, přičemž přesný rozměr závisí na rozpětí a zatížení střechy.
Jaké jsou rozměry pozednice pro sedlový krov?
Pozednice obvykle mají průřez 60×180 mm, což zajišťuje dostatečnou pevnost pro přenos zatížení krovu.
Jak správně postupovat při tvorbě výkresu krovu sedlové střechy?
Nejprve zakreslete půdorys, poté řezy a detaily, přičemž vždy uveďte přesné rozměry a materiály jednotlivých prvků.
Jaké jsou nejčastější chyby při navrhování rozměrů krovů sedlových střech?
Časté chyby zahrnují poddimenzování krokví, špatné rozložení zatížení a neadekvátní volbu materiálu.
Jaké druhy sedlových střech existují a jak ovlivňují konstrukci krovu?
Existují klasické, s vikýři a polovalbové sedlové střechy, přičemž každý typ vyžaduje odlišné rozměry a uspořádání krovu.
Jaké jsou rozměry a funkce vazného trámu v sedlovém krovu?
Vazný trám má obvykle průřez 160×240 mm a slouží k přenosu zatížení mezi krokvemi a zajištění stability krovu.
