Tesařské spoje představují základ pevné a stabilní konstrukce dřevěných prvků, zejména při spojování trámů v pergolách či krovových systémech. Správně zvolené metody podélného i příčného spojování výrazně ovlivňují nosnost a životnost stavby. Přehledný návod pomůže zvládnout klíčové techniky pro kvalitní a trvanlivé výsledky.
🔑 Klíčové body
- Čepový spoj má délku 1/4 až 1/2 výšky trámu a šířku cca 1/3 šířky trámu, s dlabem hlubším o 10 mm.
- Přeplátování překrývá trámy do poloviny jejich tloušťky, ale má nižší pevnost při tahu.
- Pro trámy 12×20 cm se používají ocelové svorníky průměru 12-16 mm a délky 200-250 mm.
- Vruty se vedou šikmo v úhlu 30-45°, ideálně v párech v kříži pro pevnost spoje.
- U tvrdých dřevin jako dub je nutné předvrtání otvorů o 1-2 mm menších než průměr vrutu, aby se zabránilo prasknutí dřeva.

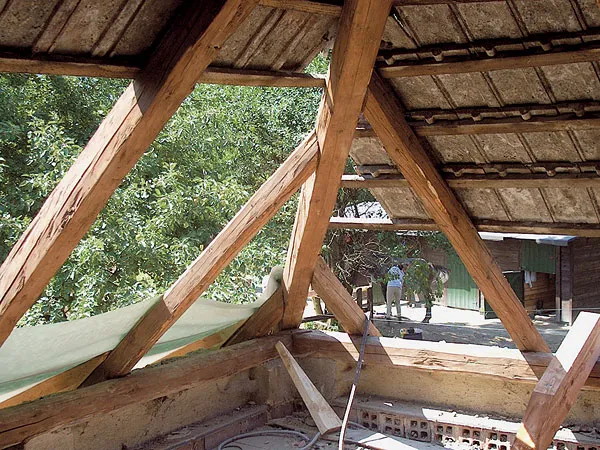

Typy tesařských spojů a jejich vlastnosti
Typy tesařských spojů se liší podle účelu a mechanických nároků konstrukce, přičemž každý má přesně definované rozměry a pevnostní charakteristiky. Mezi základní spoje patří čepování trámů s délkou čepu od 1/4 do 1/2 výšky trámu, přeplátování překrývající více než polovinu tloušťky trámu, dále tupý sraz a kampování. Tyto spoje zajišťují stabilitu a pevnost konstrukce v různých situacích, od pergol přes krovy až po podélné spojování trámů.
Čepový spoj: rozměry a pevnost
Čepový spoj je nejpevnějším a nejtrvanlivějším tesařským spojením, vhodným pro rohové spoje i nosné prvky konstrukce. Délka čepu se pohybuje mezi 1/4 až 1/2 výšky trámu, což zabezpečuje optimální přenos zatížení a pevnost spoje. Šířka čepu odpovídá přibližně 1/3 šířky trámu, čímž se minimalizuje oslabení materiálu. Dlab je vyfrézován o 10 mm hlouběji než čep, aby spoj pevně seděl bez vůle a nedošlo k poškození vláken dřeva. Při výrobě je nutné dbát na správné osedlání a přesné orýsování, aby čep i dlab dokonale lícovaly. Čepování se často doplňuje dřevěnými kolíky, které zvyšují pevnost a zabraňují vybočení spoje. Tento spoj odolává dynamickému i statickému zatížení a je nezbytný pro bezpečné konstrukce pergol, krovů a dalších nosných prvků.

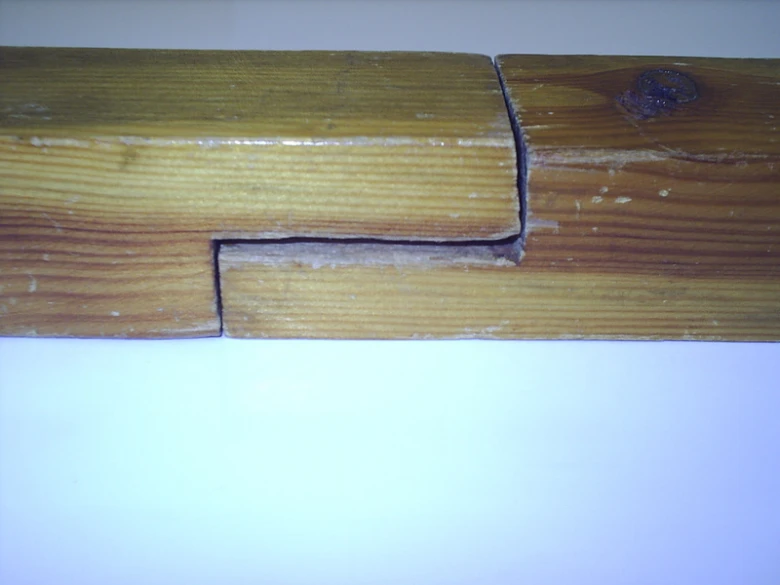

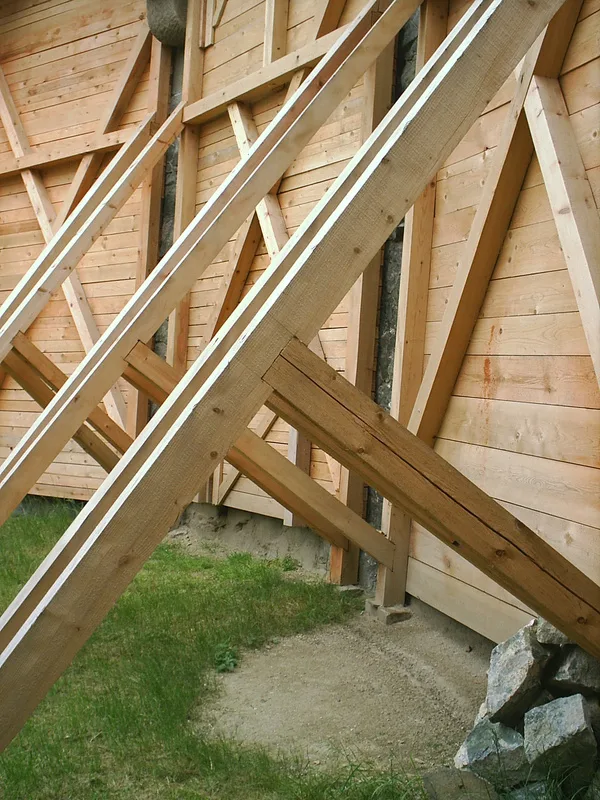

Přeplátování a další typy spojů
Přeplátování spočívá v překrytí trámů do poloviny jejich tloušťky, čímž vzniká plochý spoj s větší kontaktní plochou. Tento spoj se používá zejména u podélného spojování trámů, kde není možné nebo vhodné použít čepování. Přeplátování má nižší pevnost při tahovém namáhání, ale umožňuje rovnoměrné rozložení zatížení. Tupý sraz, často doplněný mechanickým zajištěním jako jsou svorníky nebo šrouby, se využívá u vodorovných trámů, například u pozednic nebo stropních konstrukcí. Variace tupého srazu zahrnují šikmý, klínočelný, rybinovitý nebo s čepem, přičemž každý typ má specifické použití podle konstrukčních požadavků. Kampování představuje spojení trámů na přesazení s hloubkou zapuštění 1/8 až 1/6 tloušťky menšího profilu, často doplněné čepováním nebo kolíky pro zvýšení pevnosti. Další spoje jako osedlání (jednostranné či oboustranné pro nárožní a úžlabní krokve), štěpování a zadrápnutí doplňují sortiment spojů podle konkrétního zatížení a tvaru konstrukce.
| Typ spoje | Rozměry a charakteristika | Použití | Pevnostní vlastnosti |
|---|---|---|---|
| Čepový spoj | Čep délky 1/4 až 1/2 výšky trámu, šířka cca 1/3 šířky, dlab o 10 mm hlubší | Rohové spoje, nosné trámy | Nejpevnější, odolný vůči dynamickému zatížení |
| Přeplátování | Překrytí více než poloviny tloušťky trámu | Podélné spojování trámů | Větší kontaktní plocha, nižší pevnost v tahu |
| Tupý sraz | Různé varianty (šikmý, klínočelný, rybinovitý) | Vodorovné trámy, pozednice | Jednoduchý, často doplněný mechanickým zajištěním |
| Kampování | Hloubka zapuštění 1/8 až 1/6 tloušťky menšího profilu | Podélné spojování s přesazením | Zvýšená pevnost při doplnění čepováním nebo kolíky |
| Osedlání | Jednostranné či oboustranné, tvarově přizpůsobené | Nárožní a úžlabní krokve | Zvyšuje stabilitu a přesnost napojení |
| Štěpování a zadrápnutí | Různé tvary pro specifické spoje | Doplněk k ostatním spojům | Zvyšuje pevnost a zabraňuje posunům |
Tip: Pro pevné a bezpečné spojení trámů v konstrukci je nezbytné přesně dodržet rozměry jednotlivých spojů včetně výšky trámu, osedlání a hloubky dlabu, což významně ovlivňuje mechanickou odolnost a dlouhodobou životnost celé konstrukce.
Materiály a způsoby zajištění tesařských spojů
V tesařských konstrukcích se spoje tradičně fixují dřevěnými kolíky z tvrdých dřevin, jako je dub nebo buk, což zajišťuje pevnost a dobrou kompatibilitu materiálu. Moderní postupy využívají ocelové svorníky s průměrem 12-16 mm, které se volí podle rozměrů trámů a zvyšují odolnost spoje proti posunu. Vruty se do trámů vedou šikmo v úhlu 30-45°, aby se dosáhlo maximálního zajištění, přičemž je nezbytné předvrtání otvorů o 1-2 mm menšího průměru než je průměr šroubu, zejména u tvrdých dřevin. Bez precizního předvrtání může dojít k prasknutí dřeva, což oslabuje spoj.
Tyto metody se uplatňují nejen u rohových spojů trámů, ale také při podélném spojování trámů nebo u kampování dřeva. Použití kovových spojek a šroubů bývá běžné u konstrukcí, kde je vyžadována vyšší mechanická odolnost, například u tesařských spojů pergoly či krokví. Podrobnější návod na tesařské spoje a spojování trámů najdete například na portálu EAGRI.cz, který nabízí podklady v souladu s platnými ČSN.
| Typ spoje | Fixace | Doporučený rozměr/průměr |
|---|---|---|
| Dřevěné kolíky | Dubové nebo bukové kolíky | Průměr přizpůsobený trámu |
| Ocelové svorníky | Svorníky průměr 12-16 mm | Podle průřezu trámů |
| Vruty | Šikmé vedení 30-45° | Předvrtání o 1-2 mm menší než šroub |
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postupy a nástroje pro výrobu tesařských spojů
Pro výrobu kvalitních tesařských spojů je nezbytné dodržet přesný postup a použít vhodné nástroje. Tento návod na tesařské spoje a spojování trámů popisuje jednotlivé fáze od orýsování přes upnutí materiálu až po montáž spojovacích prvků.
Přesné orýsování spoje
Orýsování spoje je základním krokem, který předchází řezání a frézování. K přesnému označení čepů, zápustek a dlabů se používá pravítko pro měření délek, úhelník pro kontrolu pravých úhlů a rejsek nebo rudka pro vyznačení linií na povrchu trámu. Správné orýsování zajišťuje přesné padnutí jednotlivých částí spoje, což je klíčové pro pevnost a stabilitu konstrukce.
Upnutí a příprava materiálu
Pevné upnutí trámů je nutné pro bezpečnou a přesnou práci. K tomu slouží tesařské kozy, na které se trámy položí a zajistí hoblicemi, aby se zabránilo pohybu během řezání nebo frézování. Svorky pomáhají materiál ještě více stabilizovat a zamezit nežádoucím vibracím při práci mechanizovaným nářadím. Správné upnutí minimalizuje riziko nepřesností nebo poškození dřeva, což je důležité zejména při kampování dřeva a čepování trámů.
Řezání a frézování spojů
Pro přesné vyřezání tesařských spojů se používá kombinace ručního a mechanizovaného nářadí. Ruční okružní pila umožňuje hrubé řezání, zatímco frézovací nástavec na vrtačce nebo speciální frézka vytváří čisté drážky a zápustky. V některých případech, například u větších trámů, se využívá řetězová pila pro rychlé podélné spojování trámů nebo přeplátování. Tento postup zabezpečuje pevné a přesné napojení jednotlivých dílů konstrukce.
Vrtání a montáž spojovacího materiálu
Montáž spojovacího materiálu začíná předvrtáním otvorů, což zabraňuje praskání dřeva při zavrtávání vrutů nebo montáži svorníků. Předvrtání se provádí v přesně určených místech podle rozměrů a typu spoje. Následuje montáž vrutů nebo kovových spojovacích prvků, které zajistí pevnost spoje a jeho dlouhodobou stabilitu v konstrukci. Tento postup je vhodný i pro rohové spoje trámů a další varianty spojování.
- Orýsování spoje – vyznačení čepů a dlabů pravítkem, úhelníkem a rudkou
- Upnutí trámu – stabilizace pomocí tesařských koz, hoblic a svorek
- Řezání a frézování – použití ruční okružní pily, frézovacího nástavce a případně řetězové pily
- Předvrtání otvorů – přesné vrtání pro montáž spojovacích prvků
- Montáž spojovacího materiálu – zavrtání vrutů či montáž svorníků
- Používejte kvalitní nástroje a dodržujte bezpečnostní opatření
- Pevné upnutí zabraňuje nepřesnostem a poškození dřeva
- Předvrtání otvíráků je nezbytné při práci s tvrdými dřevinami
- Dodržujte přesné rozměry spoje podle projektu
Tip: Pro pevné a bezpečné spojení dvou trámů doporučuji kombinovat čepování trámů s kvalitním předvrtáním a montáží vrutů, což zajistí dlouhodobou stabilitu i v náročných konstrukcích jako pergoly nebo krovy.

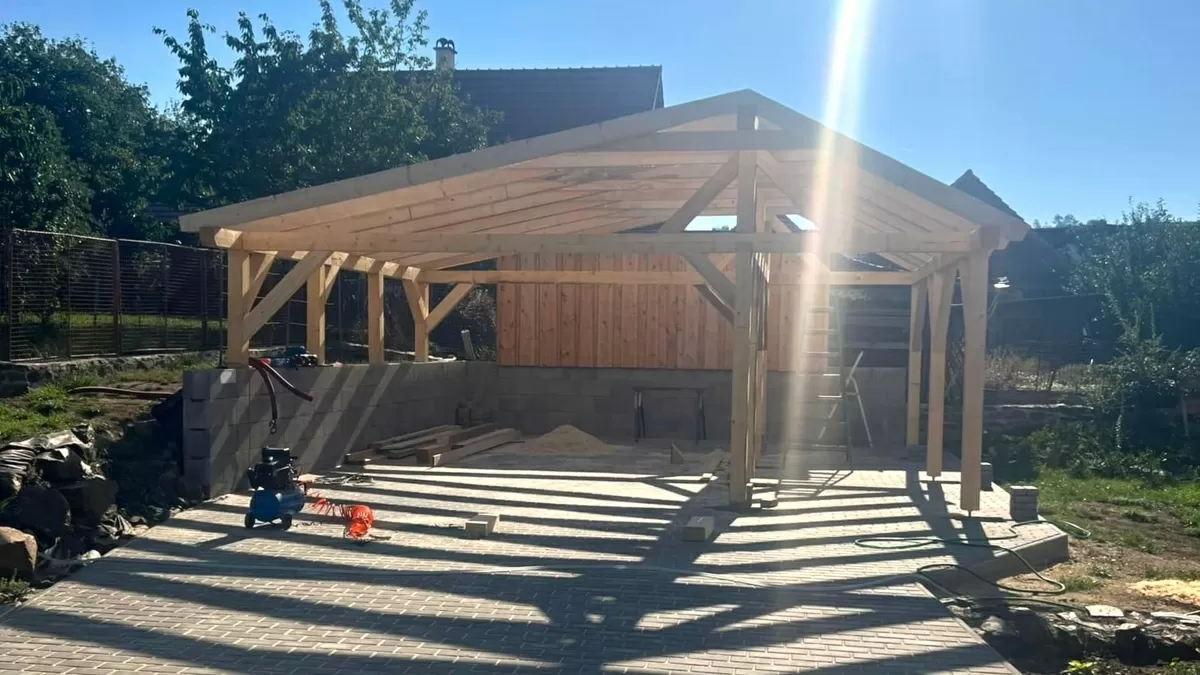

Statické a konstrukční aspekty spojování trámů
Statická pevnost konstrukce je zásadní pro bezpečnost a dlouhodobou funkčnost stavby, přičemž spoje trámů představují nejkritičtější místa z hlediska koncentrace napětí a možného oslabení materiálu. Spoje vždy snižují pevnost dřeva, protože narušují jeho kontinuitu a vytvářejí potenciální body porušení. Z tohoto důvodu je nezbytné používat dřevo bez suků, trhlin či jiných vad přímo v místech spojení, aby se minimalizovalo riziko prasklin a deformací.
Rohové spoje trámů patří mezi nejvíce namáhané konstrukční prvky, protože přenášejí síly v několika směrech – ohybové, smykové i tlakové. Proto se u těchto spojů doporučuje kombinovat čepování trámů s mechanickým zajištěním pomocí ocelových svorníků o průměru 12-16 mm a délce 200-250 mm, které výrazně zvyšují pevnost a stabilitu spoje. Svorníky musí být instalovány tak, aby nepoškodily dřevo a zároveň zabránily posunu či vybočení spojovaných prvků.
Proti postrannímu vybočení a smeknutí u tupých spojů bez čepu nebo klínu se používají skoby dostatečné délky, které působí jako zpevňující prvek bez výrazného oslabení konců trámů. Dalšími zesilujícími prvky jsou trámové rošty, které propojují dva trámy do jednoho pevného celku a tím zvyšují jejich ohybovou pevnost.
Při podélném spojování trámů je klíčové zajistit přesah spoje minimálně 30 cm a volit typ spoje podle zatížení a rozměrů trámů. Například přeplátování, které překrývá trámy do poloviny jejich tloušťky, poskytuje větší kontaktní plochu, ale má nižší pevnost při tahovém namáhání. Naopak čepové spoje s čepem o šířce přibližně 1/3 šířky trámu a délce 1/4 až 1/2 jeho výšky, vyztužené dřevěnými kolíky, patří k nejpevnějším variantám, vhodným pro konstrukce s vyššími nároky na pevnost.
- Používejte dřevo bez suků a trhlin v místech spojů
- Kombinujte čepování s ocelovými svorníky průměru 12-16 mm a délkou 200-250 mm
- Zajišťujte rohové spoje skobami proti postrannímu vybočení
- Dodržujte přesah spoje minimálně 30 cm u podélného spojování
- Volte typ spoje podle zatížení – čepové spoje pro vysokou pevnost, přeplátování pro větší kontaktní plochu
„Správné rohové spoje jsou základem bezpečné dřevěné konstrukce a jejich podcenění může vést k fatálním následkům,“ upozorňuje stavební odborník specializovaný na tesařské konstrukce.
Rozměry a vhodné materiály trámů pro spojování
Trámy určené pro spojování v tesařských konstrukcích běžně dosahují rozměrů 12 × 20 cm. Dubové trámy této velikosti se vyrábějí v délkách od 80 do 400 cm, což umožňuje jejich použití v různých typech staveb, od pergol po krovy. Volba materiálu zásadně ovlivňuje pevnost spoje i jeho trvanlivost. Dubové trámy jsou preferované pro vysokou odolnost vůči mechanickému namáhání a povětrnostním vlivům, zatímco hranoly a fošny se využívají zejména pro lehčí konstrukce nebo jako doplňkové prvky.
Při napojení trámů je třeba přihlédnout k jejich rozměrům a typu dřeva, protože správný návod na tesařské spoje a spojování trámů zohledňuje vlastnosti materiálu. Moderní metody tesařského spojování trámů, jako je čepování trámů nebo kampování dřeva, se často přizpůsobují podélnému spojování trámů s ohledem na pevnost a stabilitu celé konstrukce.
- Trámy 12 × 20 cm jsou standardem pro nosné konstrukce
- Dubové trámy se vyrábějí v délkách 80-400 cm pro větší stabilitu
- Hranoly a fošny slouží jako doplňující materiály v konstrukci
- Výběr spojovacího materiálu závisí na rozměru a druhu dřeva
Tip: Při spojování trámů vždy vyberte spoj podle materiálu a zatížení, aby se zabránilo pozdějším deformacím nebo prasklinám.
Bezpečnost a kvalita práce při tesařských spojích
Práce s tesařskými spoji vyžaduje přísné dodržování pravidel bezpečnosti práce (BOZP), která zahrnují používání osobních ochranných pomůcek jako jsou certifikované rukavice, ochranné brýle s bočním krytem a oděv z odolného materiálu. Tyto pomůcky chrání před poraněním při přesném řezání, čepování trámů a kampování dřeva, kde hrozí riziko pořezání nebo odletu třísek. Zásada „Dvakrát měř, jednou řež“ je nezbytná pro minimalizaci chyb při orýsování a řezání, zejména u podélného spojování trámů a tesařských spojů krokví či pergol, kde nepřesnost vede k oslabení konstrukce.
Pro bezpečné a pevné spojení trámů je nutné materiál pevně upnout pomocí tesařských koz nebo truhlářských hoblic, aby se zabránilo pohybu během opracování. Použití ostrého a správně zvoleného nářadí, například ručních pil s kvalitními pilovými listy, frézovacích nástavců a přesných rýsovacích pomůcek (pravítko, úhelník, rejsek), zvyšuje efektivitu práce a snižuje riziko úrazu. Při vrtání otvorů pro kolíky nebo svorníky je nezbytné předvrtání vrtákem o průměru o 1-2 mm menším než průměr šroubu, aby nedošlo k prasknutí dřeva, zejména u tvrdých dřevin jako dub.
- Používejte certifikované rukavice, ochranné brýle s bočním krytem a oděv z odolného materiálu
- Dodržujte zásadu „Dvakrát měř, jednou řež“ při přesném orýsování a řezání
- Zajistěte pevné upnutí materiálu pomocí tesařských koz nebo truhlářských hoblic
- Pracujte s ostrým ručním i mechanizovaným nářadím vhodným pro dřevo
- Předvrtávejte otvory o 1-2 mm menším vrtákem než průměr šroubu
- Volte tesařský spoj podle statického zatížení a rozměrů trámů (např. čepový spoj pro vysoké namáhání)
Tip: Pro zvýšení pevnosti a trvanlivosti spoje doporučuji kombinovat tradiční čepové spoje s kovovými svorníky o průměru 12-16 mm a délce 200-250 mm, zejména u trámů s rozměry od 12 × 12 cm výše. Dodržení těchto bezpečnostních a technologických postupů zajistí dlouhodobou stabilitu konstrukce a minimalizuje riziko vzniku prasklin či deformací.
Dopad vlhkosti a teploty na pevnost tesařských spojů
Vlhkost dřeva přímo ovlivňuje pevnost tesařských spojů, protože nad 20 % vlhkosti dochází ke snížení mechanické odolnosti materiálu. Optimální skladování trámů proto probíhá při teplotách mezi 10 a 20 °C a relativní vlhkosti vzduchu kolem 12 až 15 %. Při těchto podmínkách se minimalizuje riziko kampování dřeva a deformací spojů, jako jsou čepování trámů či podélné spojování trámů.
Montáž by měla probíhat za suchého počasí a materiál musí být předem dostatečně vysušený. Moderní tesařské spoje, například spoje krokví nebo pergol, vyžadují přesné návodné postupy, aby bylo zajištěno, jak správně spojit trámy v tesařské konstrukci pevně a bezpečně.
| Faktor | Doporučený stav | Vliv na pevnost spojů |
|---|---|---|
| Vlhkost dřeva | 12-15 % | Optimální pevnost, méně deformací |
| Teplota skladování | 10-20 °C | Minimalizuje kampování a praskání |
| Montážní podmínky | Suché počasí, suché trámy | Zabraňuje oslabení spojů |
Metody kontroly kvality a diagnostika spojů po montáži
Pro zajištění dlouhodobé stability a bezpečnosti konstrukce je nezbytné provádět pravidelnou diagnostiku tesařských spojů. Vizuální inspekce odhaluje praskliny, posuny nebo nesprávné usazení spojů, což jsou typické problémy u tesarských spojů pergola či krokve. Kromě povrchové kontroly se používá měření posunu, které přesně určuje deformace a možné uvolnění spojů.
Ultrazvukové testy slouží k detekci vnitřních vad dřeva, například skrytých prasklin nebo shnilých míst, které by mohly ohrozit pevnost konstrukce. Tyto moderní metody tesařského spojování trámů výrazně přispívají k prevenci havárií.
- Vizuální inspekce – kontrola prasklin, trhlin a nesedících spojů
- Měření posunu – přesné určení deformací a pohybů spojů
- Ultrazvukové testy – odhalení vnitřních vad dřeva mimo dosah oka
- Pravidelná údržba – plánované kontroly zvyšují životnost konstrukce
Jak spojit dva trámy pevně a bezpečně
Správná diagnostika je klíčová pro zachování kvality spojů, ať už používáte čepování trámů, kampování dřeva nebo podélné spojování trámů. Dodržování návodu na tesařské spoje a spojování trámů zajistí pevné a bezpečné napojení konstrukčních prvků.
Ekologické aspekty a ochrana dřeva
Použití moderních tesařských spojů v konstrukci vyžaduje nejen pevnost, ale i dlouhodobou ochranu dřeva proti škůdcům a hnilobě. Nerezové a pozinkované spojky nabízejí účinnou ochranu proti korozi, čímž zvyšují trvanlivost konstrukce a zároveň snižují ekologickou zátěž díky delší životnosti materiálů.
Ochrana dřeva je klíčová pro zabránění napadení škůdci dřeva a rozvoji hniloby, které by mohly výrazně oslabit spoje, například u tesařských spojů pergola nebo krokve. Pro správné spojování trámů se doporučuje kombinovat mechanické spoje s ekologicky šetrnými impregnacemi.
- Používejte nerezové spojky pro odolnost proti vlhkosti a korozi
- Vyberte pozinkované spojky pro standardní ochranu v běžných podmínkách
- Ošetřujte dřevo proti škůdcům a hnilobě vhodnými ekologickými prostředky
- Dodržujte návody na tesařské spoje a spojování trámů včetně čepování trámů a kampování dřeva
Jak správně spojit trámy v tesařské konstrukci
Pro pevné a bezpečné napojení dvou trámů se kromě tradičních metod, jako je přeplátování nebo čepování trámů, využívají moderní tesarske spoje s nerezovými spojkami, které prodlužují životnost celé konstrukce a minimalizují ekologické dopady.
Moderní technologie a automatizace výroby spojů
Moderní technologie zásadně proměňují výrobu tesařských spojů a spojování trámů v konstrukci. CNC obrábění umožňuje zhotovit spoje s vysokou přesností, která minimalizuje chybovost a zajišťuje pevnost i dlouhou životnost konstrukce. Robotizace navíc zrychluje výrobu, čímž se zvyšuje efektivita a snižují výrobní náklady. Tyto moderní tesarske spoje se stále častěji využívají nejen u pergol nebo krokví, ale i při podélném spojování trámů a čepování trámů.
Moderní metody tesařského spojování trámů
- CNC obrábění přesně řeže i složité tvary pro kampování dřeva a přeplátování trámů
- Robotizované linky umožňují sériovou výrobu rohových spojů dřeva a dalších tesařských spojů
- Automatizace výroby zajišťuje konzistentní kvalitu a minimalizuje lidské chyby
Tip: Pro pevné a bezpečné spojení dvou trámů doporučují odborníci využít kombinaci CNC obrábění s tradičními metodami, například čepováním, a vždy dbát na správnou přípravu dřeva podle návodu na tesařské spoje a spojování trámů.
Časté dotazy
Čím se spojují trámy v tesařských konstrukcích?
Tradičně dřevěnými kolíky z dubu nebo buku, moderně také ocelovými svorníky průměru 12-16 mm a vruty vedenými šikmo v úhlu 30-45°.
Jak udělat tesařský spoj krok za krokem?
Začněte přesným orýsováním, upněte materiál, proveďte řezání a frézování, předvrtejte otvory a namontujte vruty či svorníky.
Jak spojit dva trámy pevně a bezpečně?
Použijte čepový spoj se dlabem hlubokým o 10 mm více než čep, zajištěný kolíky a vruty vedenými v úhlu 30-45°.
Jaké jsou rozměry běžných trámů pro spojování?
Trámy mají obvykle rozměr 12×20 cm a délku 80-400 cm, přičemž dubové trámy jsou preferovány pro pevnost.
Jak předvrtat otvory u tvrdých dřevin?
Předvrtejte otvory o 1-2 mm menší než průměr šroubu, aby nedošlo k prasknutí dřeva.
Jaké jsou nejnamáhavější tesařské spoje?
Rohové spoje jsou nejnamáhavější, doporučuje se kombinace čepového spoje se svorníky a kovovými úhelníky.
Jak skladovat trámy pro zachování pevnosti spojů?
Skladujte při teplotě 10-20 °C a vlhkosti 12-15 %, montáž provádějte při suchém počasí a materiál nechte vyschnout.
Jak kontrolovat kvalitu tesařských spojů po montáži?
Provádějte vizuální inspekci prasklin a posunů, měření deformací a ultrazvukové testy pro odhalení vnitřních vad.
Jak ochránit dřevo v tesařských spojích?
Použijte nerezové nebo pozinkované spojky a aplikujte ochranu proti škůdcům a hnilobě, což prodlužuje životnost spojů.
Jaké moderní technologie se využívají při výrobě tesařských spojů?
Používá se CNC obrábění a robotizace, které zvyšují přesnost a rychlost výroby spojů.
Jaký je rozdíl mezi podélným a rohovým tesařským spojem?
Podélný spoj propojuje trámy ve směru jejich délky, zatímco rohový spoj spojuje trámy pod úhlem 90 stupňů, často používaný v rámech.
Jaký materiál se používá k zajištění tesařských spojů kromě dřeva?
K zajištění spojů se často používají ocelové hřeby, šrouby a kovové úhelníky, které zvyšují pevnost spojení.
Jaký je základní postup při výrobě čepového tesařského spoje?
Nejprve se vyřízne čep na jednom trámu, poté dlab na druhém, přičemž čep musí být o 2-3 mm užší než dlab pro správné usazení.
Jak ovlivňuje vlhkost dřeva pevnost tesařského spoje?
Optimální vlhkost dřeva je kolem 12 %, vyšší vlhkost může způsobit smršťování a oslabení spojů až o 20 %.
Jaké jsou moderní technologie používané při výrobě tesařských spojů?
Používají se CNC stroje pro přesné frézování a laserové měření, které zvyšují přesnost a rychlost výroby spojů.
