Domovní rozvaděč je srdcem elektrické instalace v bytě, kde se propojují pojistky, jističe a proudový chránič 30 mA pro bezpečný provoz. Správné schéma a zapojení zajistí nejen ochranu před přetížením a zkratem, ale i spolehlivou přepěťovou ochranu SPD proti nárazovým přepětím. Dodržení platných norem je klíčové pro bezpečnost i funkčnost celé elektroinstalace.
💡 Klíčové informace
- Domovní rozvaděč v bytě je podružný rozvaděč umístěný za elektroměrovým rozvaděčem s hlavním jističem bytu.
- Pořadí osazení rozvaděče je hlavní vypínač (2 moduly), přepěťová ochrana (3-4 moduly), proudové chrániče (3-5 modulů) a jističe okruhů (1 modul na okruh).
- Rezerva volných DIN modulů by měla být minimálně 25-40 % pro budoucí rozšíření.
- Každý světelný i zásuvkový okruh musí mít proudový chránič 30 mA, typ A je minimální požadavek.
- Rozvaděč musí být umístěn ve výšce umožňující pohodlnou obsluhu, obvykle kolem 1,8 metru nad podlahou.
Jak správně zapojit domovní rozvaděč v bytě krok za krokem
Správné zapojení domovního rozvaděče v bytě začíná vhodnou přípravou a správným pořadím instalace hlavních prvků. Hlavní vypínač, který zabírá dva DIN moduly, musí být umístěn jako první prvek. Následuje přepěťová ochrana SPD, která zabezpečuje elektrickou instalaci proti přepětí. Proudový chránič 30 mA zajišťuje ochranu proti úrazu elektrickým proudem a jističe jiští jednotlivé okruhy podle potřeby.
Příprava rozvaděče a materiálu
Výběr skříně domovního rozvaděče s minimálním krytím IP30 je základ pro bezpečnou instalaci. Rozvaděč by měl být umístěn ve snadno přístupné výšce, obvykle mezi 140 až 160 cm od podlahy. Při instalaci je vhodné ponechat rezervu modulů pro budoucí rozšíření elektroinstalace. Připravte si všechny potřebné komponenty, například DIN moduly, pojistky a kabely, před vlastní montáží.
Zapojení hlavního vypínače a přepěťové ochrany
Hlavní vypínač je první v pořadí domovního rozvaděče a zabírá obvykle 2 moduly na liště DIN. Přepěťová ochrana SPD (typ 2 nebo kombinace typ 1+2) následuje za hlavním vypínačem a zabírá 3 až 4 moduly. Přepěťová ochrana chrání elektrickou instalaci v bytě před škodlivými přepětími způsobenými například bleskem nebo spínacími jevy.
Zapojení proudových chráničů a jističů
Proudový chránič s citlivostí 30 mA (minimálně typ A) se zapojuje za přepěťovou ochranou a slouží k ochraně osob před úrazem elektrickým proudem. Za proudovým chráničem následují jističe, které jiští jednotlivé okruhy v bytě. Každý jistič zabírá jeden DIN modul a je vhodné je dimenzovat podle plánované zátěže a typu spotřebičů v okruhu.
- Výběr a příprava skříně – zvolte rozvaděč s IP30 a rezervou modulů
- Instalace hlavního vypínače – umístěte jej jako první prvek na DIN lištu
- Montáž přepěťové ochrany SPD – za hlavní vypínač, 3-4 moduly
- Zapojení proudového chrániče 30 mA typ A – za přepěťovou ochranou
- Připojení jističů – jištění jednotlivých okruhů, jeden modul na jistič
- Kontrola zapojení – ověřte správnost a bezpečnost všech spojů
Tip: Domovní rozvaděč by měl být umístěn ve výšce 140-160 cm pro snadný přístup a splnění bezpečnostní normy ČSN.

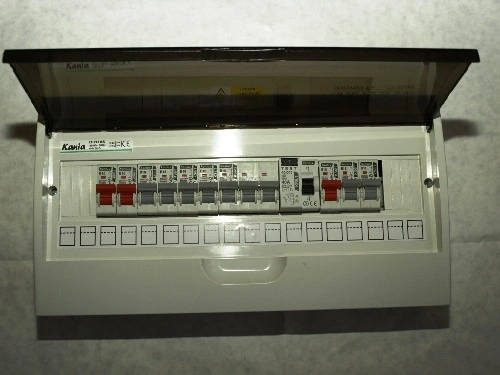

Jaké prvky musí obsahovat domovní rozvaděč v bytě
Domovní rozvaděč v bytě představuje klíčový prvek elektrické instalace, který musí obsahovat přesně definované komponenty podle platné normy ČSN 33 2130 ed. 4 (platné od roku 2025). Tyto prvky zabezpečují ochranu proti přetížení, zkratu a úrazu elektrickým proudem, zároveň umožňují spolehlivé rozdělení a řízení elektrických okruhů.
Jaké jsou základní prvky domovního rozvaděče v bytě?
Domovní rozvaděč musí obsahovat hlavní jistič s hodnotou odpovídající sjednanému příkonu bytu, typicky 16 A až 25 A pro standardní byty, který chrání celou instalaci před přetížením a zkratem. Následují proudové chrániče (RCD) s citlivostí 30 mA, které zajišťují ochranu proti úrazu elektrickým proudem a musí být instalovány na každý světelný i zásuvkový okruh. Pro lepší přehlednost a bezpečnost se doporučuje použití více menších proudových chráničů typu A nebo F, případně kombinovaných jističů s chráničem (RCBO), které šetří místo a zvyšují spolehlivost. Modulární jističe (1 modul na jednofázový okruh, 3 moduly na třífázový) slouží k jištění jednotlivých okruhů podle jejich zatížení. Dále jsou nezbytné svorky pro uzemnění (PE) a nulování (N) s dostatečnou kapacitou pro připojení vodičů. Doporučuje se ponechat minimálně 25-40 % volných DIN modulů pro budoucí rozšíření, u moderních instalací s fotovoltaikou nebo elektromobily je vhodné rezervu zvětšit.
| Prvek | Funkce | Počet modulů (DIN) |
|---|---|---|
| Hlavní jistič | Ochrana celého bytu před přetížením | 2-4 |
| Přepěťová ochrana SPD | Ochrana proti přepětí typu 2 nebo 1+2 | 3-4 |
| Proudový chránič 30 mA | Ochrana proti úrazu elektrickým proudem | 2-5 (podle počtu okruhů) |
| Modulární jističe | Jištění jednotlivých okruhů | 1-3 na okruh |
| Stykač | Spínání okruhů (např. bojler, HDO) | 2-4 |
| Časovač | Řízení časových spínání (např. osvětlení) | 1-2 |
| RCBO | Kombinace jističe a chrániče v jednom modulu | 1 na okruh |
| Svorky uzemnění | Bezpečné uzemnění instalace | 1-2 |
| DIN modul rezerva | Rezerva pro budoucí rozšíření | 1-4 |
Co musí obsahovat domovní rozvaděč podle norem?
Podle ČSN 33 2130 ed. 4 musí domovní rozvaděč v bytě obsahovat proudové chrániče s hodnotou vybavovacího proudu 30 mA na všechny světelné a zásuvkové okruhy. Pro zásuvkové okruhy je minimálně požadován typ A, pro okruhy s elektronickými měniči (tepelná čerpadla, nabíječky elektromobilů) se používají typy F nebo B. Hlavní jistič by měl být dimenzován podle maximálního příkonu bytu sjednaného s distributorem, obvykle v rozmezí 16-25 A. Přepěťová ochrana SPD typu 2 nebo kombinovaná typ 1+2 je doporučena k ochraně instalace před přepětím způsobeným bleskem nebo spínacími jevy. Instalace musí obsahovat správné uzemnění a nulování, které snižují riziko elektrického úrazu a zajišťují správnou funkci ochranných prvků. Pro specifické okruhy, jako jsou bojler, klimatizace nebo varná deska, se instalují stykače a časovače, které umožňují bezpečné a efektivní spínání. Rezerva modulů v rozvaděči by měla být minimálně 25 %, u moderních domácností s vyššími nároky doporučuji více než 40 %.
Jak zapojit proudový chránič v domovním rozvaděči?
Proudový chránič 30 mA se zapojuje za hlavní jistič a před modulární jističe jednotlivých okruhů, aby chránil každý okruh samostatně. Správné zapojení nulového (N) a ochranného (PE) vodiče je kritické pro funkčnost chrániče; vodiče musí být připojeny do odpovídajících svorek bez vzájemného propojení, které by mohlo způsobit falešné vybavení. Doporučuje se instalovat proudové chrániče typu A pro běžné zásuvkové okruhy a typy F nebo B pro okruhy s elektronickými měniči. Použití RCBO umožňuje kombinovat funkci jističe a chrániče v jednom modulu, což šetří místo a zjednodušuje zapojení. Po instalaci je nutné provést revizi kvalifikovaným elektrotechnikem, který ověří správnost zapojení, funkčnost ochranných prvků a označení jednotlivých okruhů podle ČSN.
Tip: Přepěťová ochrana SPD musí být připojena co nejkratšími vodiči k fázím, nulovému a ochrannému vodiči, a musí být zajištěno kvalitní uzemnění, aby efektivně chránila instalaci před náhlými přepětími, zejména v oblastech s častými bouřkami.
Zdroj informací: eagri.cz
Jak a kde umístit domovní rozvaděč v bytě
Domovní rozvaděč v bytě by měl být instalován v suchém prostředí, které zajistí jeho dlouhodobou funkčnost a bezpečnost elektrické instalace v bytě. Výška umístění se doporučuje přibližně 1,8 metru nad podlahou, což usnadňuje pohodlný přístup k pojistkám a jističům i k proudovému chrániči 30 mA. Přístupnost rozvaděče je klíčová pro rychlou obsluhu a případnou údržbu.
Kromě správného výškového umístění je nutné zajistit krytí minimálně IP30, které ochrání elektrické prvky před prachem a náhodným dotykem. Podle návodu na instalaci a zapojení domovní rozvodnice v bytě je vhodné plánovat i rezervu pro DIN moduly, například pro přepěťovou ochranu SPD.
- Vyberte suché a větrané místo bez přímého vlivu vody
- Umístěte rozvaděč ve výšce cca 1,8 m pro snadný přístup
- Zajistěte krytí IP minimálně 30 pro ochranu před vniknutím prachu
- Plánujte dostatek místa pro instalaci jističů, proudového chrániče a přepěťové ochrany SPD
- Dodržujte bezpečnostní normy a požadavky na instalaci rozvaděče
Jak vysoko by měl být domovní rozvaděč umístěn v bytě
Optimální výška 1,8 m nad podlahou zajišťuje komfortní obsluhu a splňuje bezpečnostní požadavky na elektrický rozvod.
Jaké jsou požadavky na jištění a ochranu okruhů v rozvaděči
Pro bezpečnou elektrickou instalaci v bytě je nezbytné správně zvolit pojistky a jističe včetně proudových chráničů. Každý světelný a zásuvkový okruh musí být jištěn proudovým chráničem 30 mA, který výrazně snižuje riziko úrazu elektrickým proudem. Volba typu jističe závisí na charakteru spotřebičů a zatížení okruhu, přičemž instalace rozvaděče musí respektovat platné bezpečnostní normy včetně dostatečné DIN modul rezervy pro případné rozšíření.
Typy proudových chráničů a jejich použití
Proudové chrániče se dělí podle typu na AC, A, F a B, přičemž základní ochranu pro bytové instalace zajišťuje typ A s citlivostí 30 mA. Typ AC je vhodný pro jednoduché rezidenční okruhy bez elektronických spotřebičů. Typ F se doporučuje pro okruhy s frekvenčními měniči nebo elektronickými zařízeními, zatímco typ B chrání i před stejnosměrnými proudy, což je nutné u speciálních zařízení, například elektromobilů.
Výhody a použití RCBO
RCBO kombinuje funkci jističe a proudového chrániče v jednom modulu, čímž šetří místo v domovním rozvaděči a zvyšuje přehlednost zapojení. Tento modul umožňuje individuální jištění každého okruhu s ochranou proti přetížení, zkratu i úniku proudu, což zlepšuje bezpečnost a usnadňuje údržbu elektrické instalace v bytě. Použití RCBO je vhodné zejména tam, kde je omezený prostor a vyžaduje se maximální bezpečnost.
Rezerva a dimenzování modulů v domovním rozvaděči
Rezerva modulů v domovním rozvaděči by měla činit minimálně 25-40 % volných DIN modulů. Tato rezerva umožňuje snadné rozšíření elektrické instalace v bytě v budoucnu, například přidání nových jističů, proudového chrániče 30 mA nebo přepěťové ochrany SPD. Vyšší rezervu doporučuji zejména u bytů s plánovanou fotovoltaikou (FVE) a nabíjením elektromobilu, kde se předpokládá větší počet modulů. Pro správné dimenzování bytového rozvaděče je vhodné zvolit větší skříň, která zajistí dostatečné chlazení a prostor pro instalaci rozvaděče.
- Plánujte rezervu DIN modulů 25-40 %
- Uvažujte rozšíření pro FVE a elektromobil
- Volte větší skříň pro lepší chlazení a pohodlnou instalaci
- Zohledněte potřebu pojistek a jističů podle plánovaného zatížení
Jak správně zapojit domovní rozvaděč v bytě
Při instalaci dodržujte pravidla pro zapojení nulového a ochranného vodiče a umístění proudového chrániče v rozvaděči.
Specifika zapojení spotřebičů a slaboproudých rozvodů v bytě
Specifika zapojení spotřebičů a slaboproudých rozvodů v bytovém domovním rozvaděči jsou zásadní pro bezpečnost a správnou funkci elektrické instalace. Indukční varná deska vyžaduje samostatný třífázový okruh jištěný jističem o hodnotě 16 až 32 A a proudovým chráničem 30 mA typu A, který zajišťuje ochranu proti úrazu elektrickým proudem. Tepelná čerpadla a nabíječky elektromobilů musí být připojeny na samostatné okruhy s jištěním a proudovými chrániči typu F nebo B, přičemž u nabíječek elektromobilů je povinné použití proudového chrániče typu B kvůli vysokofrekvenčním složkám unikajícího proudu.
Slaboproudé rozvody, jako jsou domácí telefony, videotelefony, televizní a datové kabely, musí být instalovány s minimálním fyzickým odstupem od silových částí domovního rozvaděče, aby se zabránilo elektromagnetickému rušení a degradaci signálu. Doporučená vzdálenost mezi silovými a slaboproudými kabely je alespoň 10 cm, případně použití stíněných kabelů a samostatných kanálů.
Přepěťová ochrana (SPD) typu 2, případně kombinovaná typ 1+2, se instaluje přímo do domovního rozvaděče co nejblíže hlavnímu vypínači, aby se minimalizovalo riziko poškození elektronických zařízení při přepětí. Připojení SPD musí být provedeno krátkými vodiči k fázím, neutrálu a ochrannému vodiči PE s kvalitním uzemněním.
- Indukční varná deska – samostatný třífázový okruh jištěný 16-32 A jističem a proudovým chráničem 30 mA typu A
- Nabíječka elektromobilu – samostatný okruh s proudovým chráničem typu B a odpovídajícím jištěním
- Tepelné čerpadlo – samostatný okruh s proudovým chráničem typu F nebo B podle specifikace výrobce
- Slaboproudé rozvody – fyzické oddělení od silových kabelů minimálně 10 cm, použití stíněných kabelů a samostatných kanálů
- Přepěťová ochrana SPD – instalace typu 2 nebo kombinace typ 1+2 co nejblíže hlavnímu vypínači s krátkými připojovacími vodiči
- Rezerva DIN modulů – minimálně 25-40 % volných modulů pro budoucí rozšíření, u moderních instalací doporučeno přes 40 %
Návod na instalaci a zapojení domovní rozvodnice v bytě
Pro správné zapojení domovního rozvaděče v bytě je nezbytné dodržet normu ČSN 33 2130 ed. 4 platnou od ledna 2025, která stanovuje požadavky na jištění, ochranu a umístění prvků. Každý světelný a zásuvkový okruh musí být jištěn samostatným jističem a proudovým chráničem 30 mA typu A nebo vyššího (typ F, B) podle charakteru zátěže. Doporučuje se použití kombinovaných jističů a proudových chráničů (RCBO) pro úsporu místa a lepší přehlednost.
Při instalaci rozvaděče je nutné zajistit snadný přístup a umístění ve výšce 140-160 cm nad podlahou, což umožňuje pohodlnou obsluhu a servis. Rozvaděč by měl být suchý a dobře větraný, s krytím minimálně IP30 v suchých prostorách. Slaboproudé prvky se instalují v samostatné části rozvaděče nebo v oddělených rozvodnicích s dostatečnou rezervou modulů.
Postup zapojení domovního rozvaděče zahrnuje:
- Umístění rozvaděče – na suchém a přístupném místě ve výšce 140-160 cm
- Instalace hlavního vypínače – 2 moduly, umístěný jako první prvek
- Montáž přepěťové ochrany SPD – 3-4 moduly, co nejblíže hlavnímu vypínači
- Zapojení proudových chráničů 30 mA – 3-5 modulů podle počtu okruhů a typu zátěže
- Jištění jednotlivých okruhů – 1 modul na okruh, třífázové okruhy 3 moduly
- Instalace slaboproudých prvků – v oddělené části s fyzickým odstupem od silových obvodů
- Rezerva DIN modulů – zajistit minimálně 25-40 % volných modulů pro budoucí rozšíření
Tip: Při instalaci nabíječky elektromobilu a tepelných čerpadel vždy konzultujte specifikace výrobce a požadavky distributora elektřiny, protože často vyžadují samostatné okruhy a vyšší hodnotu hlavního jističe s nutností schválení.
Dodržení těchto pravidel zajistí bezpečný, přehledný a normami vyhovující domovní rozvaděč, který umožní snadnou údržbu a budoucí rozšíření instalace. Montáž a revize musí provádět pouze elektrotechnik s platnou odbornou způsobilostí podle nařízení vlády č. 190/2022 Sb. a po dokončení práce je nutná výchozí revize s kontrolou schématu zapojení a označení okruhů.
Požadavky na revizi a bezpečnostní normy pro bytové rozvaděče
Montáž domovního rozvaděče v bytě musí provádět oprávněná firma s platným oprávněním podle Nařízení vlády č. 190/2022 Sb. Od roku 2025 platí norma ČSN 33 2130 ed. 4, která stanovuje podmínky pro bezpečnou elektrickou instalaci v bytě. Po dokončení instalace je nezbytná výchozí revize, která ověřuje správnost schématu zapojení domovního rozvaděče pro bytové instalace a správné označení všech okruhů včetně pojistek a jističů, proudového chrániče 30 mA, přepěťové ochrany SPD a rezervy pro DIN moduly.
Revizní zpráva musí potvrdit, že instalace rozvaděče splňuje všechny bezpečnostní normy a pravidla pro zapojení domovního rozvaděče v bytových jednotkách.
- Montáž provádí pouze firma s oprávněním dle Nařízení vlády č. 190/2022 Sb.
- Výchozí revize kontroluje schéma zapojení, označení okruhů a funkčnost ochranných prvků
- Dodržení ČSN 33 2130 ed. 4 je povinné od roku 2025
- Revizní zpráva je nezbytným dokladem pro bezpečný provoz elektrické instalace v bytě
Jaké jsou bezpečnostní normy pro instalaci domovního rozvaděče v bytě
Normy kladou důraz na správné dimenzování jističů, instalaci proudového chrániče 30 mA a přepěťové ochrany SPD, aby byla zajištěna bezpečnost uživatelů i majetku.
Časté dotazy k zapojení a schématu domovního rozvaděče v bytě
Otázka: Jak vysoko by měl být domovní rozvaděč umístěn v bytě?
Optimální výška umístění domovního rozvaděče je přibližně 1,8 metru nad podlahou, což umožňuje pohodlnou obsluhu a servis.
Otázka: Co musí obsahovat domovní rozvaděč v bytě podle platných norem?
Musí obsahovat hlavní vypínač (2 moduly), přepěťovou ochranu SPD (3-4 moduly), proudové chrániče 30 mA (3-5 modulů) a jističe pro jednotlivé okruhy (1 modul na okruh).
Otázka: Jaký proudový chránič se používá v bytovém domovním rozvaděči?
Používá se proudový chránič s citlivostí 30 mA, minimálně typu A, vhodný pro ochranu zásuvkových i světelných okruhů.
Otázka: Kolik rezervy modulů je doporučeno v domovním rozvaděči?
Doporučuje se minimálně 25-40 % volných DIN modulů pro budoucí rozšíření, zejména u bytů s plánovanou fotovoltaikou nebo elektromobilem.
Otázka: Kdo smí montovat a zapojovat domovní rozvaděč?
Montáž i zapojení musí provádět odborně způsobilý elektrikář podle nařízení vlády č. 190/2022 Sb., aby byla zajištěna bezpečnost a shoda s normami.
Otázka: Jaká je funkce přepěťové ochrany v domovním rozvaděči?
Přepěťová ochrana SPD (typ 2 nebo kombinace 1+2) chrání elektrickou instalaci a spotřebiče před škodlivými přepětími.
Otázka: Jak zapojit proudový chránič v domovním rozvaděči?
Proudový chránič se zapojuje za hlavní vypínač a před jističe jednotlivých okruhů, aby zajistil účinnou ochranu proti úrazu elektrickým proudem.
Otázka: Jaké vodiče a průřezy se používají v bytové instalaci?
Světelné okruhy používají vodiče CYKY 3×1,5 mm², zásuvkové CYKY 3×2,5 mm² s jističem 16 A, třífázový sporák vodičem 5×2,5 mm².
Otázka: Jaké jsou požadavky na revizi domovního rozvaděče?
Po dokončení montáže musí proběhnout výchozí revize, která ověřuje správné zapojení a označení okruhů; revizní zpráva je podkladem k uvedení do provozu.
Otázka: Jak se zajišťuje bezpečnost při zapojení domovního rozvaděče?
Bezpečnost zaručují proudové chrániče 30 mA, správný výběr jističů, přepěťová ochrana SPD a dodržení normy ČSN 33 2130 ed. 4.
Otázka: Jaké jsou základní kroky při instalaci domovního rozvaděče v bytě?
Nejprve se zkontroluje vhodné místo, pak se rozvaděč upevní ve výšce cca 140-180 cm a provede se zapojení podle schématu s respektováním barevného značení vodičů.
Otázka: Jaké prvky musí obsahovat domovní rozvaděč pro správnou ochranu elektrické instalace?
Domovní rozvaděč musí obsahovat jističe pro jednotlivé okruhy, proudové chrániče typu AC nebo A a přepěťovou ochranu podle ČSN EN 61643-11.
Otázka: Jaké jsou základní prvky domovního rozvaděče v bytě?
Základní prvky zahrnují elektroměrový rozvaděč, hlavní vypínač, jističe, proudové chrániče 30 mA a přepěťovou ochranu SPD.
Otázka: Jaký je postup krok za krokem pro zapojení domovního rozvaděče v bytě?
- Kontrola prostoru a upevnění rozvaděče
- Instalace hlavního vypínače a přepěťové ochrany
- Zapojení proudových chráničů za hlavní vypínač
- Připojení jističů na jednotlivé okruhy
- Kontrola zapojení a provedení revize odborníkem
Otázka: Jaké jsou praktické tipy pro instalaci domovního rozvaděče v bytě?
Doporučuje se ponechat rezervu DIN modulů pro budoucí rozšíření, dodržovat barevné značení vodičů a vždy konzultovat zapojení s kvalifikovaným elektrikářem.
Odborná rada: Montáž a zapojení domovního rozvaděče vyžaduje odbornou způsobilost a následnou revizi, bez které nelze instalaci bezpečně uvést do provozu. Dodržování bezpečnostních norem zajišťuje dlouhodobou spolehlivost a ochranu vaší elektrické instalace v bytě.
