Pultový vikýř představuje praktické řešení pro zvětšení obytného prostoru pod střechou a zároveň umožňuje lepší osvětlení interiéru. Jeho konstrukce vyžaduje pečlivé tesařské zpracování, které zohledňuje typy střešních vikýřů i správné zateplení. Znalost těchto principů výrazně ovlivní životnost a funkčnost výsledné stavby.
📊 Klíčová fakta
- Pultový vikýř je konstrukčně nejjednodušší typ vikýře, často používaný na střechách s větším sklonem než 40°.
- Vikýřová okna přivádějí do interiéru přibližně o 50 % méně světla než střešní okna.
- Typy vikýřů zahrnují sedlový, trojúhelníkový, valený, lichoběžníkový a volské oko, každý s odlišnou konstrukcí a využitím.
- Střechy se sklonem menším než 40° nejsou pro vikýře vhodné bez úprav, což může ovlivnit interiér i vzhled.
- Konstrukce vikýře vyžaduje pevné těsnění, správné odvětrání a kvalitní izolaci, aby se předešlo tepelným ztrátám a zatékání.

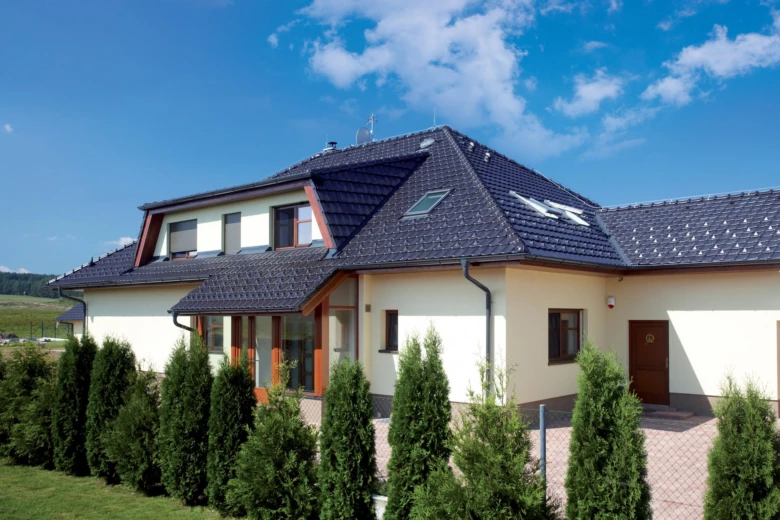

Co je pultový vikýř a jaká je jeho konstrukce
Pultový vikýř je typ střešního vikýře s jednosměrným sklonem střechy, obvykle mezi 10° až 40°, přičemž se doporučuje jeho použití na střechách s minimálním sklonem 40°. Konstrukčně patří mezi nejjednodušší vikýře, sestává z čelní svislé stěny, nosné tesařské konstrukce a střešní krytiny, která může být keramická nebo betonová taška, případně plechová krytina. Správné utěsnění detailů je nezbytné k eliminaci zatékání, protože jednosměrný sklon zvyšuje riziko průniku vody při silných deštích.
Jaká je konstrukce pultového vikýře
Nosná konstrukce pultového vikýře tvoří rám z masivního řeziva, nejčastěji smrkového nebo borovicového dřeva o průřezu minimálně 60 x 120 mm, který je pevně zakotven do hlavní střešní konstrukce. Na rám se klade bednění z prken nebo OSB desek tloušťky 18-22 mm, které slouží jako podklad pro střešní krytinu. Střešní krytina pultového vikýře odpovídá typu hlavní střechy a musí být provedena s přesnými klempířskými detaily, zejména u napojení na hlavní střechu a kolem vikýřového okna.
Tepelná izolace vikýře se provádí vložením minerální vlny o tloušťce 150-200 mm mezi krokve vikýře a doplněním parozábrany na vnitřní straně konstrukce. Zvláštní pozornost je třeba věnovat detailům kolem vikýřového okna, kde se často tvoří tepelné mosty. Proto se doporučuje použít speciální izolační pásky a kvalitní těsnící materiály, které zajistí vzduchotěsnost a zabrání kondenzaci vlhkosti.
Pultový vikýř vyžaduje precizní těsnicí opatření, protože jeho jednosměrný sklon střechy zvyšuje riziko zatékání během intenzivních srážek a větrných podmínek. Klempířské prvky, jako jsou oplechování a okapové žlaby, musí být instalovány s přesností dle ČSN 73 1901, aby se zajistila dlouhodobá odolnost konstrukce proti vodě. Na rozdíl od složitějších vikýřů, jako jsou valené nebo volské oko, je pultový vikýř konstrukčně méně náročný a umožňuje jednodušší montáž i při dodatečných úpravách střechy.
Tabulka základních prvků konstrukce pultového vikýře:
| Prvek | Popis | Doporučené rozměry / materiál |
|---|---|---|
| Nosný rám | Masivní dřevo, pevné kotvení do krovu | Smrk/bříza, 60 x 120 mm a více |
| Bednění | Podklad pro střešní krytinu | OSB desky 18-22 mm nebo prkna |
| Střešní krytina | Keramické, betonové tašky nebo plech | Shodná s hlavní střechou |
| Tepelná izolace | Minerální vlna mezi krokvemi | 150-200 mm, parozábrana na vnitřní straně |
| Klempířské detaily | Oplechování, okapy, těsnění | Podle ČSN 73 1901, kvalitní těsnící pásky |
Tip: Při plánování pultového vikýře je vhodné zohlednit jeho umístění již ve fázi projektování střechy, aby bylo možné správně dimenzovat nosné prvky a zajistit optimální sklony pro odvod vody. Dodatečné stavby vikýře bez úpravy hlavní konstrukce často vedou k problémům s těsností a tepelnou izolací.

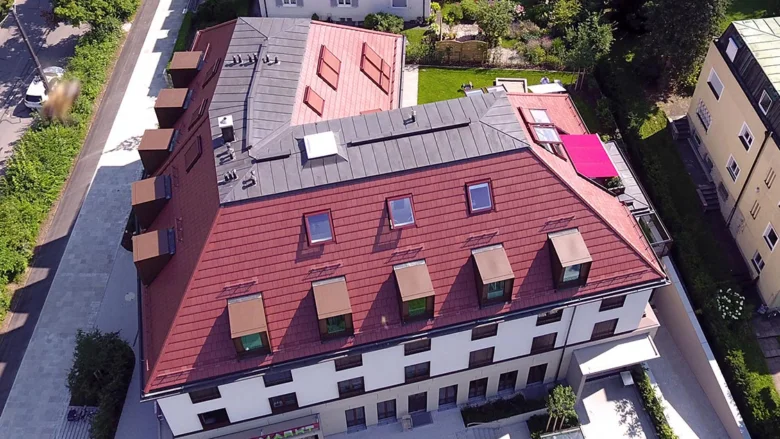

Typy střešních vikýřů a jejich charakteristika
Jaké jsou druhy vikýřů a jejich charakteristiky?

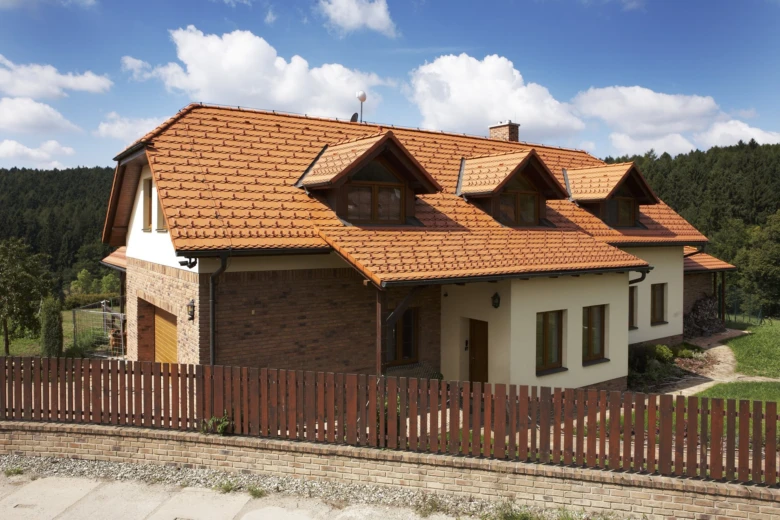

Mezi nejčastější typy střešních vikýřů patří sedlový, trojúhelníkový, valený, lichoběžníkový, volské oko a pultový vikýř. Sedlový vikýř má sklon střechy shodný s hlavní střechou, což umožňuje jednoduché napojení střešní krytiny a standardní konstrukční řešení. Trojúhelníkový vikýř se vyznačuje výrazně větším sklonem, obvykle přes 50°, což zajišťuje rychlý odvod srážek, ale snižuje množství přirozeného světla v podkroví. Valený vikýř má zakřivenou střešní konstrukci ve tvaru části válce, vyžaduje precizní tesařskou práci a používá se zejména u historických staveb, přičemž jeho realizace patří k finančně nejnáročnějším. Lichoběžníkový vikýř má šikmé boční stěny a mírnější sklon střechy než hlavní střecha, což zvětšuje užitný prostor podkroví. Vikýř typu volské oko má charakteristický zakřivený tvar a krytinu z bobrovek pokládaných do šupinového nebo korunkového vzoru, což vyžaduje vysokou přesnost pokrývačských prací a řadí ho mezi nejdražší typy vikýřů. Pultový vikýř má rovný sklon střechy, konstrukčně je nejjednodušší, ale vyžaduje pečlivé těsnicí a izolační detaily kvůli zvýšenému riziku zatékání.
| Druh vikýře | Sklon střechy | Konstrukční náročnost | Dopad na prostor | Poznámka |
|---|---|---|---|---|
| Sedlový vikýř | Stejný jako střecha (30-45°) | Střední | Standardní | Snadné napojení krytiny a konstrukce |
| Trojúhelníkový | Velký (>50°) | Nízká | Méně světla | Omezené osvětlení, rychlý odvod srážek |
| Valený vikýř | Zakřivený (část válce) | Vysoká | Komfortní | Vyšší cena, náročná tesařská práce |
| Lichoběžníkový | Mírnější, šikmé stěny | Střední | Větší prostor | Zvýšený užitný prostor v podkroví |
| Volské oko | Zakřivený | Velmi vysoká | Estetický prvek | Bobrovky, náročné pokrývačské práce |
| Pultový vikýř | Rovný sklon (10-20°) | Nízká | Menší prostor | Jednoduchá konstrukce, nutná izolace |
Jaký je rozdíl mezi vikýřem a arkýřem?
Vikýř je konstrukční prvek vyčnívající z plochy střechy a má vlastní střechu, která zvětšuje obytný prostor podkroví a umožňuje instalaci vikýřového okna. Vikýřová konstrukce musí být správně zateplena a odvětrána, aby se zabránilo tepelným mostům a vlhkosti. Arkýř je naopak výstupek z obvodové zdi budovy bez vlastní střechy, sloužící především ke zvětšení obytné plochy a estetickému doplnění fasády. Vikýř přímo ovlivňuje konstrukci střechy a vyžaduje stavební povolení, zatímco arkýř je součástí nosné zdi. Při plánování vikýře je nutné zohlednit vikýř stavební povolení a správné zateplení vikýře, aby nedocházelo k tepelným ztrátám a kondenzaci vlhkosti.
Tip: Podrobné technické postupy a normy pro tesařskou konstrukci vikýřů, včetně pultového vikýře, naleznete na portálu EAGRI.cz, který poskytuje ověřené informace o správném provedení a materiálech.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup stavby pultového vikýře krok za krokem
Příprava
Příprava stavby pultového vikýře začíná přesným návrhem, který zohledňuje sklon hlavní střechy (minimálně 40°) a umístění vikýřového okna pro optimální osvětlení podkroví. Vyberte vhodné konstrukční materiály, nejčastěji hoblované smrkové nebo borovicové řezivo s vlhkostí do 18 %. Ověřte platnost stavebního povolení pro vikýř, protože dodatečná stavba často vyžaduje úpravu projektu a souhlas stavebního úřadu. Harmonizujte tvar a rozměry vikýře se stávající střešní konstrukcí, aby nedocházelo k tepelným mostům a estetickým nesouladům.
Konstrukce rámu
Postavte tesařskou konstrukci vikýře z hranolů o minimálním průřezu 60 x 120 mm, používejte pevné spoje na pero a drážku nebo kovové spojovací prvky s protikorozní úpravou. Rám pevně připevněte ke střešní konstrukci, nejčastěji k krokvím, aby unesl zatížení střešní krytiny, větru a sněhu podle ČSN EN 1991-1-3. Kontrolujte přesnost rozměrů a rovinnost konstrukce pomocí vodováhy a laserového nivelačního přístroje, protože odchylky mohou způsobit vznik tepelných mostů a komplikace při montáži krytiny.

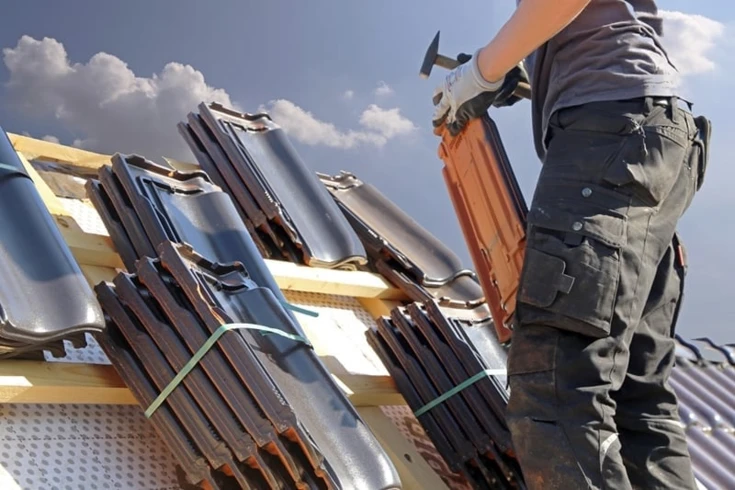

Pokládka střešní krytiny
Namontujte střešní krytinu z keramických nebo betonových tašek, případně plechových profilů, s dodržením doporučeného sklonu a přesahů. Ukotvení proveďte pomocí pozinkovaných hřebíků nebo šroubů, které zabrání uvolnění krytiny větrem. Věnujte zvláštní pozornost klempířským detailům kolem vikýřového okna, kde se často tvoří kritické body pro zatékání. Použijte oplechování s minimální tloušťkou 0,6 mm a kvalitní těsnicí pásky, aby se zabránilo průniku vody do konstrukce.
Těsnění a izolace
Použijte parotěsnou zábranu na vnitřní straně konstrukce a souvislou vrstvu tepelné izolace, například minerální vatu o tloušťce 150 mm, která minimalizuje vznik tepelných mostů. Izolaci vložte mezi krokve a doplňte ji deskovou izolací na vnější straně rámu pro zvýšení účinnosti. Kvalitní těsnicí materiály, jako jsou butylové pásky a silikonové tmely, zajistí nepropustnost proti vlhkosti a zabrání kondenzaci, která by mohla poškodit dřevěnou konstrukci.
Kontrola odvětrání a dokončení
Zajistěte odvětrání konstrukce vikýře pomocí větracích otvorů nebo mřížek v atice a pod střešní krytinou, aby se zabránilo hromadění vlhkosti a následnému vzniku plísní. Dokončovací práce zahrnují instalaci vnitřního obkladu, montáž parapetů a oplechování, které musí být provedeny s přesností a těsností. Doporučuje se odborná kontrola stavby, aby byla konstrukce bezpečná, splňovala normu ČSN 73 1901 a minimalizovala riziko tepelných ztrát.
- Návrh vikýře – zohlednění sklonu střechy nad 40° a volba konstrukčních materiálů
- Stavba tesařské konstrukce – použití hranolů min. 60 x 120 mm a pevné kotvení ke krokvím
- Montáž střešní krytiny – správné ukotvení a pečlivé oplechování kolem vikýřového okna
- Těsnění a zateplení – souvislá minerální izolace 150 mm a parotěsná zábrana eliminující tepelné mosty
- Kontrola odvětrání a finální dokončení – instalace větracích otvorů a odborná revize konstrukce
Odborná rada: Stavbu pultového vikýře vždy konzultujte s projektantem a zajistěte revizi konstrukce autorizovaným technikem, aby byla bezpečná, splňovala požadavky ČSN a minimalizovala riziko vzniku tepelných mostů a vlhkostních problémů.
Těsnění a izolace pultového vikýře: technologie a doporučení
Správné těsnění pultového vikýře je klíčové pro minimalizaci zatékání a zabránění tepelným ztrátám v konstrukci střechy. Pro efektivní zateplení vikýře se používají parotěsné fólie, které zabraňují pronikání vlhkosti do izolace a zároveň umožňují odvod vodních par. Tepelná izolace by měla mít hodnotu lambdy pod 0,035 W/mK, což výrazně snižuje únik tepla z interiéru přes tesařskou konstrukci vikýře.
Klempířské detaily tvoří poslední ochrannou vrstvu, která zabezpečuje vodotěsnost a trvanlivost konstrukce. Je nutné věnovat pozornost pevnému napojení klempířských prvků na těsnění a izolační vrstvy, aby nedocházelo k vzniku tepelných mostů.
Detaily skladby stěny pultového vikýře
- Parotěsná fólie pod vnitřní omítkou
- Tepelná izolace s lambdou < 0,035 W/mK mezi a pod krokvemi
- Větrací mezera nad izolací pro odvod vlhkosti
- Kvalitní klempířské oplechování spojující střechu a vikýřové okno
Tip: Při plánování těsnění a zateplení pultového vikýře doporučuji použít materiály schválené pro kontaktní konstrukce, které splňují ČSN normy pro stavební izolace. Tak zajistíte dlouhodobou funkčnost a komfort v podkroví.
Typické chyby a doporučení při konstrukci vikýřů
Chyby konstrukce pultového vikýře a dalších střešních vikýřů patří mezi nejčastější příčiny problémů s funkčností a trvanlivostí střechy. Nedostatečné těsnění kolem vikýřového okna nebo spoje konstrukce vedou k tepelným ztrátám a zatékání, které způsobují vlhkost a poškození konstrukce. Špatné zateplení vikýře a chybějící nebo nevhodné odvětrání zvyšují riziko kondenzace a plísní. Důležitý je také správný sklon střechy pod pultovým vikýřem, který by měl být minimálně 40°, jinak se voda špatně odvádí.
Pro minimalizaci těchto problémů doporučuji pečlivě sledovat následující body:
- Kontrola sklonu střechy – zajistit minimální sklon 40° pro správný odtok vody
- Kvalitní těsnění spojů – použít vhodné těsnící materiály kolem vikýřového okna a konstrukce
- Důkladné zateplení vikýře – aplikovat tepelnou izolaci bez přerušení
- Zajištění odvětrání – instalovat větrací průduchy pro snížení vlhkosti
- Odborná kontrola tesařské konstrukce vikýře – provést revizi odborníkem před zakrytím
Dodržení těchto zásad pomůže předejít typickým chybám při konstrukci pultového vikýře a prodlouží životnost střechy.
FAQ: Časté dotazy o pultovém a střešních vikýřích
Otázka: Jaké jsou hlavní typy vikýřů používané na střechách?
Sedlový, trojúhelníkový, valený, lichoběžníkový a pultový vikýř představují základní střešní vikýř typy, každý s odlišnou konstrukcí a specifickým využitím.
Otázka: Co je charakteristické pro pultový vikýř?
Pultový vikýř konstrukce má jednu plochou střechu se sklonem obvykle mezi 10° až 30°, je jednoduchý na tesařskou konstrukci a vyžaduje kvalitní těsnění pro správnou funkčnost.
Otázka: Pro jaký sklon střechy se vikýře obecně nedoporučují?
Vikýře se nedoporučují pro střechy se sklonem menším než 40°, protože nízký sklon zvyšuje riziko zatékání a problémy s odvodem vody.
Otázka: Jaký je rozdíl mezi vikýřem a arkýřem?
Vikýř je vystupující konstrukce integrovaná ve střešní konstrukci, zatímco arkýř je výstupek ve zdi budovy, často s okny, ale bez napojení na střechu.
Otázka: Jak správně zateplit pultový vikýř?
Zateplení vikýře by mělo využívat tepelnou izolaci s hodnotou lambda do 0,035 W/mK a parotěsné fólie k eliminaci tepelných mostů a vlhkosti.
Otázka: Jaké materiály se používají pro konstrukci vikýřů?
Pro tesařskou konstrukci vikýře se používá kvalitní smrkové nebo borovicové dřevo, krytina je často z keramických či betonových tašek, izolace pak minerální vlna nebo pěnové materiály.
Otázka: Jaké chyby se často dělají při stavbě vikýřů?
Mezi běžné chyby patří nedostatečné těsnění, špatné zateplení, nevhodný sklon střechy a nesprávné odvětrání, což vede k vlhkosti a tepelným ztrátám.
Otázka: Jak se zajišťuje odvětrání vikýře?
Odvětrání se provádí pomocí větracích otvorů umístěných v konstrukci vikýře a správně navržené tesařské konstrukce, která umožňuje cirkulaci vzduchu.
Otázka: Jaký je postup stavby pultového vikýře?
Postup zahrnuje zajištění stavebního povolení, vypracování detailních plánů, stavbu dřevěného rámu, montáž vikýřového okna, izolaci, těsnění a kontrolu odvětrání.
Otázka: Jak ovlivňuje vikýř osvětlení podkroví?
Vikýřová okna přivádějí přibližně o 50 % méně světla než střešní okna, což může způsobit nerovnoměrné osvětlení interiéru.
Otázka: Jaká je životnost vikýře?
Při správné konstrukci a pravidelné údržbě dosahuje vikýř životnosti přes 30 let, přičemž vlhkost a špatné těsnění ji výrazně snižují.
Otázka: Jaké jsou ceny za stavbu pultového vikýře?
Cena za jednoduchou pultovou konstrukci začíná od 20 000 Kč, závisí však na materiálech, velikosti a složitosti stavby.
Otázka: Jaké jsou specifické technologie pro těsnění vikýřů?
Používají se parotěsné fólie, izolační pěny a speciální klempířské profily, které zajišťují dokonalé těsnění proti vodě a větru.
Otázka: Jak se vikýř integruje se solárními panely?
Při návrhu je nutné vikýř umístit tak, aby nezasahoval do plochy pro solární panely a neovlivnil jejich efektivitu.
Otázka: Jak často je potřeba vikýře udržovat a opravovat?
Doporučuje se pravidelná kontrola a údržba každé 2 až 3 roky, zejména kontrola těsnění, stavu krytiny a funkčnosti odvětrání.
