Ocelové překlady patří mezi klíčové prvky nosných konstrukcí, zvláště nad dveřními a okenními otvory. Správné minimální uložení překladu zaručuje jeho bezpečnou funkci a dlouhodobou stabilitu stavby. Při montáži je nutné volit vhodné materiály a dodržovat přesné postupy, aby nedošlo k poškození konstrukce.
📌 To nejdůležitější
- Minimální tloušťka maltového lože pod ocelovým překladem je 6-15 mm, často doporučováno 15 mm.
- Minimální délka uložení ocelových překladů na zdivo se pohybuje mezi 120-250 mm podle typu a výrobce.
- Nenosné překlady mají minimální uložení 120-125 mm a jsou určeny pro světlosti do 1 010 mm.
- Výztuž v nosných překladech je rozmístěna tak, aby zvládla tahové a smykové síly, například Ytong NOP má zvýšenou únosnost o 10 kN.
- Montáž překladů vyžaduje přesné uložení, kontrolu orientace a použití tepelněizolační malty pro správné spolupůsobení s nadezdívkou.
Minimální délka a tloušťka uložení ocelových překladů
Minimální délka uložení ocelových překladů do zdiva je zásadní parametr pro zajištění správné funkce nosné konstrukce. Doporučené hodnoty se pohybují mezi 120 až 250 mm v závislosti na typu ocelového překladu a specifikacích výrobce. Maltové lože, které slouží k rovnoměrnému rozložení zatížení, má minimální tloušťku 6 až 15 mm. Tato kombinace délky uložení a tloušťky maltového lože ovlivňuje statiku a stabilitu stavby, proto je nutné při montáži ocelového překladu přesně dodržovat doporučené hodnoty.
Jaká je minimální délka uložení ocelového překladu?
Minimální délka uložení ocelového překladu se uvádí v rozmezí od 120 do 250 mm. Přesná hodnota závisí na typu překladu, například nosný nebo nenosný, a na doporučení výrobce, který stanovuje parametry na základě statického posouzení překladů. Dodržení této délky je nezbytné pro správné přenesení zatížení z konstrukce do nosné zdi a pro zajištění stability překladu nad stavebním otvorem, například ocelový překlad nad dveře musí být uložen dle těchto standardů.
Jaká je minimální tloušťka maltového lože pro uložení?
Maltové lože má za úkol zajistit rovnoměrné uložení ocelového překladu na zdivo a rozložit zatížení bez vzniku lokálních tlakových špiček. Minimální tloušťka maltového lože se pohybuje od 6 do 15 mm, přičemž optimální hodnota je 15 mm. Tloušťka maltového lože přímo ovlivňuje pevnost a stabilitu uložení, proto je zásadní při montáži ocelového překladu použít kvalitní maltu a dodržet doporučenou tloušťku.
| Parametr | Minimální hodnota | Doporučená hodnota |
|---|---|---|
| Minimální délka uložení | 120 mm | 250 mm |
| Tloušťka maltového lože | 6 mm | 15 mm |
Rozdíl mezi nosnými a nenosnými ocelovými překlady
Nosné a nenosné ocelové překlady plní ve stavbě odlišné funkce a jejich správné uložení vyžaduje pochopení jejich konstrukčních vlastností. Nosný překlad je vyztužen tahovou a smykovou výztuží a přenáší větší zatížení nad stavebními otvory s maximální světlostí až do 2 000 mm. Typickým příkladem je například Ytong NOP, který se často používá právě jako nosný překlad. Naopak nenosný překlad přenáší pouze zatížení nadezdívky a je určen pro světlosti otvorů do cca 1 010 mm.
Minimální uložení nenosného překladu do zdi je standardně 120-125 mm, což je zásadní pro jeho správnou funkci a statické posouzení překladů. Uložení ocelového překladu nad dveře musí vždy respektovat tyto hodnoty, aby byla zajištěna požadovaná nosnost a stabilita konstrukce. Jak uložit ocelový překlad v příčkové zdi závisí na tom, zda je překlad nosný či nenosný, přičemž u nosné zdi je doporučen správný způsob uložení s dostatečnou výztuží a pevnou oporou.
- Nosný překlad má tahovou a smykovou výztuž, slouží pro světlosti otvorů do 2 000 mm
- Nenosný překlad přenáší pouze zatížení nadezdívky, vhodný pro světlosti do cca 1 010 mm
- Minimální uložení nenosného překladu je 120-125 mm
- Ytong NOP je příkladem nosného ocelového překladu
- Správná montáž ocelového překladu vyžaduje statické posouzení a odpovídající materiály pro uložení překladů
Jaký je rozdíl mezi nosným a nenosným ocelovým překladem
Nosný překlad zvládá větší zatížení díky výztuži a je nezbytný v nosných konstrukcích, zatímco nenosný překlad slouží především pro přenesení hmotnosti nadezdívky u příček nebo menších otvorů.

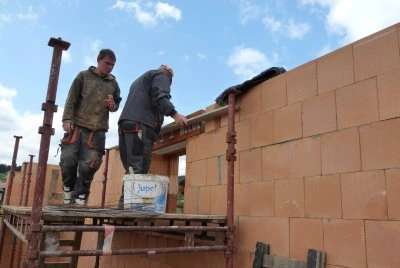

Postup montáže a uložení ocelových překladů ve stavbě
Postup montáže a uložení ocelových překladů ve stavbě začíná pečlivou přípravou podkladu a dodržením správných technologických kroků. Následující podnadpisy představují detailní návod, jak správně uložit ocelový překlad v různých typech zdí a jak zajistit jeho stabilitu během montáže.

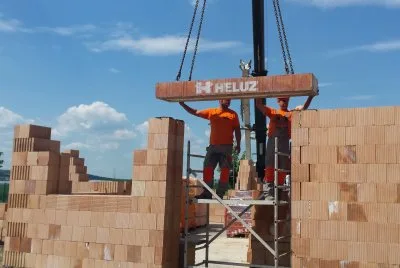

Jak správně uložit ocelový překlad ve stavbě?
Montáž ocelového překladu začíná vytvořením maltového lože o minimální tloušťce 15 mm, které zajistí rovnoměrné uložení a přenos zatížení. Překlady se zpravidla sestavují ve dvou nebo více dílech, mezi kterými se umisťuje tepelná izolace pro snížení tepelných mostů. Pro zajištění stability celého systému se jednotlivé díly fixují vázacím drátem nebo svary, přičemž je nezbytné zkontrolovat orientaci překladu podle pokynů výrobce. Montáž ocelového překladu vyžaduje i statické posouzení překladů, aby byla zajištěna dostatečná únosnost a bezpečnost konstrukce. Po uložení je nutné dodržet dobu zatvrdnutí malty, která může trvat až 14 dní, aby bylo možné pokračovat v dalších stavebních pracích.
- Příprava maltového lože – naneste maltu tlustou minimálně 15 mm pro rovnoměrné uložení překladu.
- Uložení dílů překladů – propojte jednotlivé části s vloženou tepelnou izolací mezi nimi.
- Fixace dílů – zajistěte spojení vázacím drátem nebo svary pro stabilitu celé konstrukce.
- Kontrola orientace – ověřte správné umístění překladu podle výrobních instrukcí.
- Zajištění doby zatvrdnutí – počkejte minimálně 14 dní, než přejdete k dalším pracím.
Tip: Při montáži ocelového překladu nad dveře vždy respektujte minimální uložení překladu, které vyplývá ze statického posouzení překladu a doporučení výrobce.
Jak uložit ocelový překlad v příčkové zdi?
Při uložení ocelového překladu v příčkové zdi je klíčové zajistit dostatečnou délku uložení na obou stranách, obvykle minimálně 150 mm, aby byla zachována statická funkce konstrukce. Stejně jako u nosných zdí se pod překlad vytváří maltové lože o tloušťce nejméně 15 mm. Tepelná izolace mezi jednotlivými díly překladu pomáhá eliminovat vznik tepelných mostů, což je důležité i u příček. Fixace překladů se provádí vázacím drátem, který udrží celistvost a správné usazení během následných prací. Kontrola orientace překladu podle výrobce je nezbytná, aby nedošlo k porušení statiky nebo funkce překladu.
- Stanovení délky uložení – zajistěte minimální uložení 150 mm na každé straně příčkové zdi.
- Příprava maltového lože – naneste maltu o tloušťce nejméně 15 mm pod celý překlad.
- Vložení překladu – umístěte díly překladu s tepelnou izolací mezi nimi.
- Fixace pomocí vázacího drátu – zajistěte stabilitu překladu před zatvrdnutím malty.
- Kontrola orientace – ověřte směr a správnost uložení dle výrobních instrukcí.
Odborná rada: Při uložení ocelového překladu v příčkové zdi vždy zohledněte, že i nenosné překlady musí být správně fixovány, aby nedocházelo k nežádoucím deformacím nebo prasklinám v konstrukci.
Materiály používané pro uložení a izolaci překladů
Pro správné uložení ocelového překladu ve stavbě je nezbytné použít vhodné materiály, které zajistí pevnost a zároveň minimalizují tepelné mosty. Maltové lože se obvykle tvoří z cementové malty o minimální tloušťce 15 mm, která pevně fixuje překlad a přenáší zatížení do zdiva. Styčné spáry mezi překladem a zdivem se následně promaltují tepelněizolační maltou, například značky HELUZ, která má nižší tepelnou vodivost a snižuje únik tepla.
Mezi jednotlivé díly ocelového překladu se často vkládá tepelná izolace, nejčastěji extrudovaný polystyren (XPS) o tloušťce minimálně 6 mm. Tento materiál je odolný vůči vlhkosti a tlaku, což zajišťuje dlouhodobou funkčnost izolace bez deformací. Použití takovéto izolace je klíčové pro eliminaci tepelných mostů zejména u ocelových konstrukcí často aplikovaných například jako ocelový překlad nad dveře.
- Maltové lože: cementová malta, tloušťka minimálně 15 mm
- Tepelněizolační malta (např. HELUZ) pro promaltování spár
- Tepelná izolace: extrudovaný polystyren, minimálně 6 mm
- Další vhodné materiály: speciální izolační pásky nebo pěny dle statického posouzení překladů
Tipy pro správné uložení ocelového překladu nad stavební otvor
Při montáži ocelového překladu je důležité dodržet minimální uložení překladu do zdi, což zpravidla činí alespoň 150 mm, a správně zvolit maltové lože s tepelněizolační maltou, aby byla montáž ocelového překladu pevná a zároveň tepelně efektivní.
Statické požadavky a rozměry ocelových překladů podle světlosti otvorů
Statické požadavky a rozměry ocelových překladů podle světlosti otvorů představují klíčový faktor pro bezpečnou a trvanlivou montáž ve stavbě. Nosné ocelové překlady jsou navrženy tak, aby bezpečně přenesly zatížení pro světlosti do 2 000 mm, přičemž speciální profily umožňují použití i pro větší rozpětí až do 6 000 mm. U otvorů nad 4 metry je nezbytné provést individuální statické posouzení, které zajistí správný návrh a dimenzování překladu.
Typy ocelových profilů pro překlady
Pro ocelové překlady se běžně používají profily U, UPA a YQ. U profil je základní tvar s jednoduchým průřezem vhodný pro rozpětí do 2 000 mm. UPA profil má zesílené části a umožňuje bezpečné uložení překladu pro světlosti do 4 000 mm. Největší rozpětí až do 6 000 mm zajišťuje profil YQ, který díky speciálnímu tvaru a větší nosnosti pokrývá i náročné stavební otvory. Výběr správného profilu přímo souvisí s požadovanou světlostí otvoru a celkovou statikou konstrukce.
Statické posouzení a výpočet nosnosti
Statické posouzení je nezbytné především u otvorů větších než 4 000 mm, kdy standardní profily již nemusí zajistit bezpečné přenesení zatížení. Výpočet nosnosti ocelového překladu vychází z rozměrů překladu, materiálu, zatížení a minimálního uložení překladu ve zdi. Základní postup výpočtu zahrnuje:
- Stanovení světlosti otvoru – měření vzdálenosti mezi podporami překladu
- Výběr vhodného profilu – volba U, UPA nebo YQ podle rozpětí a zatížení
- Určení minimální délky uložení – obvykle nejméně 150 mm na každé straně, dle ČSN a statického návrhu
- Posouzení zatížení – zohlednění stálých a proměnných sil působících na konstrukci
- Výpočet průhybu a napětí – ověření, že překlad splňuje limity bezpečnosti a použitelnosti
Tip: Při montáži ocelového překladu nad dveře je nutné zajistit správné podepření a kompatibilní materiály pro uložení překladů, aby nedocházelo k vzniku tepelných mostů nebo statických poruch. Statické posouzení překladů vždy zajistí odborník, který vyhodnotí specifika stavby a doporučí přesný postup.
Údržba a dlouhodobé chování ocelových překladů
Ocelové překlady ve stavbě podléhají deformacím vlivem dlouhodobého zatížení a teplotních změn, které ovlivňují jejich strukturální vlastnosti a celkovou stabilitu konstrukce. Teplotní roztažnost a smrštění oceli způsobují drobné posuny překladu, jež se kumulují a mohou vést ke vzniku trhlin v maltovém loži nebo styčných spárách. Správné uložení překladu do maltového lože o tloušťce minimálně 6-15 mm a použití vhodných materiálů, například tepelněizolační malty HELUZ, snižují riziko vzniku těchto defektů a zajišťují dlouhodobé spolupůsobení překladu se zdivem.
Pravidelná údržba ocelových překladů je nezbytná pro zachování jejich dlouhodobé funkčnosti a bezpečnosti konstrukce. Doporučuje se pravidelně kontrolovat zejména stav maltového lože a pevnost spojů mezi překladem a zdivem, přičemž je nutné věnovat zvýšenou pozornost překladům v nosných konstrukcích a nad stavebními otvory, jako jsou dveře a okna. Údržba zahrnuje také kontrolu vlhkosti, která může urychlit korozi oceli a tím snížit únosnost překladu. V případě zjištění deformací nebo trhlin je nutné provést odborné statické posouzení a případné opravy.
- Kontrolujte rovnoměrnost a tloušťku maltového lože pod překladem, ideálně 6-15 mm
- Prověřujte pevnost spojů mezi ocelovým překladem a zdivem, zejména v místech styčných spár
- Sledujte výskyt vlhkosti, která může urychlit korozi oceli a poškodit konstrukci
- Zajistěte pravidelné statické posouzení překladu, zejména u světlostí nad 2 metry a u větších zatížení
- V případě poškození proveďte opravy maltových spár nebo výměnu poškozených částí dle doporučení statika
Jaká je minimální délka uložení ocelového překladu
Minimální délka uložení ocelového překladu do zdiva závisí na typu konstrukce a zatížení, přičemž standardní hodnoty se pohybují mezi 120 až 250 mm na každé straně. Pro nosné překlady se doporučuje minimální uložení 200 mm s maltovou spárou o tloušťce minimálně 10 mm, zatímco nenosné překlady vyžadují uložení minimálně 120-125 mm. Některé systémy, například KP XL, stanovují uložení až 250 mm pro zvýšení stability a bezpečnosti.
Při montáži ocelového překladu je nutné zajistit rovnoměrné a pevné uložení na maltové lože, které zajistí správné přenesení zatížení do zdiva. Délka uložení musí být vždy potvrzena statickým posouzením překladu s ohledem na světlost otvoru a typ zdi. Nedodržení minimální délky uložení může vést k nadměrnému namáhání překladu a vzniku trhlin v konstrukci.
| Typ překladu | Minimální uložení (mm) | Doporučená tloušťka maltového lože (mm) |
|---|---|---|
| Nosný překlad | 200-250 | 10-15 |
| Nenosný překlad | 120-125 | 6-10 |
Tip: Pro správné uložení ocelového překladu nad dveřmi a v nosné zdi vždy dodržujte montážní návody výrobce a nechte provést statické posouzení odborníkem. U větších světlostí nad 2 metry je nezbytné použít dočasné podpěry a kontrolovat polohu překladu během tuhnutí malty, které trvá až 14 dní.
Časté dotazy a odpovědi k ocelovým překladům
Otázka: Jaká je minimální délka uložení ocelového překladu?
Minimální uložení se pohybuje od 120 do 250 mm podle typu překladu a výrobce. Pro běžné nosné překlady se doporučuje minimální uložení 200 mm na každé straně.
Otázka: Jak správně uložit ocelový překlad ve stavbě?
Překlad se ukládá na maltové lože s tloušťkou 6 až 15 mm, které musí být rovnoměrně rozprostřené. Fixuje se vázacím drátem nebo svary a musí být správně orientován podle výrobce.
Otázka: Jaký je rozdíl mezi nosným a nenosným ocelovým překladem?
Nosné překlady přenášejí zatížení konstrukce a jsou vybaveny výztuží, vhodné pro světlosti do 2 000 mm. Nenosné překlady přenášejí pouze zatížení nadezdívky a mají minimální uložení kolem 120-125 mm.
Otázka: Jaký materiál je vhodný pro uložení ocelového překladu?
Používá se cementová malta pro maltové lože o minimální tloušťce 15 mm a tepelněizolační malta, například HELUZ, pro promaltování spár. Mezi díly se vkládá extrudovaný polystyren o tloušťce minimálně 6 mm.
Otázka: Jak postupovat při montáži ocelového překladu?
Montáž začíná přípravou maltového lože, uložení překladů ve více dílech, vložením tepelné izolace a fixací vázacím drátem nebo svary. Doba zatvrdnutí malty může trvat až 14 dní.
Otázka: Proč je důležité správné uložení ocelového překladu?
Správné uložení zajišťuje stabilitu a rovnoměrné rozložení zatížení, čímž se zabrání deformacím a poškození překladu.
Otázka: Jak dlouhý musí být ocelový překlad nad dveřmi?
Délka překladů se řídí světlostí stavebního otvoru a minimálním uložením, které bývá obvykle 200 mm na každé straně.
Otázka: Jaké jsou běžné chyby při uložení ocelových překladů?
Časté chyby jsou nedostatečná tloušťka maltového lože, nesprávná orientace překladu, nedostatečné uložení a chybějící fixace během montáže.
Otázka: Jak správně zajistit ocelový překlad proti posunutí?
Používá se vázací drát upevněný minimálně ve dvou místech nebo bodové svary, které drží překlad během tuhnutí malty.
Otázka: Jaké jsou rozměry ocelových překladů pro různé tloušťky zdí?
Například pro zdivo tloušťky 450 mm se používá překlad široký 375 mm plus 75 mm EPS izolace na vnějším líci.
Otázka: Jak se provádí promaltování styčných spár u překladů?
Styčné spáry se promaltují maltou s tepelnou izolací, často maltou HELUZ, čímž se zajistí pevný a tepelně efektivní spoj.
Otázka: Jaké jsou speciální typy ocelových překladů?
Existují například nosné roletové a žaluziové překlady HELUZ tvořené dvěma železobetonovými trámci spojenými věncem a ukládané do tepelněizolační malty.
Otázka: Jaké jsou požadavky na dočasné podpěry při montáži překladů?
Pro rozpětí do 2 m stačí jedna podpora, nad 2 m jsou potřeba minimálně dvě podpory pro zajištění stability.
Otázka: Jaký je význam orientace písmen na překladu při montáži?
Písmena výrobce musí být čitelná a směřovat vzhůru, aby byla zajištěna správná orientace překladu a jeho funkčnost.
Otázka: Jaká je doporučená tloušťka maltové vrstvy při uložení ocelového překladu?
Doporučená tloušťka maltové vrstvy je 10 až 15 mm pro rovnoměrné podepření a přenos zatížení.
Otázka: Jaký postup se používá při dočasném podepření ocelového překladu během montáže?
Používají se stavěcí trámky nebo stojky pevně usazené, které zabraňují pohybu překladu až do úplného ztuhnutí malty.
Otázka: Jak se řeší dilatace u ocelových překladů ve větších stavebních otvorech?
Dilatace se řeší pomocí dilatačních spár nebo kluzných ložisek, které umožňují přirozené smrštění a roztažení konstrukce.
Otázka: Jaký význam má správná orientace ocelového překladu při montáži?
Správná orientace zabraňuje nesprávnému zatížení a zajišťuje optimální nosnost a funkčnost překladu.
