Krbová vložka s výměníkem umožňuje efektivní přeměnu tepla z hoření na topnou vodu, která může sloužit k vytápění celého domu. Teplovodní výměník zabudovaný ve vložce odvádí teplo spalin do vody, čímž zvyšuje účinnost a šetří palivo. Správné zapojení tohoto systému je klíčové pro bezpečný a ekonomický provoz.
⭐ Zásadní body
- Krbová vložka s výměníkem přenáší 50-75 % tepelného výkonu do topné vody.
- Voda ve výměníku je chráněna dochlazovací smyčkou a bezpečnostním ventilem.
- Doporučené palivo je tvrdé dřevo s vlhkostí pod 20 % pro maximální účinnost.
- 1 kW výkonu vytopí 40 m³ u novostaveb a 20 m³ u starších domů.
- Teplovodní výměník umožňuje vytápět celý dům a ohřívat užitkovou vodu.
Jak krbová vložka s výměníkem přenáší teplo do topné vody
Jak funguje krbová vložka s výměníkem a jak přenáší teplo do topné vody? Krbová vložka s výměníkem předává 50 až 75 % svého tepelného výkonu do topné vody, která obíhá v uzavřeném topném systému. Zbytek tepla se šíří do místnosti přes prosklená dvířka a opláštění vložky, čímž přispívá k přímému vytápění prostoru a snižuje tepelné ztráty.
Jak krbová vložka s výměníkem přenáší teplo do topné vody?
Princip fungování krbové vložky s teplovodním výměníkem spočívá v integraci výměníku tepla přímo do těla vložky. Při spalování tvrdého dřeva s vlhkostí pod 20 % se uvolňuje tepelná energie, která ohřívá vodu cirkulující ve výměníku. Tato topná voda je následně pumpována oběhovým čerpadlem do topného systému domu, například do radiátorů, podlahového vytápění nebo akumulační nádrže. Přenos tepla do topné vody představuje 50 až 75 % celkového tepelného výkonu krbové vložky, což výrazně zvyšuje efektivitu využití paliva a snižuje tepelné ztráty. Zbylých 25 až 50 % tepla se uvolňuje do místnosti přes prosklená dvířka a opláštění, což zajišťuje příjemné sálavé teplo.
Tento systém umožňuje efektivní propojení spalování paliva s centrálním topným systémem, čímž se maximalizuje využití vyrobeného tepla a zlepšuje se celková energetická bilance domu.

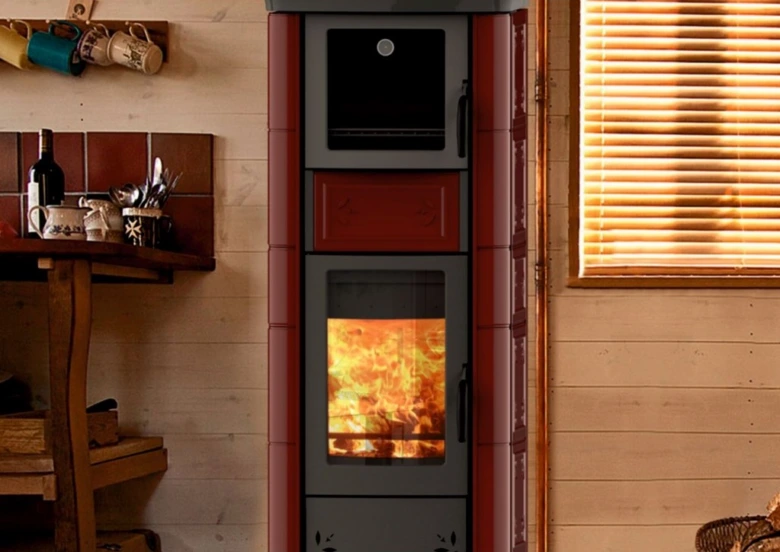

Jak správně fungují krbová kamna s výměníkem?
Krbová kamna s výměníkem pracují na obdobném principu jako vložky, avšak jako samostatné zařízení. Spaliny vznikající při spalování tvrdého dřeva ohřívají integrovaný teplovodní výměník, který předává teplo do cirkulující topné vody v uzavřeném systému. Tato voda je následně rozváděna do radiátorů, podlahového vytápění nebo zásobníků teplé vody, čímž se vytápí více místností najednou. Zároveň kamna poskytují přímé sálavé teplo do místnosti přes prosklená dvířka.
Pro správný provoz je nezbytná správná instalace výměníku, která zahrnuje použití oběhového čerpadla a bezpečnostních prvků, například dochlazovací smyčky a bezpečnostního ventilu, aby se zabránilo přehřátí a zvýšení tlaku ve výměníku. Pravidelná údržba výměníku zajišťuje dlouhodobou bezpečnost krbu a optimální výkon celého topného systému.
Klíčová fakta:
- Krbová vložka s výměníkem předává 50-75 % tepelného výkonu do topné vody v uzavřeném systému
- Zbytek tepla se uvolňuje do místnosti přes prosklená dvířka a opláštění
- Výměník tepla je integrován přímo do těla vložky nebo kamen
- Topná voda cirkuluje oběhovým čerpadlem do radiátorů, podlahového vytápění nebo akumulační nádrže
- Používá se tvrdé dřevo s vlhkostí do 20 % pro efektivní spalování a vyšší tepelný výkon
- Systém minimalizuje tepelné ztráty a zvyšuje účinnost topného systému domu
Bezpečnostní prvky a ochrana proti přehřátí
Bezpečnostní prvky krbové vložky s výměníkem jsou zásadní pro ochranu topného systému před přehřátím a poškozením. Správná funkce těchto mechanismů zajišťuje dlouhodobý a bezproblémový provoz.
Jaké jsou bezpečnostní prvky krbové vložky s výměníkem?
Krbové vložky s teplovodním výměníkem obsahují integrovanou dochlazovací smyčku, která přivádí studenou vodu do systému v okamžiku, kdy teplota vody překročí 95 °C. Tento prvek zabraňuje přehřátí výměníku a následnému poškození krbu. Bezpečnostní ventil slouží k uvolnění přetlaku v topném okruhu, čímž minimalizuje riziko výbuchu nebo havárie. Doplněk tvoří automatická regulace spalovacího vzduchu, která při dosažení kritické teploty uzavírá přívod vzduchu do spalovací komory, čímž snižuje intenzitu hoření a tím i teplotu v systému. Tyto prvky společně tvoří základ bezpečnosti krbu s výměníkem tepla.
Co je potřeba ke krbovým kamnům s výměníkem?
Pro správný provoz krbových kamen s výměníkem je nezbytné používat kvalitní palivo, ideálně tvrdé dřevo s vlhkostí pod 20 %, což zajišťuje efektivní spalování a stabilní produkci topné vody. Kromě správného paliva vyžadují kamna precizní zapojení do topného systému, aby výměník tepla správně přenášel teplou vodu do radiátorů nebo podlahového topení. Bezpečnostní prvky, jako je dochlazovací smyčka a bezpečnostní ventil, musí být součástí instalace. Navíc je vhodné mít záložní zdroj tepla pro případ přerušení provozu krbu, což přispívá k ochraně systému i obyvatel domu.
- tvrdé dřevo s vlhkostí pod 20 % zajišťuje optimální spalování
- správné zapojení výměníku do topné vody udržuje stabilní teplotu
- dochlazovací smyčka a bezpečnostní ventil chrání před přehřátím a přetlakem
- automatická regulace spalovacího vzduchu kontroluje spalování při vysokých teplotách
- záložní zdroj topení zabezpečuje provoz při vypnutí krbu
Tip: Návod na provoz krbové vložky s výměníkem vždy respektujte podle výrobce a provozujte systém v souladu s bezpečnostními normami.
Druhy výměníků a jejich využití v krbových vložkách
Krbová vložka s výměníkem využívá dva základní typy výměníků tepla – teplovodní a teplovzdušný. Teplovodní výměník ohřívá topnou vodu, která se následně rozvádí do radiátorů, podlahového topení nebo akumulační nádrže. Tento systém přenáší 50-75 % tepelného výkonu vložky do topné vody, což umožňuje efektivní vytápění celého domu a ohřev užitkové vody. Doporučené palivo je tvrdé dřevo s vlhkostí pod 20 %, například dub, buk nebo jasan, které zajišťuje vysokou výhřevnost a stabilní výkon. Teplovzdušný výměník ohřívá vzduch, který je ventilátorem rozváděn do místností, a slouží spíše jako doplňkový zdroj tepla. Tento typ výměníku je levnější a jednodušší na instalaci, ale jeho účinnost je omezená na jednu místnost a může způsobovat víření prachu.
Jak funguje krbová vložka s výměníkem
Princip fungování spočívá v přenosu tepla ze spalovacího prostoru do média – vody nebo vzduchu. Teplovodní výměník je náročnější na instalaci a vyžaduje připojení k topnému systému s oběhovým čerpadlem a bezpečnostními prvky, jako je dochlazovací smyčka a bezpečnostní ventil. Tento typ výměníku umožňuje přesnou regulaci teploty a integraci s kotlem nebo akumulační nádrží. Teplovzdušný výměník je jednodušší, ohřívá vzduch přímo v krbové vložce a rozvádí jej ventilátor, což je vhodné pro rychlé přitopení v jedné místnosti, avšak s omezenou možností regulace a vyšší hlučností.
| Typ výměníku | Výhody | Nevýhody |
|---|---|---|
| Teplovodní výměník | Přenáší 50-75 % tepla do topné vody, vytápí celý dům, možnost ohřevu užitkové vody, lepší regulace teploty | Vyšší pořizovací a instalační náklady, nutnost odborné montáže a bezpečnostních prvků |
| Teplovzdušný výměník | Nižší pořizovací náklady, rychlé přitopení místnosti | Omezený dosah tepla, hlučnost ventilátoru, víření prachu, nevhodné pro alergiky |
Tip: Instalaci výměníku musí provést odborník s platnou revizí, aby byla zajištěna bezpečnost krbu a předešlo se riziku přehřátí nebo úniku spalin. Doporučuje se také pravidelná údržba a kontrola dochlazovací smyčky a bezpečnostních ventilů.
Doporučené palivo a ekologické aspekty
Optimální palivo pro krbovou vložku s výměníkem je tvrdé dřevo s vlhkostí pod 20 %. Takové dřevo zajišťuje vysoký výkon a efektivní přenos tepla do topné vody díky teplovodnímu výměníku, zároveň snižuje množství emisí a prodlužuje životnost vložky. Měkké dřevo obsahuje více vlhkosti a při spalování produkuje více kondenzátu a sazí, což negativně ovlivňuje bezpečnost krbu a účinnost výměníku tepla.
Alternativou jsou dřevěné brikety a pelety, které mají nízkou vlhkost a velmi nízké emise. Použití těchto paliv podporuje ekologii a usnadňuje údržbu krbové vložky.
Jak topit v krbové vložce s výměníkem:
- použijte tvrdé dřevo s vlhkostí do 20 %
- preferujte dřevěné brikety nebo pelety pro stabilní výkon
- pravidelně kontrolujte a čistěte výměník tepla pro zachování účinnosti
- dodržujte bezpečnost krbu, aby nedošlo k přehřátí systému
Takový přístup zajistí efektivní fungování a dlouhodobou spolehlivost vašeho topného zařízení.
Zapojení krbové vložky s výměníkem do topného systému
Zapojení krbové vložky s výměníkem do topného systému vyžaduje přesné technické provedení, aby teplovodní výměník správně předával teplo do topné vody a zajistil bezpečnost krbu. Výměník se zapojuje paralelně k radiátorům, přičemž oběhové čerpadlo zajišťuje cirkulaci vody mezi krbem, radiátory a případnou akumulační nádrží. Níže najdete podrobný popis konstrukce a materiálů výměníku a schéma zapojení s praktickými kroky instalace.
Konstrukce a materiály výměníku
Výměník tepla v krbové vložce je obvykle vyroben z oceli nebo litiny. Ocel nabízí vysokou tepelnou vodivost a rychle předává teplo do topné vody, zároveň je lehčí a jednodušší na výrobu. Litina má vyšší korozní odolnost a dlouhou životnost, ale hůře reaguje na rychlé teplotní změny. Výběr materiálu ovlivňuje efektivitu přenosu tepla a odolnost proti usazování nečistot v systému.
Schéma zapojení a instalace
- Paralelní zapojení – výměník se připojí paralelně k radiátorům, aby topná voda mohla volně proudit přes oba zdroje tepla.
- Montáž oběhového čerpadla – nainstaluje se čerpadlo, které udržuje cirkulaci topné vody v okruhu krbové vložky a radiátorů.
- Instalace uzavíratelných kohoutů – na vstupu i výstupu výměníku se osadí kohouty pro možnost izolace a údržby.
- Zapojení zpětných klapek – zabraňují zpětnému toku vody a zajišťují správný směr proudění.
- Připojení akumulační nádrže – pokud je součástí systému, integrujte ji mezi výměník a topný okruh pro lepší využití tepla.
- Test těsnosti a funkčnosti – po montáži proveďte kontrolu všech spojů a regulaci čerpadla.
Tip: Při instalaci krbové vložky s výměníkem je vhodné poradit se s odborníkem, aby byla zajištěna bezpečnost krbu a správná funkce topného systému. Schéma zapojení krbové vložky s výměníkem pomůže předejít chybnému zapojení, které by mohlo vést k přehřátí nebo špatné cirkulaci topné vody.
Výhody a nevýhody krbových vložek s výměníkem
Krbová vložka s teplovodním výměníkem přenáší 50-75 % tepelného výkonu do topné vody, která je rozváděna do radiátorů nebo podlahového vytápění. Tento způsob vytápění zvyšuje účinnost využití tvrdého dřeva a umožňuje vytápět celý dům z jednoho zdroje. Výsledkem je výrazná úspora nákladů na palivo a lepší tepelný komfort v několika místnostech současně.
Jaké jsou konkrétní výhody krbové vložky s výměníkem?
- úspora nákladů na vytápění díky přenosu tepla do topné vody a snížení spotřeby plynu či elektřiny
- možnost vytápění více místností pomocí rozvodu teplovodního systému
- zvýšení bezpečnosti díky integrované dochlazovací smyčce a automatické regulaci spalovacího vzduchu
- komfortní ovládání teploty s možností kombinace s dalšími zdroji tepla (například plynový kotel nebo solární systém)
- ekologičtější provoz při použití tvrdého dřeva s vlhkostí pod 20 % a obnovitelných paliv, jako jsou dřevěné brikety či pelety
Nevýhody krbových vložek s výměníkem zahrnují:
- vyšší pořizovací cena, která se pohybuje obvykle mezi 40 000 až 90 000 Kč v závislosti na výkonu a výrobci
- náročnější instalace vyžadující odborný zásah topenáře a správné zapojení do stávajícího otopného systému podle ČSN EN 12828
- potřebu trvalého připojení oběhového čerpadla k elektrické síti, bez kterého hrozí přehřátí a poškození systému při výpadku elektřiny
- pravidelnou údržbu výměníku, která je složitější než u běžných krbových vložek a vyžaduje čištění sazí a strusky
- vyšší nároky na bezpečnostní opatření, včetně instalace bezpečnostního ventilu, záložního zdroje energie a správné regulace přívodu vzduchu
Tip: Při výběru výkonu krbové vložky s výměníkem zvažte, že 1 kW výkonu vytopí přibližně 20 m³ u starších domů a 40 m³ u dobře izolovaných novostaveb. Nesprávný výkon může vést k přetápění nebo nedostatečnému vytápění.
Správná instalace a provoz krbové vložky s výměníkem vyžadují dodržení bezpečnostních norem a spolupráci s odborníkem, aby se předešlo riziku přehřátí, vzniku tlakových rázů či úniku topné vody.
Údržba a servis krbové vložky s výměníkem
Čištění teplovodního výměníku v krbové vložce je náročnější než u běžných krbových kamen kvůli usazeným sazím v úzkých kanálcích výměníku tepla. Patentované technologie, například speciální čistící systémy s přístupovými otvory, usnadňují odstranění sazí a zlepšují účinnost výměníku. Pravidelný servis odbornou firmou prodlužuje životnost výměníku a zajišťuje bezpečnost krbu při provozu.
Návod na provoz krbové vložky s výměníkem
- Používejte výhradně tvrdé dřevo s nízkou vlhkostí pro optimální spalování a minimalizaci sazí
- Dodržujte doporučené servisní intervaly, ideálně jednou ročně odborná kontrola a čištění
- Pravidelně kontrolujte těsnění a stav výměníku tepla pro zajištění správné cirkulace topné vody
- Dodržujte návod na provoz krbové vložky s výměníkem, zvláště ohledně způsobu topení a připojení k topnému systému
Tip: Správná údržba a topení tvrdým dřevem výrazně zvyšují efektivitu a bezpečnost provozu krbové vložky s teplovodním výměníkem.
Typické chyby při používání a instalaci krbové vložky s výměníkem
Používání krbové vložky s výměníkem vyžaduje dodržování správných postupů, protože nejčastější chyby výrazně ovlivňují účinnost i bezpečnost provozu. Vlhké dřevo snižuje kvalitu spalování, což vede k vyšší tvorbě sazí a usazování v kouřovodech. Nesprávné zapojení výměníku tepla často způsobuje přehřívání topné vody a riziko poškození systému. Nedostatečná údržba krbové vložky může způsobit korozi výměníku a snížit bezpečnost krbu.
Jaké jsou nejčastější chyby při používání krbové vložky s výměníkem
- Používání nevysušeného nebo měkkého dřeva místo tvrdého dřeva
- Nesprávné zapojení teplovodního výměníku do topného systému
- Přehřívání způsobené nedostatečným oběhem topné vody
- Zanesení výměníku tepla špatnou údržbou a nedostatečným čištěním
Odborná rada: Pro správnou funkci a bezpečnost krbu používejte vždy tvrdé dřevo s vlhkostí do 20 % a zajistěte pravidelnou kontrolu a údržbu výměníku.
Ekonomická návratnost a úspora nákladů
Investice do krbové vložky s výměníkem se vrací díky výrazným úsporám nákladů na vytápění domu. Princip fungování krbové vložky s výměníkem spočívá v efektivním přenosu tepla z hoření tvrdého dřeva přes teplovodní výměník do topné vody, která pak ohřívá radiátory nebo podlahové vytápění. Tento systém využívá obnovitelné zdroje energie, což dlouhodobě snižuje závislost na fosilních palivech a nákladech za plyn či elektřinu.
Výhody krbové vložky s výměníkem
- Úspora nákladů na palivo díky využití tvrdého dřeva
- Efektivní rozvod tepla do celého domu pomocí výměníku tepla
- Zvýšená bezpečnost krbu díky správné instalaci a údržbě
- Dlouhodobá návratnost investice díky nižším provozním nákladům
Takto lze dosáhnout nejen úspor, ale i ekologičtějšího a komfortnějšího vytápění.
Automatizace provozu krbové vložky s výměníkem
Automatická regulace přívodu vzduchu v krbové vložce s teplovodním výměníkem optimalizuje spalování tvrdého dřeva a zajišťuje stabilní tvorbu topné vody. Tento systém výrazně zvyšuje bezpečnost krbu a komfort uživatele tím, že minimalizuje riziko přehřátí či nedokonalého hoření. Dálkové ovládání umožňuje řídit provoz krbové vložky na dálku, což usnadňuje správu teploty a zvyšuje efektivitu vytápění.
Bezpečnostní senzory monitorují teplotu výměníku tepla a hlídají správný průtok topné vody, čímž předcházejí poškození zařízení.
- automatická regulace zlepšuje účinnost spalování a bezpečnost krbu
- dálkové ovládání zvyšuje komfort obsluhy
- bezpečnostní senzory hlídají kritické hodnoty teploty a průtoku
- řízení provozu krbové vložky umožňuje přesné nastavení výkonu
Návod na provoz krbové vložky s výměníkem
Při správném nastavení automatické regulace a sledování bezpečnostních indikátorů zajistíte dlouhodobý a efektivní provoz zařízení.
Časté dotazy k fungování krbové vložky s výměníkem
Otázka: Jaký je princip fungování krbové vložky s výměníkem?
Krbová vložka s výměníkem přenáší 50-75 % tepelného výkonu do topné vody pomocí teplovodního výměníku, který ohřívá vodu cirkulující v topném systému. Zbytek tepla se uvolňuje přímo do místnosti, což zajišťuje efektivní vytápění.
Otázka: Jak se správně zapojuje krbová vložka s výměníkem do topného systému?
Výměník tepla se zapojuje paralelně k radiátorům, přičemž je třeba použít uzavíratelné kohouty, oběhové čerpadlo a zpětné klapky k zajištění správného proudění topné vody.
Otázka: Jaká je role dochlazovací smyčky u krbové vložky s výměníkem?
Dochlazovací smyčka zabraňuje přehřátí vody nad 95 °C tím, že přivádí studenou vodu z vodovodního řádu a tím chrání bezpečnost krbu a celý topný systém.
Otázka: Jaké palivo je nejvhodnější pro krbovou vložku s výměníkem?
Doporučuje se tvrdé dřevo s vlhkostí pod 20 %, například dub, buk nebo jasan, které zaručí efektivní spalování a minimalizují usazování sazí.
Otázka: Jak často je potřeba čistit a servisovat krbovou vložku s výměníkem?
Údržba by měla probíhat pravidelně, ideálně s odborným servisem jednou ročně, aby se zabránilo zanášení výměníku a prodloužila životnost zařízení.
Otázka: Jaké jsou hlavní výhody krbové vložky s výměníkem?
Mezi výhody patří efektivní rozvod tepla do více místností, úspora paliva a možnost ohřevu užitkové vody díky přenosu tepla do topné vody.
Otázka: Jaké jsou nejčastější chyby při používání krbové vložky s výměníkem?
Nejčastější chyby zahrnují používání vlhkého dřeva, nesprávné zapojení výměníku a zanedbání pravidelné údržby, což vede ke snížení účinnosti a riziku přehřátí.
Otázka: Jak funguje automatická regulace spalovacího vzduchu?
Při dosažení teploty 95 °C se automaticky uzavře přívod vzduchu, čímž se oheň uhaší a systém je chráněn před poškozením přehřátím.
Otázka: Lze krbovou vložku s výměníkem použít jako jediný zdroj vytápění?
Ano, díky přenosu až 75 % tepla do topné vody může krbová vložka s výměníkem sloužit jako hlavní zdroj tepla v rodinném domě.
Otázka: Jaké jsou možnosti automatizace provozu krbové vložky s výměníkem?
Moderní krbové vložky nabízejí regulaci vzduchu, dálkové ovládání a senzory pro zvýšení komfortu a bezpečnosti provozu.
Otázka: Jaký objem prostoru vytopí 1 kW výkonu krbové vložky s výměníkem?
1 kW výkonu obvykle vytopí 40 m³ u dobře izolovaných novostaveb a přibližně 20 m³ u starších objektů s horší tepelnou izolací.
Otázka: Jaké materiály se používají na výrobu výměníku?
Výměníky se vyrábějí převážně z oceli a litiny, které mají vysokou tepelnou vodivost a odolnost vůči korozi.
Otázka: Jak se přenáší teplo z krbové vložky s výměníkem do topné vody?
Teplo z horkých spalin ohřívá vodu v teplovodním výměníku, který cirkuluje ve topném systému při teplotě kolem 70 °C.
Otázka: Jaké bezpečnostní prvky chrání krbovou vložku s výměníkem před přehřátím?
Bezpečnost zajišťují dochlazovací smyčka a termostatické ventily, které brání překročení teploty 90 °C a tím chrání jak krb, tak i topný systém.
Otázka: Jaký je doporučený postup při zapojení krbové vložky s výměníkem do stávajícího topného systému?
Nejdříve vypojte expanzní nádobu, připojte vstup a výstup vody z výměníku k topnému okruhu a důkladně zkontrolujte těsnost spojů podle přiloženého schématu zapojení.
