Správné zapojení zásuvek a zástrček je klíčové pro bezpečný provoz domácí elektroinstalace a prevenci elektrických nehod. Dodržení platných norem a správné používání prodlužovacích přívodů zajistí nejen funkčnost, ale i ochranu před přetížením či zkratem. Podrobně vysvětlím, jak postupovat při instalaci, aby elektroinstalace splňovala všechny bezpečnostní požadavky.
⭐ Co byste měli vědět
- V domácí elektroinstalaci lze na jeden vývod připojit maximálně 10 zásuvek nebo jejich kombinaci.
- Standardní vodič pro nové zásuvky je CYKY-J měděný o průřezu 2,5 mm² s jištěním 16 A.
- Barvy vodičů jsou podle ČSN: fáze (L) černá/hnědá/šedá, nulák (N) modrá, ochranný vodič (PE) zelenožlutý.
- Prodlužovací přívody musí být třívodičové a bubnový kabel je vždy nutné plně rozvinout kvůli přehřívání.
- Elektroinstalační krabice do omítky se spojují maximálně v řadě 3 kusů s roztečí 71 mm a používají se gelové zalévací hmoty pro izolaci.
Jak připravit a zabezpečit elektroinstalaci před zapojením zásuvek a zástrček
Před zapojením zásuvek a zástrček v domácí elektroinstalaci je nezbytné vždy odpojit příslušné okruhy a ověřit, že v nich není napětí. Použití běžné zkoušečky ve tvaru šroubováku nestačí k zajištění bezpečnosti, proto je nutné provést měření napětí spolehlivým měřicím přístrojem s přesností dle ČSN EN 61557-1. Odpojení zařízení a kontrola napětí výrazně snižují riziko úrazu elektrickým proudem během prací.
Bezpečnostní opatření při přípravě elektroinstalace zahrnují:
- Odpojení jističů nebo pojistek v daném okruhu, kde budete zasahovat, a zajištění proti opětovnému zapnutí pomocí zámku jističe nebo štítku
- Použití elektroinstalačních krabic odpovídajících normě ČSN EN 60670-22 pro správné uchycení zásuvek a vedení vodičů
- Měření napětí profesionálním měřicím přístrojem, který potvrdí nepřítomnost napětí na všech vodičích včetně ochranného a nulového vodiče
- Kontrola stavu vodičů a jejich správného průřezu podle ČSN 33 2000-5-54, přičemž minimální průřez vodičů pro zásuvkové okruhy je 2,5 mm² měděný vodič CYKY-J s jištěním 16 A
- Ověření typu sítě (TN-C, TN-S nebo TN-C-S) a správné identifikace vodičů podle barevného kódu (fáze L: hnědá, černá, šedá; nulák N: světle modrá; ochranný vodič PE: zelenožlutá)
- Zajištění proti náhodnému zapnutí během práce, například použitím zámku jističe a označením pracoviště
Jak zapojit zásuvku 220V bez chyb a bezpečně
Správná příprava elektroinstalace je základem pro bezpečné zapojení zásuvek i složitějších prvků, jako jsou vícenásobné zásuvky nebo zásuvky s ochranným kolíkem ve starších instalacích. Dodržení bezpečnostních postupů a měření napětí patří mezi nejdůležitější kroky, které zabrání vzniku nebezpečných situací. Při zapojení je nutné dodržet normu ČSN 33 2130 a ČSN 33 2180, například umístění ochranného kolíku nahoře a nuláku v pravé dutince zásuvky (při pohledu zepředu).
Tip: Při práci na elektroinstalaci vždy zajistěte, aby zásah prováděla osoba s platnou odbornou způsobilostí a po dokončení instalace nechte provést revizi elektroinstalace podle ČSN 33 1500.
Základní pravidla a normy pro zapojení zásuvek v domácí elektroinstalaci
Norma ČSN 33 2000 přesně stanovuje barevné značení vodičů v domácí elektroinstalaci zásuvek, což je zásadní pro bezpečnost elektroinstalace a správné zapojení elektrických zásuvek. Fázový vodič (L) má izolaci v barvě černé, hnědé nebo šedé, nulák (N) je vždy označen modrou barvou a ochranný vodič (PE) zelenožlutou. Ve starších instalacích se používá vodič PEN, který kombinuje nulák a ochranný vodič do jednoho vodiče s izolací zelenožlutou.

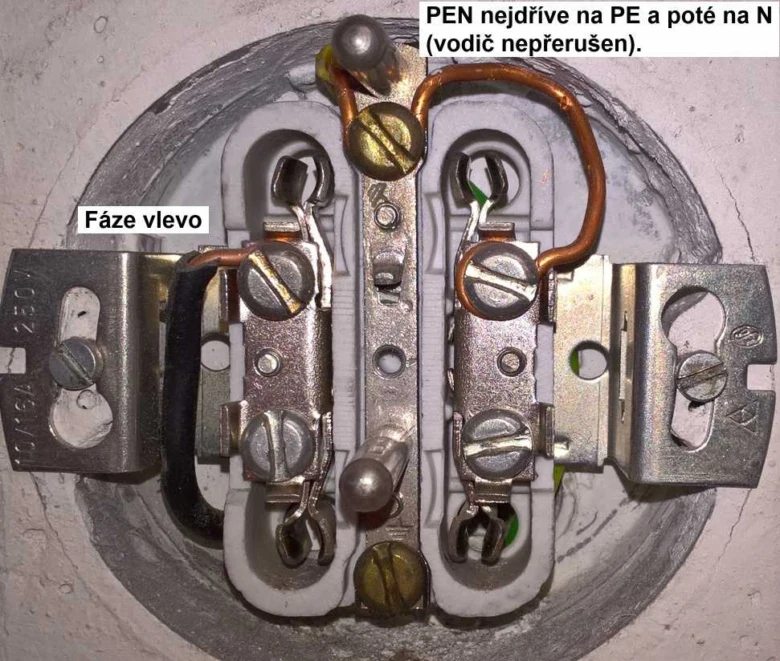

Typ použité sítě určuje způsob zapojení vodičů. V síti TN-C je vodič PEN společný pro nulák i ochranu, s minimálním průřezem 10 mm² měděného vodiče dle ČSN 33 2000-5-54. Síť TN-S používá oddělené vodiče pro nulák (modrý) a ochranný vodič (zelenožlutý). Síť TN-C-S kombinuje oba systémy a vyžaduje přesné dodržení schématu zapojení, aby se předešlo nebezpečným chybám. Nové zásuvky v síti TN-C-S se připojují třívodičově (L, N, PE) s vodiči CYKY-J o průřezu 2,5 mm² a jištěním 16 A, případně 1,5 mm² s jištěním 10 nebo 13 A, přičemž je nutné provést měření impedance smyčky okruhu.
Při zapojení zásuvky s dvěma vodiči v domácí elektroinstalaci je nezbytné správně identifikovat fázi a nulák podle barev vodičů a připojit je do elektroinstalační krabice přesně podle normy ČSN 33 2130 a ČSN 33 2180. Zásuvka musí být zapojena tak, aby ochranný kolík byl nahoře a nulák připojen v pravé dutince při pohledu zepředu. Nesprávné připojení vodičů, zejména nuláku, může poškodit přístroje a ohrozit bezpečnost.
- Fáze (L): černá, hnědá, šedá
- Nulák (N): modrá
- Ochranný vodič (PE): zelenožlutá
- Vodič PEN (TN-C): zelenožlutý, kombinace nuláku a ochrany
Tip: Před zapojením zásuvek vždy odpojte napájení, zajistěte proti opětovnému zapnutí a použijte spolehlivý měřicí přístroj k ověření absence napětí. Barvy vodičů nejsou zárukou bezpečnosti, proto je měření napětí nezbytné pro správné a bezpečné zapojení.
Postup krok za krokem: jak správně zapojit zásuvku 220 V
Krok 1: Příprava a bezpečnostní opatření
Před zahájením prací vždy odpojte napájení v hlavním rozvaděči a zajistěte jistič proti nechtěnému zapnutí. Nepoužívejte pouze zkoušečku ve tvaru šroubováku, ale ověřte absenci napětí spolehlivým měřicím přístrojem s vhodným rozsahem. Barvy vodičů nejsou spolehlivým důkazem bezpečnosti, proto je měření nezbytné k ochraně před úrazem elektrickým proudem.
Krok 2: Identifikace a příprava vodičů
Použijte vodiče CYKY-J s minimálním průřezem 2,5 mm² pro zásuvkové okruhy jištěné 16 A. Fázový vodič (L) má izolaci hnědou, černou nebo šedou, nulový vodič (N) je světle modrý a ochranný vodič (PE) zelenožlutý. V sítích TN-C je vodič PEN zelenožlutý a musí mít průřez minimálně 10 mm² měděný. Při přípravě vodičů odizolujte konce na délku 8-10 mm a zkontrolujte, že nejsou poškozené.
Krok 3: Zapojení zásuvky a kontrola
Připojte fázový vodič na svorku označenou „L“, nulový vodič na svorku „N“ a ochranný vodič na svorku s ochranným symbolem (PE). Zásuvku upevněte tak, aby byl ochranný kolík nahoře a nulák v pravé dutince při pohledu zepředu, v souladu s ČSN 33 2130 a ČSN 33 2180. Po zapojení proveďte měření napětí a ověřte správné zapojení vodičů i pevnost upevnění zásuvky v elektroinstalační krabici bez vůle.
Tip: Při zapojování více zásuvek za sebou podle schématu nepřekračujte počet 10 zásuvek na jeden okruh a vždy každou zásuvku otestujte samostatně měřením napětí a funkčnosti ochranného vodiče.

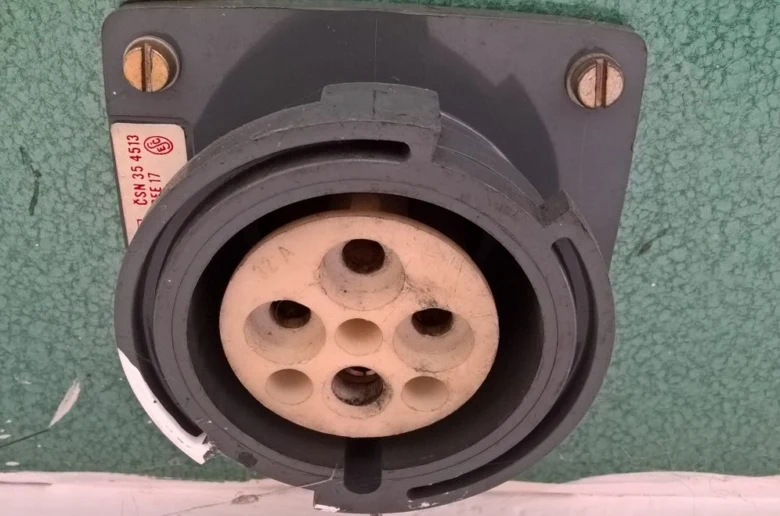

Výběr správného typu zásuvky a zástrčky podle spotřebiče a příkonu
Správné zapojení elektrických zásuvek začíná volbou vhodného typu podle příkonu spotřebiče a technických parametrů elektroinstalace. Průřez vodiče musí odpovídat jištění a maximálnímu odběru proudu, jinak hrozí přehřátí a možné poškození instalace. Pro běžné zásuvky s jištěním 16 A se používá kabel CYKY-J o průřezu 2,5 mm², zatímco u spotřebičů s vyšším příkonem (např. 32 A) je nutný průřez 4 mm². Prodlužovací přívody nesmí sloužit jako náhrada pevné elektroinstalace a musí být vždy dimenzovány na odpovídající proud.
Jak zapojit zásuvky za sebou podle schématu
Správné zapojení zásuvek v řadě vyžaduje dodržení standardního schématu, kde každý vodič má přesně určené místo v elektroinstalační krabici. Bezpečnost elektroinstalace se zvyšuje pravidelným měřením napětí a kontrolou spojů.
| Jištění (A) | Průřez vodiče (mm²) | Typ zásuvky |
|---|---|---|
| 16 | 2,5 | Standardní zásuvka |
| 32 | 4,0 | Vysokopříkonové |
| 63 | 6,0 a více | Průmyslové spotřebiče |
Tip: Při zapojení vícenásobné zásuvky vždy dbejte na celkový příkon připojených zařízení a použijte odpovídající jištění.
Montáž a specifika elektroinstalačních krabic pro zásuvky
Montáž elektroinstalačních krabic pro zásuvky vyžaduje přesné dodržení rozteče a správné upevnění, aby byla zajištěna bezpečnost elektroinstalace a stabilita spoje. Použití kvalitních krabic a izolačních materiálů, jako je gelová zalévací hmota, výrazně zlepšuje odolnost a izolaci zapojení.
Typy elektroinstalačních krabic
Nejběžnější typy elektroinstalačních krabic pro domácí elektroinstalace jsou podomítkové krabice KOPOS KP 68 KA a spojovací krabice KP 67/3 KA. Tyto krabice umožňují pevné, vodorovné spojení až tří kusů v řadě s roztečí 71 mm, což je standardní rozměr pro montáž zásuvek. Správné spojení krabic usnadňuje zapojení elektrických zásuvek za sebou podle schématu a zajišťuje přehlednost instalace.
Použití gelové zalévací hmoty
Gelová zalévací hmota, běžně používaná v OBO elektroinstalačních krabicích, slouží k zajištění kvalitní izolace a odolnosti vůči vlhkosti. Prodává se jako dvousložkový gel nebo gelová pasta (GPH) v malých baleních. Aplikace gelové hmoty výrazně zlepšuje bezpečnost elektroinstalace a prodlužuje životnost zapojení elektrických zásuvek, zvláště v místech s vyšším rizikem vlhkosti.
- elektroinstalační krabice musí být pevně upevněny v montážní stěně
- rozteč krabic pro řadové uspořádání je standardně 71 mm
- gelová zalévací hmota zlepšuje izolaci a zvyšuje odolnost proti vlhkosti
- správné vyrovnání krabic usnadňuje měření napětí a zapojení zásuvek v řadě podle elektrického schématu
Kontrola a testování správného zapojení zásuvek a bezpečnostní opatření
Po zapojení zásuvek je nezbytné provést precizní testování a měření, které potvrdí správnost instalace a zajistí bezpečnost elektroinstalace ve vašem domově. Následující metody pomohou odhalit případné chyby a předejdou rizikům poškození spotřebičů i úrazu elektrickým proudem.
Metody měření napětí a impedance
Pro měření napětí a impedance smyčky se využívají specializované měřicí přístroje, které přesně ověřují správné zapojení elektrických zásuvek a funkčnost ochranných prvků. Měření impedance smyčky zjišťuje, zda je ochrana proti úrazu zajištěna, a umožňuje odhalit případné závady v elektroinstalaci zásuvky. Správné měření napětí pak potvrdí bezchybný přívod elektřiny do zásuvky.
Kontrola správného připojení vodičů
Při kontrole připojení vodičů je třeba ověřit pevné uchycení vodičů v elektroinstalační krabici a správné barevné označení dle ČSN. Ochranný kolík musí být správně umístěn a připojen pro zajištění bezpečnosti elektroinstalace. Nedodržení těchto zásad může vést k poruchám nebo nebezpečným situacím při používání zásuvek a prodlužovacích přívodů.
- Zkontrolujte, zda jsou vodiče pevně připojeny a nevolné
- Ověřte správné barevné značení vodičů (fázový, nulový, ochranný)
- Zajistěte správnou polohu a připojení ochranného kolíku
- Používejte vhodné elektroinstalační krabice pro bezpečné uložení spojů
Řešení problémů a časté chyby při zapojení zásuvek a zástrček
Chyby v zapojení elektrických zásuvek patří mezi nejčastější rizika v domácí elektroinstalaci. Nesprávné připojení nulového vodiče nebo ochranného kolíku často způsobuje přehřívání zásuvek a může vést až k jiskření, což ohrožuje bezpečnost elektroinstalace i uživatelů. Uvolněné spoje v elektroinstalačních krabicích vedou k nestabilitě obvodu a opakovanému vybavení jističe.
Časté chyby při zapojování elektrických zásuvek
- Nesprávné barevné značení vodičů, které komplikuje správné zapojení zásuvek
- Připojení fáze na místo nuláku nebo naopak
- Uvolněné kontakty ve svorkách zásuvek, způsobující přehřívání
- Nedostatečné měření napětí před zapojením zásuvky samec v elektroinstalaci
- Používání nevhodných prodlužovacích přívodů bez adekvátního průřezu vodičů
Tip: Při podezření na chyby v zapojení zásuvek je nezbytné zajistit odbornou kontrolu a revizi, aby se předešlo nebezpečným situacím a zajistila bezpečnost elektroinstalace ve vašem bytě.
Údržba a pravidelné kontroly zásuvek a prodlužovacích přívodů
Údržba zásuvek a prodlužovacích přívodů je klíčová pro bezpečnost elektroinstalace ve vaší domácnosti. Pravidelná kontrola izolace a pevnosti spojů zabraňuje poruchám i riziku požáru. U prodlužovacích přívodů je nutné dbát na to, aby bubnové kabely byly vždy zcela rozvinuty, protože jejich svinutí zvyšuje zahřívání a může poškodit vodiče. Kontrola také zahrnuje ověření, že elektroinstalační krabice nejsou poškozené a nedochází ke kontaktu s vlhkostí.
Pro správnou údržbu doporučuji pravidelně měřit napětí a sledovat případné známky přehřívání zásuvek. Bezpečné používání prodlužovacích přívodů zahrnuje nepřetěžování a správné zapojení dle schématu.
- Pravidelně kontrolujte stav izolace a pevnost kontaktů
- Rozviňte bubnové prodlužovací přívody před zapojením
- Sledujte známky zahřívání nebo deformace
- Provádějte měření napětí pro ověření správné funkce
- Nepřetěžujte zásuvky ani prodlužovací přívody
Tipy pro správné zapojení elektrických zásuvek v bytě
Dodržení správného zapojení zásuvek včetně nulového a ochranného vodiče výrazně přispívá ke zvýšení bezpečnosti celé elektroinstalace.
Časté dotazy
Jak správně zapojit elektrickou zásuvku v domácnosti?
Správné zapojení zahrnuje připojení fáze (černá/hnědá/šedá), nuláku (modrá) a ochranného vodiče (zelenožlutý) podle ČSN, použití kabelu CYKY-J 2,5 mm² a ověření měřením napětí.
Je možné zapojit zásuvku bez nulového vodiče?
Zapojení bez nulového vodiče není standardní a vyžaduje speciální řešení; běžné zásuvky 220 V musí mít fázi, nulák a ochranný vodič pro bezpečný provoz.
Jaký je správný postup při zapojení zásuvky samec?
Postup zahrnuje odpojení napájení, identifikaci vodičů, připojení fáze, nuláku a ochranného vodiče na správné svorky a testování funkčnosti měřením.
Jaké jsou nejčastější chyby při zapojování elektrických zásuvek?
Časté chyby jsou nesprávné připojení nuláku, uvolněné spoje, nesprávné barevné značení, které může vést k přehřívání a poruchám.
Jak správně používat prodlužovací přívody?
Prodlužovací přívody musí být třívodičové, bubnový kabel vždy plně rozvinut, nesmí nahrazovat pevnou instalaci a musí odpovídat jištění spotřebičů.
Jaké jsou bezpečnostní zásady při práci s elektroinstalací?
Před prací vždy odpojte napájení, zajistěte proti zapnutí, použijte spolehlivé měřicí přístroje a nikdy nepoužívejte pouze zkoušečku ve tvaru šroubováku.
Jak vybrat správný průřez vodiče pro zásuvku?
Pro jištění 16 A se používá CYKY-J 2,5 mm², pro vyšší proudy (např. 32 A) je požadován průřez 4 mm²; nesprávný průřez zvyšuje riziko přehřátí.
Co dělat při zjištění zahřívání nebo zápachu ze zásuvky?
Okamžitě přestaňte zásuvku používat, odpojte spotřebič, pokud je to bezpečné, a kontaktujte elektrikáře k odborné kontrole.
Jak se montují elektroinstalační krabice?
Krabice se spojují v řadě max. 3 kusů s roztečí 71 mm, používají se typy KOPOS KP 68 KA, a přidává se gelová zalévací hmota pro izolaci a stabilitu.
Jak často kontrolovat zásuvky a prodlužovací přívody?
Pravidelná kontrola by měla zahrnovat ověření izolace, pevnosti spojů, nepřítomnost zahřívání a úplné rozvinutí bubnových kabelů pro prevenci poruch.
Jak zapojit zásuvku s ochranným kolíkem ve starší elektroinstalaci?
Ve starší elektroinstalaci je nutné přidat ochranný vodič PE a správně ho připojit ke kolíku zásuvky podle normy ČSN 33 2000-4-41, což je krok číslo 3 v montážním postupu.
Jak správně zapojit vícenásobnou zásuvku, aby nedošlo k přetížení?
Při zapojení vícenásobné zásuvky je klíčové dodržet maximální proudový limit 16 A a správně zapojit všechny fáze a nuláky podle schématu, což je krok číslo 5 v návodu na instalaci.
